2023-06-No1-扣件專利新訊
余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心
各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件專利新訊 (2023-06-No1)：

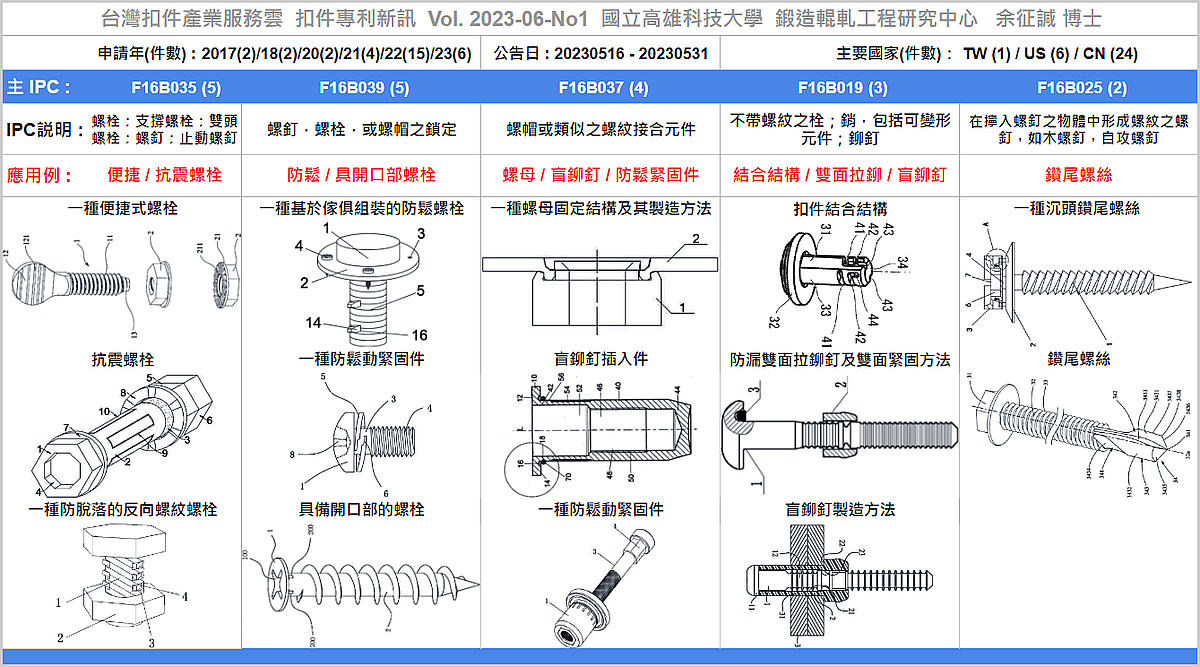

全球專利資料庫近期公告31筆扣件新專利，公告日介於20230516至20230531間，申請國件數分別為台灣1件、美國6件與中國24件，專利權人包括台灣的『川巧螺絲工業股份有限公司』;美國的『Fairchild Fasteners Europe - VSD GmbH, Juan Cristobal Oropeza, Mag Daddy LLC』與中國的『江蘇大勝新材科技有限公司,眉山中車緊固件科技有限公司, 浙江恆瑞金屬科技有限公司, 安徽泉源標準件有限公司, 艾默生精密工具有限責任公司 … 』等專利權人(完整專利權人請詳參專利清單)。
本期以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035 ) 分類號為主，聚焦在『一種便捷式螺栓、一種優化低倍流線的螺栓及其製造方法、螺栓及其表面處理工藝、一種抗震性能好的螺栓及其抗震方法、一種防脫落的反向螺紋螺栓』等專利。
其餘分類號及代表專利依序為：
(1) F16B039：Eccentric anti-loosening screw device、一種基於傢俱組裝的防鬆螺栓、一種螺栓聯鎖防鬆墊片及其安裝方法、具備開口部的螺栓、一種防鬆動緊固件。
(2) F16B037：一種鎖緊型螺紋螺套及其製造方法、一種螺母固定結構及其製造方法、盲鉚釘插入件、裝有盲鉚釘插入件的部件及其設置方法、一種加強牢固性的拉鉚螺母。
(3) F16B019：PART FASTENING STRUCTURE AND MOUNTING TOOL、一種防漏雙面拉鉚釘及雙面緊固連接方法、盲鉚釘製造方法。
(4)F16B025：一種沉頭鑽尾螺絲、鑽尾螺絲等專利。
(完整專利資訊請參閲專利清單。)
----
#參考資料：
[1] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-06-No1, https://bit.ly/FastenerNewPatent202306No1
[2] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-06-No1, 專利清單 EXCEL, https://bit.ly/FastenerNewPatent202306No1List
[3] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-06-No1, 專利説明書 PDF, https://bit.ly/FastenerNewPatent202306No1PDF
----
(點擊開啓全文: https://bit.ly/FastenerNewPatent202306No1 )
----
Tag : #Fasteners, #Patent, #Review .
----
一、以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035 )為主要IPC分類號之扣件相關專利：
本項分類號(F16B035 )之專利包括『一種便捷式螺栓、一種優化低倍流線的螺栓及其製造方法、螺栓及其表面處理工藝、一種抗震性能好的螺栓及其抗震方法、一種防脫落的反向螺紋螺栓』等專利，以下為本期專利摘要說明。

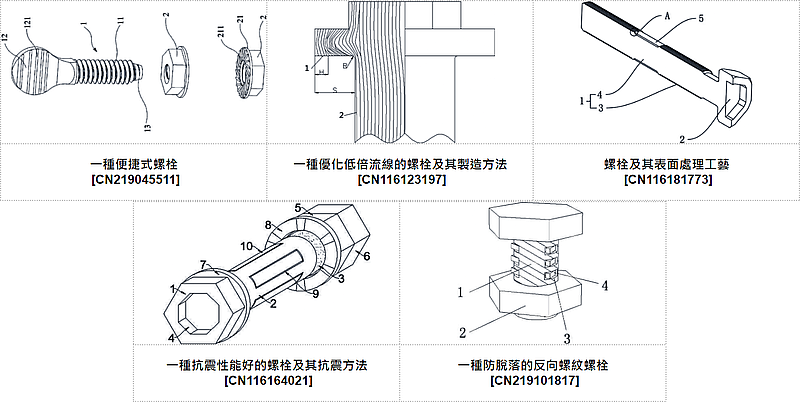

#專利代表圖 :
----
#專利摘要：
01. 一種便捷式螺栓 [ CN219045511 ] :
本實用新型公開了一種便捷式螺栓，所述螺栓包括一螺杆，所述螺杆的外壁上設有外螺紋，所述螺杆的一端通過衝壓成型有螺栓柄。用本實用新型的螺栓緊固連接兩個組成部件時，可以直接利用螺杆上的外螺紋將兩個帶有連接螺紋的組成部件鎖固在一起，鎖固或拆卸時，只需通過螺栓柄就能旋擰螺栓，無須借助工具，對於需要經常拆卸以及操作空間小的使用情況，本實用新型的螺栓具有使用方便的優點；並且，螺栓柄只需通過衝壓成型即可，其還具有生產成本低、加工方便的優點。
02. 一種優化低倍流線的螺栓及其製造方法 [ CN116123197 ] :
本發明屬於螺栓製造技術領域，公開了一種優化低倍流線的螺栓，螺栓毛坯經過切削加工後，從螺栓的中心縱向截面上看，頭部支撐面到螺栓杆部的低倍流線中，被切斷的低倍流線數量小於未被切斷的低倍流線數量。本發明通過減小低倍流線的切斷，可以顯著提高螺栓的抗疲勞性能，保持螺栓的低倍流線的對稱分佈，保證螺栓使用中受力分佈均勻對稱；本發明的螺栓產品特性強，結構穩定，可靠性高，使用壽命長，可以用於飛機的各大結構件如蒙皮連接中，保證在高載荷強度下的使用安全；從全新的維度提出了新的螺栓抗疲勞性能提升方法，可以與現有的加工、熱處理方式來疊加提升螺栓的強度。
03. 螺栓及其表面處理工藝 [ CN116181773 ] :
本發明公開了一種螺栓及其表面處理工藝，涉及五金配件加工技術，旨在解決電鍍表面處理過程中，螺栓表面吸收氫原子且在螺栓擰緊時，氫原子朝著應力集中處轉移，導致應力增高而產生微小的表面裂紋的問題，其技術方案要點是：包括呈一體結構的栓體，栓體的一端形成有栓頭，栓體上設有若干段螺紋段，相鄰螺紋段之間設有空白段，栓體的表面經多元共滲處理于栓體形成多元滲層，栓體外包覆有位於空白段處具有彈性恢復性能的包覆套。本發明通過氣體多元共滲處理方法，在螺栓處於熱處理過程中時，將氨氣和氮氣充入熱反應爐中，即可高效的進行共滲處理，縮短螺栓表面處理的工藝用時，通過固定多元共滲處理，將進一步提高螺栓表面處理的強度和耐腐蝕性能。
04. 一種抗震性能好的螺栓及其抗震方法 [ CN116164021 ] :
本發明公開了一種抗震性能好的螺栓及其抗震方法，包括螺杆體，其設置在所述六角螺栓頭的一側，所述螺杆體的一端上設置有螺紋部；空腔體，其設置在所述螺杆體的內部，所述螺杆體的外壁上設置有凹槽，四個所述凹槽的內部均設置有柔性板，所述柔性板的截面呈弧形設置；推塊，其設置在所述空腔體的內部，所述推塊與螺杆體滑動連接，所述空腔體的內部設置有調節塊，兩個所述調節塊與推塊之間均設置有聯動杆，該螺栓上設有可伸縮的柔性板，展開柔性板將螺杆與安裝孔間隙填充，借助柔性板能對橫向產生的震動力進行緩衝，使得螺杆處於安裝孔中心位置處，這樣可使得螺杆均勻受力，有效地降低剪切力效果，提高螺栓的抗震性能。
05. 一種防脫落的反向螺紋螺栓 [ CN219101817 ] :
本實用新型公開了一種防脫落的反向螺紋螺栓，涉及螺栓技術領域，該防脫落的反向螺紋螺栓，包括螺栓，所述螺栓的表面螺紋連接有螺帽，螺栓的表面開設有轉動槽，轉動槽內部的上下表面均固定連接有轉動軸，兩個轉動軸之間轉動連接有阻擋板，螺帽的內表面開設有阻擋槽，阻擋板的表面與阻擋槽的內部滑動連接，該防脫落的反向螺紋螺栓，通過限位杆與限位槽的相互配合，使阻擋板轉動的極限位置得到限制，同時通過彈簧對阻擋板的作用力，使阻擋板可以更加順利地滑入阻擋槽的內部，並使阻擋板可以更加順利地對螺栓的轉動進行阻擋，從而使螺栓的防脫落性得到一定的增強，並使工作人員可以更加順利地使用裝置。
----
二、以『螺釘，螺栓，或螺帽之鎖定』(F16B039)為主要IPC分類號之扣件相關專利：
本項分類號(F16B039)之專利包括『Eccentric anti-loosening screw device、一種基於傢俱組裝的防鬆螺栓、一種螺栓聯鎖防鬆墊片及其安裝方法、具備開口部的螺栓、一種防鬆動緊固件』等專利，以下為本期專利摘要說明。

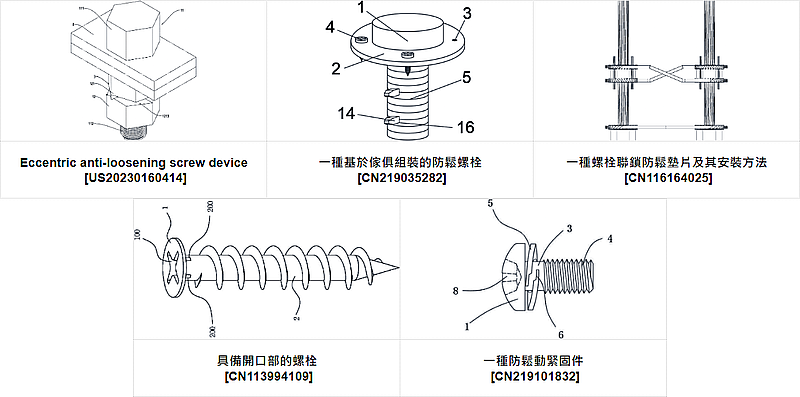

#專利代表圖 :
----
#專利摘要：
01. Eccentric anti-loosening screw device [ US20230160414 ] :
一種偏心防鬆螺絲裝置，包括螺絲及緊固組件。 螺釘包括頭部和螺紋柄。 緊固組件螺紋固定在柄部上，包括第一和第二鎖緊件，每個鎖緊件均包括固定在柄部上的縱向螺紋孔，螺紋孔穿過的一端具有弧形傾斜面。 弧形傾角大於柄部的螺距。 第一鎖緊件的弧形傾斜面與第二鎖緊件的弧形傾斜面相嚙合，兩者之間形成間隙。 焊點將第一和第二鎖定構件固定在一起。 第一鎖定件圍繞第二鎖定件的旋轉將第一和第二鎖定件緊固在一起，並且第二鎖定件進一步旋轉直到焊點斷裂以產生偏心力。
An eccentric anti-loosening screw device includes a screw and a fastening assembly. The screw includes a head and a threaded shank. The fastening assembly is threadedly secured onto the shank and includes first and second locking members each including a longitudinal threaded hole secured onto the shank, and a surface of curved inclination on an end with the threaded hole passing through; and an angle of curved inclination is greater than a pitch of the shank. The surface of curved inclination of the first locking member is engaged with that of the second locking member to form a gap therebetween. Solder points fasten the first and second locking members together. A rotation of the first locking member about the second locking member fastens the first and second locking members together, and the second locking member is further rotated until the solder points are broken to generate an eccentric force.
02. 一種基於傢俱組裝的防鬆螺栓 [ CN219035282 ] :
本實用新型公開了一種基於傢俱組裝的防鬆螺栓，包括螺栓帽，螺栓帽的一端連接有固定盤，固定盤的內部開設有螺紋孔，螺紋孔的內部連接有螺紋固定件，螺栓帽的下端連接有螺栓柱，螺栓柱的內部安裝有穩定板，穩定板的一端開設有容納腔，穩定板的一端連接有伸縮柱，伸縮柱的內部開設有彈簧槽，彈簧槽的內部連接有彈力彈簧，彈力彈簧的一端連接有活動柱，活動柱的一端連接有限位環，穩定板的一端連接有復位彈簧，活動柱的一端連接有固定扣；本實用新型通過一種基於傢俱組裝的防鬆螺栓，通過裝置的設置，可以有效地提高螺栓的固定能力，同時可以有效地使螺栓不易鬆動，提高了安全性，從而有效地解決了現有裝置出現的問題和不足。
03. 一種螺栓聯鎖防鬆墊片及其安裝方法 [ CN116164025 ] :
本發明提出了一種螺栓聯鎖防鬆墊片，墊片本體上至少包括一個連接部，連接部成型為環裝結構，連接部的內徑與待連接的螺栓匹配，連接部的外徑大於待連接螺栓的螺母直徑；連接部上對應待連接螺栓的螺母外側的位置開設有若干銷孔，若干銷孔相對於連接部的圓心中心對稱佈置；連接部的外沿設有連接耳環，連接耳環用於安裝連接鎖緊繩。本發明採用同一螺栓上下層同步連接、相鄰螺栓交錯連接的形式佈置墊片本體，再結合墊片本體上下表面採用滾壓工藝形成的防滑層，極大地限制了螺母的位移及旋轉；不同的螺栓之間通過墊片本體形成的互鎖結構，再結合螺栓底部的螺栓處墊片，還可以有效地減少螺栓的旋轉。
04. 具備開口部的螺栓 [ CN113994109 ] :
公開一種螺栓，其由頭部和螺杆部組成並且借助工具旋轉同時通過所述螺杆部緊固在結構物上，其中，包括：結合槽，形成為與所述工具對應的截面的槽形狀，並且形成在所述頭部或者所述螺杆部，供所述工具的結合；以及開口部，以孔狀形成在所述結合槽的一部分，以將結合至所述結合槽的所述工具的至少一部分露向所述頭部或者所述螺杆部的外部。
05. 一種防鬆動緊固件 [ CN219101832 ] :
本實用新型涉及螺栓技術領域，且公開了一種防鬆動緊固件，包括螺杆和連接在螺杆一端的螺頭，螺杆上開設有螺紋，螺頭一側表面開設有多個繞著螺杆環形排列的限位口；墊圈為開環，墊圈具有彈性，在所述墊圈上設有和限位口配合的防倒退裝置。本實用新型在使用時，螺杆在安裝的過程中，螺頭將墊圈壓緊壓實，使得墊圈對螺頭有方向的作用力，而墊圈內外面均設有防滑凸起，能夠更好地起到防滑作用。
----
三、以『螺帽或類似之螺紋接合元件』(F16B037)為主要IPC分類號之扣件相關專利：
本項分類號(F16B037)之專利包括『一種鎖緊型螺紋螺套及其製造方法、一種螺母固定結構及其製造方法、盲鉚釘插入件、裝有盲鉚釘插入件的部件及其設置方法、一種加強牢固性的拉鉚螺母』等專利，以下為本期專利摘要說明。

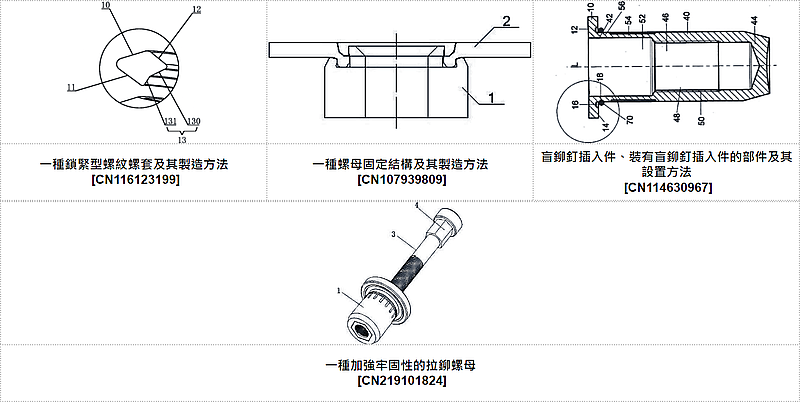

#專利代表圖 :
----
#專利摘要：
01. 一種鎖緊型螺紋螺套及其製造方法 [ CN116123199 ] :
本發明公開了一種鎖緊型螺紋螺套及其製造方法，該鎖緊型螺紋螺套包括至少一個螺旋繞圈，螺旋繞圈包括第一斜邊、第二斜邊、第三斜邊和楔形邊，第一斜邊和第二斜邊形成用於嵌入基體上的內螺紋的螺套外螺紋，第三斜邊和楔形邊形成螺套內螺紋，楔形邊被配置為在鎖緊螺絲鎖緊力矩施加於螺套內螺紋後，鎖緊螺絲具有最大的徑向力矩。上述鎖緊型螺紋螺套改變菱形絲截面積的形狀，讓螺紋護套的一側形狀做接觸面的作用力的方向，利用鎖緊螺絲的外螺紋的扭緊力矩施加後，內螺紋作用點的接觸角度和外螺紋達到最大的徑向力矩，從而在鎖緊螺絲的外螺紋達到鎖緊力矩後，徑向力的力矩達到最大，從而達到鎖緊防鬆的效果。
02. 一種螺母固定結構及其製造方法 [ CN107939809 ] :
一種螺母固定結構，包括螺母與板料，螺母包括螺母本體以及其上設置的一號凸台，螺母本體上位於螺母本體外壁與一號凸台外壁之間的部位設置有一號凹槽，一號凹槽的側壁向內傾斜設置，板料包括板料本體以及其上設置的二號凸台，二號凸台與一號凹槽鉚合連接，二號凸台的中心設置有貫穿二號凸台的一號安裝孔，一號安裝孔的內壁與一號凸台的外壁相接觸；製造時，先將棒材冷鐓成形螺母，再將板料需要固定螺母的位置衝壓出二號凸台，然後將螺母的一面加工成與二號凸台相配合的一號凹槽，再將一號凹槽的側壁向裡壓縮，然後採用壓鉚模具將二號凸台擠壓進一號凹槽內。本設計不僅結構簡單、可靠性高、抗扭抗拉性能好，而且製造簡單、製造成本低。
03. 盲鉚釘插入件、裝有盲鉚釘插入件的部件及其設置方法 [ CN114630967 ] :
本發明涉及一種盲鉚釘插入件，該盲鉚釘插入件包括支撐頭部和柄部。該支撐頭部形成為環形凸緣，該柄部從支撐頭部的下側延伸並包括頭部端、足部端和在長度方向上從頭部端延伸到足部端的圓柱形孔，並且在足部端附近具有第一孔段，該第一孔段設置有內螺紋，以及靠近頭部端的第二孔段，其直徑大於第一孔段的直徑。圍繞第二孔段的壁部形成柄部的可變形區域。其中支撐頭部的下側包括環形頭下凹槽，該環形頭下凹槽與柄部同心地佈置並且適於在盲鉚釘插入件的安裝狀態下接收密封環。僅有一個環形的保持柄部槽圍繞柄部周向延伸，其佈置成鄰近支撐頭部的下側，並且在安裝盲鉚釘插入件之前將密封環保持在預載入位置。
04. 一種加強牢固性的拉鉚螺母 [ CN219101824 ] :
本實用新型涉及拉鉚螺母技術領域，且公開了一種加強牢固性的拉鉚螺母，包括螺母本體、活動螺帽和抽拉螺栓，所述活動螺帽安裝在螺母本體的底部，所述抽拉螺栓插設在螺母本體的中部，所述抽拉螺栓與活動螺帽連接，所述螺母本體的內壁開設有內V形環槽，所述螺母本體的外壁開設有外V形環槽，所述螺母本體的外壁設有擴展杆，螺母本體的內壁開設有內V形環槽，所述螺母本體的外壁開設有外V形環槽，所述螺母本體的外壁設有擴展杆。本實用新型通過先將活動螺母插接在螺母本體的底部，然後將抽拉螺栓用工具擰在螺母本體的內部，然後再向上拉動，即可讓活動螺母對螺母本體進行擠壓，並且讓螺母本體膨脹，從而達到固定的效果。
----
四、以『不帶螺紋之栓；銷，包括可變形元件；鉚釘』(F16B019)為主要IPC分類號之扣件相關專利：
本項分類號(F16B019)之專利包括『PART FASTENING STRUCTURE AND MOUNTING TOOL、一種防漏雙面拉鉚釘及雙面緊固連接方法、盲鉚釘製造方法』等專利，以下為本期專利摘要說明。

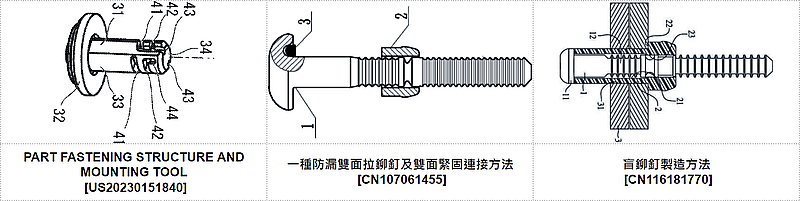

#專利代表圖 :
----
#專利摘要：
01. PART FASTENING STRUCTURE AND MOUNTING TOOL [ US20230151840 ] :
零件緊固結構使用螺栓和螺母緊固零件。 螺栓包括第一螺旋槽、相對於第一螺旋槽設置在螺栓的末端側的第二螺旋槽、從螺栓的末端通過第二螺旋槽延伸至第一螺旋槽的狹縫， 防鬆動槽從第二螺旋槽的另一端延伸至前端側。 螺母具有：第一螺母部件，其具有向中心軸側突出並插入第一螺旋槽內的第一銷； 第二螺母部件具有向中心軸側突出並插入第二螺旋槽內的第二銷。 以及推動構件，其設置在第一和第二螺母構件之間並且朝向螺栓的頭部推動第一螺母構件。
A part fastening structure fastens a part, using a bolt and a nut. The bolt includes a first spiral groove, a second spiral groove provided on a tip end side of the bolt with respect to the first spiral groove, a slit extending from a tip end of the bolt to the first spiral groove through the second spiral groove, and a loosening suppression groove extending from another end of the second spiral groove to the tip end side. The nut includes: a first nut member including a first pin protruding toward a central axis side and inserted into the first spiral groove; a second nut member including a second pin protruding toward the central axis side and inserted into the second spiral groove; and an urging member disposed between the first and second nut members and that urges the first nut member toward a head portion of the bolt.
02. 一種防漏雙面拉鉚釘及雙面緊固連接方法 [ CN107061455 ] :
本發明公開了一種防漏雙面拉鉚釘及雙面緊固連接方法，包括鉚釘、套環和密封圈，所述鉚釘由鉚釘帽頭和拉鉚杆構成，所述拉鉚杆的端頭與鉚釘帽頭的內端面為一體成型結構，所述鉚釘帽頭的內端面上環繞拉鉚杆設有環型凹槽，所述密封圈設置在環型凹槽內在緊固連接時起到密封作用，所述套環套設在拉鉚杆上通過鉚接將被鉚接件連接在一起。通過消除鉚釘孔與鉚釘之間的間隙以及鉚釘帽頭與被連接件之間的縫隙，而採用特殊結構設計與密封件緊密配合，達到防漏的目的。它具有連接強度高，防漏性好，抗腐蝕能力強，便於安裝等特點。
03. 盲鉚釘製造方法 [ CN116181770 ] :
本發明公開了一種盲鉚釘製造方法，使拉杆由鋼線材根據所需長度進行裁切製成，該拉杆的一端成型有頂撐部，對該拉杆的外緣進行搓牙成型外螺紋，再對該拉杆進行淬火和高溫回火熱處理；使外管體由鋼線材根據所需長度進行裁切製成，該外管體的中間對應該拉杆的位置貫穿成型有穿孔，該外管體的一端外緣成型嵌掣部，對該外管體進行光學熱處理，該光學熱處理為1100℃±100℃的移動加熱，再對該外管體進行電鍍處理，使拉杆穿設于外管體的穿孔內，使拉杆的頂撐部頂撐于外管體相異於嵌掣部的另一端外側；由此，使得其對工件進行鉚設固定時，具有極佳的支撐強度，讓工件結合牢固不鬆動，以具有更好的使用便利性，在其整體使用上更具實用性。
----
五、以『在擰入螺釘之物體中形成螺紋之螺釘，如木螺釘，自攻螺釘』(F16B025)為主要IPC分類號之扣件相關專利：
本項分類號(F16B025)之專利包括『一種沉頭鑽尾螺絲、鑽尾螺絲』等專利，以下為本期專利摘要說明。

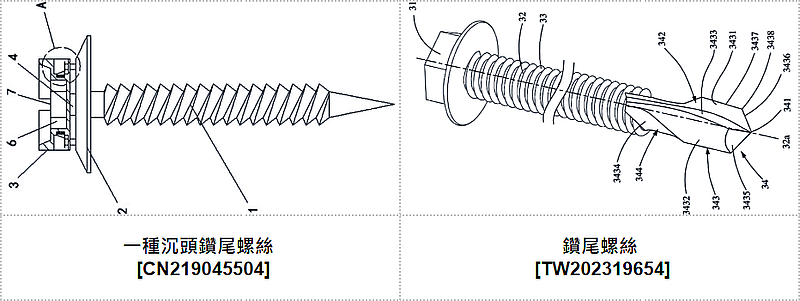

#專利代表圖 :
----
#專利摘要：
01. 一種沉頭鑽尾螺絲 [ CN219045504 ] :
本申請涉及一種沉頭鑽尾螺絲，屬於緊韌體生產技術領域，包括螺桿身，所述螺桿身的頂部固定安裝有連接頭，所述連接頭上裝載有沉頭部，所述沉頭部內設定有連接元件，所述連接頭的頂部貫穿開設有螺孔和插銷孔，所述沉頭部的底部固定安裝有軸芯桿，所述軸芯桿螺紋連接於所述螺孔。該沉頭鑽尾螺絲，通過設定螺絲的沉頭部和連接頭之間可相互拆卸安裝，從而提供了螺絲更換部件使用的可能，提高螺絲的利用率，通過設定螺紋連接沉頭部以及通過插銷來對抗螺絲使用時的扭力，從而保證組裝式的螺絲正常使用，通過設定沉頭部的一字槽和六角槽同步使用，能夠借助多種工具使用螺絲，提高了螺絲的泛用性，使得螺絲的實際使用更為便捷。
02. 鑽尾螺絲 [ TW202319654 ] :
本發明鑽尾螺絲，其包含有一螺頭，一由該螺頭向外延伸之桿體，一螺旋環設於該桿體上之螺牙，以及一設於該桿體上且相反該螺頭一端之鑽尾；其中，該鑽尾具有二對稱由該鑽尾之鑽尖延伸至該桿體之切削槽，分設於該二切削槽間之鑽體，以及分別傾斜開設於該鑽體上之導屑槽；是以，透過該鑽體之第一刀鋒、第二刀鋒、形成於該第一刀鋒與第二刀鋒間之切刃設計下，將有助於該鑽體切削時之鋒利度，增加切削鎖合效果，同時切削過程所產生之切屑可經由該切削槽與導屑槽快速進行排屑，有效降低鎖合阻力。
----
