2023-09-No1-扣件技術新訊

余征諴博士 / 國立高雄科技大學 鍛造輥軋工程研究中心

各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件技術新訊 (2023-09-No-1)：

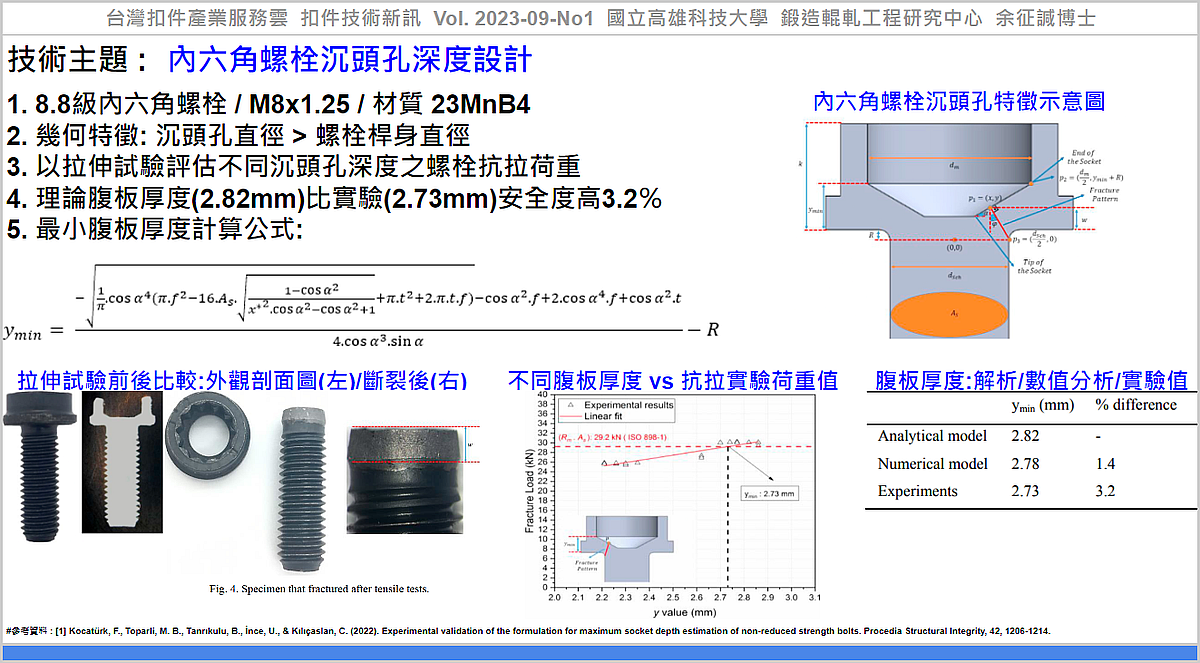

#技術主題 : #內六角螺栓沉頭孔深度設計

内六角螺栓在滿足強度需求的前提下，進行頭部沉頭孔減重設計，除了可以減輕整體結構重量，也可節省材料成本。

Kocaturk 等人 [1] 以實驗驗證M8x1.25內六角螺栓最小腹板厚度的計算方程式；螺栓材質為 23MnB4，强度等級為8.8級，螺栓頭部之沉頭孔直徑(Socket depth, SOD)大於螺栓桿身直徑(Shaft depth,SHD)。

以冷鍛製作具有不同沉頭孔深度的螺栓，並透過拉伸試驗評估螺栓之抗拉荷重。
實驗結果顯示，在滿足 ISO 898-1(2004)規範之最小抗拉强度值(8.8級M8x1.25螺栓之最小抗拉荷重為 29.2 kN)，
使用計算公式計算最小腹板厚度(2.82mm)比實驗結果(2.73mm)安全度高出3.2％，
使用最小腹板厚度計算公式，設計沉頭孔深度，可滿足螺栓强度要求，最大化地減少螺栓重量完成輕量化設計。

應用該技術，可協助產業透過『內六角螺栓沉頭孔深度設計』，建立『螺栓產品設計』之技術能量及相關研究開發之參考資料。

----

#參考資料：

[1] Kocatürk, F., Toparli, M. B., Tanrıkulu, B., İnce, U., & Kılıçaslan, C. (2022). Experimental validation of the formulation for maximum socket depth estimation of non-reduced strength bolts. Procedia Structural Integrity, 42, 1206-1214..

[2] 台灣扣件產業服務雲, 扣件技術新訊, Vol. 2023-09-No1, https://www.tw-fastener.com/tfsc/knowledge/BLP_85b1def2-5aa9-44dd-9075-3f0da939fba9

----

Tag: #Fastener, #Bolt, #ProductDesign.

----
