中鋼材料熱處理特性



為協助工程人員在製程設計階段更有效掌握材料特性，彙整多種中鋼材料（如 35ACR、40ACR、10B33、10B38、SCM435 及 SNCM439）之相關試驗結果。包括經喬米尼硬化性試驗（Jominy test）所建立的硬化曲線、光學顯微組織觀察結果，以及材料回火後的機械性質，如抗拉強度、衝擊值、硬度與伸長率等，提供完整且實用的參考依據。



試片尺寸及試驗規範

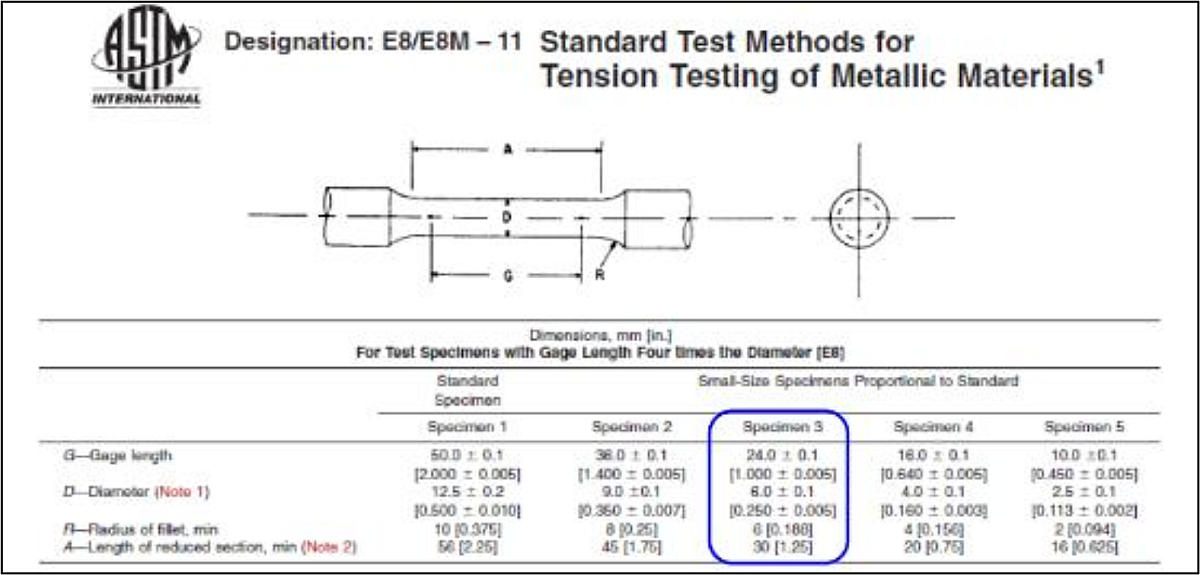

拉伸試驗試片尺寸 [ ASTM E8/E8M - 11 - Standard Test Methods for Tension Testing of Metallic Materials ]

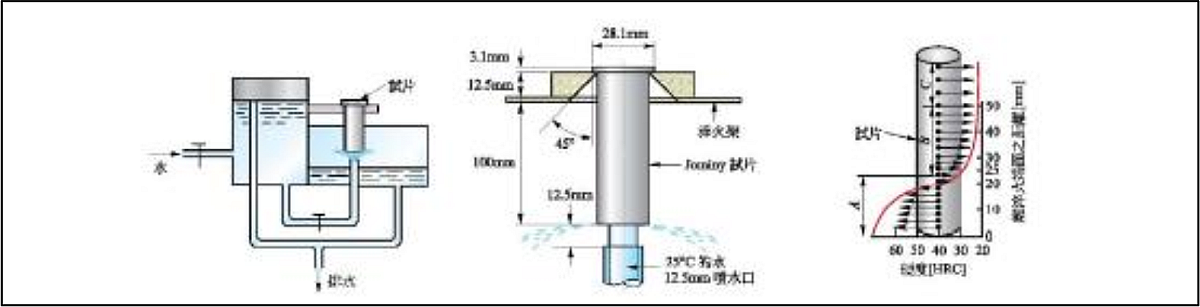

喬米尼試驗 (Jominy Test) 之 ASTM 標準

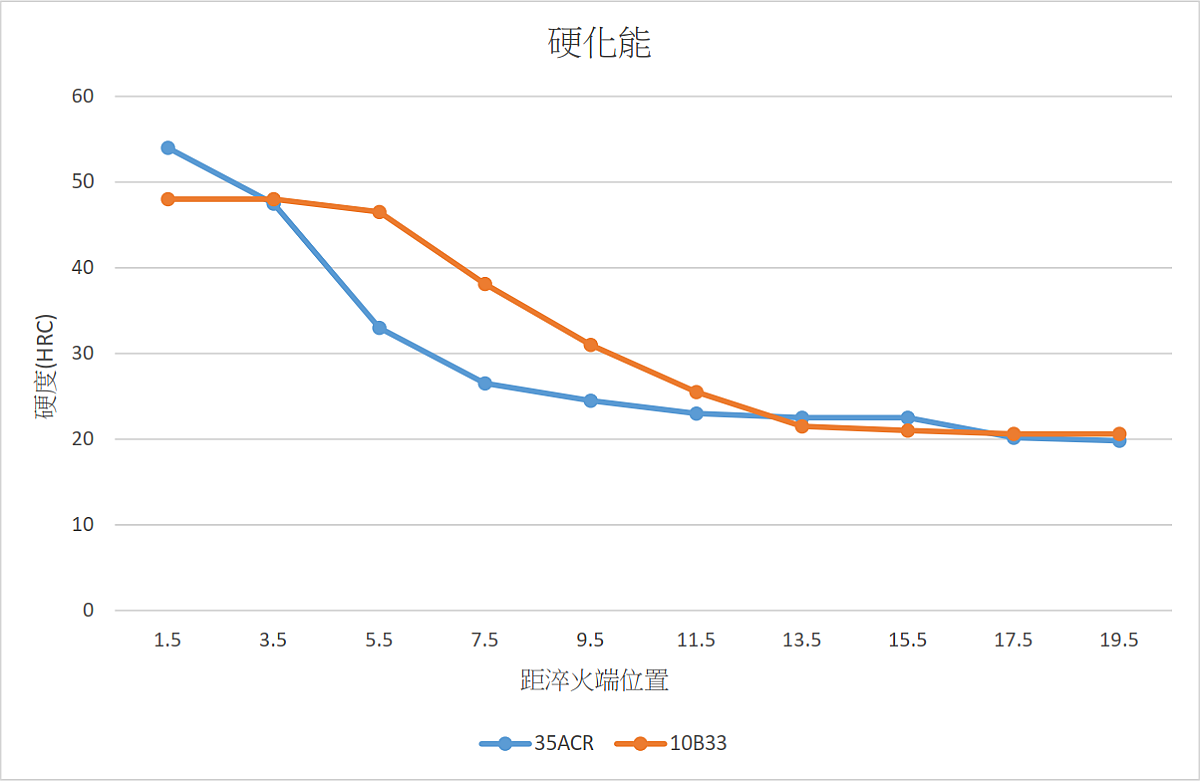

35ACR 及 10B33 - 喬米尼試驗之硬化曲線





35ACR - 喬米尼試驗 - 光學顯微組織



10B33 - 喬米尼試驗 - 光學顯微組織

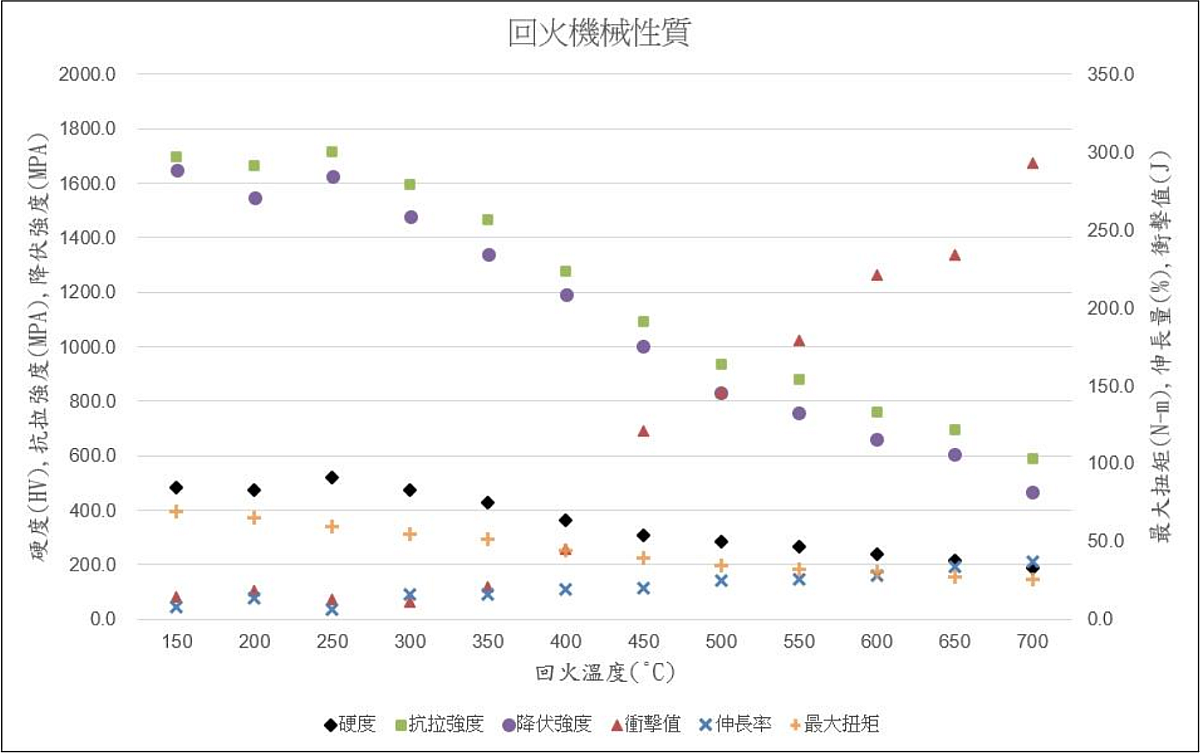

35ACR - 回火機械性質曲線

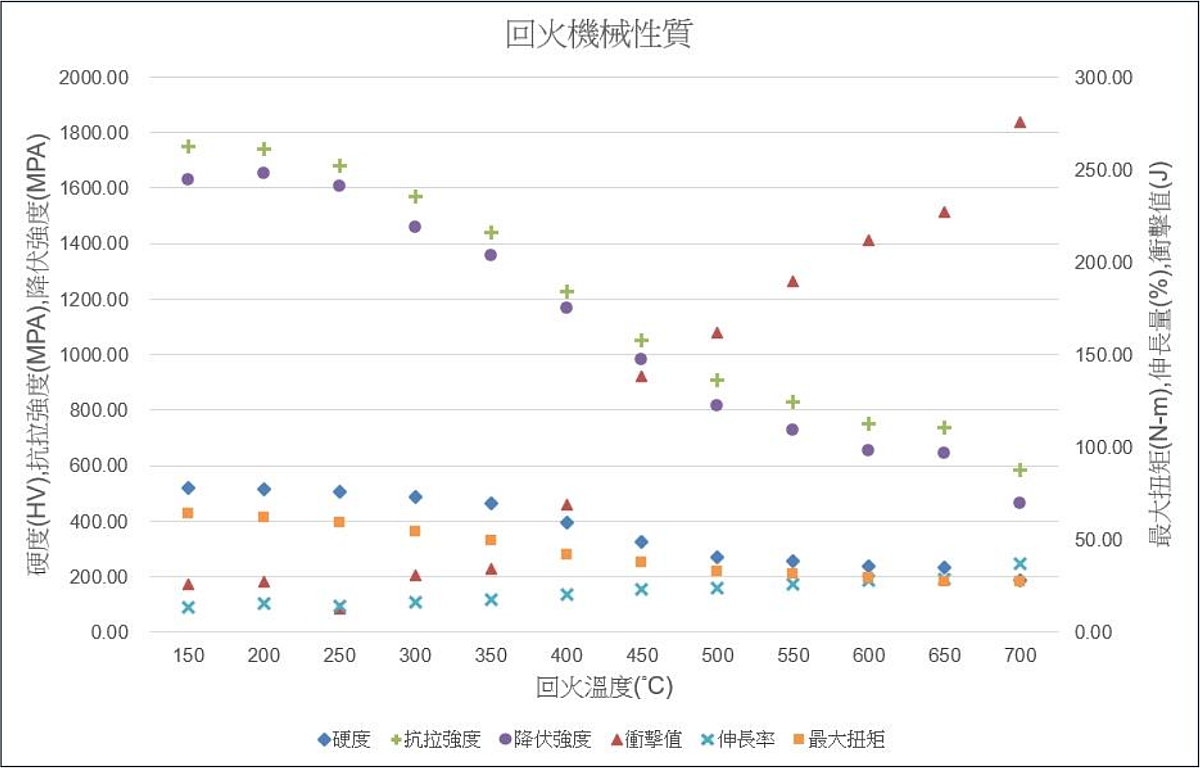

10B33 - 回火機械性質曲線



---

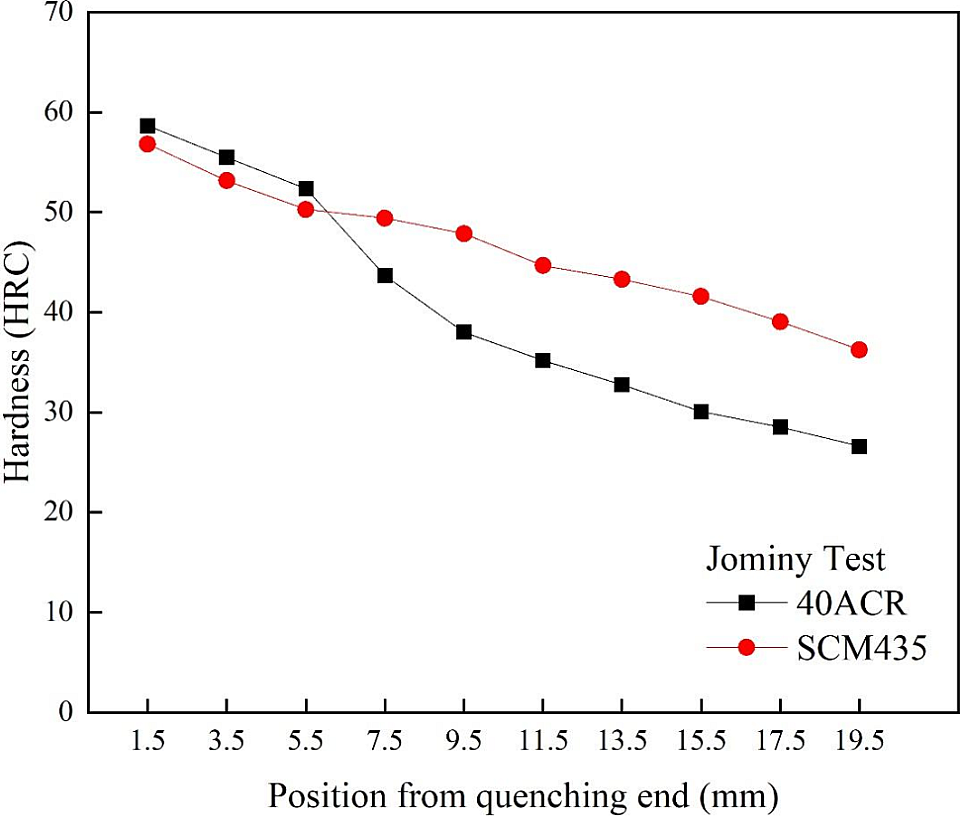

40ACR 與 SCM435 - 喬米尼試驗之硬化曲線

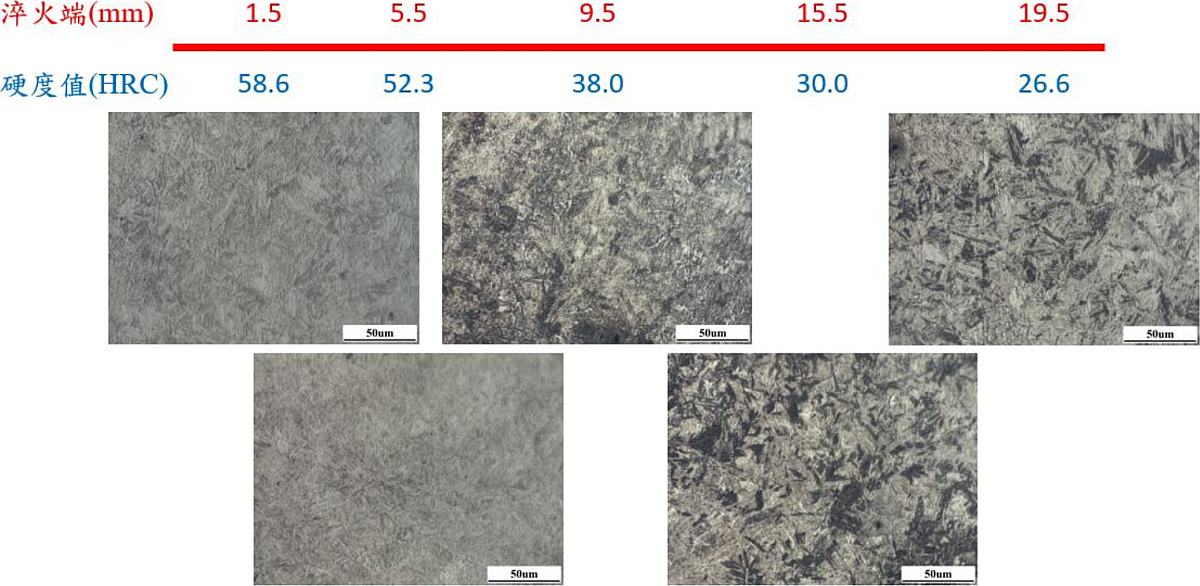

40ACR - 喬米尼試驗 - 光學顯微組織

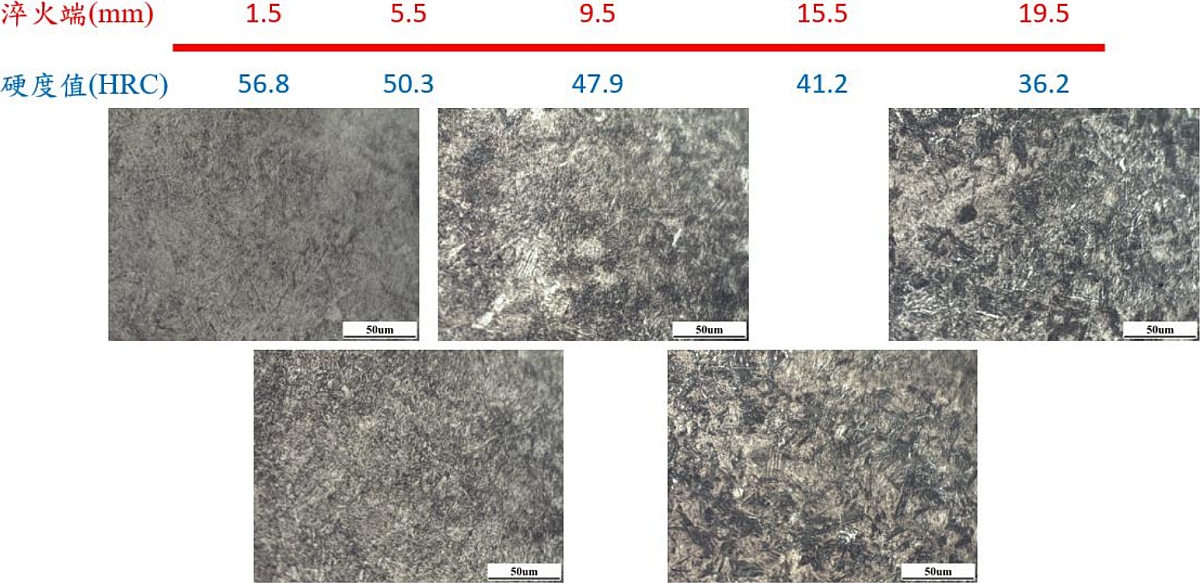

SCM435 - 喬米尼試驗 - 光學顯微組織

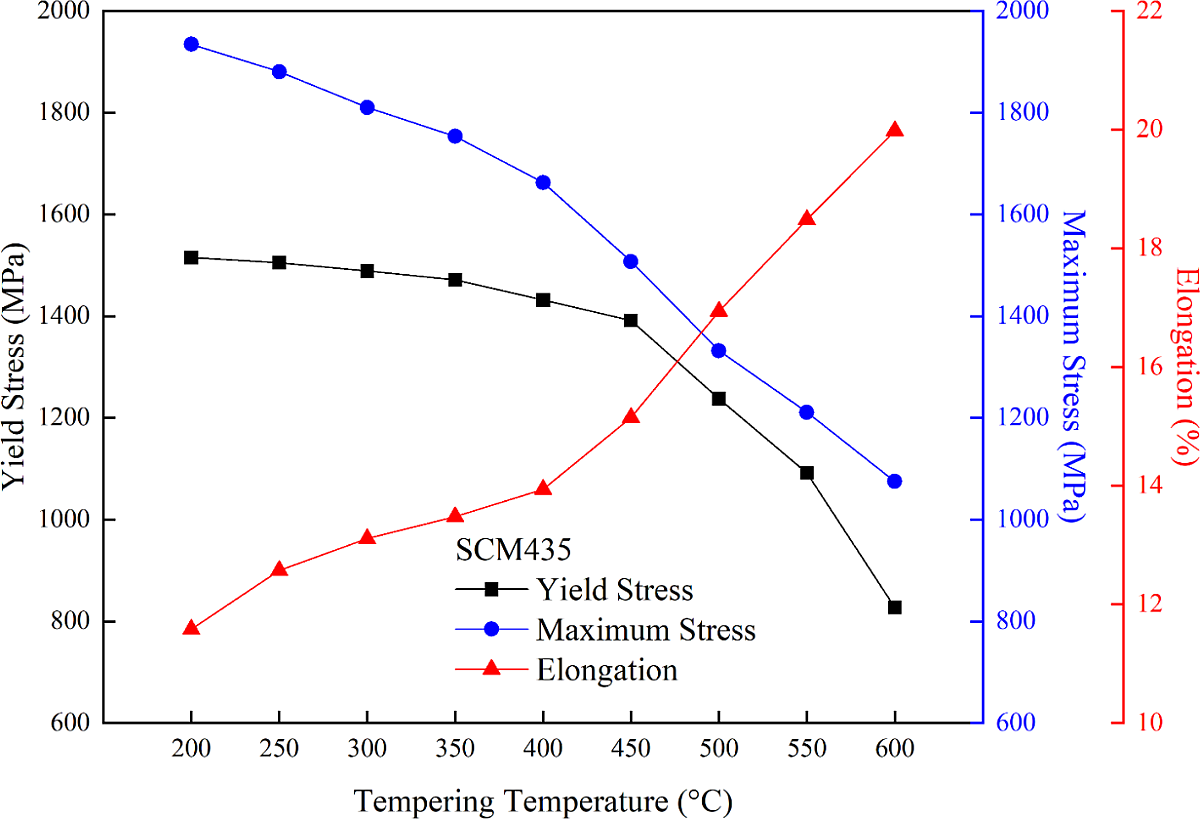

SCM435 - 回火後之拉伸機械性質趨勢圖

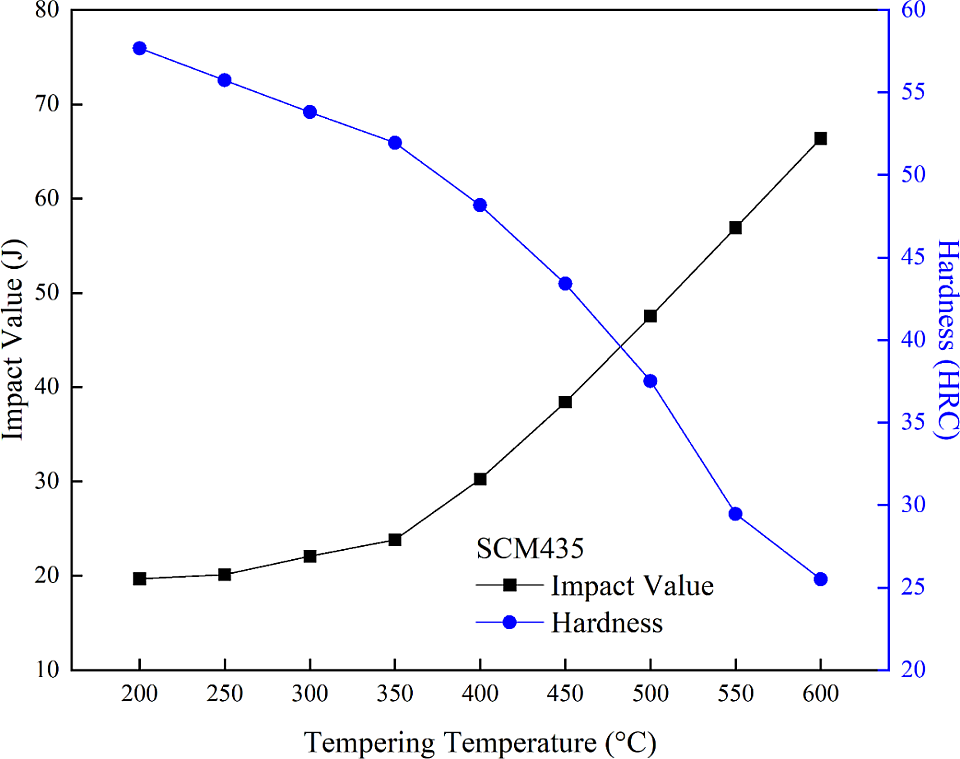

SCM435 - 回火後之衝擊值與硬度值趨勢圖

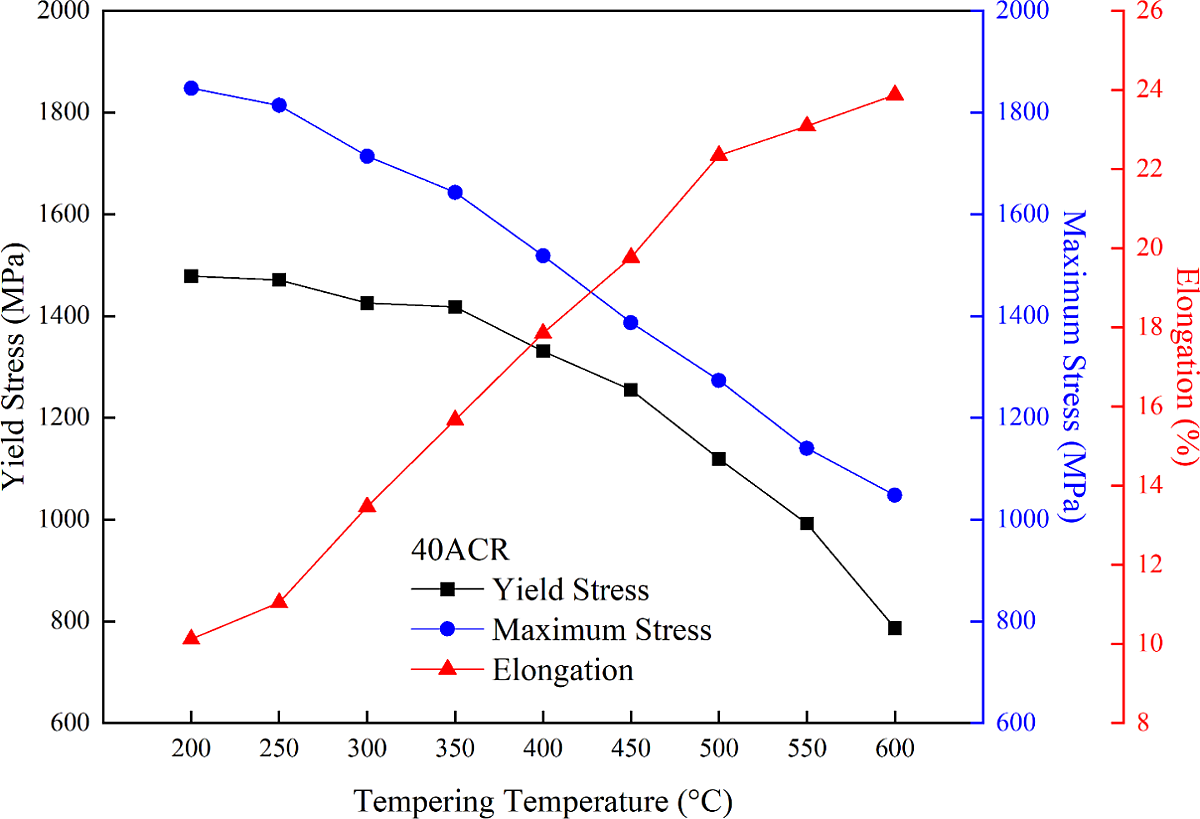

40ACR - 回火後之拉伸機械性質趨勢圖

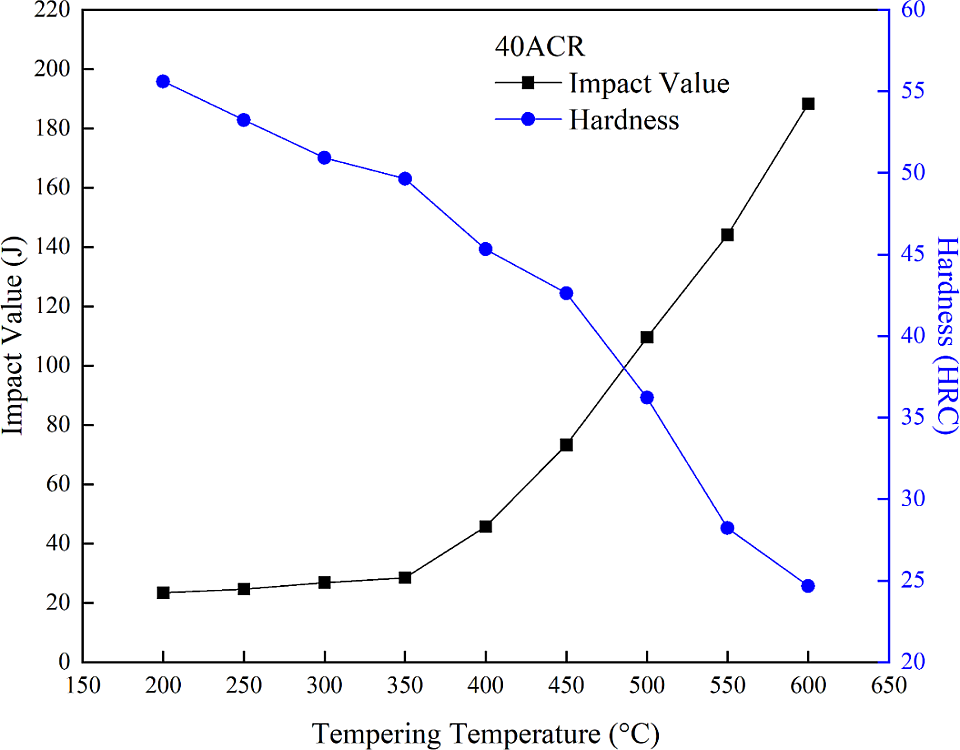

40ACR - 回火後之衝擊值與硬度值趨勢圖



---

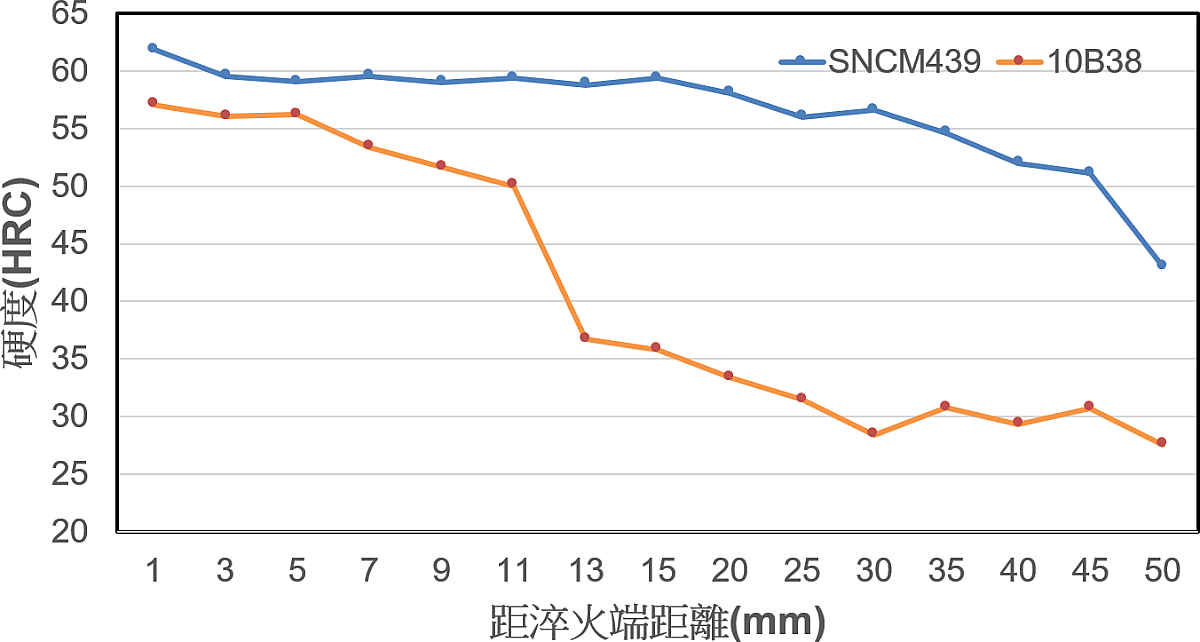

SNCM439 與 10B38  - 喬米尼試驗之硬度曲線

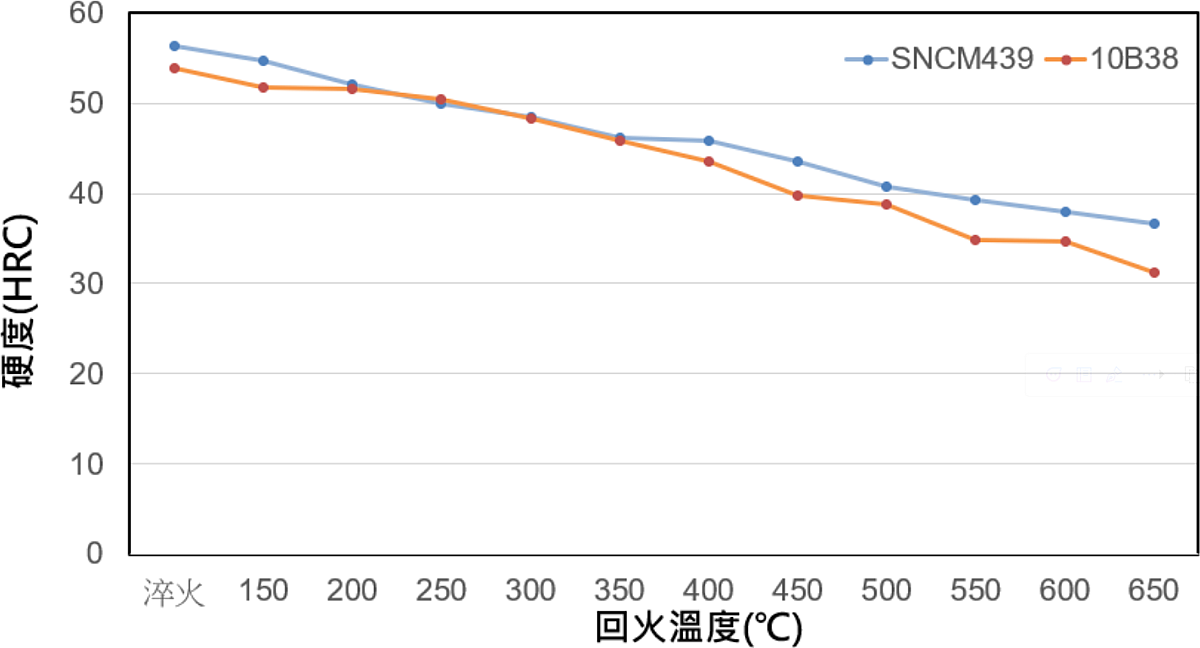

 10B38 與 SNCM439 - 硬度比較

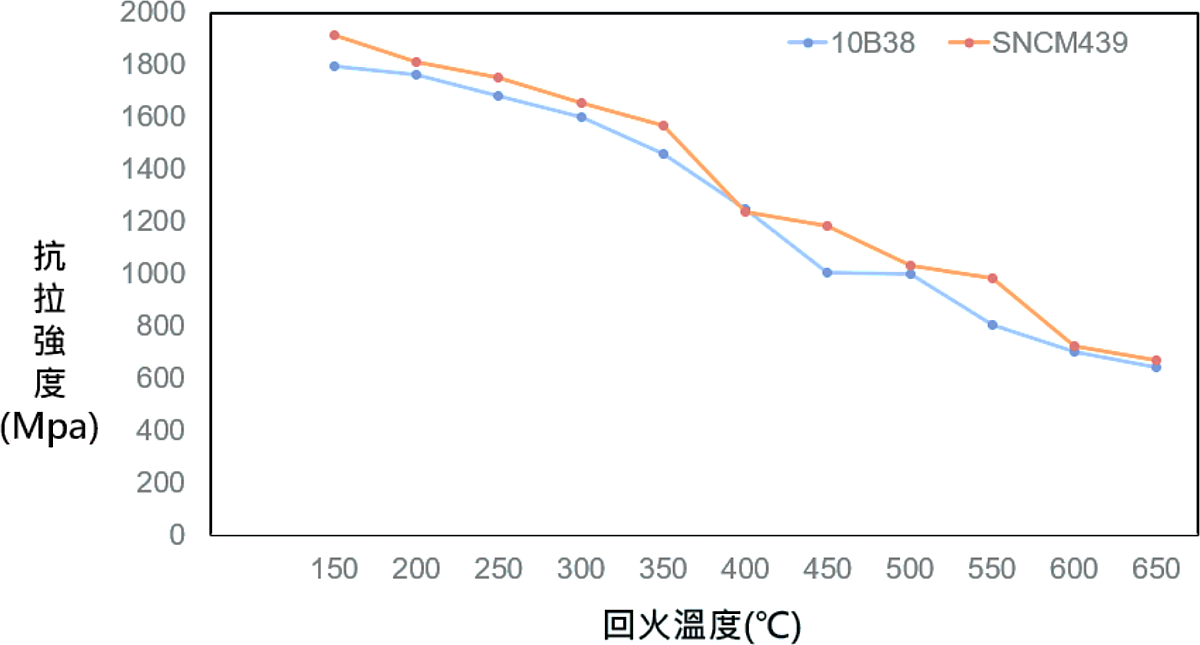

 10B38 與 SNCM439 - 抗拉強度比較

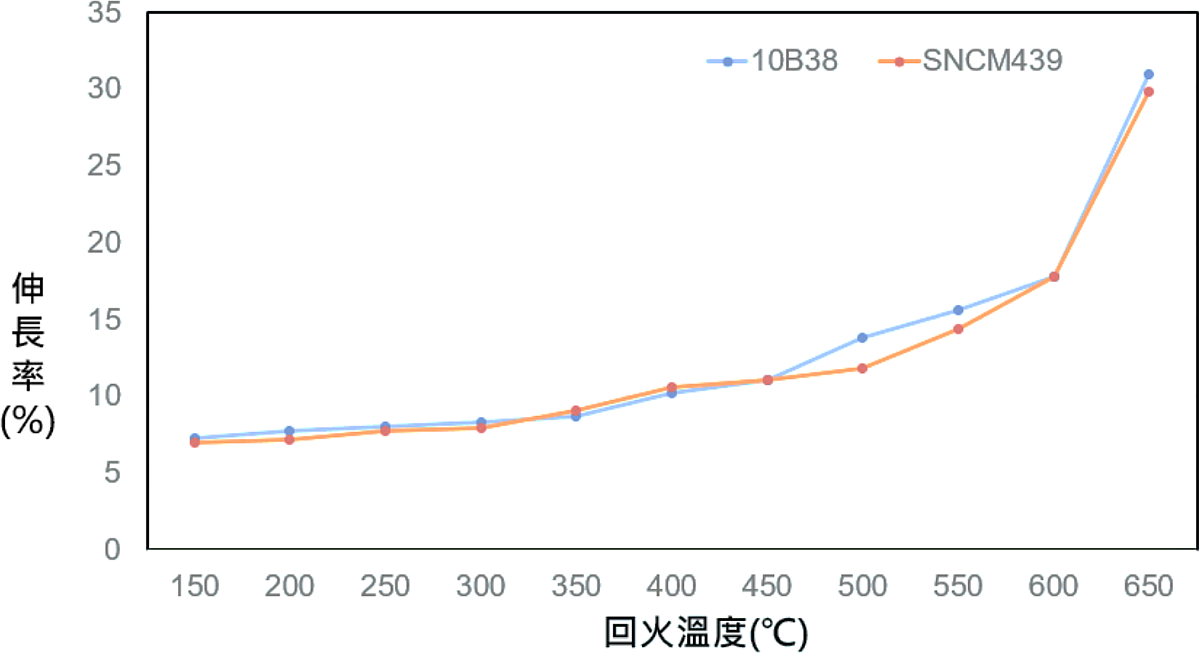

 10B38 與 SNCM439 - 伸長率比較

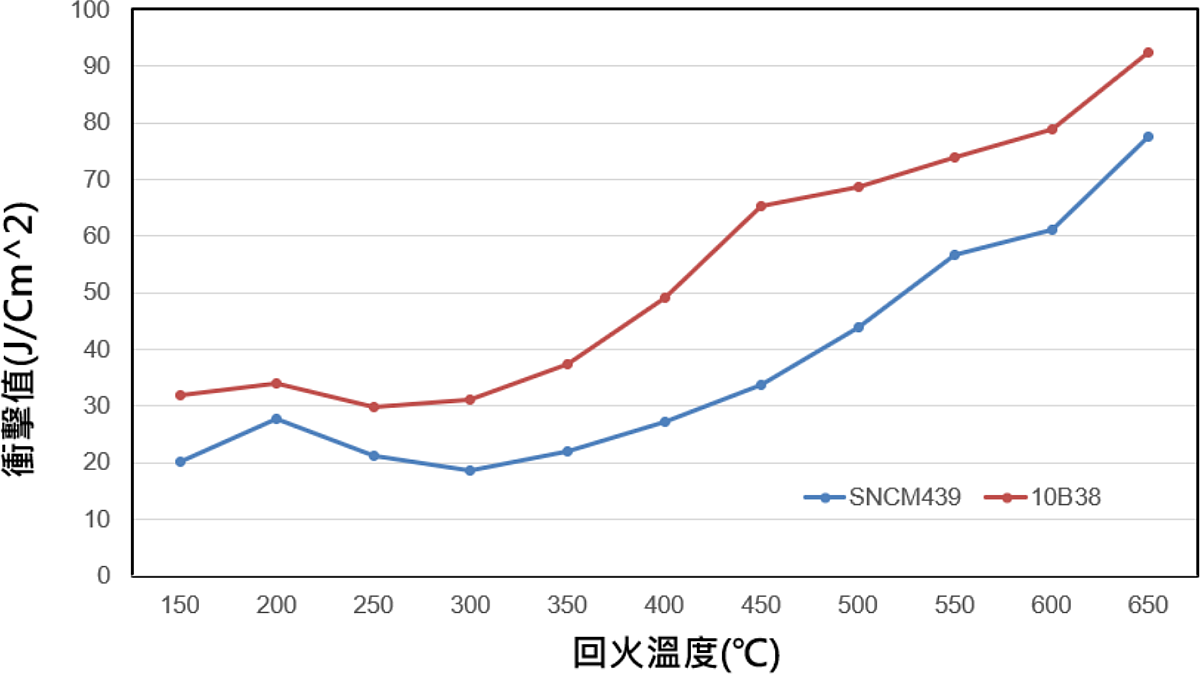

 10B38 與 SNCM439 - 衝擊值比較





----



SCM 440 熱處理特性

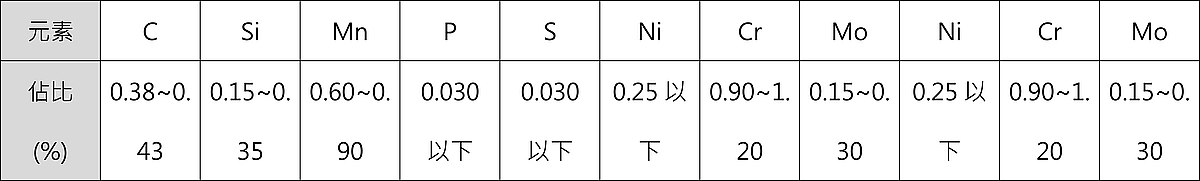

一、鋼種化學成份表

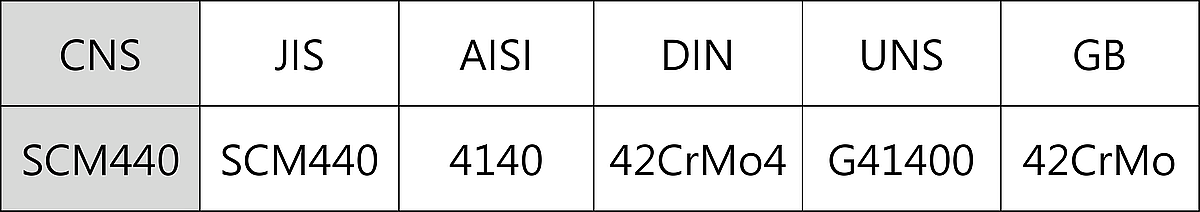

二、    相近牌號對照表



三、    應用領域



構造用鋼、汽機車零件、齒輪、軸件、高強度扣件、手工具等。

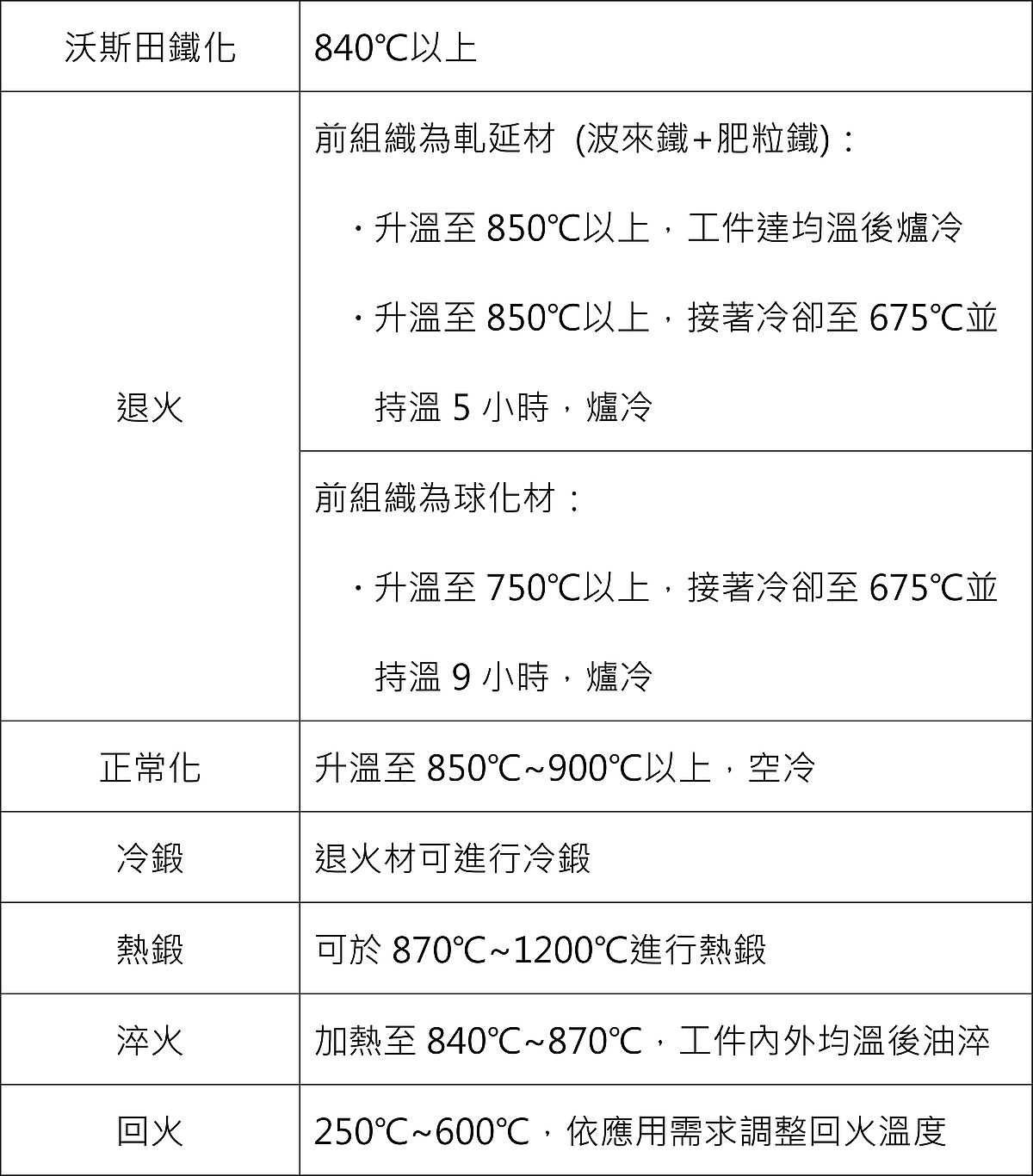

四、    製程條件參考

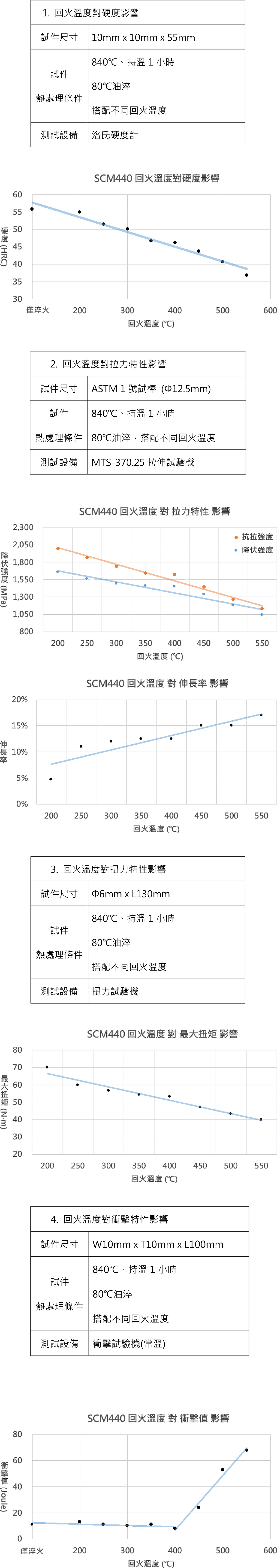

五、    材料熱處理後各項機械特性



----
