2023-03-No2-扣件專利新訊
余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心
各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期扣件專利新訊 (2023-03-No2)：
全球專利資料庫近期公告42筆扣件新專利，公告日介於20230301至20230315間，申請國件數分別為台灣1件、美國5件與中國36件，專利權人包括台灣的『恒昌行精密工業有限公司』;美國的『Designbanken AS、B.M.B. Investments Pty Ltd、KEYLEX CORPORATION、Illinois Tool Works Inc.、Enduralock, LLC』與中國的『上海樂標標準件有限公司、金華德峰五金製品有限公司、賓工程工廠公司、丹陽市沃爾格汽車部件有限公司、上汽通用五菱汽車股份有限公司 … 』等公司(完整專利權人請詳參專利清單)。

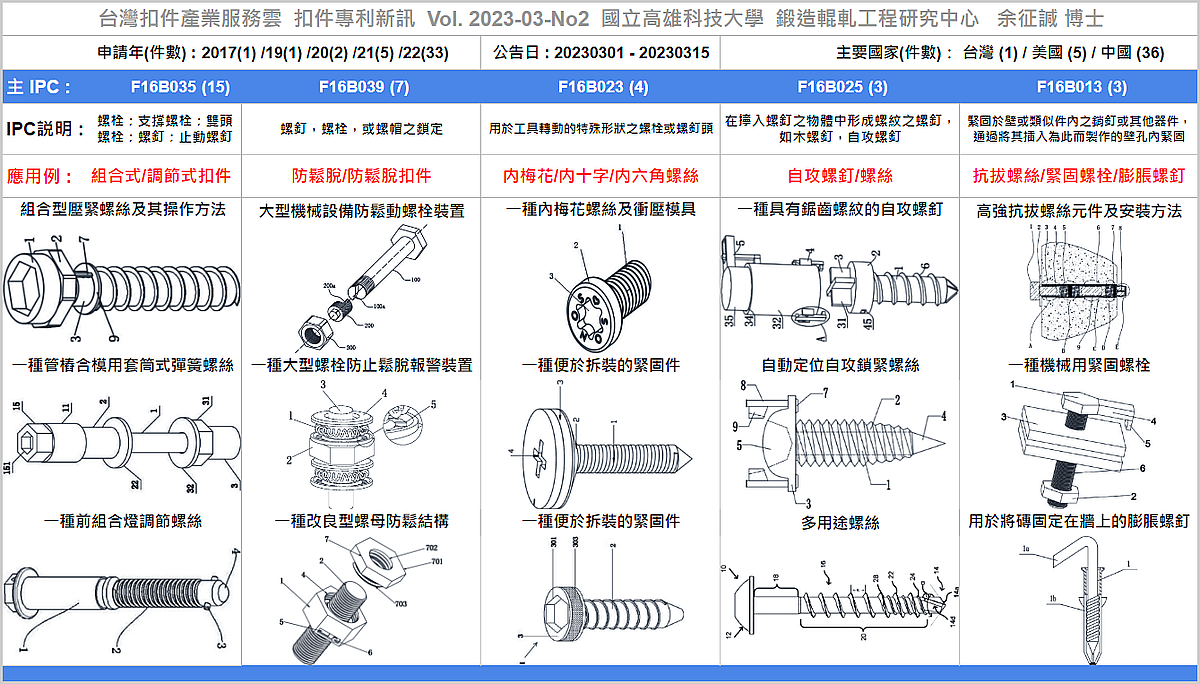

本期以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035 ) 分類號為主，聚焦在『一種非標準螺栓緊固件、一種組合型壓緊螺絲及其操作方法、一種管樁合模用套筒式彈簧螺絲、一種輪轂螺栓、一種便於緊固和拆卸螺栓、一種前組合燈調節螺絲、一種帶旋鬆到位回饋的不脫出緊固裝置、一種螺栓的液封結構、限位螺栓、敞篷車折疊車頂及敞篷車、一種螺釘及螺母組合的定位裝置、一種具有支撐面調節機構的頂罩支撐螺栓、一種密封效果好的壓緊螺絲及其密封方法、一種耐磨防腐蝕金屬配件、一種自攻螺絲頭部焊接合金、用於座椅水準驅動器傳動螺母』等專利。
其餘分類號及代表專利依序為：
(1) F16B039：一種大型機械設備防鬆動螺栓裝置、帶點螺母、防鬆結構、防鬆螺紋副及其提效方法、NUT WITH INJECTION PORT FOR REINFORCING BAR (帶注射口的鋼筋螺母)、一種大型螺栓防止鬆脫報警裝置、一種具有鬆動檢測功能的螺栓結構及其檢測方法、一種改良型螺母防鬆結構、Locking mechanisms with deflectable lock member (具有可偏轉鎖定構件的鎖定機構)。
(2) F16B023：一種便於拆裝的緊固件、一種內梅花螺絲及衝壓模具、一種承面焊接螺栓、一種便於拆裝的緊固件。
(3) F16B025：一種具有鋸齒螺紋的自攻螺釘、自動定位自攻鎖緊螺絲、A Multipurpose Screw (多用途螺絲)。
(4)F16B013：一種高強抗拔螺絲元件及其安裝方法、一種機械用緊固螺栓、用於將磚固定在牆上的膨脹螺釘等專利。
(完整專利資訊請參閲專利清單。)
----
#參考資料：
[1] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-03-No2, https://tinyurl.com/FastenerNewPatent202303No2
[2] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-03-No2, 專利清單 EXCEL, https://tinyurl.com/FastenerNewPatent202303No2List
[3] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-03-No2, 專利説明書 PDF, https://tinyurl.com/FastenerNewPatent202303No2PDF
----
(點擊開啓全文: https://tinyurl.com/FastenerNewPatent202303No2 )
----
Tag : #Fasteners, #Patent, #Review .
----
一、以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035 )為主要IPC分類號之扣件相關專利：
本項分類號(F16B035 )之專利包括『一種非標準螺栓緊固件、一種組合型壓緊螺絲及其操作方法、一種管樁合模用套筒式彈簧螺絲、一種輪轂螺栓、一種便於緊固和拆卸螺栓、一種前組合燈調節螺絲、一種帶旋鬆到位回饋的不脫出緊固裝置、一種螺栓的液封結構、限位螺栓、敞篷車折疊車頂及敞篷車、一種螺釘及螺母組合的定位裝置、一種具有支撐面調節機構的頂罩支撐螺栓、一種密封效果好的壓緊螺絲及其密封方法、一種耐磨防腐蝕金屬配件、一種自攻螺絲頭部焊接合金、用於座椅水準驅動器傳動螺母』等專利，以下為本期專利摘要說明。

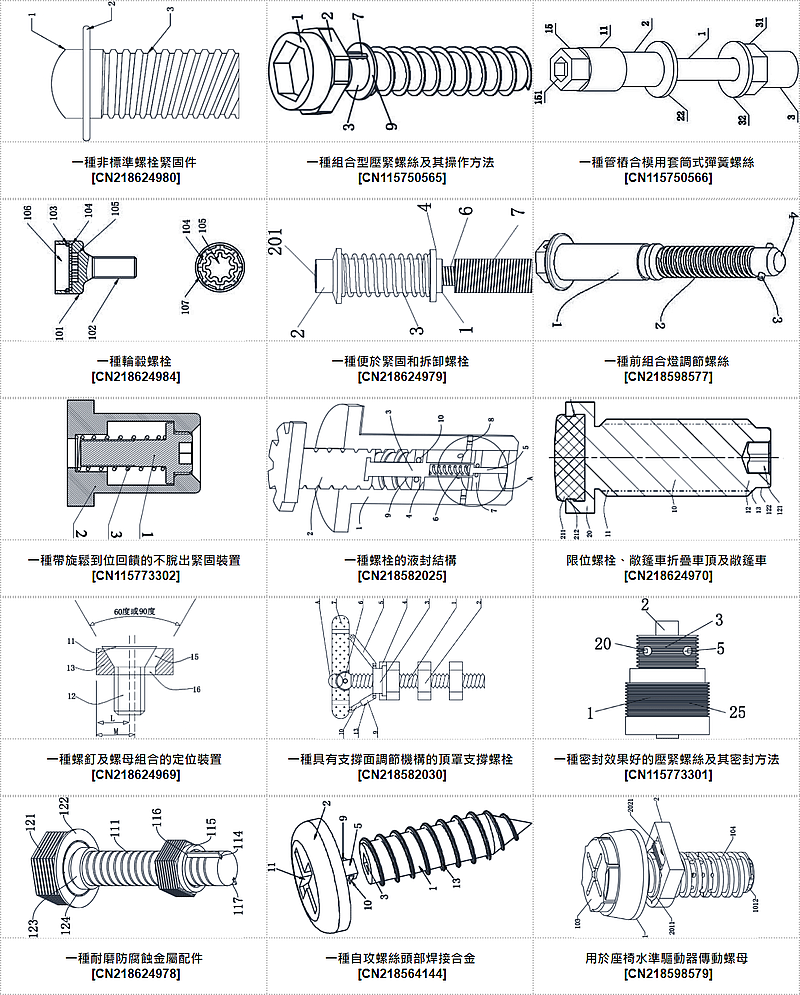

#專利代表圖 :
01. 一種非標準螺栓緊固件 [ CN218624980 ] :
本實用新型提供了一種非標準螺栓緊固件，包括螺紋頭和帶外螺紋的螺紋柱，及設置於螺紋頭和螺紋柱之間的擋圈，及與螺紋頭螺紋連接的螺栓蓋，及設置於螺紋柱一端的螺紋孔，及與螺紋孔相連的連接頭，所述連接頭一端設置有與螺紋孔相匹配的連接柱，所述螺紋頭頂部為圓形，螺紋頭頂部設置有一字形或者十字形凹槽，所述連接頭的直徑與螺紋柱的直徑相同，所述連接柱的直徑與螺紋孔的直徑相同。由於螺紋柱一端設置有螺紋孔用以連接頭與螺紋柱相連，可以延長螺紋柱的長度；連接頭的頂部設置成螺紋尖狀時，拿下螺栓蓋，可以通過工具對螺紋頭頂部的一字或者十字凹槽作用，讓整個螺栓起到螺絲的作用，提高適用範圍。
02. 一種組合型壓緊螺絲及其操作方法 [ CN115750565 ] :
本發明公開了一種組合型壓緊螺絲及其操作方法，包括螺帽元件，固定連接在螺帽元件底部的連接板，設置在連接板底部的螺紋筒部件，所述連接板的底部固定連接有連接杆，所述連接杆的底部貫穿至螺紋筒部件的內部，所述連接板內腔的左側貫穿設置有正反牙絲杆，所述正反牙絲杆表面的兩側均螺紋連接有螺塊，所述螺塊的底部固定連接有豎杆，所述豎杆的底部貫穿至連接板的底部，所述豎杆內側的頂部與底部均固定連接有插杆，所述插杆的內側貫穿至連接杆的內部。本發明壓緊螺絲改變了傳統的一體式連接方式，採用了分體組合的方式，螺紋部分在受到磨損後就不需要更換整個壓緊螺絲，就確保了資源的節省與正常使用。
03. 一種管樁合模用套筒式彈簧螺絲 [ CN115750566 ] :
本發明公開了一種管樁合模用套筒式彈簧螺絲，包括連杆、套筒本體和套管，所述連杆的外壁套接有頂蓋；將套筒本體貼合在鋼模的上端，並將連杆插入套筒本體的內部，使第二擋塊與第一彈簧的上端貼合，並將連杆向下按壓，使連杆的下端通過預開設的孔貫穿鋼膜，隨後將套筒本體貼合在鋼膜的下端，並通過鎖緊元件將連杆與套管連接，即可通過第一彈簧使套筒本體的下端與鋼模緊密貼合，且通過鎖緊元件可達到膨脹螺絲的作用，使連杆與套管連接的更加穩固，避免出現連杆崩開的情況，省去了焊接固定所產生的不便，同時可便於拆卸工作，而且只需要工人通過扳手等工具手動進行安裝拆卸，省去了風炮的使用降低了合模成本。
04. 一種輪轂螺栓 [ CN218624984 ] :
本實用新型涉及緊固件領域，尤其涉及一種車輛使用輪轂螺栓，本實用新型的輪轂螺栓由可分離的螺栓本體和輪鎖鑰匙組成，通過對輪轂螺栓鎖芯的設計改進，將鎖芯做成固定鎖芯和調整鎖片組合，通過改變調整鎖片裝配位置，達到不同的鎖芯組合，從而生產出不同規格的汽車輪轂防盜螺栓，實現了在用一套輪轂螺栓的模具下，製作出了多組不同規格的輪轂螺栓，節約了模具開發成本，提高了生產效率。
05. 一種便於緊固和拆卸螺栓 [ CN218624979 ] :
本實用新型涉及螺栓技術領域，具體為一種便於緊固和拆卸螺栓，包括螺栓主體，所述螺栓主體的頂端設有螺頭蓋，所述螺頭蓋的頂部中心處設有六角凹槽，所述六角凹槽的內部底端中心處設有十字槽，所述螺栓主體的週邊從上至下依次套設安裝有彈簧與壓環，所述螺栓主體的底端中心處設有螺孔，所述螺栓主體的底端並延伸至螺孔的內部安裝安裝有調節螺紋杆，所述調節螺紋杆的底端安裝有緊固螺紋杆，整體結構簡單，方便適用於不同工具高效率操作緊固或拆卸使用，同時便於防止螺栓連接的鬆動起到高效緊固和密封防護的作用，並方便根據實際螺栓長度使用需求旋轉調節改變螺栓的整個長度，且穩定性和實用性較高，具有一定的推廣價值。
06. 一種前組合燈調節螺絲 [ CN218598577 ] :
本實用新型公開了一種前組合燈調節螺絲，包括調節螺絲本體，所述調節螺絲本體下端設置有固定塊，所述調節螺絲本體外表面設置有用來旋送調節組合燈室的外螺紋，所述調節螺絲本體側壁通過可調結構連接有用於限制組合燈室從調節螺絲本體一端脫離的擋杆；所述可調結構包括螺紋杆、連接繩、滑槽及彈簧，所述調節螺絲本體內側上端開設有對擋杆容納的滑槽；通過設置有擋杆、彈簧、連接繩及螺紋杆，避免在轉動調節調節螺絲本體時，一直旋轉調節螺絲本體導致組合燈的連接螺母從調節螺絲本體的一端脫離，裝置通過擋杆可很好的起到阻擋作用，同時在後期對調節螺絲本體拆卸時，能夠使擋杆收縮到調節螺絲本體的內部，減少拆卸的不便，易於使用。
07. 一種帶旋鬆到位回饋的不脫出緊固裝置 [ CN115773302 ] :
本發明公開了一種帶旋鬆到位回饋的不脫出緊固裝置，包括：螺釘(1)、基座(2)和彈簧(3)。在旋鬆狀態下，所述基座(2)上的內螺紋A(7)與所述螺釘(1)上的外螺紋A(10)配合旋轉預定程度後，所述基座(2)上的第一定位面(4)會與所述螺釘(1)上的第五定位面(11)接觸，導致所述螺釘(1)無法繼續旋轉。在緊固狀態下，所述螺釘(1)的第六定位面(12)與第二定位面(5)接觸時，所述彈簧(3)被壓縮，所述彈簧(3)的上端面(8)與所述基座(2)的第三定位面(6)平齊。所述彈簧(3)產生足夠的彈力使所述螺釘(1)具備防鬆能力。本發明可以提供緊固裝置旋鬆到位回饋，使操作者可以明顯得知螺釘已經完全旋鬆。
08. 一種螺栓的液封結構 [ CN218582025 ] :
本實用新型屬於螺栓技術領域，且公開了一種螺栓的液封結構，包括螺栓外套，所述螺栓外套內腔的頂部螺紋連接有螺栓本體，所述螺栓本體底部的內腔活動連接有連接傳動杆，所述連接傳動杆外表面的中部固定連接有第一下壓密封板，所述連接傳動杆外表面的底部固定連接有第二下壓密封板，所述連接傳動杆內腔的底部活動連接有伸縮密封杆，所述伸縮密封杆的頂部固定連接有彈力彈簧，所述螺栓外套外表面的中部的內腔固定連接有密封膜。本實用新型通過螺栓外套、螺栓本體、連接傳動杆、第一下壓密封板、第二下壓密封板和密封膜的配合，使得裝置具良好的液封效果，通過將螺栓外套塞入至螺栓孔之中，此時旋轉旋鈕，進而使得螺栓本體發生旋轉。
09. 限位螺栓、敞篷車折疊車頂及敞篷車 [ CN218624970 ] :
本實用新型公開了一種限位螺栓、敞篷車折疊車頂及敞篷車，用於敞篷車折疊車頂的車頂框架，車頂框架開設有調節孔，包括螺杆，螺杆的兩端分別為連接端和自由端，螺杆能穿過調節孔並與調節孔螺紋配合，連接端和自由端分設于車頂框架的兩側；自由端開設有拆裝槽，拆裝槽用於與拆裝工具插接配合，以供拆裝工具通過拆裝槽帶動螺杆轉動；螺栓頭，螺栓頭設置於連接端，螺栓頭圍成具有開口的安裝腔，開口朝背離連接端的方向設置，安裝腔內設置有柔性塊，且柔性塊局部外露於開口，螺杆外套設有一螺母，以與螺栓頭配合夾緊車頂框架。本實用新型可在車頂框架的內側及外側對螺杆進行調節，同時還避免了拆裝工具刮花車頂框架油漆及碰傷多連杆結構。
10. 一種螺釘及螺母組合的定位裝置 [ CN218624969 ] :
本實用新型公開了一種螺釘及螺母組合的定位裝置，本實用新型涉及固定器械技術領域。包括螺母本體和螺釘本體,螺釘本體的上端設置有錐形帽，螺母本體的中心開設有與錐形帽相配合的圓錐台形通孔，圓錐台形通孔和錐形帽的圓錐角相同且均設置為60°或90°，螺釘本體的軸心到螺母本體的直線邊的距離L小於圓錐台形通孔圓心到螺母本體的直線邊的距離M。本實用新型與現有技術相比優點在於：螺母本體和一直徑小於螺母本體孔徑的帶有錐形帽的螺釘本體配合，螺釘本體的錐形帽一側與螺母本體的錐形孔的斜面接觸，另一側與螺母本體的錐形孔的斜面就會形成一定間隙，使螺釘本體擰緊時的軸向力分離出一個橫向力，將導軌或滑塊固定住，結構簡單，定位精度高。
11. 一種具有支撐面調節機構的頂罩支撐螺栓 [ CN218582030 ] :
本實用新型涉及支撐螺栓技術領域，尤其為一種具有支撐面調節機構的頂罩支撐螺栓，包括螺紋柱，所述螺紋柱外側設有螺母，位於頂端的所述螺母頂端滑動連接有固定套，且固定套與螺紋柱滑動連接，位於頂端的所述螺母頂端左右兩側均設有卡塊，所述固定套右側頂端通過轉軸轉動連接有支撐杆，所述螺紋柱頂端固定連接有球頭，本實用新型中，通過設置的轉動杆、固定套和定位板，這種設置配合頂端的螺母與卡塊的固定連接、卡塊與固定套的滑動連接、固定套與螺紋柱的滑動連接、支撐杆與固定套及定位板的轉動連接和球頭與耐磨層的轉動連接，使用裝置時，通過使用扳手轉動頂端的螺母，可以根據需求對頂罩支撐面的角度進行調節，從而增加了裝置的適用範圍。
12. 一種密封效果好的壓緊螺絲及其密封方法 [ CN115773301 ] :
本發明公開了一種密封效果好的壓緊螺絲，包括壓緊撐套，所述壓緊撐套的內部設置有螺絲主體，所述螺絲主體的正面活動連接有第一壓緊螺套，所述螺絲主體的背面活動連接有第二壓緊螺套，所述第一壓緊螺套的內部滑動連接有固定塊，所述固定塊的背面固定連接有卡杆，所述第二壓緊螺套的背面開設有傳動倉，所述卡杆的背面貫穿至傳動倉的內部，所述傳動倉的內部固定連接有固定板，所述固定板的背面設置有轉塊，所述轉塊的正面固定連接有螺杆，所述螺杆的正面貫穿至固定板的正面並通過軸承活動連接有支撐塊。本發明通過增加了高效密封的功能性，使其具備對壓緊螺絲的縫隙處進行填補消除的效果，防止壓緊螺絲出現密封不夠穩定的現象。
13. 一種耐磨防腐蝕金屬配件 [ CN218624978 ] :
本實用新型涉及汽車金屬配件技術領域，且公開了一種耐磨防腐蝕金屬配件，包括金屬件，所述金屬件頂端的四個拐角處皆開設有通孔，所述通孔的內部皆插入有螺柱，且螺柱的外表面均勻開設有螺紋槽，所述螺柱的頂端一體成型有螺栓頭，所述螺柱的外表面螺紋連接有螺帽，所述螺柱的外表面開設有抵合插入槽，且抵合插入槽的數量為兩個。本實用新型通過設有抵合插入槽、防鬆環、抵合槽和卡銷，採用這種設計在實際使用中，首先將螺柱插入至通孔的內部，而後正常將螺帽旋入螺柱的外表面，在完全擰緊螺帽後，防鬆環上所述開設的抵合槽與抵合插入槽正對，此時工作人員可將卡銷通過工具敲擊至抵合槽的內部，從而避免螺帽在振動環境下出現反轉現象。
14. 一種自攻螺絲頭部焊接合金 [ CN218564144 ] :
本實用新型公開了一種自攻螺絲頭部焊接合金，包括螺杆和螺絲頭，所述螺杆一端開設有方形限位槽，所述方形限位槽內壁的兩側均開設有卡槽，所述螺絲頭的底部焊接有方形限位杆，所述方形限位杆的內部開設有裝置腔，所述裝置腔的內部設置有卡緊元件。本實用新型通過卡緊元件和卡槽的配合使用能夠將螺杆和螺絲頭在焊接的基礎上進一步實現卡接，從而能夠提高螺杆和螺絲頭連接處的結構強度，且能夠在螺杆和螺絲頭受到向相離一側的作用力時提供支撐力，從而能夠提高了螺杆和螺絲頭之間的焊接處，受到向相離一側的作用力時焊接處的結構強度，進而能夠避免焊接處發生斷裂，從而能夠提高了自攻螺絲的使用壽命。
15. 用於座椅水準驅動器傳動螺母 [ CN218598579 ] :
本實用新型提供用於座椅水準驅動器傳動螺母，涉及傳動裝置技術領域，以解決現有的驅動器傳動螺母中方便更換螺母的結構不完善，長時間使用後，螺母內的螺紋容易受磨損，從而導致螺母的傳動效率變差，由於螺母通常螺紋安裝到傳動杆上，因此，在不拆裝傳動杆的情況下很難對螺母進行更換的問題，包括安裝機構；所述安裝機構包括有內槽和漏孔A。當螺母內的內部磨損嚴重時，向外側拉動限位板，使限位板失去對內部件的限位，此時，可將兩組內部件從螺母的一側滑出，將新的內部件扣合到套接件上，並將內部件重新卡合到螺母內端，使限位板對其進行限位，通過這樣設置，可在不拆卸傳動杆的同時對螺母內帶有螺紋的部件進行更換。
----
二、以『螺釘，螺栓，或螺帽之鎖定』(F16B039)為主要IPC分類號之扣件相關專利：
本項分類號(F16B039)之專利包括『一種大型機械設備防鬆動螺栓裝置、帶點螺母、防鬆結構、防鬆螺紋副及其提效方法、NUT WITH INJECTION PORT FOR REINFORCING BAR (帶注射口的鋼筋螺母)、一種大型螺栓防止鬆脫報警裝置、一種具有鬆動檢測功能的螺栓結構及其檢測方法、一種改良型螺母防鬆結構、Locking mechanisms with deflectable lock member (具有可偏轉鎖定構件的鎖定機構)』等專利，以下為本期專利摘要說明。

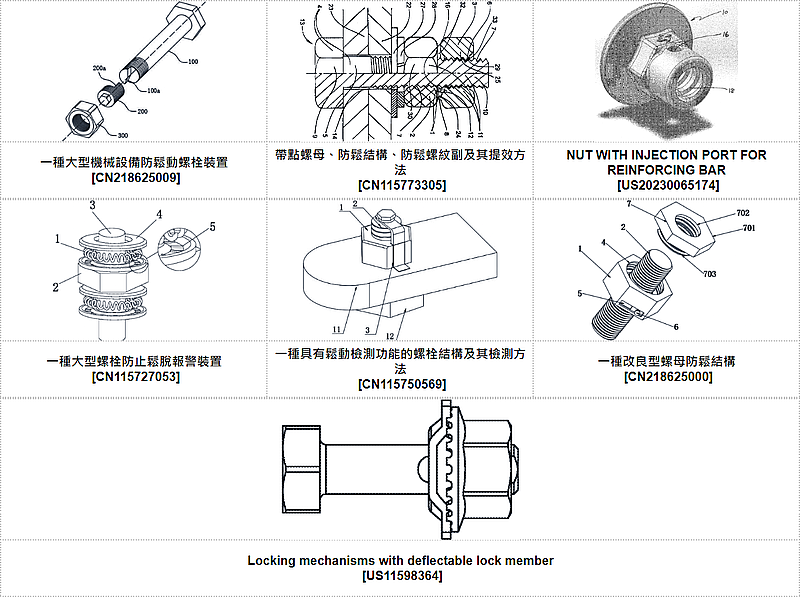

#專利代表圖 :
01. 一種大型機械設備防鬆動螺栓裝置 [ CN218625009 ] :
本實用新型公開了一種大型機械設備防鬆動螺栓裝置，包括：螺栓，在所述螺栓的端面上形成有一體式的母榫卯；螺絲,在所述螺絲的端面上形成有一體式的公榫卯，該公榫卯與所述母榫卯部分貼合；六角螺母，套設在螺栓與螺絲的連接處，並等分的與螺栓、螺絲連接，所述母榫卯與公榫卯的長度相等，且兩者的長度為所述六角螺母長度的二分之一；通過本實用新型的設計，能夠有效的防止螺栓在大振動下鬆動脫落，同時在後期添加的墊片和彈簧墊的作用下起到了更好的鎖緊的功能，從而在大型機械設備的檢修上更加節約了檢查的時間和人工，有效的提高了大型機械設備的安全性，完善了現有結構中的不足。
02. 帶點螺母、防鬆結構、防鬆螺紋副及其提效方法 [ CN115773305 ] :
本發明公開帶點螺母、防鬆結構、防鬆螺紋副及其提效方法。帶點螺母(1)特徵在於：圓環平面(12)上設有固定不對稱的一或兩個凸點(8)，且凸點(8)與螺母本體(16)為不同材質，其高度至少為帶點螺母(1)內螺紋(6)牙距的1/10～1倍，橫截面為任意形狀的。防鬆結構(11)特徵在於：主螺母(2)或輔螺母(3)任一為帶點螺母(1)，凸點(8)位於兩者之間。防鬆螺紋副(13)特徵在於：螺栓(4)固定端(10)為防鬆結構(11)，凸點(8)使輔螺母(3)內螺紋(6)面與螺栓(4)外螺紋(7)面掉斜、鎖定。其提效方法特徵在於：儘量增大主螺母(2)預緊力，減少輔螺母(3)預緊力，又確保主螺母(2)不退轉。優點是價廉，結構簡單，防鬆性能優越。
03. NUT WITH INJECTION PORT FOR REINFORCING BAR (帶注射口的鋼筋螺母) [ US20230065174 ] :
A nut for threading onto a reinforcing bar, wherein the nut includes a female thread for threading onto a male thread of the reinforcing bar, wherein the nut includes a port arranged such that, when the nut is in situ on the reinforcing bar the port provides a passage for injection of fluid material to flow into a cavity defined by an external surface of the reinforcing bar and an internal surface of the nut.
一種用於擰到鋼筋上的螺母，其中螺母包括用於擰到鋼筋的外螺紋上的內螺紋，其中螺母包括端口，其佈置成使得當螺母在鋼筋上就位時，端口提供 用於注入流體材料以流入由鋼筋的外表面和螺母的內表面限定的空腔中的通道。
04. 一種大型螺栓防止鬆脫報警裝置 [ CN115727053 ] :
本發明公開了一種大型螺栓防止鬆脫報警裝置，其結構包括螺杆、彈簧、螺母、壓板、響動元件,螺杆上連接有螺母和壓板，壓板上通過響動元件與彈簧間隙配合，在助力體上安裝有推卡件和展緩結構，利用推卡件和展緩結構在回鉤上相配合，當鐵框順著卡齒被撥動方向朝限位夾上伸縮撞擊時，將會先傾斜按壓在握把上，且借助推卡件順勢外擴上翹配合彎角疊壓抵觸在限位夾內，使其夾帶回鉤牽扯展緩結構上升，並逐步定格在鐵框的斜面上，鉗制鐵框的伸縮範圍，維護鐵框與卡齒之間敲擊間距，進一步精准回饋的螺栓鬆動情況，保證該裝置對大型螺栓防止鬆脫報警的能力。
05. 一種具有鬆動檢測功能的螺栓結構及其檢測方法 [ CN115750569 ] :
本發明公開了一種具有鬆動檢測功能的螺栓結構及其檢測方法，具體涉及螺栓鬆動檢測技術領域，包括螺母，所述螺母的內部螺紋連接上螺栓杆，所述螺母的一側位置處活動插接上聯動檢測機構；所述聯動檢測機構包括活動插接在螺母一側位置處的防鬆動框板，在防鬆動框板的一側安裝有限位元組件，且防鬆動框板的內壁一側插接有第一接觸柱和第二接觸柱，所述第一接觸柱和第二接觸柱的外壁且位於防鬆動框板內部位置處設有擠壓彈簧。本發明可以直接安裝鎖緊後使用，不僅使用起來更加方便，而且由兩個開關點實現接觸檢測，檢測起來精確性更好，更加持久實現即時檢測，有效防止鬆動，也不會造成維修成本提高。
06. 一種改良型螺母防鬆結構 [ CN218625000 ] :
本實用新型涉及螺母技術領域，且公開了一種改良型螺母防鬆結構，包括螺母體，所述螺母體的上表面螺紋連接有螺栓，所述螺母體的內部開設有第一螺紋槽，所述第一螺紋槽的頂部且在螺母體的內部開設有第二螺紋槽，所述螺母體的前表面開設有槽口，所述槽口內部設置有防鬆裝置，所述螺母體的頂部設置有防滑元件，本實用新型在實際使用過程中通過簡單的操作對螺母與螺栓連接處，對其進行卡阻，避免了其鬆動，配合兩端的雙向阻礙，既不影響螺母本身的連接使用，更有效的達到了防送動的效果，本實用新型還可以對螺母與螺栓之間進行內外兩層連接嗎，避免了單一連接易滑動脫落，保證了螺母的二次穩固性。
07. Locking mechanisms with deflectable lock member (具有可偏轉鎖定構件的鎖定機構) [ US11598364 ] :
A fastener assembly includes a first lock member including a plurality of radially extending ratchet teeth and a second lock member including a base portion and at least one tab extending axially from the base portion. The at least one tab has a proximal end joined to the base portion and a free end opposite the proximal end. The second lock member further includes a plurality of radially extending teeth on an inner side of the free end of the at least one tab. The second lock member is positionable between a locked configuration in which the plurality of radially extending teeth are configured to engage the plurality of radially extending ratchet teeth and an unlocked configuration in which the plurality of radially extending teeth are spaced from the plurality of radially extending ratchet teeth. The base portion and the at least one tab are a single piece.
緊固件組件包括第一鎖定構件和第二鎖定構件，第一鎖定構件包括多個徑向延伸的棘齒，第二鎖定構件包括基部和至少一個從基部軸向延伸的突出部。 至少一個翼片具有連接到基部的近端和與近端相對的自由端。 第二鎖定構件還包括在至少一個突舌的自由端的內側上的多個徑向延伸的齒。 第二鎖定構件可定位在鎖定構造和解鎖構造之間，在鎖定構造中多個徑向延伸的齒構造成接合多個徑向延伸的棘齒，在解鎖構造中多個徑向延伸的齒與多個徑向延伸的棘齒間隔開 牙齒。 基部和至少一個翼片是單件。
----
三、以『用於工具轉動的特殊形狀之螺栓或螺釘頭』(F16B023)為主要IPC分類號之扣件相關專利：
本項分類號(F16B023)之專利包括『一種便於拆裝的緊固件、一種內梅花螺絲及衝壓模具、一種承面焊接螺栓、一種便於拆裝的緊固件』等專利，以下為本期專利摘要說明。

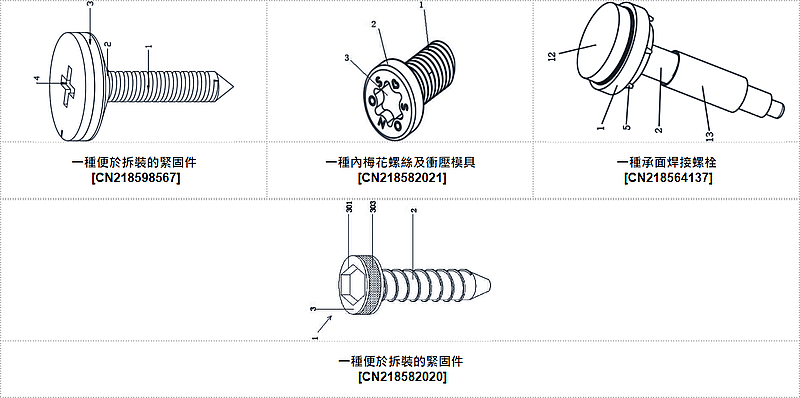

#專利代表圖 :
01. 一種便於拆裝的緊固件 [ CN218598567 ] :
本實用新型公開了一種便於拆裝的緊固件，包括螺紋杆，所述螺紋杆的上端連接有螺帽，所述螺帽的上方由下至上依次設置有多個連接塊，所述螺帽及其每個所述連接塊的上方均開設有工具槽，該裝置通過設置有連接塊，而連接塊的上方設置均開設有工具槽，這樣就可以使人員在使用一字起子或者梅花起子、六角起子的時候對連接塊拆下，即可達到對螺絲的拆卸，由此可以提高拆卸螺絲時候的工具品類，從而方便了人員對螺絲的拆卸解決了當前螺絲拆卸只能使用單一工具的問題。
02. 一種內梅花螺絲及衝壓模具 [ CN218582021 ] :
本實用新型公開了本實用新型提供了一種內梅花螺絲，包括：螺杆和螺母，所述螺杆的外側周向設有螺紋，所述螺母設於螺杆的一端，且所述螺母上設有梅花內凹槽，所述梅花內凹槽外側設有標識。本實用新型所述的內梅花螺絲，其結構簡單，不僅能夠滿足梅花設計的需要，同時還在其螺母的端面上設置一些標識，便於與市場上的其他產品進行區分開，更好的滿足客戶的需要。還涉及一種用於衝壓內梅花螺絲的衝壓模具，通過對前模元件和後模元件結構的改進，讓其能夠對內梅花螺絲一次成型，不僅減少了其加工工序，有效提高其加工效率。
03. 一種承面焊接螺栓 [ CN218564137 ] :
本實用新型屬於螺栓技術領域，尤其為一種承面焊接螺栓，包括擋板，所述擋板的底部固定安裝有第一螺杆，所述第一螺杆的一端固定連接有第二螺杆，所述第二螺杆的一端固定連接有凸尖杆，所述擋板的下表面固定有凸錐，所述擋板的下表面固定安裝有密封圈，所述擋板的頂部固定安裝有六角螺頭。工作人員可以將螺絲刀插入十字槽內，轉動六角螺頭插入工件的螺孔中，同時通過扳手也可以對六角螺頭進行夾緊，實現對六角螺頭進行轉動，從而使焊接螺栓與工件進行連接，採用兩種安裝方法，焊接螺栓在連接後，密封圈會緊貼工件的表面，對工件的螺孔處進行密封保護，避免外界的雨水進入到螺孔內腐蝕到第一螺杆、第二螺杆和凸尖杆，可有效提升焊接螺栓的使用效果。
04. 一種便於拆裝的緊固件 [ CN218582020 ] :
本實用新型公開了緊固零件技術領域的一種便於拆裝的緊固件，包括緊固件，所述緊固件包括螺杆，所述螺杆的頂端安裝有螺頭，所述螺頭的上表面開設有六角孔，所述螺頭的外壁兩側均開設有滑槽A，所述六角孔的內部底端安裝有拆裝機構，其結構合理，本實用新型通過設有拆裝機構，將拆裝機構設置在螺頭上的六角孔內，利用拆裝機構具有可調節間距的效果，使緊固件安裝或拆卸時，由拆裝機構根據拆裝工具進行間距調節，從而達到對緊固件進行安裝或拆卸處理，有效的解決了不同的緊固件需要相對應的工具才能進行拆裝處理，也實現了緊固件便於拆裝的效果，同時結構簡單、拆裝方便，省去大量繁瑣步驟，有效的提高了緊固件的使用效果。
----
四、以『在擰入螺釘之物體中形成螺紋之螺釘，如木螺釘，自攻螺釘』(F16B025)為主要IPC分類號之扣件相關專利：
本項分類號(F16B025)之專利包括『一種具有鋸齒螺紋的自攻螺釘、自動定位自攻鎖緊螺絲、A Multipurpose Screw (多用途螺絲)』等專利，以下為本期專利摘要說明。

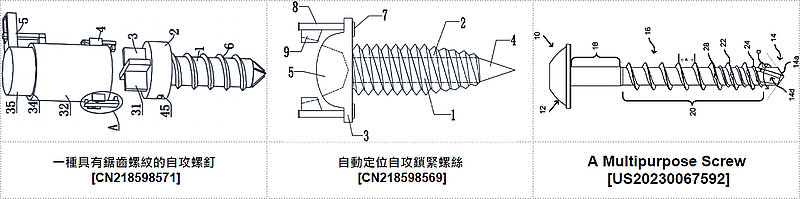

#專利代表圖 :
01. 一種具有鋸齒螺紋的自攻螺釘 [ CN218598571 ] :
本實用新型公開了一種具有鋸齒螺紋的自攻螺釘，涉及螺釘技術領域，包括螺釘本體以及固定連接在螺釘本體頂端的螺帽，螺帽上設置有旋鈕機構，旋鈕機構包括固定連接在螺帽頂部的十字凸起，十字凸起滑動插設在連接柱內，連接柱的底部開設有與十字凸起相對應的十字槽，十字凸起位於十字槽內，連接柱的頂部開設有放置槽，本實用新型，通過旋鈕機構實現對螺釘本體的旋鈕，將螺紋本體旋鈕至物體內，進而實現對物體進行固定，且可以手動對螺釘本體進行旋鈕，無需借助螺絲刀等工具，解決了現有技術中利用螺絲刀工具旋鈕時用力過大造成十字槽口的磨損，再旋鈕時容易打滑，以至於影響螺釘本體安裝和拆卸的問題。
02. 自動定位自攻鎖緊螺絲 [ CN218598569 ] :
本實用新型涉及螺絲技術領域，且公開了自動定位自攻鎖緊螺絲，包括螺杆，還包括：外螺紋固定套設在螺杆一端，螺帽固定安裝在螺杆一端，尖錐固定安裝在螺杆一端，十字槽開設在螺帽凸起端，高錳耐磨鋼固定安裝在十字槽內壁，摩擦墊固定安裝在螺帽一端，定位杆固定安裝在螺帽一端，支撐塊固定安裝在定位杆一端。本實用新型解決了現有的自攻螺絲在進行鎖緊時需要通過工具來擰緊螺絲，但是工具在對螺絲進行對準擰緊時容易受到偏移，導致自攻螺絲在對板件進行連接固定時容易發生偏移連接不穩固的問題。
03. A Multipurpose Screw (多用途螺絲) [ US20230067592 ] :
A multipurpose screw is provided. The screw comprises: a head having a tool engaging formation, a self-drilling drill tip, and a shank extending between the head and the drill tip. The shank includes a threaded portion and an unthreaded portion. The threaded portion includes a major thread extending from the drill tip. The ratio between the major diameter of the major thread and the pitch of the major thread is from 1.2 to 2.4.
提供了一個多用途螺釘。 該螺釘包括：具有工具接合結構的頭部、自鑽式鑽尖以及在頭部和鑽尖之間延伸的柄部。 柄包括螺紋部分和無螺紋部分。 螺紋部分包括從鑽尖延伸的主螺紋。 主螺紋的大徑與主螺紋的螺距之間的比率為1.2至2.4。
----
五、以『緊固於壁或類似件內之銷釘或其他器件，通過將其插入為此而製作的壁孔內緊固』(F16B013)為主要IPC分類號之扣件相關專利：
本項分類號(F16B013)之專利包括『一種高強抗拔螺絲元件及其安裝方法、一種機械用緊固螺栓、用於將磚固定在牆上的膨脹螺釘』等專利，以下為本期專利摘要說明。

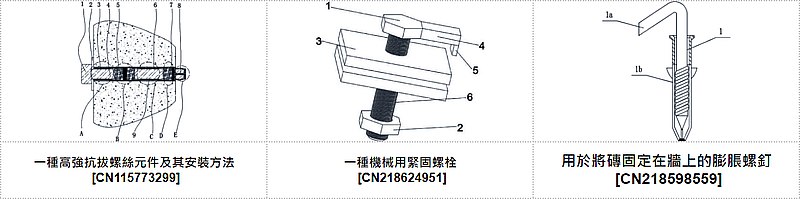

#專利代表圖 :
01. 一種高強抗拔螺絲元件及其安裝方法 [ CN115773299 ] :
本發明提供一種高強抗拔螺絲元件及其安裝方法，涉及緊固件技術領域。該高強抗拔螺絲元件及其安裝方法，包括螺母，所述螺母的外壁固定連接有螺杆，所述螺杆的外壁前端設置有前置膨脹管，所述螺杆的外壁後端設置有後置膨脹管，所述螺杆的前半部分設置有雙向輪台中空螺母，所述螺杆的中後部分設置有單向輪台中空螺母，所述螺杆的尾部設置有花瓣螺栓。通過結構設計新穎，通過多道膨脹、鎖死，疊加花瓣螺栓的高抗拔能力，達到緊固件高強抗拔，且螺母不會自己鬆動的物理效應，避免了因後期未能及時對設備維護維修所發生的事故，從而避免了經濟損失，提高了安全保障，本發明不會自鬆動螺母可用於工業、建築、機械及各種有高強抗拔緊固要求的設備上。
02. 一種機械用緊固螺栓 [ CN218624951 ] :
本實用新型涉及緊固件技術領域，且公開了一種機械用緊固螺栓，包括螺栓頭，螺栓頭一面中部固定連接有螺紋杆，螺紋杆遠離螺栓頭一端螺紋連接螺母，螺紋杆周側套設有兩個需要連接的機械部件，所述螺栓頭側面固定連接有連接板，且連接板超出機械部件一側，連接板靠近機械部件一面邊部固定連接有擋塊，擋塊設置在連接板遠離螺栓頭的邊部。該種新型機械用緊固螺栓，在對兩個機械部件進行緊固的時候，螺母旋至緊貼機械部件遠離螺栓頭的一面，使用緊固工具套住螺母進行緊固，擋塊緊貼在機械部件的側面，阻擋螺紋杆隨著螺母旋轉，從而更加方便擰緊螺母。
03. 用於將磚固定在牆上的膨脹螺釘 [ CN218598559 ] :
本實用新型公開一種用於將磚固定在牆上的膨脹螺釘。該膨脹螺釘包括：空心的套管；和螺釘，螺釘的一端具有外螺紋，另一端為彎折成大致L形的螺杆。膨脹螺釘安裝在牆上磚之間的磚縫中，使得彎折成大致L形的螺杆的平面與磚縫的延伸方向平行，以卡住和托起粘貼在牆上的磚。本實用新型的膨脹螺釘安裝到牆上磚之間的磚縫處，通過L形螺杆將磚卡在多個膨脹螺釘之間，有效避免磚貼到牆之後出現磚脫落的情況，進一步提高了貼在牆上的磚的穩定性和安全性；同時相較于幹掛石材的方法，具有操作容易、安裝快捷、節約成本、安全可靠、保溫節能的優點。
----
