2025-09-No1-扣件知識文章

余征諴博士 / 國立高雄科技大學 鍛造輥軋工程研究中心

各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件知識文章 (2025-09-No-1)：

#知識主題 : #六角法蘭螺栓多道次鍛造成形方法

六角法蘭螺栓是機電裝配中常見之標準零件，一般製程為多道次鍛造後沖切法蘭，其缺點為原料耗損高，生產效率低。

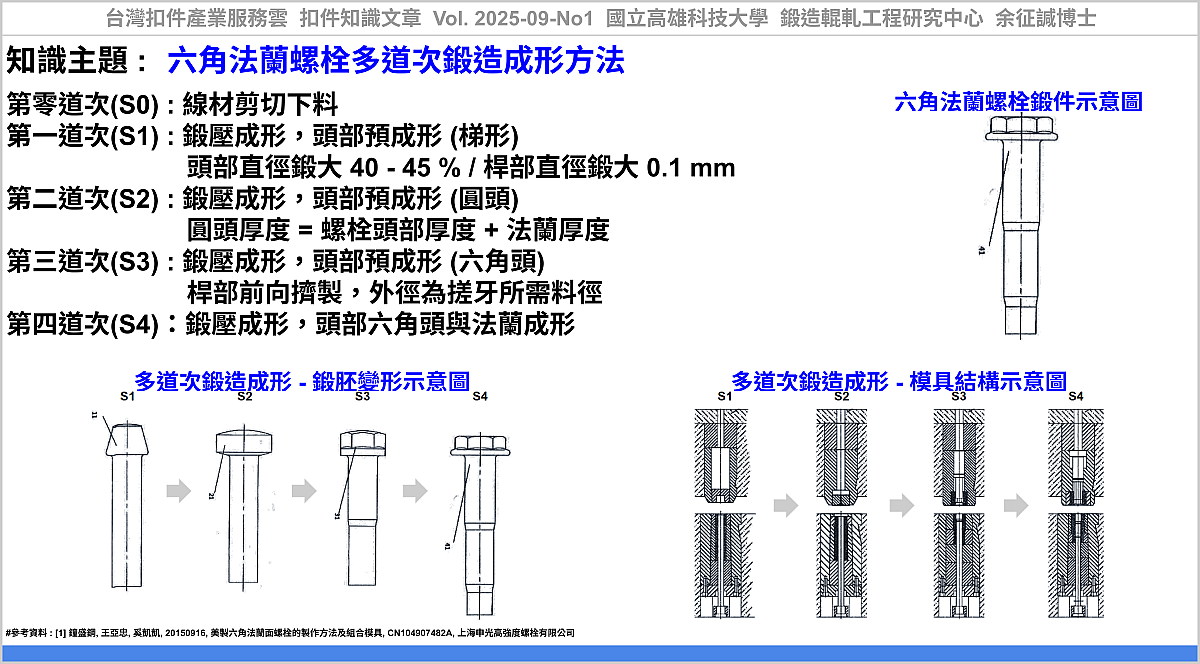

鐘等人[1]針對六角法蘭螺栓提出多道次鍛造成形方法與模具設計，無需沖切加工，可成形標準之六角法蘭面螺栓，包括：

第零道次(S0) : 線材剪切下料。

第一道次(S1) : 鍛壓成形，頭部預成形(梯形)，頭部直徑鍛大40-45%、桿部直徑鍛大0.1mm。

第二道次(S2) : 鍛壓成形，頭部預成形(圓頭)，圓頭厚度為螺栓頭部與法蘭厚度總和。

第三道次(S3) : 鍛壓成形，頭部預成形(六角頭)；桿部前向擠製，外徑為搓牙所需料徑。

第四道次(S4)：鍛壓成形，頭部六角頭與法蘭成形。

此專利技術以多道次鍛造成形六角法蘭螺栓，無需切削法蘭，可節省材料提高材料使用率；模具使用高硬度之合金工具鋼與鎢鈷硬質合金，其模具耐磨耗壽命長，適用於大批量自動化生產。

應用該技術，可協助產業透過『六角法蘭螺栓多道次鍛造成形方法』，建立『螺栓鍛造成形技術』之技術能量及相關研究開發之參考資料。

----

#參考資料：

[1] 鐘盛鋼, 王亞忠, 奚凱凱, 20150916, 美製六角法蘭面螺栓的製作方法及組合模具, CN104907482A, 上海申光高強度螺栓有限公司, https://patents.google.com/patent/CN104907482A

[2] 台灣扣件產業服務雲, 扣件知識文章, Vol. 2025-09-No1, 六角法蘭螺栓多道次鍛造成形方法, https://www.tw-fastener.com/tfsc/knowledge/BLP_390a547d-cca6-4fbb-9344-926e230f7811

----

Tag: #Fastener, #Bolt, #Forging, #Die, #Screw.

----
