2023-10-No2-扣件專利新訊
余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心
各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件專利新訊 (2023-10-No2)：

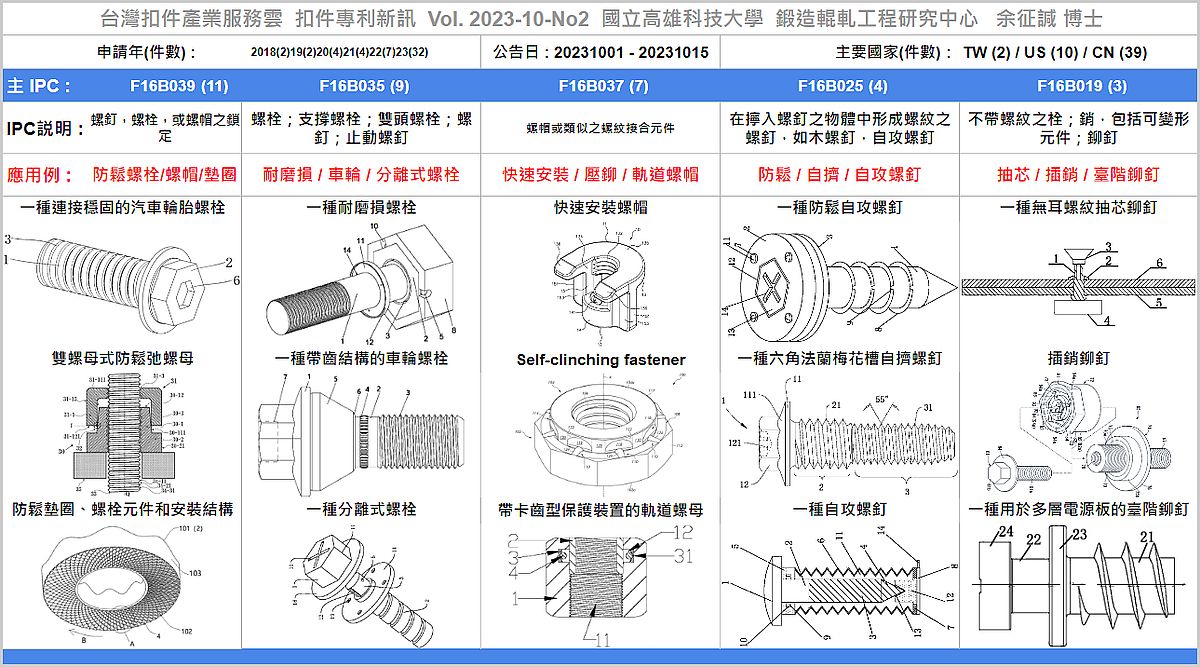

全球專利資料庫近期公告筆扣件新專利，公告日介於20231001至20231015間，申請國件數分別為台灣件、美國件與中國件，專利權人包括台灣的『美商飛利浦斯螺絲公司、何人東』;美國的『Yamaha Corporation、SFS GROUP INTERNATIONAL AG、、Illinois Tool Works Inc.、HONDA MOTOR CO., LTD.、AOYAMA SEISAKUSHO CO., LTD.』與中國的『海鹽衛士標準件有限公司、上海京揚緊固件製造有限公司、海鹽鼎豐緊固件股份有限公司、蘇州固樂扣精密五金有限公司、嘉興大力精密緊固件股份有限公司 … 』等專利權人(完整專利權人請詳參專利清單)。
本期以『螺釘，螺栓，或螺帽之鎖定』(F16B039) 分類號為主，聚焦在『一種連接穩固的汽車輪胎螺栓、Expandable diameter fastener、用於防止緊固件鬆動的預警裝置及電力系統、一種防拆防鬆螺釘、一種防鬆氣密性螺栓、一種高強度防鬆螺栓、雙螺母式防鬆弛螺母、一種自鎖緊變螺距防鬆螺母、防鬆墊圈、螺栓元件和安裝結構、鎖緊螺母、一種方便組裝的防鬆螺母』等專利。
其餘分類號及代表專利依序為：
(1) F16B035：一種耐磨損螺栓、一種可實現拉力調節的螺栓、一種牢固鉸接螺栓、一種擰斷後處理方便的機螺釘、一種防鬆動螺栓、一種高緊固度型U型螺栓、一種帶齒結構的車輪螺栓、一種分離式螺栓、一種不易滑動的汽車螺栓。
(2) F16B037：Single side access sheet metal nut、快速安裝螺帽、Isolating Blind Hole Fastener、Self-clinching fastener、Centering sleeve and fastening method、一種帶卡齒型保護裝置的軌道螺母、方便潤滑的螺母。
(3) F16B025：一種防鬆自攻螺釘、一種六角法蘭梅花槽自擠螺釘、一種自攻螺釘、Fastening Structure and Keyboard Device。
(4)F16B019：一種無耳螺紋抽芯鉚釘、插銷鉚釘、一種用於多層電源板的臺階鉚釘等專利。
(完整專利資訊請參閲專利清單。)
----
#參考資料：
[1] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-10-No2, https://bit.ly/FastenerNewPatent202310No2
[2] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-10-No2, 專利清單 EXCEL, https://bit.ly/FastenerNewPatent202310No2List
[3] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-10-No2, 專利説明書 PDF, https://bit.ly/FastenerNewPatent202310No2PDF
----
(點擊開啓全文: https://bit.ly/FastenerNewPatent202310No2 )
----
Tag : #Fasteners, #Patent, #Review .
----
一、以『螺釘，螺栓，或螺帽之鎖定』(F16B039)為主要IPC分類號之扣件相關專利：
本項分類號(F16B039)之專利包括『一種連接穩固的汽車輪胎螺栓、Expandable diameter fastener、用於防止緊固件鬆動的預警裝置及電力系統、一種防拆防鬆螺釘、一種防鬆氣密性螺栓、一種高強度防鬆螺栓、雙螺母式防鬆弛螺母、一種自鎖緊變螺距防鬆螺母、防鬆墊圈、螺栓元件和安裝結構、鎖緊螺母、一種方便組裝的防鬆螺母』等專利，以下為本期專利摘要說明。

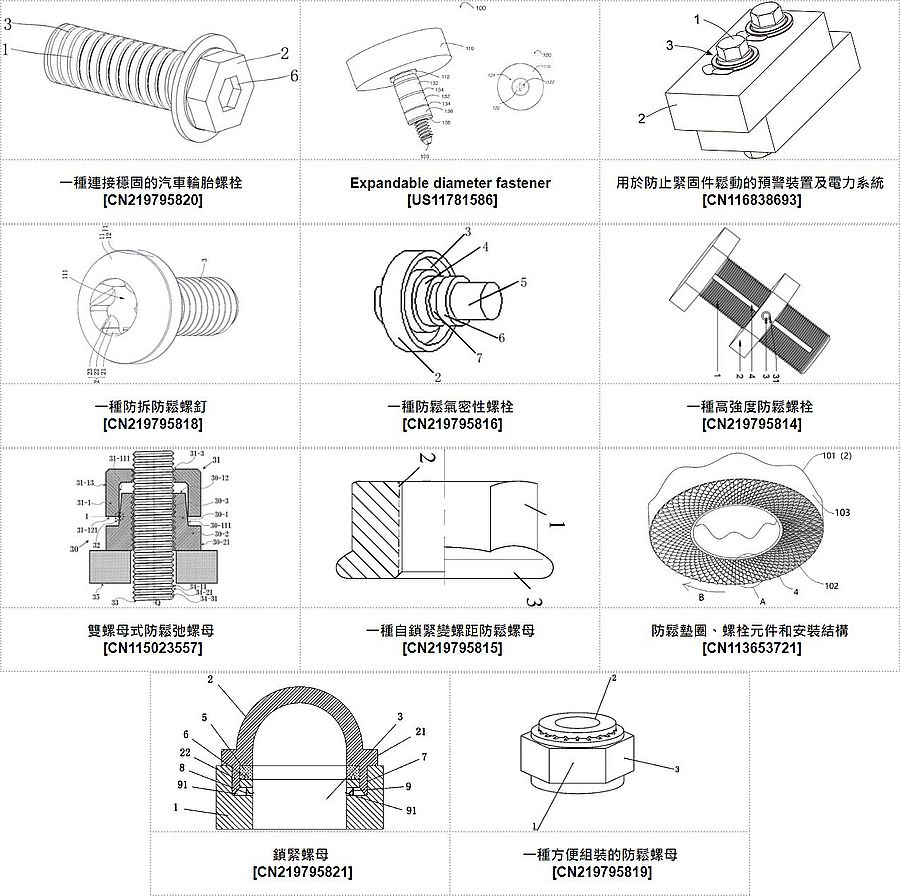

#專利代表圖 :
----
#專利摘要：
01. 一種連接穩固的汽車輪胎螺栓 [ CN219795820 ] :
本實用新型涉及汽車輪胎螺栓技術領域，特別是一種連接穩固的汽車輪胎螺栓，包括螺杆，所述螺杆的一端固定連接有螺栓頭，所述螺杆的外側開設有螺紋，所述螺紋的中部開設有收納槽，所述收納槽的外側固定連接有若干微膠囊，所述螺栓頭端部的中部開設有六角槽，所述六角槽內固定連接有壓縮彈簧，所述壓縮彈簧的端部固定連接有防塵板。本實用新型的優點在於：通過在螺紋的內部設置帶有防鬆膠的微膠囊，在螺栓與螺帽對接安裝時，微膠囊被擠壓破裂，則防鬆膠溢出將螺栓與螺帽進一步粘連固定，從而提高該汽車輪胎螺栓安裝時的穩固程度，通過在螺紋的內側設置收納槽，當微膠囊被擠壓破裂時，防鬆膠能夠沿著收納槽在螺紋內流動擴大防鬆膠的分佈範圍。
02. Expandable diameter fastener [ US11781586 ] :
用於固定物體（例如壓力皮面板）的緊固件系統，可用於結構支撐，例如飛機翼梁或跨成員。緊固件系統包括一個徑向膨脹的衣領組件。
A fastener system for use in securing objects, such as stress skinned panels, to a structural support, such as an aircraft spar or cross member. The fastener system includes a radially-expandable collar assembly.
03. 用於防止緊固件鬆動的預警裝置及電力系統 [ CN116838693 ] :
本申請涉及一種用於防止緊固件鬆動的預警裝置及電力系統，用於防止緊固件鬆動的預警裝置包括：殼體、預警件和彈性件；殼體包括第一殼部和與第一殼部連接的第二殼部；預警件包括預警部和遮蓋部，預警部與第二殼部連接，遮蓋部與預警部間隔設置，遮蓋部能夠相對於預警部從第一位置轉動至第二位置；彈性件設置於第一殼部和第二殼部之間，彈性件配置為能夠促使遮蓋部從第二位置轉動至第一位置。本申請的預警裝置中，無需等到螺栓完全鬆動後，在螺栓鬆動初期工作人員即能夠通過拍照獲取到預警資訊，並對螺栓所在位置進行檢修，才保證了電網線路的穩定運行。
04. 一種防拆防鬆螺釘 [ CN219795818 ] :
本實用新型公開了一種防拆防鬆螺釘，涉及緊固件領域，其技術方案要點是：包括螺釘頭和固定連接在螺釘頭上的螺杆，所述螺釘頭與螺杆同軸設置，所述螺釘頭靠近螺杆的一端、且位於螺杆的周側設置有若干個防鬆凸起，所述螺釘頭遠離螺杆的一端設置有柱形凹槽，所述螺釘頭上位於柱形凹槽的底部和側壁之間設置有操作部，所述操作部設置為若干個，若干個所述操作部沿柱形凹槽的周向環形陣列設置，所述操作部上設置有用於螺釘旋緊的受力面和用於防止螺釘旋鬆的非受力面，所述受力面為傾斜平面，所述非受力面為流線型面。本實用新型具有較好的防拆防鬆能力。
05. 一種防鬆氣密性螺栓 [ CN219795816 ] :
本實用新型公開了一種防鬆氣密性螺栓，包括螺栓頭；所述螺栓頭上設置有徑向通孔；壓盤，與螺栓頭連接，所述壓盤背離螺栓頭的一側內嵌有平面環形槽；多個凸肩，依次與壓盤連接且與平面環形槽設於同側；相鄰凸肩之間設有一圓柱環槽；密封圈，設於平面環形槽和圓柱環槽內；螺紋柱，與末端的凸肩連接。該防鬆氣密性螺栓，在壓盤內嵌有平面環形槽，設置多個凸肩，相鄰凸肩之間設有一圓柱環槽，並在平面環形槽和圓柱環槽內分別設置有密封圈，在壓縮過程中對螺紋柱產生了預緊力，同時螺栓頭的徑向小孔內可穿入保險絲做到二次預緊防鬆，該螺栓採用雙重防鬆，做到了較好的防鬆及高可靠氣密性。
06. 一種高強度防鬆螺栓 [ CN219795814 ] :
本實用新型涉及螺栓技術領域，特別是涉及一種高強度防鬆螺栓，所述高強度防鬆螺栓包括：螺杆，所述螺杆的一端設置有螺母，螺母的中部設置有螺紋槽，螺紋槽與螺杆之間螺紋配合，其特徵在於：所述螺杆和螺母之間設置有卡位元結構；與現有技術相比較，通過在螺杆與螺母之間設置卡位元結構，能夠對螺杆與螺母之間進行限位，當螺杆與螺母發生震動時，能夠避免螺母與螺杆之間發生相對轉動，從而避免螺母沿螺杆方向移動，最終防止螺杆與螺母之間發生鬆動。
07. 雙螺母式防鬆弛螺母 [ CN115023557 ] :
本發明的目的在於提供一種螺母，該螺母是用於形成用螺栓以及螺母固定被緊固構件的螺紋緊固體的雙螺母式防鬆弛螺母，由於螺母的軸心線與螺栓相同，二者的螺紋牙的齒側面的接觸面積較大，因此螺紋緊固體不會鬆弛，能夠應對所有的螺栓且成形加工容易。因此，本發明的雙螺母式防鬆弛螺母由第一螺母與第二螺母構成，第一螺母具備：螺紋孔，其與螺栓為同一軸心線；裝配部，其與被緊固構件連接；第一擰緊部，其用於向螺栓螺嵌；以及螺栓約束部，其形成生成多個使螺栓的螺紋牙的齒側與第一螺母的螺紋孔的螺紋牙的齒側沒有間隙的螺接面的縮徑部，並具有與螺栓為同一軸心線的外周面，第二螺母具備：螺紋孔，其與螺栓為同一軸心線；第二擰緊部，其用於向螺栓螺嵌；以及壓接部，其按壓第一螺母的螺栓約束部並具有生成多個使螺栓的螺紋牙的齒側與所述第一螺母的螺紋孔的螺紋牙的齒側沒有間隙的螺接面且的螺栓為同一軸心線的內周面。
08. 一種自鎖緊變螺距防鬆螺母 [ CN219795815 ] :
本實用新型公開的一種自鎖緊變螺距防鬆螺母，包括螺母本體，螺母本體內設置有螺紋段；以及六角法蘭面，六角法蘭面設置在螺母本體一側端面上；其中，螺紋段中的螺紋間距從防鬆螺母靠近六角法蘭面的一側到防鬆螺母的另一側逐漸增大。本實用新型提供的螺母，當自鎖緊變螺距防鬆螺母與標準螺栓嚙合時工作時，自鎖緊防鬆螺母自下而上的每圈螺紋都會產生徑向的變形，使得螺母與螺栓螺紋間的間隙減小，每圈螺紋牙能夠更加平均地承載，提高了螺紋聯接預緊力，實現自鎖防鬆功能。
09. 防鬆墊圈、螺栓元件和安裝結構 [ CN113653721 ] :
本發明公開了一種防鬆墊圈、螺栓元件和安裝結構，所述防鬆墊圈包括墊圈本體和多個鱗片，墊圈本體具有在其軸向上相對的第一面和第二面，第一面的至少一部分構造成波浪面，第一面的至少一部分為環繞墊圈本體的軸線的環形；多個鱗片環繞墊圈本體的軸線佈置，每個鱗片具有相對的根部和頂部，每個鱗片的根部設置在第二面的至少一部分上，每個鱗片從第二面向遠離第二面的方向傾斜延伸，以便每個鱗片的頂部相對其根部遠離第二面，其中每個鱗片的頂部在順時針方向上位於其根部的下游，或者每個鱗片的頂部在逆時針方向上位於其根部的下游。本發明實施例的防鬆墊圈具有結構簡單和使用方便等優點。
10. 鎖緊螺母 [ CN219795821 ] :
本實用新型公開了一種鎖緊螺母，包括螺母主體和蓋帽，螺母主體的中心設有螺紋孔，螺母主體的頂部端面開設有與螺紋孔相連通的環形開槽，環形開槽內放置有尼龍嵌環，環形開槽的底部環設有若干固定釘，尼龍嵌環通過所述固定釘固定在環形開槽中，蓋帽的底部設有連接片，連接片的底部設有連接環，螺母主體的頂部開設有環形安裝槽，連接環與環形安裝槽螺紋安裝。本實用新型通過在螺母上設置環形開槽，尼龍嵌環通過固定釘安裝在環形開槽中，並通過蓋帽的連接片壓緊尼龍嵌環，固定好尼龍嵌環的位置，裝配時不易打轉，需要更換時，只需打開蓋帽，將尼龍嵌環拔出更換即可，有利於螺母的回收利用。
11. 一種方便組裝的防鬆螺母 [ CN219795819 ] :
本實用新型涉及防鬆螺母技術領域，公開了一種方便組裝的防鬆螺母，包括設備主體，所述設備主體包括：用於與螺杆之間連接的鎖緊元件以及用於保護鎖緊元件在旋緊後不會因為誤觸導致鬆動的保護元件，所述保護元件活動連接於鎖緊元件的外側；通過設置設備主體，實現防鬆效果，本實用新型通過設置鎖緊元件配合保護元件，一體式的結構在使用時，可有效解決傳統技術中防鬆螺母大多通過添加墊片或卡銷對螺母以及螺杆之間進行限位固定，在組裝過程中操作複雜繁瑣，組裝要花費大量的時間，不便於使用人員使用的問題，有效增強裝置的實用性，方便使用人員使用。
----
二、以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035)為主要IPC分類號之扣件相關專利：
本項分類號(F16B035)之專利包括『一種耐磨損螺栓、一種可實現拉力調節的螺栓、一種牢固鉸接螺栓、一種擰斷後處理方便的機螺釘、一種防鬆動螺栓、一種高緊固度型U型螺栓、一種帶齒結構的車輪螺栓、一種分離式螺栓、一種不易滑動的汽車螺栓』等專利，以下為本期專利摘要說明。

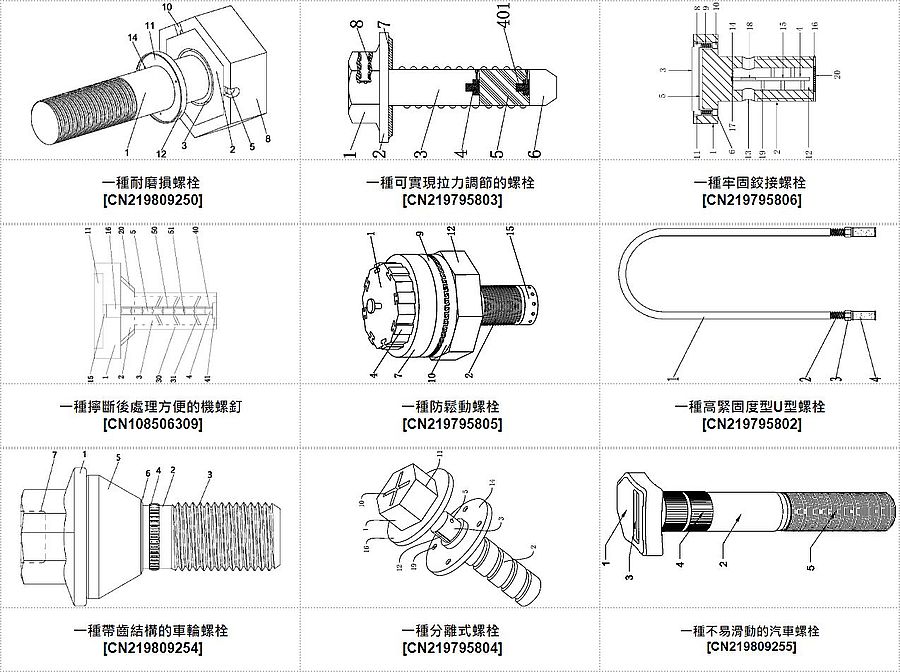

#專利代表圖 :
----
#專利摘要：
01. 一種耐磨損螺栓 [ CN219809250 ] :
本實用新型涉及螺栓技術領域，具體為一種耐磨損螺栓，其具有良好耐磨性，並且能夠有效的防止螺栓和螺孔被銹蝕，包括螺栓杆，螺栓杆的一端設置有螺帽，螺帽的內部設置有儲存槽，螺帽的側壁上設置有數個注油孔，每個注油孔的內部均安裝有堵頭，螺帽的中部設置有固定螺孔，固定螺孔的內部安裝有固定螺栓，螺帽的外部安裝有耐磨帽，耐磨帽的中部設置于通孔，耐磨帽的側壁上設置有數個安裝槽，螺栓杆的中部安裝有墊片，墊片邊緣的周圍設置有防漏圈，墊片靠近螺帽的一側設置有填充塊，墊片上設置有數個出油孔，注油孔的內部連通儲存槽，注油孔和堵頭通過螺紋連接，防漏圈的厚度大於墊片的厚度，防漏圈的材質為橡膠，耐磨帽的材質為硬質橡膠。
02. 一種可實現拉力調節的螺栓 [ CN219795803 ] :
本實用新型涉及螺栓領域，且公開了一種可實現拉力調節的螺栓，包括螺帽，所述螺帽內部的一側活動連接有卡緊結構，所述螺帽的底端固定連接有墊片，所述墊片的底端固定連接有螺栓杆，所述螺栓杆的底端活動連接有連接螺紋塊，所述連接螺紋塊的底端活動連接有導向塊，所述連接螺紋塊的頂端和底端活動連接有安裝結構。該可實現拉力調節的螺栓，通過卡塊與卡槽內部的卡合，並利用磁吸杆與磁吸孔內部的磁吸卡合，實現連接螺紋塊與螺栓杆之間的牢靠連接，繼而可通過上述步驟，實現多個連接螺紋塊之間分別與螺栓杆和導向塊之間的安裝固定，進而可改變本螺栓整體的長度，實現其整體拉力的調節，且調節後的整體結構強度更為穩定，便於使用。
03. 一種牢固鉸接螺栓 [ CN219795806 ] :
本申請公開了一種牢固鉸接螺栓，包括：螺帽、與螺帽一體成型的螺杆，其特徵在於，還包括：固定單元，其安裝在螺帽的頂端；過濾單元，其安裝在螺杆的內部；螺帽包括：圓槽，其設置在螺帽的頂端；環形槽，其設置在圓槽上；滑槽，其設置在圓槽的內壁上；固定單元包括：旋轉蓋，其安裝在圓槽內；一對彈簧，其一端分別安裝在固定塊的兩側；其中，一對彈簧套在環形槽內；一對橡膠塊，其分別安裝在各彈簧的另一端；在日常使用中，通過採用上述技術方案，通過旋轉蓋和橡膠塊的設置，螺栓與連接件的接觸面被橡膠塊所吸附被抵住，使螺栓更牢固，不易鬆脫。
04. 一種擰斷後處理方便的機螺釘 [ CN108506309 ] :
本發明公開了一種擰斷後處理方便的機螺釘，包括螺釘頭、過渡部、螺杆部、螺紋孔、螺柱、下擰動槽，所述螺釘頭頂部設有上擰動槽，螺釘頭底部固定有一個過渡部，過渡部底部固定有一個螺杆部，螺杆部上設有主外螺紋，所述螺杆部的軸線上開設有螺紋孔，螺紋孔的下開口處開設有一個下擰動槽，所述螺紋孔內壁上設有內螺紋，螺紋孔內擰有若干螺柱，螺柱上設有與內螺紋相配合的輔助外螺紋，螺柱的上下兩端均開設有輔助擰動槽。本發明通過將螺紋孔、螺柱、下擰動槽相互配合，使得機螺釘被擰斷後可通過擰出螺柱，最後擰動下擰動槽的方式將斷裂的機螺釘擰出，取出較為方便。
05. 一種防鬆動螺栓 [ CN219795805 ] :
本實用新型公開了一種防鬆動螺栓，包括螺栓帽，所述螺栓帽的底端固定安裝有螺栓體，所述螺栓體的外側面設有螺母，所述螺母的內側面與螺栓體的外側面螺紋套接，所述螺栓體的底端開設有安裝槽，所述螺栓體的底端設有儲油管，所述儲油管的頂端固定安裝有螺紋套。本實用新型通過咬合齒相互咬合完成固定，此時即可通過導向塊將固定套卡入限位槽的內部，並使其與上防鬆套之間相固定，完成固定後通過將多個限位卡塊卡入限位槽的內部，並使得彈簧柱與限位孔之間相互卡接即可完成固定，此時上防鬆套和下防鬆套相互咬合作用，使得螺栓體無法相對螺母轉動，完成防鬆處理，避免螺栓使用過程中發生異常鬆動影響固定效果。
06. 一種高緊固度型U型螺栓 [ CN219795802 ] :
本實用新型公開一種高緊固度型U型螺栓，包括U型螺杆，所述U型螺杆兩端周側面均開有外螺紋；所述U型螺杆兩端通過外螺紋螺紋連接有緊固螺母，所述U型螺杆兩端底部均套設有防護套，所述防護套的內表面與外螺紋螺紋連接，所述防護套位於緊固螺母的下方，本實用新型通過在外螺紋上設置防護套，避免螺紋粘附灰塵、泥巴、水泥等雜質，使得U型螺栓在長時間使用後，緊固螺母仍然能夠擰下，同時對緊固螺母進行限位支撐，避免因緊固螺母鬆動導致汽車板簧失效，緊固度較強，保證了車輛行駛的安全性。
07. 一種帶齒結構的車輪螺栓 [ CN219809254 ] :
本實用新型涉及螺栓技術領域，具體地說是一種帶齒結構的車輪螺栓。一種帶齒結構的車輪螺栓，包括螺栓頭部、直杆部、螺紋杆部，其特徵在於：所述的直杆部外緣設有一圈防滑齒，位於螺栓頭部與防滑齒之間的直杆部外側套設墊圈，墊圈靠近防滑齒的一側設有臺階。同現有技術相比，在車輪螺栓的直杆部增加防滑齒結構，防止墊圈脫落，並且齒狀結構體積較小，變形所需要的力更小，更加容易成型且模具壽命會更高。
08. 一種分離式螺栓 [ CN219795804 ] :
本申請涉及一種分離式螺栓，涉及螺栓領域，包括螺栓頭部與螺杆，所述螺杆上有插接塊，插接塊上開設有凹槽，所述螺栓頭部一側設置有用於插接塊卡接的卡接槽，卡接槽內設置有卡接在凹槽上的卡接結構，當螺栓頭部需要更換時，僅需要將需要更換的螺栓頭部沿螺杆軸向向外抽出，將新的螺栓頭部沿螺杆方向向內按壓即可完成更換，需要更換的螺栓頭部在維修後仍可繼續使用，本申請具有降低螺栓更換成本效果。
09. 一種不易滑動的汽車螺栓 [ CN219809255 ] :
本實用新型提供一種不易滑動的汽車螺栓，該汽車螺栓包括配套的主螺頭和螺杆，所述主螺頭上表面中間設有凹槽，所述螺杆上方為車配合部，所述螺杆下方為車牙部。所述主螺頭為不規則六邊柱體，所述不規則六邊柱體上下表面有四個角均為圓角且每兩個圓角之間共用的邊為凹狀弧形邊，所述主螺頭中間設有圓角矩形凹槽。本實用新型的不易滑動的汽車螺栓大大減小了拆卸難度，更加方便省力，並且螺杆上的豎形條狀紋路提升了汽車螺栓的固定效果，使汽車螺栓固定更加穩定，不會在固定之後造成晃動、脫落，可以起到防滑作用，且本實用新型的汽車螺栓定位性能好，使用方便。
----
三、以『螺帽或類似之螺紋接合元件』(F16B037)為主要IPC分類號之扣件相關專利：
本項分類號(F16B037)之專利包括『Single side access sheet metal nut、快速安裝螺帽、Isolating Blind Hole Fastener、Self-clinching fastener、Centering sleeve and fastening method、一種帶卡齒型保護裝置的軌道螺母、方便潤滑的螺母』等專利，以下為本期專利摘要說明。

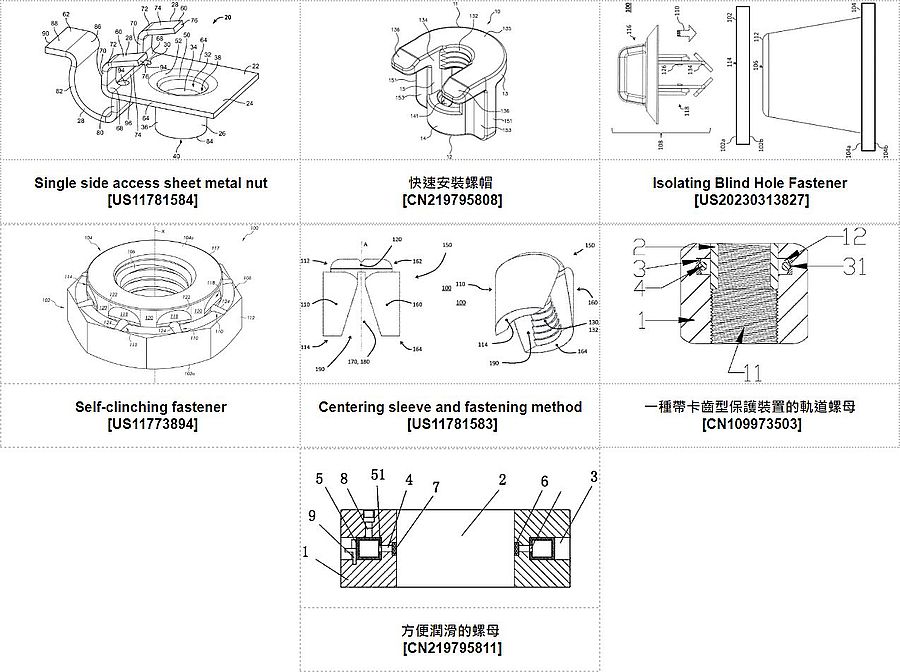

#專利代表圖 :
----
#專利摘要：
01. Single side access sheet metal nut [ US11781584 ] :
金屬片螺母包括具有平坦表面的底座。 金屬板螺帽還具有在底座下方延伸並包括內表面的套筒。 金屬板螺帽還包括至少兩個前凸緣和至少一個後凸緣。 至少兩個前凸緣位於底座的邊緣上並延伸至底座的平坦表面的正上方位置。 至少一後凸緣遠離底座的後表面延伸。 金屬板螺帽構造成當部件的底側受到限製或不可接近時透過單一孔牢固地緊固到部件的底側。
A sheet metal nut includes a base having a flat planar surface. The sheet metal nut also has a sleeve that extends below the base and includes an inner surface. The sheet metal nut further includes at least two front flanges and at least one rear flange. The at least two front flanges are positioned on an edge of the base and extend to a position directly above the flat planar surface of the base. The at least one rear flange extends away from a rear surface of the base. The sheet metal nut is configured to securely fasten to a bottom side of a component through a single aperture when the bottom side of the component is restricted or inaccessible.
02. 快速安裝螺帽 [ CN219795808 ] :
本申請屬於螺帽技術領域，提供一種快速安裝螺帽，包括進入端、穿出端、第一螺合部位以及第二螺合部位，第一螺合部位相對於進入端，第二螺合部位相對於穿出端，且相連於第一螺合部位；第一螺合部位具有第一孔槽、位於第一孔槽內的第一內螺牙以及徑向連通第一孔槽的第一避讓空間；第二螺合部位具有第二孔槽、位於第二孔槽的第二內螺牙以及連通于第二孔槽的第二避讓空間；第二孔槽與第一孔槽沿著中心軸線交錯配置，且第一螺合部位形成有迫緊端壁。本申請提供的螺帽可適當傾斜後在螺合件上穿套位移，再透過擺正及些許螺合操作，達到快速且牢靠地鎖固作業。
03. Isolating Blind Hole Fastener [ US20230313827 ] :
描述了一種用於將第一部件附接到第二部件的盲孔的隔離緊固件組件。 隔離緊固件組件包括夾子和隔離帽。 此夾子具有保持頭部和主體部分。 主體部分包括一對腿部，該對腿部間隔開並在保持頭部部分處柔性地彼此連接以限定通道。 隔離帽具有一對引導件。 每個引導件均具有緊固件保持特徵以接合併保持夾子。
Described is an isolating fastener assembly for attaching a first component to a blind hole of a second component. The isolating fastener assembly includes a clip and an isolating cap. The clip having a retaining head portion and a body portion. The body portion including a pair of legs spaced apart and flexibly connected to one another at the retaining head portion to define a channel. The isolating cap having a pair of guides. Each guide having a fastener-retention feature to engage and retain the clip.
04. Self-clinching fastener [ US11773894 ] :
一個用於塑料可變形的金屬面板附著的自鏈緊固件包括帶有中央軸的身體部分，身體部分的外圍表面沿垂直於中央軸的方向延伸。打孔部分是與中央軸的同軸性，並從身體部分延伸，使環形表面環繞著打孔的部分，打孔部分包括一個沿中央軸方向延伸的外圍外圍表面。一個間隔間隔的凸耳環繞著打孔的部分，並從環形表面向外伸出，其中一個凸耳的觸摸面配置為互動金屬基板，相對於假想的水平平面，接觸面逐漸下降。環形表面位於自鏈緊固件的徑向向外方向上。
A self-clinching fastener for attachment to a plastically deformable metal panel includes a body portion with a central axis, the body portion has an outer peripheral surface extending in a direction perpendicular to the central axis. A punch portion is coaxial with the central axis and extends from the body portion such that the annular-shaped surface encircles the punch portion, the punch portion includes an outer peripheral surface extending in the direction of the central axis. A plurality of spaced apart lugs encircle the punch portion and axially projecting outwards from the annular-shaped surface, one of the lugs has a contact face configured to engage the metal substrate, the contact face declining, relative to an imaginary horizontal plane on which the annular-shaped surface lies, in a radially outwards direction of the self-clinching fastener.
05. Centering sleeve and fastening method [ US11781583 ] :
在建築信封的子結構上安裝結構零件時，將袖子的袖子插為固定器，其設計基本上是作為空心的圓柱形袖子或分裂的空心圓柱形袖子的設計。它至少有兩個類似天溝的外殼元素，每個殼元素具有頭端和後端。外殼元素對稱地分組圍繞一個中心軸A，並跨越它們之間的中間空間，內表面彼此面對。殼元素彼此間隔間隔，並由軸線平行的縱向插槽隔開，除了頭端的連接接頭截面。例如，這些套筒放在緊固件上，並允許在立面板的預售孔中進行精確居中。套筒一直留在預先挖掘的孔中，直到完成緊固件的居中為止，然後通過開車式緊固件來安全地彈出。
A sleeve for the centering of fasteners when installing structural parts on substructure of a building envelope is designed substantially as a hollow cylindrical sleeve body or split hollow cylindrical sleeve body. It has at least two gutter-like shell elements each having a head end and a rear end. The shell elements are grouped symmetrically about a central axis A and span between them a middle space with inner surfaces facing each other. The shell elements are spaced apart from each other and separated by axially parallel longitudinal slots, except for a connecting joint section at the head end. These sleeves are placed on a fastener and allow a precise centering in the predrilled hole of a facade plate, for example. The sleeve remains in the predrilled hole until such time as the centering of the fastener has been accomplished and is then ejected safely by driving the fastener home.
06. 一種帶卡齒型保護裝置的軌道螺母 [ CN109973503 ] :
本發明公開了一種帶卡齒型保護裝置的軌道螺母，包括螺母本體、內襯套、磁鐵片和鋼珠，所述螺母本體的螺紋孔內壁上設有若干條截面為弧形的滑槽，所述滑槽位於螺母本體其中一端靠近端部處且徑向深度逆螺紋孔的螺紋轉向逐漸增大從而形成淺口側和深口側，所述滑槽內設有若干個阻止鋼珠從深口側向淺口側運動的彈性凸起，所述磁鐵片固定在深口側的端部，所述鋼珠位於滑槽內部，所述內襯套插入螺紋孔中並封閉住滑槽的開口，通過在滑槽的深口側設置磁鐵片吸引鋼珠，限制鋼珠由於重力因素在滑槽內移動；通過在滑槽內設置彈性凸起，可有效配合磁鐵片阻止鋼珠從深口側向淺口側運動。
07. 方便潤滑的螺母 [ CN219795811 ] :
本實用新型公開了一種方便潤滑的螺母，包括螺母主體，螺母主體上開設有螺紋孔，螺母主體的外側開設有環形槽，螺母主體上開設有若干連通環形槽和螺紋孔的潤滑通道，所述環形槽的外側轉動安裝有儲油環，儲油環的內部設有儲油腔，儲油腔內儲存有潤滑油，所述儲油環靠近螺紋孔的內側表面開設有若干出油通道，所述儲油環上開設有加油口。本實用新型通過在螺母上設置儲油環，由儲油環內的潤滑油對潤滑通道供油，對螺母的內部進行潤滑，防止螺母生銹，保證螺母可以正常拆卸；通過轉動儲油環的方式連通注油孔，注油時出油通道不與潤滑通道相連通，可以很好地控制潤滑油的添加量，避免添加過多導致潤滑油滲出，造成浪費。
----
四、以『在擰入螺釘之物體中形成螺紋之螺釘，如木螺釘，自攻螺釘』(F16B025)為主要IPC分類號之扣件相關專利：
本項分類號(F16B025)之專利包括『一種防鬆自攻螺釘、一種六角法蘭梅花槽自擠螺釘、一種自攻螺釘、Fastening Structure and Keyboard Device』等專利，以下為本期專利摘要說明。

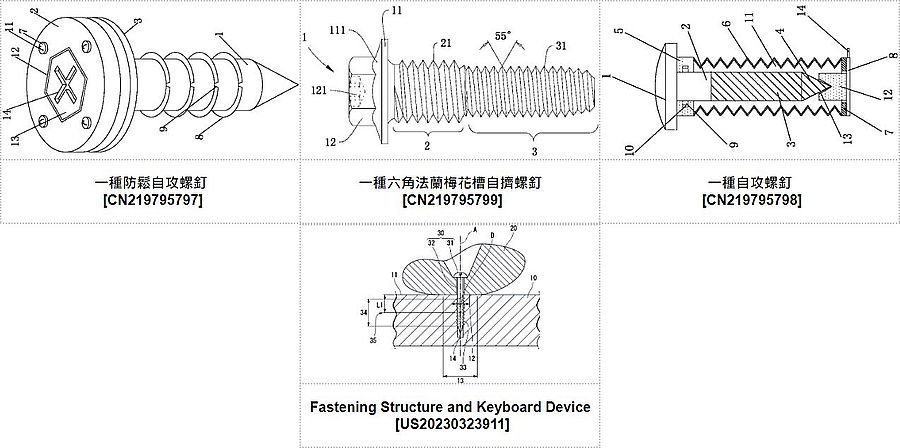

#專利代表圖 :
----
#專利摘要：
01. 一種防鬆自攻螺釘 [ CN219795797 ] :
本申請公開了一種防鬆自攻螺釘，涉及自攻螺釘技術領域，改善當後期需要取出螺釘時，由於圓凸卡在凹槽內，導致轉動螺帽時防鬆動法蘭會對螺帽產生阻礙，不利於螺釘的拆卸的問題，包括螺釘和固定連接在螺釘一端的螺帽，所述螺釘的外部活動套接有防鬆盤，所述防鬆盤遠離螺帽的一側固定連接有若干防鬆卡釘，所述防鬆盤靠近螺帽的一側開設有多個環形分佈的防鬆卡槽，所述螺帽的邊緣處開設有多個環形分佈的插口，所述插口內過盈插接有防鬆卡柱。本申請通過插口和防鬆卡柱的設置，當需要取出螺釘時，可借助拉環將防鬆卡柱從防鬆卡槽內拔出，解除螺帽與防鬆盤之間的相互制約，從而便於對螺釘進行轉動拆卸。
02. 一種六角法蘭梅花槽自擠螺釘 [ CN219795799 ] :
本實用新型公開了一種六角法蘭梅花槽自擠螺釘，涉及薄板安裝領域，其技術方案要點是：包括螺釘頭及與螺釘頭固定連接的螺杆，所述螺釘頭遠離螺杆的一端設置有操作槽，所述螺杆包括與盤頭固定連接的鎖緊螺紋段以及固定連接在鎖緊螺紋段遠離盤頭一端的攻入螺紋段，所述攻入螺紋段遠離鎖緊螺紋段的一端設置有平面形的杆端，所述鎖緊螺紋段的外圓周面上設置有鎖緊螺紋，所述攻入螺紋段呈圓臺狀，且所述攻入螺紋段的直徑由鎖緊螺紋段朝向杆端遞減，所述攻入螺紋段的外圓周面上設置有攻入螺紋，所述鎖緊螺紋和攻入螺紋均採用雙線螺紋。本實用新型具有攻入扭矩小，不容易損壞工件，鎖緊扭矩大，工件連接穩定性高的優點。
03. 一種自攻螺釘 [ CN219795798 ] :
本實用新型公開了一種自攻螺釘，涉及螺釘技術領域，改善現有自攻螺釘的尖端通常直接裸漏在外部，在拿取使用或者攜帶時，在使用人員注意力分散的情況下，易出現尖端傷人的情況的問題，包括螺頭，所述螺頭的一側固定連接有圓杆，所述圓杆遠離螺頭的一端固定連接有螺杆，所述螺杆的末端固定連接有自攻尖端；所述圓杆的外表面轉動安裝有橡膠環，所述橡膠環的一側固定連接有波紋橡膠套，所述波紋橡膠套套裝在螺杆的表面，所述波紋橡膠套遠離橡膠環的一端固定連接有橡膠環形板，所述橡膠環形板的一側粘接有連接片。本實用新型通過波紋橡膠套將螺杆與外部環境進行隔離，不易使螺杆的表面出現銹蝕的情況，利於儲存和放置。
04. Fastening Structure and Keyboard Device [ US20230323911 ] :
通過使用螺釘將固定成分固定到木製成分的固定結構，其中木製成分由木材製成，其特異性重力為0.08 g/cm3至0.85 g/cm3，螺釘具有標稱直徑為0.8毫米至3.5毫米，包括有效螺釘部分的縱向方向的中性位置之間的距離，這是木製成分和雄性螺釘部分在螺釘網中形成的部分，一起形成，與待命成分接觸的木製成分的表面為1 mm至15 mm。
A fastening structure for fastening a to-be-fastened component to a wooden component by using a screw, wherein the wooden component is made of wood having a specific gravity of 0.08 g/cm3 to 0.85 g/cm3 inclusive, the screw has a nominal diameter of 0.8 mm to 3.5 mm inclusive, and the distance between a neutral position in a longitudinal direction of an effective screw part, which is the portion where the wooden component and a male screw part formed in a shaft part of the screw mesh together, and the surface of the wooden component that comes into contact with the to-be-fastened component is 1 mm to 15 mm inclusive.
----
五、以『不帶螺紋之栓；銷，包括可變形元件；鉚釘』(F16B019)為主要IPC分類號之扣件相關專利：
本項分類號(F16B019)之專利包括『一種無耳螺紋抽芯鉚釘、插銷鉚釘、一種用於多層電源板的臺階鉚釘』等專利，以下為本期專利摘要說明。

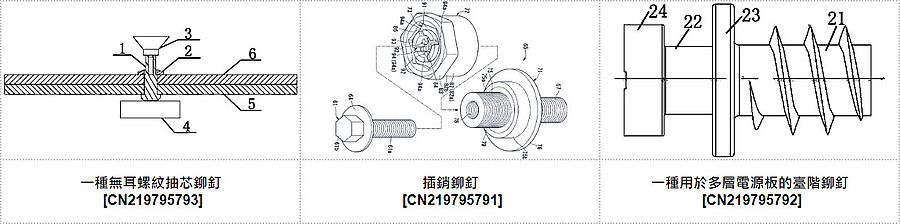

#專利代表圖 :
----
#專利摘要：
01. 一種無耳螺紋抽芯鉚釘 [ CN219795793 ] :
本方案公開了鉚釘技術領域的一種無耳螺紋抽芯鉚釘，包括釘體和芯杆，釘體內部貫通，釘體包括依次一體成型的內螺紋管、變形套管、釘體承減區和頭部，頭部內設有喇叭狀的端面沉孔，頭部端面形狀非圓形，變形套管的厚度小於內螺紋管和釘體承剪區的厚度，芯杆包括依次一體成型的螺紋段、芯杆承剪區和沉頭，釘體套接在芯杆外部，內螺紋管與螺紋段螺紋連接，沉頭嵌入在端面沉孔內。本裝置結構簡單，通過無耳螺紋鉚釘對工件進行鉚接，可增加鉚接後的穩定性。
02. 插銷鉚釘 [ CN219795791 ] :
本實用新型屬於插銷技術領域，涉及一種插銷鉚釘。它解決了現有技術中的鉚釘無法保證兩者連接穩定性及固定物(木材)周向鬆脫及偏位元等情況。本插銷鉚釘，包括插銷主體段，在插銷主體段的前端設有倒角，在插銷主體段的後端設有圓錐段和連接于圓錐段後端的圓柱段，圓柱段的直徑大於插銷主體段的直徑，在圓柱段上設有若干呈圓周分佈並且沿著圓柱段軸向設置的鉚接齒牙，鉚接齒牙延長于圓錐段上並且設于圓錐段上的鉚接齒牙寬度從前向後逐漸縮小。本申請優點：通過鉚接齒牙將固定物(木材)內孔壁進行咬緊，以保證連接的穩定性，以防止固定物(木材)出現周向鬆脫及偏位元等情況，且鉚接齒牙延長于圓錐段上前向後逐漸縮小，便於施加作用力。
03. 一種用於多層電源板的臺階鉚釘 [ CN219795792 ] :
本實用新型公開了一種用於多層電源板的臺階鉚釘，包括：鉚釘帽和垂直連接於所述鉚釘帽的連杆，所述連杆為中空結構，所述連杆包括相連接的開花區域和非開花區域，所述非開花區域包括兩端，分別為第一端和第二端，第一端連接於所述開花區域，第二端連接於所述鉚釘帽，第一端的壁厚大於所述第二端的壁厚。本申請將靠近壓合部分的壁厚加厚，從而增加鉚釘的硬度，防止在壓合滑板層偏的不良現象的發生。
----
若需專利檢索及分析服務，請洽國立高雄科技大學 鍛造輥軋工程研究中心。
TEL : 07-3814526 分機 15456 / EMAIL : nkust.fastener@gmail.com
----
