2025-05-No1-扣件知識文章

余征諴博士 / 國立高雄科技大學 鍛造輥軋工程研究中心

各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件知識文章 (2025-05-No-1)：

#知識主題 : #螺栓無毛邊切邊模具設計方法

隨著汽車工業的發展進步，客戶對於扣件的品質要求日益提高，部分螺栓產品在鍛造成形後，需要對凸緣或外形進行切邊處理，切邊工序會產生毛邊(毛刺)，毛邊會導致墊圈變形或損壞，造成螺栓無法與墊圈有效緊固結合，因此需要額外對螺栓進行去除毛邊作業。

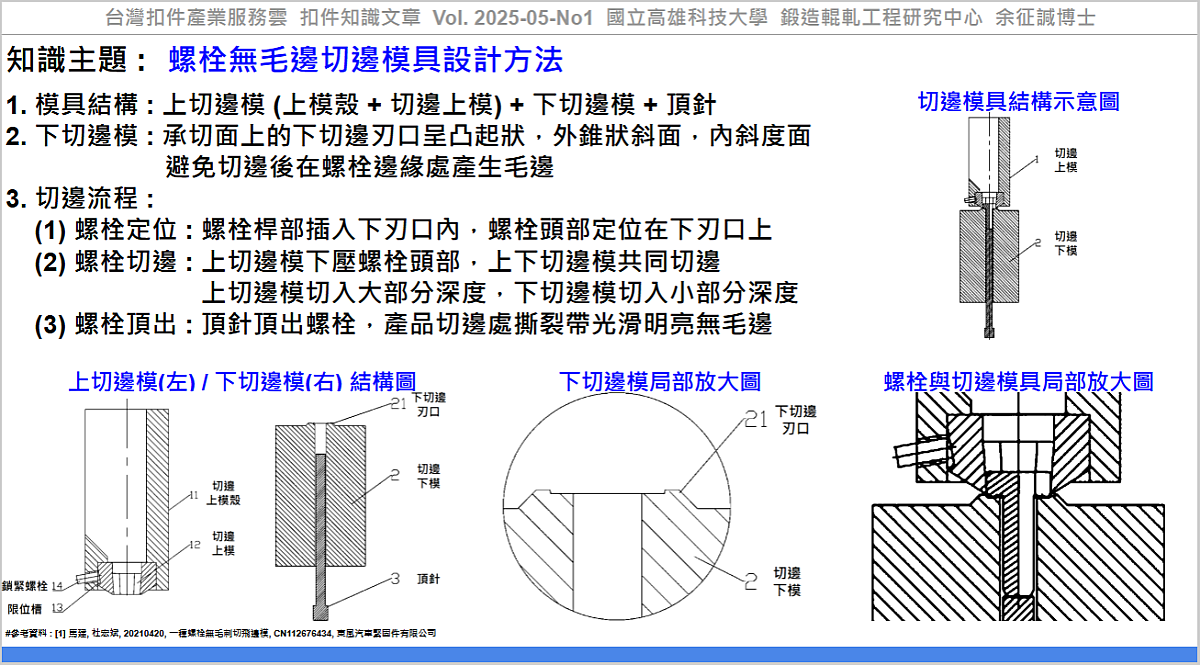

馬等人[1]提出一種螺栓無毛刺切飛邊模具設計方法，模具包括上切邊模與下切邊模；上切邊模由切邊上模殼與切邊上模組成，採取可拆卸式設計，在限位槽處以鎖緊螺栓鎖固。下切邊模為一整體式結構，承切面上的下切邊刃口呈凸起狀，刃口外側為錐狀斜面，內側為具有斜度面，可避免鐵屑飛入各部件之間，以避免發生模具失穩失效問題。上下切邊模的刃口配合共同切除螺栓頭的邊部(凸緣、法蘭部)。

切邊作業流程：

1. 螺栓定位：螺栓桿部插入至下切邊刃口內，螺栓頭部定位在下切邊刃口上。

2. 螺栓切邊：上切邊模下壓螺栓頭部，上切邊模與下切邊模共同切邊，上切邊模切入大部分深度，下切邊模切入小部分深度。

3. 螺栓頂出：頂針將螺栓頂出，頂出後產品切邊處撕裂帶光滑明亮無毛邊。

此切邊模具設計方法，下切邊模切刃為凸起狀，能避免切邊後在螺栓邊緣處產生毛邊，不需額外進行去毛邊作業，能確保產品品質及提高生產效率。應用該技術，可協助產業透過『螺栓無毛邊切邊模具設計方法』，建立『螺栓鍛造成形技術』之技術能量及相關研究開發之參考資料。

----

#參考資料：

[1] 馬建, 杜宏斌, 20210420, 一種螺栓無毛刺切飛邊模, CN112676434, 東風汽車緊固件有限公司, https://worldwide.espacenet.com/patent/search?q=pn%3DCN112676434A

[2] 台灣扣件產業服務雲, 扣件知識文章, Vol. 2025-05-No1, 螺栓無毛邊切邊模具設計方法, https://www.tw-fastener.com/tfsc/knowledge/BLP_4213281a-68f8-4821-b924-9d10e6c63ce4

----

Tag: #Fastener, #Bolt, #Trimming, #Die, #Screw.

----
