2024-06-No1-扣件知識文章

余征諴博士 / 國立高雄科技大學 鍛造輥軋工程研究中心

各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件知識文章 (2024-06-No-1)：

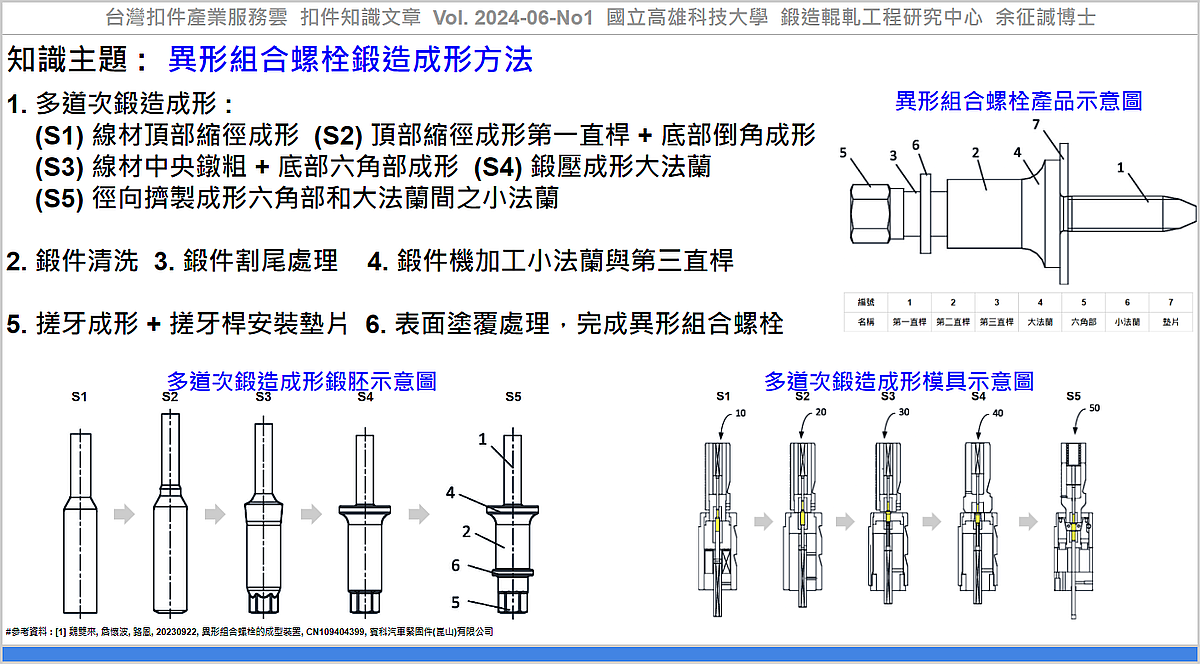

#知識主題 : #異形組合螺栓鍛造成形方法

異形組合螺栓現有製造方法，多採用機加工方式製造，生產週期長、效率低且材料利用率低，機加工件產品強度不足，影響使用壽命。為解決這些問題，採用冷鍛成形技術，可維持線材內金屬流線的完整性，進而增強產品強度，提高生產效率和材料利用率，可改善異形組合螺栓的生產方法與螺栓性能。

魏等人[1]提出異形組合螺栓製造方法，包括：

一、多道次鍛造成形方法：

第一道次(S1)：線材頂部進行縮徑成形。
第二道次(S2)：線材頂部進一步縮徑成形，形成第一直桿，同時線材底部倒角成形。
第三道次(S3)：線材中部鐓粗成形，線材底部成形六角部。
第四道次(S4)：線材鍛壓成形大法蘭。
第五道次(S5)：徑向擠製成形六角部和大法蘭間之小法蘭。

二、以清洗機清洗鍛件。
三、鍛件進行割尾處理，使第一直桿尾部呈錐形。
四、鍛件進行機加工，形成異形組合螺栓的小法蘭和第三直桿。
五、鍛件進行搓牙處理，同時在搓牙的桿徑上安裝墊片。
六、對搓牙後的異形組合螺栓的表面進行塗覆處理，完成異形組合螺栓成品。
七、對異形組合螺栓的成品進行品質檢驗，以剔除不良品。

應用該技術，可協助產業透過『異形組合螺栓鍛造成形方法』，建立『螺栓鍛造成形技術』之技術能量及相關研究開發之參考資料。

----

#參考資料：

[1] 魏雙來, 詹懷波, 路鳳, 20230922, 異形組合螺栓的成型裝置, CN109404399, 賓科汽車緊固件(崑山)有限公司, https://patents.google.com/patent/CN109404399B

[2] 台灣扣件產業服務雲, 扣件知識文章, Vol. 2024-06-No1, https://www.tw-fastener.com/tfsc/knowledge/BLP_c2576021-32bc-4a46-a56b-d71c8d8ced8e

----

Tag: #Fastener, #Bolt, #Forging.

----
