2024-06-Q2-主題式專利分析

余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心

各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本季主題式專利分析(2024-06-Q2)：

#主題：#扣件高速成形機專利分析



#摘要



扣件 (fastener) 汎指螺絲(screw)、螺栓(bolt)、螺帽(nut)及墊圈(washer)等產品，扣件主要功能為提供鎖固功能，將各種零件結合為各式元件或系統。近年來扣件廠商為提高扣件之附加價值，發展出防盜、防鬆、輕量化、複合化等特殊高值化扣件產品。隨著製造業的快速發展和市場需求的增長，傳統的生產方式已無法滿足高效率和高品質的要求。因此，開發高速成形機成為提升扣件生產能力的關鍵。首先，高速成形機顯著提高了生產效率。傳統成形技術通常效率較低，且生產過程中存在多道工序需要手動轉移。然而，高速成形機採用多工位設計，允許多個工序同時進行，大幅提升生產速度，縮短生產週期，滿足市場對快速交貨的需求。其次，精密夾鉗和高精度成形技術提高了產品的品質。高速成形機能確保工件在高速運行過程中的精確定位，減少次品率，保證扣件的品質和一致性，這對於保證產品性能和安全性至關重要。此外，創新技術如碎屑分離機構，不僅提升了生產環境的清潔度，還減少了因碎屑堆積導致的機器故障，延長了設備的使用壽命，進一步提高了生產線的穩定性和持續運行能力。市場對各類高性能扣件產品的需求不斷增加，高速成形機能適應多樣化的生產需求，靈活調整以滿足不同尺寸和規格的扣件生產，這使得企業能夠快速響應市場變化，提升競爭力。高速成形機的應用還帶來了成本的降低。儘管初期投資較大，但隨著生產效率的提升和次品率的降低，單位產品的生產成本得以顯著降低，提高了企業的經濟效益。綜上所述，開發扣件高速成形機是現代工業生產發展的必然選擇。它不僅提升了生產效率和產品質量，還滿足了市場多樣化需求，並降低了生產成本，對於推動扣件產業的技術升級和市場競爭力具有重要意義。

以下為本期主題式專利分析，詳細專利資訊請參閱專利清單。

----
#參考資料：
[1] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2024-06-No2, https://www.tw-fastener.com/tfsc/knowledge/BLP_12ccf258-ae13-48a2-878c-786ae7288f57

[2] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2024-06-No2, 專利清單 EXCEL, https://docs.google.com/spreadsheets/d/1NpiQ2reOar2iLGQ2SRE8vyALsGQAVFy9/edit?usp=drive_link&ouid=112972152770097436121&rtpof=true&sd=true

[3] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2024-06-No2, 專利説明書 PDF, https://drive.google.com/drive/folders/1XzcxMjXunZtc7d9lKJzB-l7iPxTM-uAG?usp=sharing

----
(點擊開啓全文: https://www.tw-fastener.com/tfsc/knowledge/BLP_12ccf258-ae13-48a2-878c-786ae7288f57 )
----
Tag : #Fasteners, #Patent, #Review .
----



一、專利檢索



本次專利檢索利用台灣、中國、美國之專利智慧財產局資料庫，於標題、摘要、專利項(title, abstract, claim, TAC)及國際專利分類號(IPC)等欄位搜尋智慧扣件之相關專利，專利檢索條件如下所列，經人工判讀篩選，契合本次專利分析主題之專利數為64件。

專利檢索條件：

TAC:(緊固件 扣件 螺絲 螺釘 螺帽 螺母 螺栓 Fastener bolt nut screw anchor) AND TAC:(高速 "High speed") AND TAC:(打頭 成型 成形 Former "Forming machine" "machine" "Cold form" 冷鍛 冷鐓 熱鍛 熱鍛 溫鍛 "Warm form" "Hot form") AND IC:(B21D B21J B21K)



二、專利權人分析

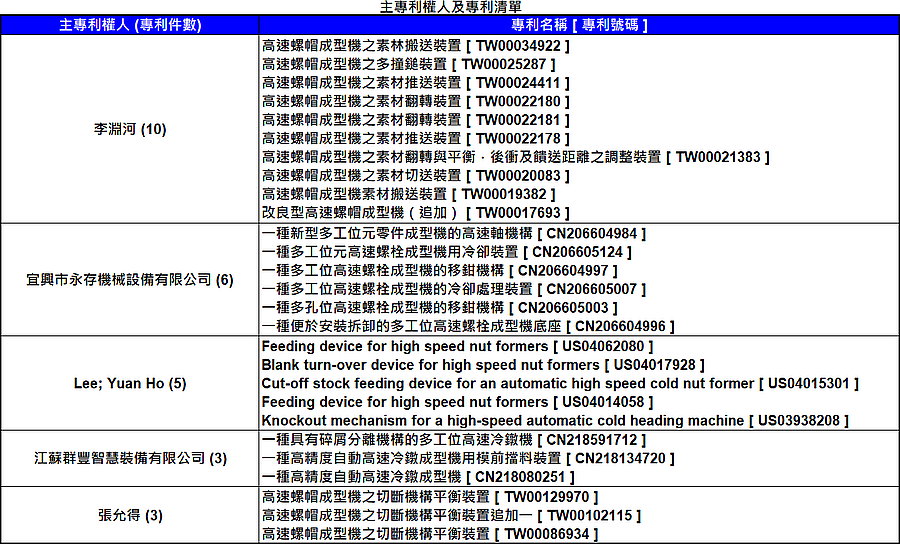

根據專利權人國家別分析統計資料(詳細專利資訊請參閱專利清單)，各申請國之專利權人數及專利件數，分別為：台灣(TW)17件、美國(US)6件、中國(CN)41件。

利用專利權人及專利主IPC，進行技術分類與各專利權人之專利佈局，其中以『B21K027』為主要技術，著重在發展高速成形機之切斷機構平衡、素材切送、素材推送、素材搬送、素材翻轉、移鉗裝置等技術。專利權人以李淵河(10件專利)、宜興市永存機械設備有限公司(6件專利)、Lee; Yuan Ho(5件專利)、江蘇群豐智慧裝備有限公司(3件專利)、張允得(3件專利)等專利權人擁有較多專利(參考下表)。

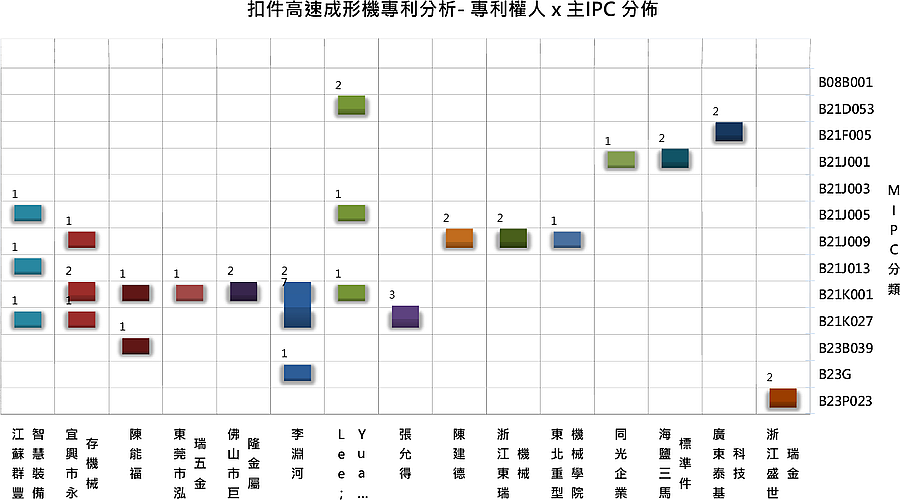

(參考專利權人與主IPC分佈圖，詳細專利資訊請參閱專利清單)





----



三、技術功效分析

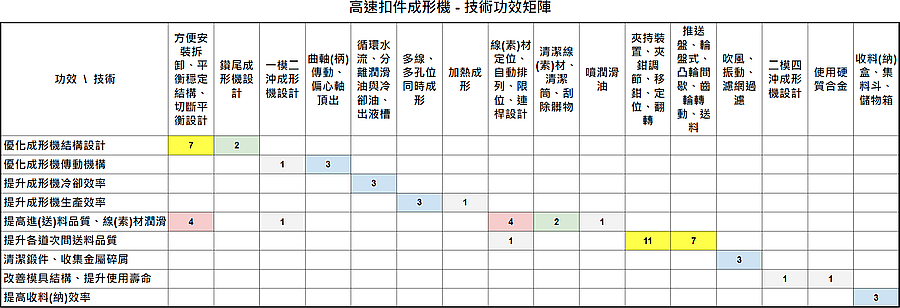

透過解析專利説明文件，建立專利之技術與功效矩陣(如下圖)，『扣件高速成形機專利分析』，主要功效為『優化成形機結構設計、提高進(送)料品質、線(素)材潤滑與，提升各道次間送料品質』等功效，依專利功效分類爲：(1) 優化成形機結構設計(2)優化成形機傳動機構(3)提升成形機冷卻效率(4)提升成形機生產效率(5)提高進(送)料品質、線(素)材潤滑(6)提升各道次間送料品質(7)清潔鍛件、收集金屬碎屑(8)改善模具結構、提升使用壽命 (9) 提高收料(納)效率等功效。

以下為各專利之技術功效摘要説明，詳細專利資訊請參閱專利清單。

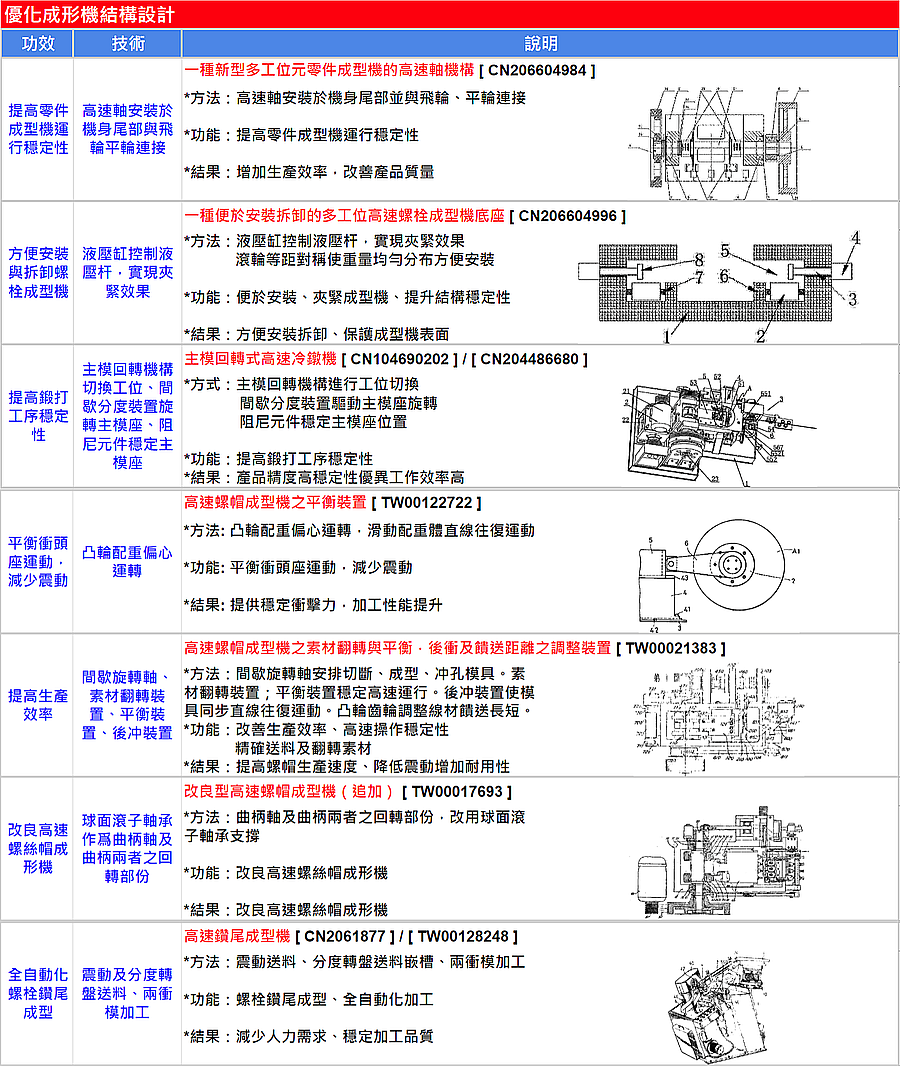

(1) 優化成形機結構設計



*利用高速軸安裝於機身尾部與飛輪平輪連接，提高零件成型機運行穩定性 [  CN206604984  ]

*利用液壓缸控制液壓杆，實現夾緊效果，方便安裝與拆卸螺栓成型機 [  CN206604996  ]

*利用主模回轉機構切換工位、間歇分度裝置旋轉主模座、阻尼元件穩定主模座，提高鍛打工序穩定性 [  CN104690202  ]

*利用凸輪配重偏心運轉，平衡衝頭座運動，減少震動 [  TW00122722  ]

*利用間歇旋轉軸、素材翻轉裝置、平衡裝置、後冲裝置，提高生產效率 [  TW00021383  ]

*利用球面滾子軸承作爲曲柄軸及曲柄兩者之回轉部份，改良高速螺絲帽成形機 [  TW00017693  ]

*利用震動及分度轉盤送料、兩衝模加工，全自動化螺栓鑽尾成型 [  CN2061877  ]

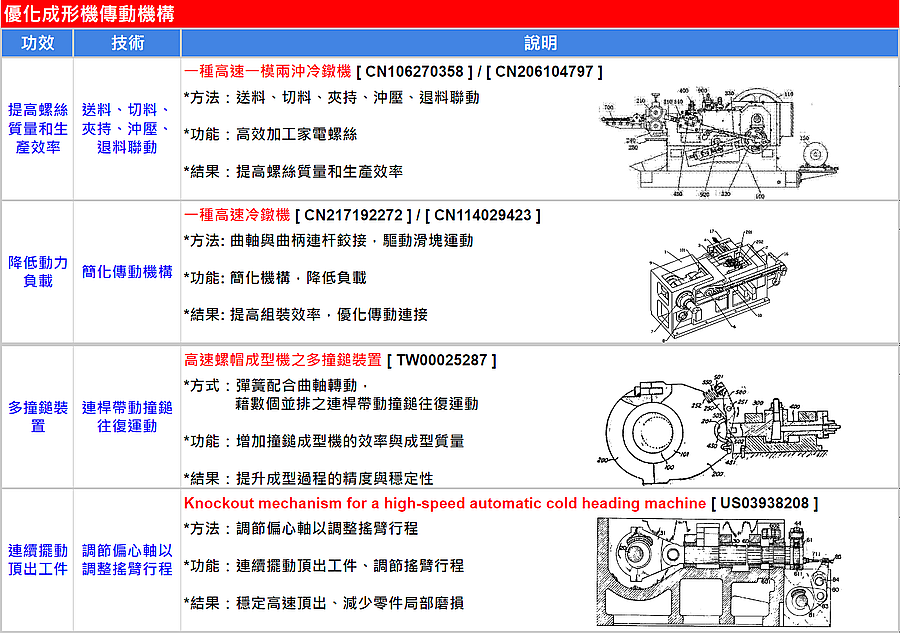

(2)優化成形機傳動機構



*利用送料、切料、夾持、沖壓、退料聯動，提高螺絲質量和生產效率 [  CN106270358  ]

*利用簡化傳動機構，降低動力負載 [  CN217192272  ]

*利用連桿帶動撞鎚往復運動，多撞鎚裝置 [  TW00025287  ]

*利用調節偏心軸以調整搖臂行程，連續擺動頂出工件 [  US03938208  ]

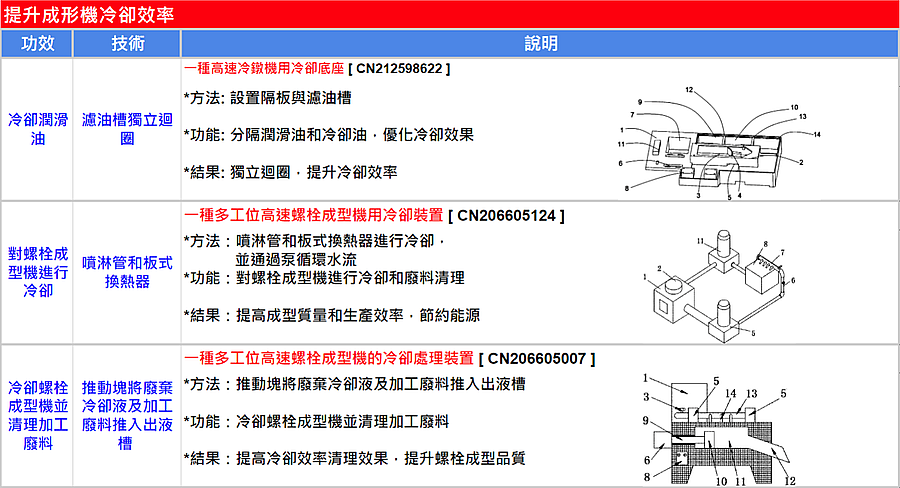

(3)提升成形機冷卻效率



*利用濾油槽獨立迴圈，冷卻潤滑油 [  CN212598622  ]

*利用噴淋管和板式換熱器，對螺栓成型機進行冷卻 [  CN206605124  ]

*利用推動塊將廢棄冷卻液及加工廢料推入出液槽，冷卻螺栓成型機並清理加工廢料 [  CN206605007  ]

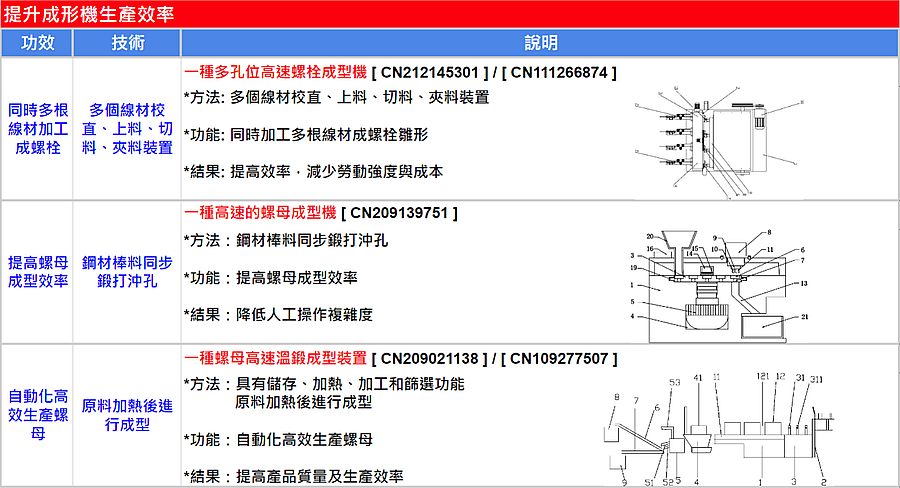

(4)提升成形機生產效率



*利用多個線材校直、上料、切料、夾料裝置，同時多根線材加工成螺栓 [  CN212145301  ]

*利用鋼材棒料同步鍛打沖孔，提高螺母成型效率 [  CN209139751  ]

*利用原料加熱後進行成型，自動化高效生產螺母 [  CN209021138  ]

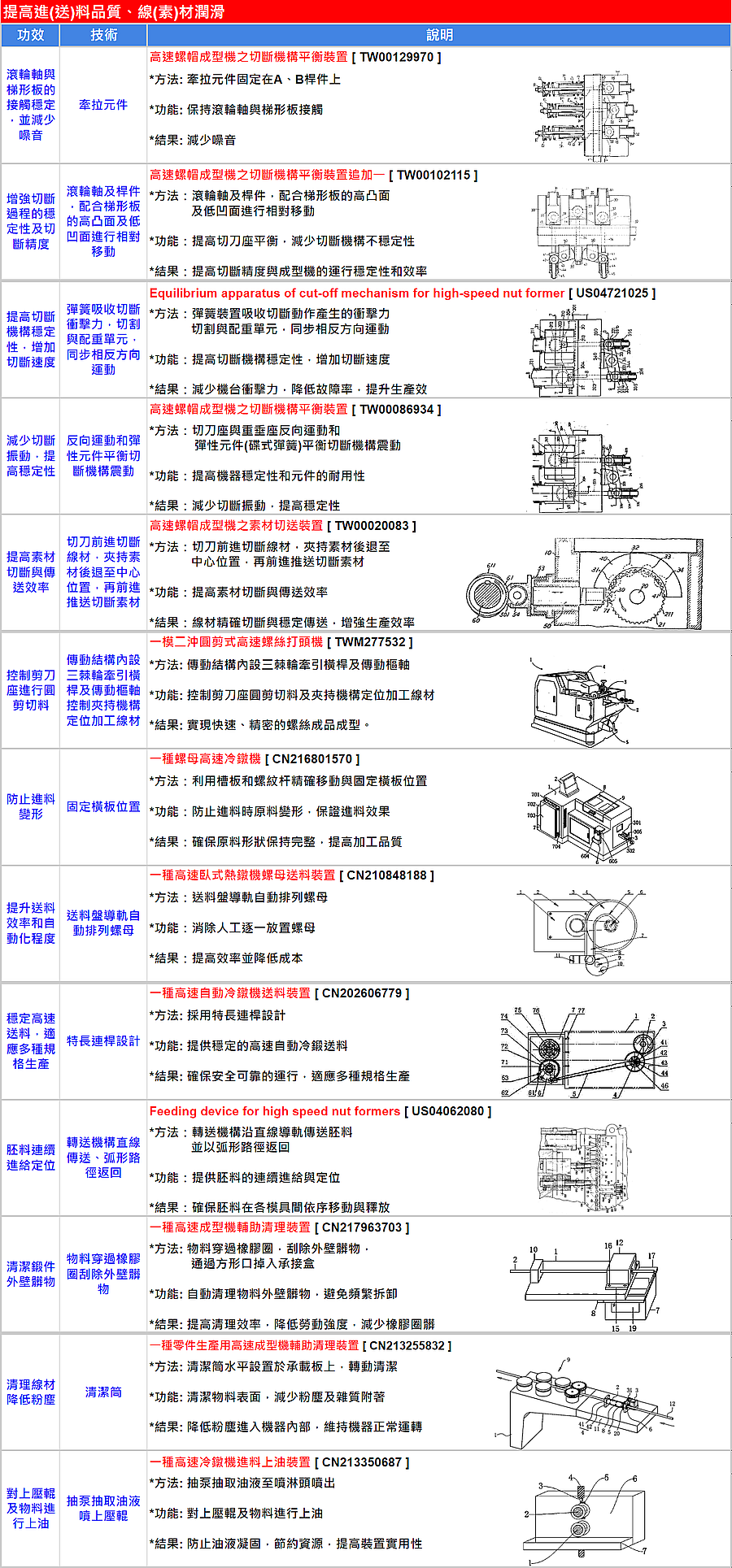

(5)提高進(送)料品質、線(素)材潤滑



*利用牽拉元件，滾輪軸與梯形板的接觸穩定，並減少噪音 [  TW00129970  ]

*利用滾輪軸及桿件，配合梯形板的高凸面及低凹面進行相對移動，增強切斷過程的穩定性及切斷精度 [  TW00102115  ]

*利用彈簧吸收切斷衝擊力，切割與配重單元，同步相反方向運動，提高切斷機構穩定性，增加切斷速度 [  US04721025  ]

*利用反向運動和彈性元件平衡切斷機構震動，減少切斷振動，提高穩定性 [  TW00086934  ]

*利用切刀前進切斷線材，夾持素材後退至中心位置，再前進推送切斷素材，提高素材切斷與傳送效率 [  TW00020083  ]

*利用傳動結構內設三棘輪牽引橫桿及傳動樞軸控制夾持機構定位加工線材，控制剪刀座進行圓剪切料 [  TWM277532  ]

*利用固定橫板位置，防止進料變形 [  CN216801570  ]

*利用送料盤導軌自動排列螺母，提升送料效率和自動化程度 [  CN210848188  ]

*利用特長連桿設計，穩定高速送料，適應多種規格生產 [  CN202606779  ]

*利用轉送機構直線傳送、弧形路徑返回，胚料連續進給定位 [  US04062080  ]

*利用物料穿過橡膠圈刮除外壁髒物，清潔鍛件外壁髒物 [  CN217963703  ]

"*利用清潔筒，清理線材降低粉塵 [  CN213255832  ]

*利用抽泵抽取油液噴上壓輥，對上壓輥及物料進行上油 [  CN213350687  ]

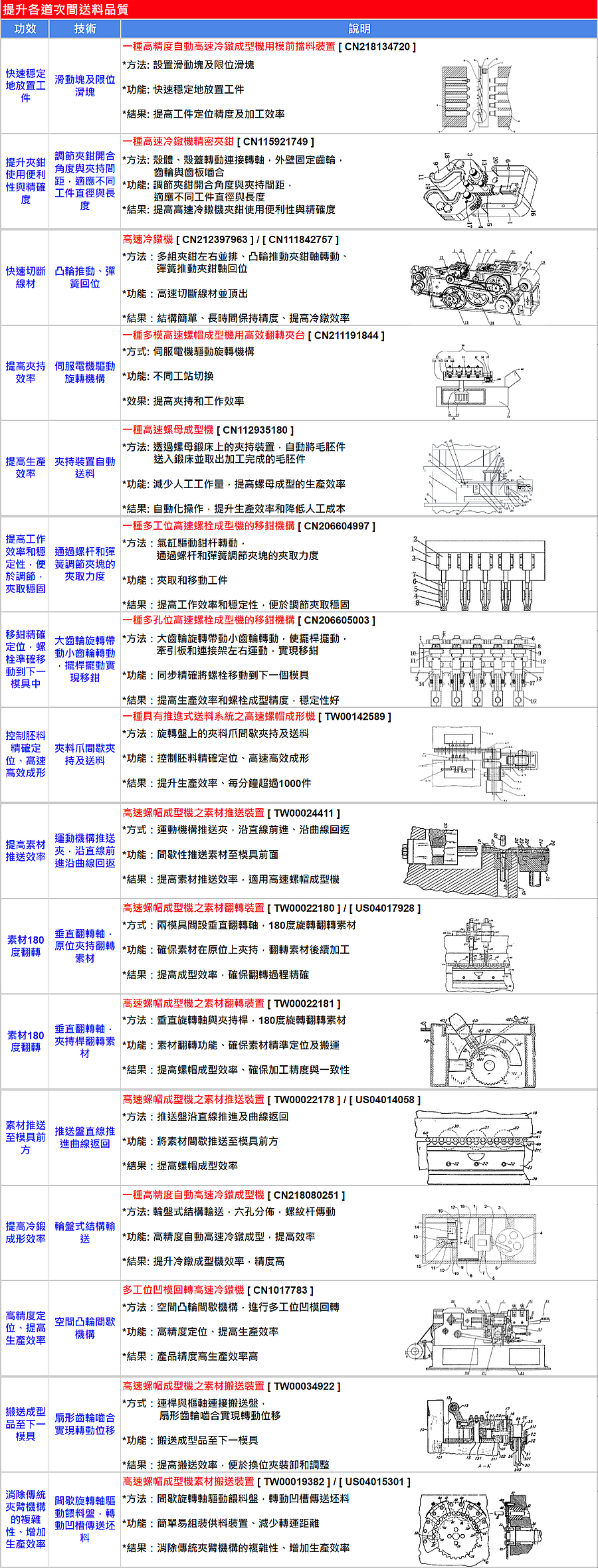

(6)提升各道次間送料品質



*利用滑動塊及限位滑塊，快速穩定地放置工件 [  CN218134720  ]

*利用調節夾鉗開合角度與夾持間距，適應不同工件直徑與長度，提升夾鉗使用便利性與精確度 [  CN115921749  ]

*利用凸輪推動、彈簧回位，快速切斷線材 [  CN212397963  ]

*利用伺服電機驅動旋轉機構，提高夾持效率 [  CN211191844  ]

*利用夾持裝置自動送料，提高生產效率 [  CN112935180  ]

*利用通過螺杆和彈簧調節夾塊的夾取力度，提高工作效率和穩定性，便於調節，夾取穩固 [  CN206604997  ]

*利用大齒輪旋轉帶動小齒輪轉動，擺桿擺動實現移鉗，移鉗精確定位，螺栓準確移動到下一模具中 [  CN206605003  ]

*利用夾料爪間歇夾持及送料，控制胚料精確定位、高速高效成形 [  TW00142589  ]

*利用運動機構推送夾，沿直線前進沿曲線回返，提高素材推送效率 [  TW00024411  ]

*利用垂直翻轉軸，原位夾持翻轉素材，素材180度翻轉 [  TW00022180  ]

*利用垂直翻轉軸，夾持桿翻轉素材，素材180度翻轉 [  TW00022181  ]

*利用推送盤直線推進曲線返回，素材推送至模具前方 [  TW00022178  ]

*利用輪盤式結構輸送，提高冷鍛成形效率 [  CN218080251  ]

*利用空間凸輪間歇機構，高精度定位、提高生產效率 [  CN1017783  ]

*利用扇形齒輪嚙合實現轉動位移，搬送成型品至下一模具 [  TW00034922  ]

*利用間歇旋轉軸驅動餵料盤，轉動凹槽傳送坯料，消除傳統夾臂機構的複雜性、增加生產效率 [  TW00019382  ]

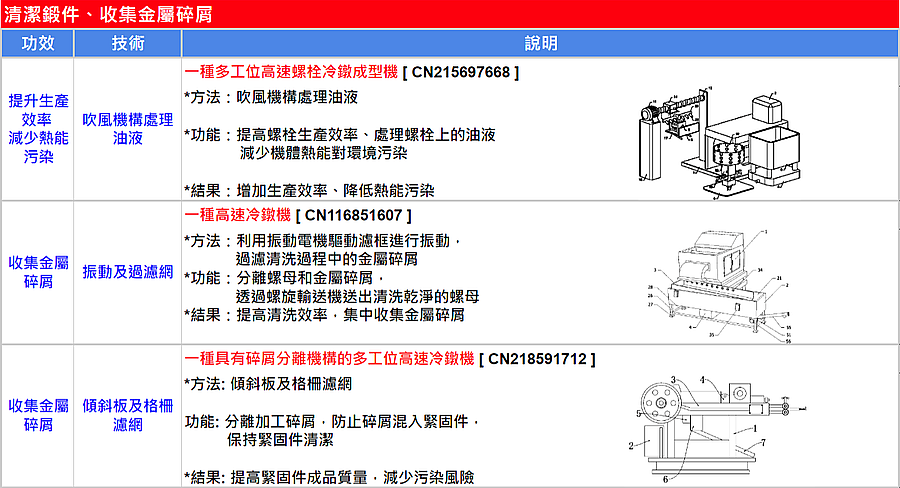

(7)清潔鍛件、收集金屬碎屑



*利用吹風機構處理油液，提升生產效率減少熱能污染 [  CN215697668  ]

*利用振動及過濾網，收集金屬碎屑 [  CN116851607  ]

*利用傾斜板及格柵濾網，收集金屬碎屑 [  CN218591712  ]

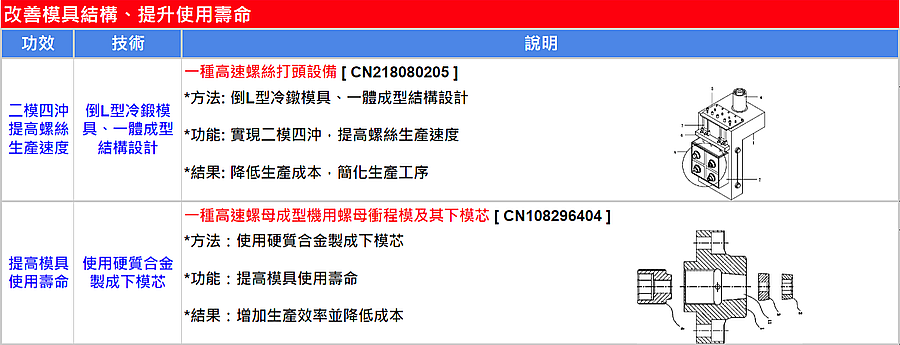

(8)改善模具結構、提升使用壽命



*利用倒L型冷鍛模具、一體成型結構設計，二模四沖提高螺絲生產速度 [  CN218080205  ]

*利用使用硬質合金製成下模芯，提高模具使用壽命 [  CN108296404  ]

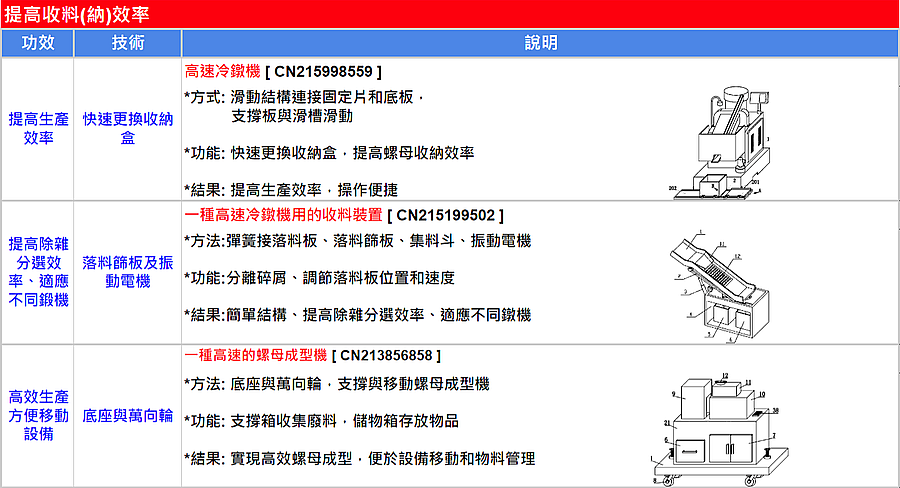

(9) 提高收料(納)效率



*利用快速更換收納盒，提高生產效率 [  CN215998559  ]

*利用落料篩板及振動電機，提高除雜分選效率、適應不同鍛機 [  CN215199502  ]

*利用底座與萬向輪，高效生產方便移動設備 [  CN213856858  ]



----

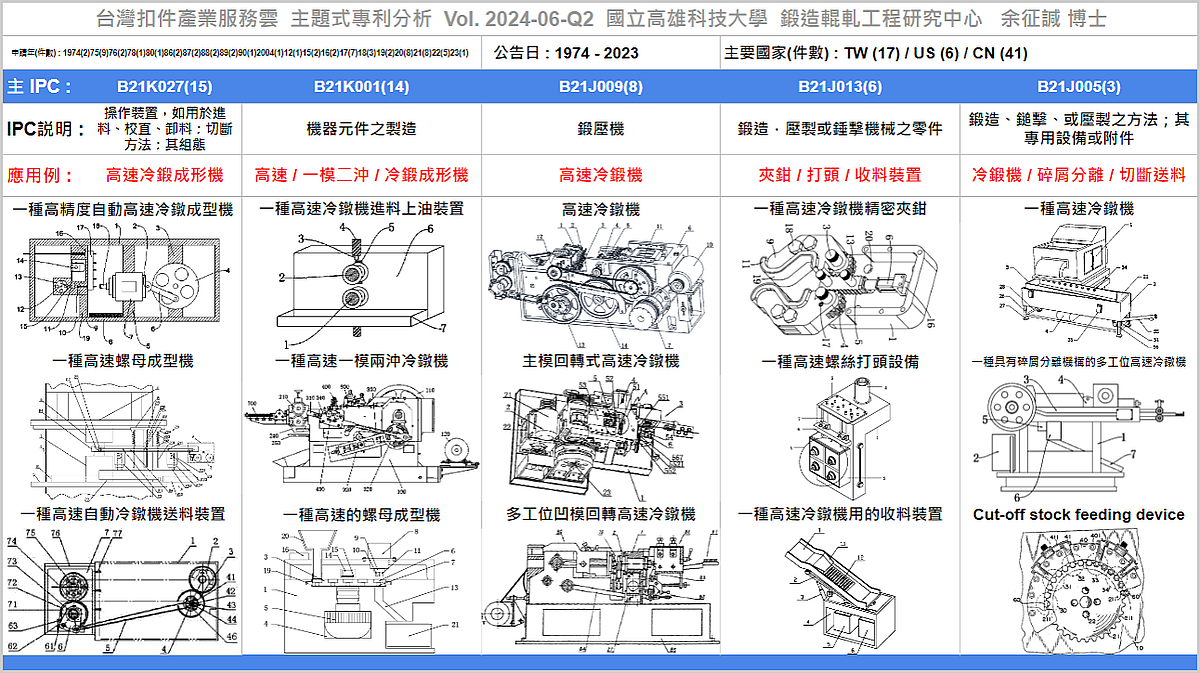

四、主要專利分類號(MIPC)分析



全球專利資料庫公告64筆專利，公告日介於1974至2023間，申請國件數分別為台灣(TW)17件、美國(US)6件、中國(CN)41件，專利權人包括台灣的『聯騰工業股份有限公司、同光企業股份有限公司、戴宜傑、陳能福、張允得、李淵河』;美國的『Chang Yun-Te、Lee Yuan Ho』;中國的『宜興市永存機械裝置有限公司、江蘇群豐智能裝備有限公司、浙江東瑞機械工業有限公司、海鹽三馬標準件有限公司、浙江盛世瑞金緊固件股份有限公司』 … 等專利權人(完整專利權人請詳參專利清單)。

本期以『操作裝置，如用於進料、校直、卸料；切斷方法；其組態』(B21K027) 分類號為主，聚焦在『一種高精度自動高速冷鐓成型機、一種高速螺母成型機、一種多孔位高速螺栓成型機的移鉗機構、一種高速自動冷鐓機送料裝置、高速螺帽成型機之切斷機構平衡裝置、高速螺帽成型機之平衡裝置、高速螺帽成型機之切斷機構平衡裝置追加一、高速螺帽成型機之切斷機構平衡裝置、高速螺帽成型機之素材推送裝置、高速螺帽成型機之素材翻轉裝置、高速螺帽成型機之素材翻轉裝置、高速螺帽成型機之素材推送裝置、高速螺帽成型機之素材翻轉與平衡．後衝及饋送距離之調整裝置、高速螺帽成型機之素材切送裝置、高速螺帽成型機素材搬送裝置』等專利。

其餘分類號及代表專利依序為：

(1) B21K001：一種螺母高速冷鐓機、高速冷鐓機、一種高速冷鐓機進料上油裝置、一種高速臥式熱鐓機螺母送料裝置、一種高速的螺母成型機、一種高速一模兩沖冷鐓機、一種多工位高速螺栓成型機的移鉗機構、一種便於安裝拆卸的多工位高速螺栓成型機底座、一種高速一模兩沖冷鐓機、一模二沖圓剪式高速螺絲打頭機。

(2) B21J009：一種多工位高速螺栓冷鐓成型機、一種高速的螺母成型機、高速冷鐓機、高速冷鐓機、一種新型多工位元零件成型機的高速軸機構、主模回轉式高速冷鐓機、主模回轉式高速冷鐓機、多工位凹模回轉高速冷鐓機。

(3) B21J013：一種高速冷鐓機精密夾鉗、一種高精度自動高速冷鐓成型機用模前擋料裝置、一種高速螺絲打頭設備、一種高速冷鐓機用的收料裝置、一種多模高速螺帽成型機用高效翻轉夾台、一種高速螺母成型機用螺母衝程模及其下模芯。

(4)B21J005：一種高速冷鐓機、一種具有碎屑分離機構的多工位高速冷鐓機、Cut-off stock feeding device for an automatic high speed cold nut former等專利。
(完整專利資訊請參閲專利清單。)



----



一、以『操作裝置，如用於進料、校直、卸料；切斷方法；其組態』(B21K027)為主要IPC分類號之扣件相關專利：

本項分類號(B21K027)之專利包括『一種高精度自動高速冷鐓成型機、一種高速螺母成型機、一種多孔位高速螺栓成型機的移鉗機構、一種高速自動冷鐓機送料裝置、高速螺帽成型機之切斷機構平衡裝置、高速螺帽成型機之平衡裝置、高速螺帽成型機之切斷機構平衡裝置追加一、高速螺帽成型機之切斷機構平衡裝置、高速螺帽成型機之素材推送裝置、高速螺帽成型機之素材翻轉裝置、高速螺帽成型機之素材翻轉裝置、高速螺帽成型機之素材推送裝置、高速螺帽成型機之素材翻轉與平衡．後衝及饋送距離之調整裝置、高速螺帽成型機之素材切送裝置、高速螺帽成型機素材搬送裝置』等專利，以下為本期專利摘要說明。

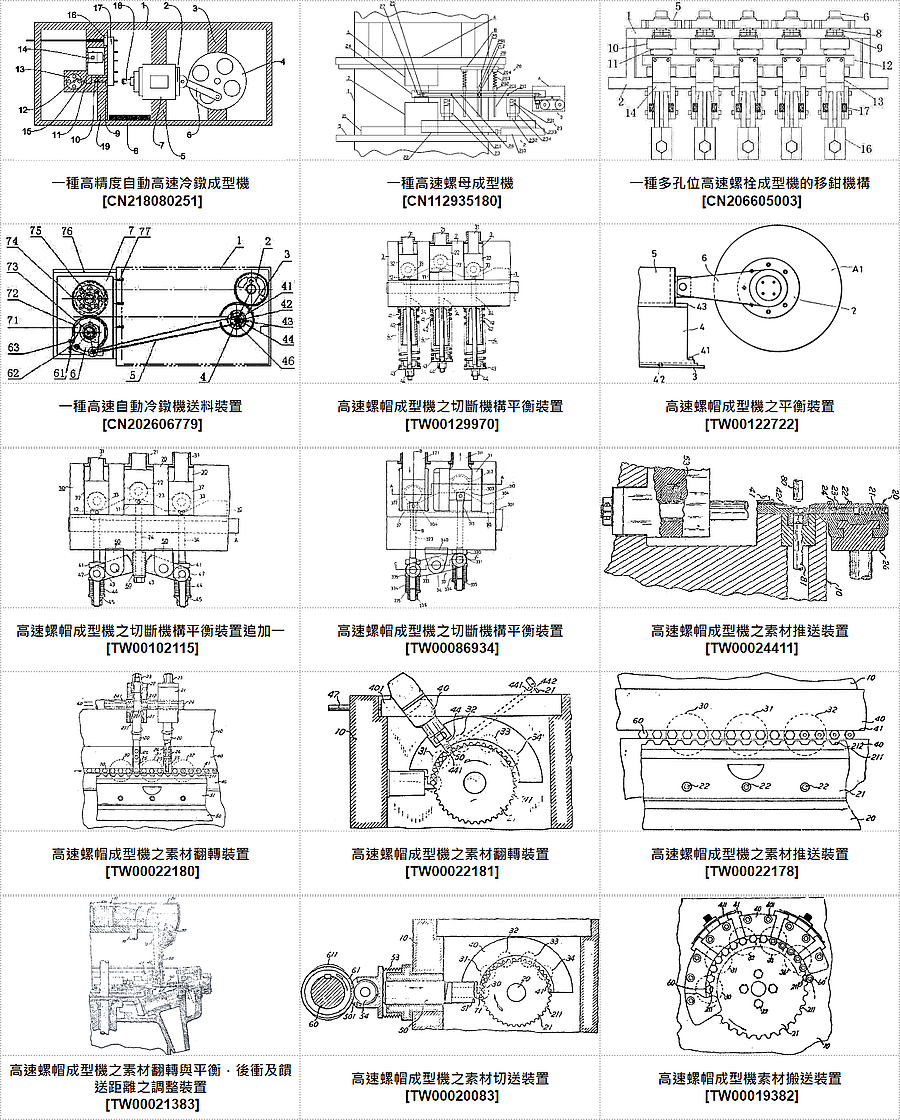

#專利代表圖 :

----



#專利摘要：



01. 一種高精度自動高速冷鐓成型機 [ CN218080251 ] :

本實用新型公開了一種高精度自動高速冷鐓成型機，涉及冷鐓成型機技術領域，包括輸送轉盤，其設置在第三固定塊一側的上端，所述輸送轉盤上設置有六個等距分佈的結構孔洞，所述結構孔洞向內的一側均設置有第一螺紋杆，且第一螺紋杆的兩端為反向螺紋結構，所述第一螺紋杆的一端設置有第四電機，所述第一螺紋杆的兩端設置有夾持塊，且第一螺紋杆與夾持塊通過螺紋配合，所述輸送轉盤的一側設置有第一電機，且輸送轉盤與第一電機的輸出軸傳動連接，通過這種方式，使用輪盤式的結構進行輸送，進一步提高了裝置在冷鐓時的效率。



02. 一種高速螺母成型機 [ CN112935180 ] :

本發明公開了一種高速螺母成型機，包括螺母鍛床、上下料機構和輸送裝置，所述螺母鍛床的後方設有輸送裝置，所述螺母鍛床上設有將輸送裝置上的毛坯件送入螺母鍛床並將加工完成的毛坯件從螺母鍛床上取出的上下料機構，所述上下料機構包括設在螺母鍛床的機臺上的兩個夾持裝置，所述兩個夾持裝置分別位於螺母鍛床的螺母鍛模的內外兩側，與現有技術相比，能夠降低人工工作量，提高生產效率。



03. 一種多孔位高速螺栓成型機的移鉗機構 [ CN206605003 ] :

本實用新型公開了一種多孔位高速螺栓成型機的移鉗機構，包括鉗夾蓋，所述鉗夾蓋的下端固定連接有鉗架，所述鉗架的內部設有擺杆，所述鉗夾蓋的上端設有大齒輪，所述大齒輪嚙合連接有小齒輪，所述小齒輪上固定連接有固定螺銷，且固定螺銷穿過小齒輪，所述固定螺銷的下端固定連接有連接杆，所述連接杆從上到下依次套有並帽、平面軸承、深溝球軸承和緊圈，所述緊圈的下端設有連接架，所述連接杆的下端固定連接有彈簧蓋板，所述彈簧蓋板的內部通過螺釘固定連接有夾鉗；移鉗同步進行，定位精確，使得螺栓更加準確的被移動到下一個模具中；本實用新型設計合理，適於生產和推廣應用。



04. 一種高速自動冷鐓機送料裝置 [ CN202606779 ] :

本實用新型公開了一種高速自動冷鐓機送料裝置，包括機身、主動齒輪、從動齒輪、曲柄調整機構、連杆、送料擺架和送料箱。主動齒輪和從動齒輪分別設置在機身主傳動軸的一端，送料箱設置在機身的一側，曲柄調整機構設置在從動齒輪上，送料擺架設置在送料箱的下傳動軸上，連杆的大端孔與曲柄調整機構連接，連杆的小端孔與送料擺架連接。本實用新型由曲柄調整機構、連杆和送料擺架組成的曲柄搖杆機構中，採用長度是曲柄長度30倍以上的特長連杆，且長度調整簡單易行，可滿足高速運轉需求，運行平穩，安全可靠，適用於設計範圍內任意長度、不同直徑杆料的生產。



05. 高速螺帽成型機之切斷機構平衡裝置 [ TW00129970 ] :

本創作係有關於一種高速螺帽成型機之切斷機構平衡裝置，主要係在切刀座及兩側重垂座所設之A、B桿件尾部，各設有一組牽拉元件，其係以彈性體樞套在A或B桿件上，以一端與機座抵貼，另一端受A或B桿件末端之固設元件所固定，藉以在梯形板帶動A、B滾輪軸時，隨時保持A、B滾輪軸與梯形板的抵觸關係，並減少噪音之發生情形者。



06. 高速螺帽成型機之平衡裝置 [ TW00122722 ] :

一種高速螺帽成型機之平衡裝置,包括:一凸輪配重,受帶動衝頭座運動的凸輪軸連動,而呈偏心運轉;一滑動配重體,設於一滑座上,可受前述凸輪配重的連動而行直線往復運動:藉上述構件之組合,使當凸輪軸連動衝頭座作動時,可因凸輪配重和滑動配重體受連動而產生的反向偏轉或直線滑移,提供衝壓過程中較平穩的衝擊力,使加工性能更優異為特徵者。



07. 高速螺帽成型機之切斷機構平衡裝置追加一 [ TW00102115 ] :

一種高速螺帽成型機之切斷機構平衡裝置,具有:一切刀座,係可固接一切刀,且中間活設有一A滾輪軸,于座體側端並連接有A桿件以伸出機台外;一重垂座,係設于切刀座之鄰側,中間亦活設有一B滾輪軸,于座體之側端連接有伸出機台外之B桿件,且該B桿件尾部設有牽拉元件,以與A桿件尾部活接;一梯形板,係與側滑板固接,而可一起連動,近A、B滾輪軸側具有高凸面及凹低面,以與A、B滾輪軸抵接,且高、低面間以推拔面連接;其特徵在于該切刀座之另一例增設有一重垂座,而梯形板係呈高凸面、低凹面持續交錯排列狀,俾梯形板位移時,該二重垂座可于切刀座兩側同時作與切刀座反向位移,使更具平衡效果者。



08. 高速螺帽成型機之切斷機構平衡裝置 [ TW00086934 ] :

一種高速螺帽成型機之切斷機構平衡裝置,其特徵在于切刀座之側邊具有:一梯形板,係位於切刀座之 Aㄈ型體開口側,而與受動力機構傳動之側滑板固接,向 A 二型體開口側中間具有一段高凸面,俾可與切刀座之 Aㄈ型體內 A 滾輪軸抵接,而兩側則各設一低凹面;一重垂座,係活設並列于切刀座之鄰側,具有一 B ㄈ型體及一重垂,該 B ㄈ型體之內側中間活接有一 B滾輪軸,係可與梯形板之低凹面抵接,又該 Bㄈ型體之開口側上下端各連接有一 B 桿件,而與設于切刀座開口側上下端之 A 桿件平行突伸機台外;數牽拉元件,係分別設于突伸出機台外之 A、B 桿件上,具有一輪軸而受桿件所貫穿,且該輪軸上下端各活接有一連接片,俾連接各相對應之輪軸;于該輪軸之側端,嗣再定位有一微被壓縮之彈性體;一支點組,係設于 A、B 桿件間,具有一座體而與機台固接,且該座體為連接片所經過之處皆設有凹孔,另外,設有一軸桿以貫穿諸連接片;
藉側滑板被傳動前進、後退時,梯形板控制切刀座、A桿件等與重垂座; B 桿件等之位移方向相反,而使二者之位移震動力相減,續而臻至穩定性佳之效果;又藉該彈性體于切刀座及重垂座位移時所承受之壓縮、回復力滅少,而能使彈性體等之故障率降低者。



09. 高速螺帽成型機之素材推送裝置 [ TW00024411 ] :

一種高速螺帽成型機之素材推送裝置,該裝置主要包括一以直線前進,並沿適當曲率之曲線軌跡回返之運動機構配合一組直線排列之推送夾,及一導板與彈簧壓板所組成,其特徵在:在機體上設置一沿直線前進及以適當曲率之曲線軌跡回返之運動機構,其上設置排列整齊,且一端開設有成型品半部外形狀缺口之諸多推送夾,該等成直線排列之缺口間距,係等於機體上等距之兩相鄰模具間之適當等分距離者,且在該等直線排列之模具前方固設導板及彈簧壓板,而與模具表面形成一饋送道;當素材進入饋送道內時,得由上述運動機構驅動設置之推送夾,令其缺口進入饋送道內嚙合素材,而將該素材直線推進至前一間距位置後,再沿適當曲率之曲線軌跡,移動脫離素材回返至原位,而可繼續進行次一素材之嚙合推送過程,而能依次將素材間歇推送,由一模具前面分段推至次一模具前面者。



10. 高速螺帽成型機之素材翻轉裝置 [ TW00022180 ] :

一種高速螺帽成型機之素材翻轉裝置,其特徵為:在兩模具間設一垂直翻轉軸,並與垂直翻轉軸同軸線上裝設其開囗呈n形之夾片當素材饋送入該n開口內時,可在原軸線上作180。旋轉,得以翻轉素材者。如請求專利部份1項所稱之翻轉裝置,其特徵在:從配置諸多模具之機體端面,在兩模具間機體上固設其垂直軸孔軸線係與諸多模具中心連線哐直之懸,並自該垂直軸孔後側開設一水平橫向軸孔。於該垂直軸孔內以懸臂蓋,螺帽,軸等套設一翻轉軸,該垂直翻轉軸中央設一齒輪,並與自橫向軸孔套入之齒條相嚙合,該垂直翻轉軸之下端固設有夾片,該夾片之底端係呈一”n''形開囗,並恰位於素材饋送道內;當素材受推送裝置饋入來片之"n”形開囗內後,該齒條卽被所連接之一運動機構驅動,得使垂直翻轉軸旋轉,使夾片在饋送道原位上夾持素材並予以做180度之翻轉裝置者。



11. 高速螺帽成型機之素材翻轉裝置 [ TW00022181 ] :

一種高速螺帽成型機之素材翻轉裝置,其特徵為:從機體朝配置模具之機體端面,在兩模具間中心綫上設一垂直旋轉軸,並與垂直旋轉軸同軸綫上在其下端裝設ㄇ形開口夾持桿,當素材搬送至夾持桿ㄇ形開口位置時,在原軸綫上夾持桿作180旋轉予以翻轉素材者。



12. 高速螺帽成型機之素材推送裝置 [ TW00022178 ] :

一種高速螺帽成型機之素材推送裝置,該裝置包括由一以直線前進,並沿適當曲率之曲綫回返之運動機構配合一推送盤又一導引板所組成;其特徵為:在機體上設置一沿直線前進及以適當曲率之曲線軌跡回返之運動機構,其上樞接一開設有諸多並排而呈成型品半部外形狀缺口之推送盤,該等成直線並排之缺口節距,係為固設於機體上,若干等距相鄰模具間節距之適當等分距離者,且該等模具中心相連直綫之位置前面固設一開設有直線饋送道之導引板,於素材進入饋送道內時,得由上述運動機構驅動樞接之推送盤,令其邊緣缺口移動至饋送道內並與素材相互嚙合而將素材直線推進至前一中心位置後再沿適當曲率之曲綫又移動脫離並回返原位,進行次一素材之嚙合推送過程, 而能依次將素材間歇推送,由一模具前面推送至次一模具前面者。



13. 高速螺帽成型機之素材翻轉與平衡．後衝及饋送距離之調整裝置 [ TW00021383 ] :

一種高速螺帽成型機裝置,係包括素材之翻轉以及平衡、後衝、線材饋送長短之調整裝置所組成。在機體上設置一作間歇旋轉運動之旋轉軸,並以此軸為中心以一定直徑之圓周上以同等節距依順序配設素材切斷,第1,第2,第3成型過程以及冲孔等各摸具於機體端面上。另在上述第1與第2或第2與第3成型模具端面間設置素材翻轉裝置,該裝置得配合一往復運動機構,使該裝置之垂直旋轉軸能配合其他裝置之動作而做往復轉動,將分段輸送之素材在相鄰兩模具間予以翻轉為特徵者。



14. 高速螺帽成型機之素材切送裝置 [ TW00020083 ] :

一種高速螺帽成型機之素材切送裝置,其特徵為:以切刀之切斷線材所需之移動距離作為切線軸之行程。而位於切線模中心之切刀以前進切斷線材後夾持素材後退至原中心位置,再以饋送線材之前進,將切斷之素材推進轉移搬送盤內者。



15. 高速螺帽成型機素材搬送裝置 [ TW00019382 ] :

一種高速螺帽成型機之素材搬送裝置,該裝置係包括由間歇旋轉運動之旋轉軸結合轉移搬送盤所組成。其特徵為:在機體上設置一作間歇旋轉運動之旋轉軸,並以此軸為中心,於一定直徑之圓周上以同等節距依順序配設素材切斷,第1,第2,第3過程以及沖孔等各模具。另於上述之旋轉軸伸出機體前之軸端,固設一相等於各模具中心圓周之圓周綫上,將各兩鄰接模具中心之節距分割為多等分之圓周緣,分別加以開設具有成型件下部外部外形狀缺口之位於各模具直前之轉移搬送盤。將素材連續收容在圓周緣之缺口內,由轉移搬送盤之間歇旋轉運動,將以素材在圓周綫上之轉移從一模具前面搬送至次一模具前面者。



----



二、以『機器元件之製造』(B21K001)為主要IPC分類號之扣件相關專利：



本項分類號(B21K001)之專利包括『一種螺母高速冷鐓機、高速冷鐓機、一種高速冷鐓機進料上油裝置、一種高速臥式熱鐓機螺母送料裝置、一種高速的螺母成型機、一種高速一模兩沖冷鐓機、一種多工位高速螺栓成型機的移鉗機構、一種便於安裝拆卸的多工位高速螺栓成型機底座、一種高速一模兩沖冷鐓機、一模二沖圓剪式高速螺絲打頭機、高速鑽尾成型機、高速螺帽成型機之素材搬送裝置、高速螺帽成型機之多撞鎚裝置、Blank turn-over device for high speed nut formers』等專利，以下為本期專利摘要說明。

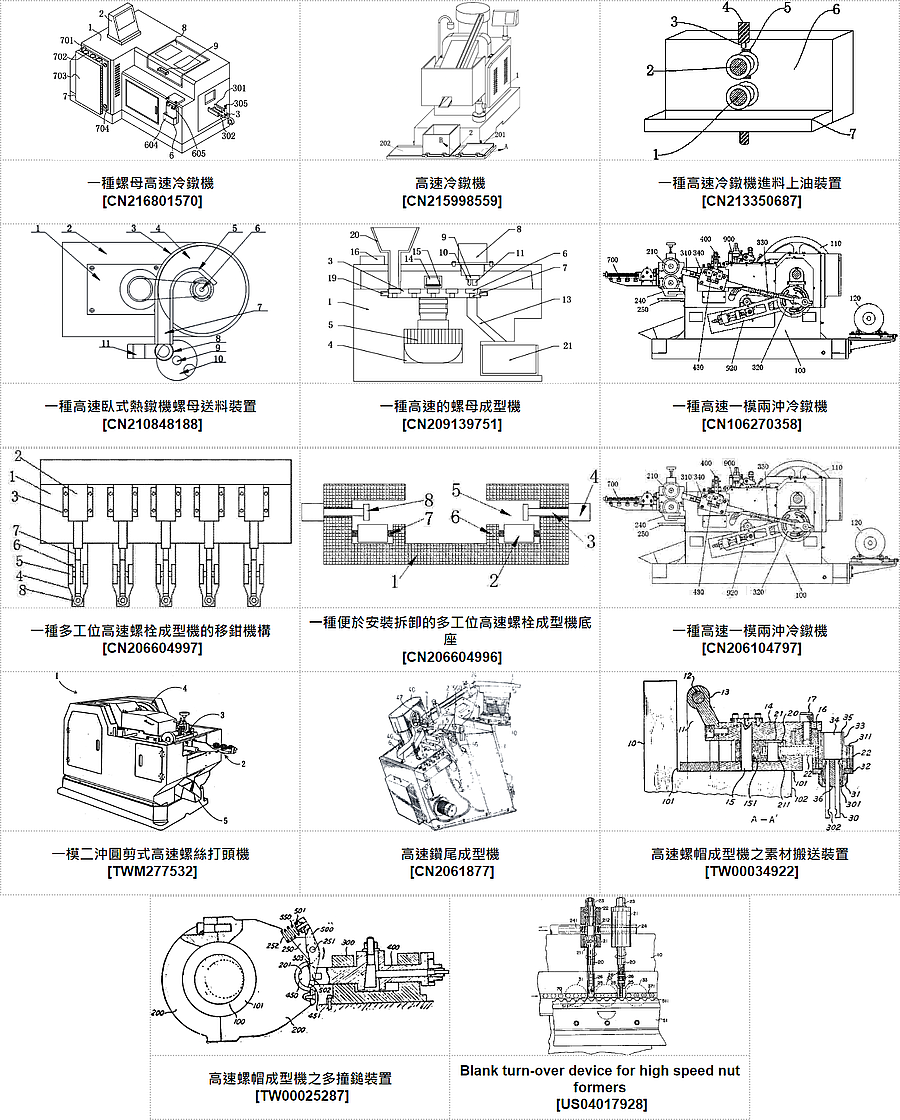

#專利代表圖 :

----



#專利摘要：



01. 一種螺母高速冷鐓機 [ CN216801570 ] :

本實用新型公開了一種螺母高速冷鐓機，包括機體和控制台，所述機體的頂端安裝有控制台，所述機體的側壁安裝有支撐機構，所述槽板的外壁與機體相固接，所述槽板的內部套接有橫板，所述橫板的上表面固接有圓筒，所述圓筒的內部螺紋連接有螺紋杆，所述螺紋杆的頂端固接有卡板。本實用新型涉及冷鐓機技術領域，該螺母高速冷鐓機，通過槽板、橫板、圓筒、螺紋杆和卡板等的配合使用，在槽板中移動橫板，當橫板的位置調節合適後，轉動螺母與橫板緊密貼合對橫板進行位置固定，在圓筒中轉動螺紋杆，螺紋杆帶動卡板升降，卡板抵緊進料的底部，防止進料時原料發生形變，保證進料效果。



02. 高速冷鐓機 [ CN215998559 ] :

本實用新型涉及螺母加工設備技術領域，具體的說是高速冷鐓機，包括冷鐓機本體，所述冷鐓機本體上安裝有滑動結構，所述滑動結構包括固定片，所述冷鐓機本體側端可拆卸連接有固定片，所述固定片上固定連接有底板，所述底板上設有滑槽，所述底板上滑動連接有支撐板，所述支撐板上固定連接有擋板，所述支撐板上放置有收納盒，所述支撐板上固定連接有滑塊，所述滑塊和滑槽滑動連接，所述底板上呈平行對稱關係滑動連接有兩個抵觸杆，所述抵觸杆頂端截面呈圓弧狀結構，所述抵觸杆和底板之間安裝有彈簧；能夠通過滑動結構在收納盒滿了之後快速的更換另一個收納盒來對加工完成後的螺母進行收納，提高生產效率。



03. 一種高速冷鐓機進料上油裝置 [ CN213350687 ] :

本實用新型公開了一種高速冷鐓機進料上油裝置，包括側板、儲油槽、溢流管和抽泵，所述側板底端一側壁上設置有所述儲油槽，所述儲油槽與所述側板通過螺釘連接，所述儲油槽底端插接有所述溢流管，所述溢流管上設置有所述抽泵，所述溢流管與所述抽泵插接，所述抽泵與所述側板通過螺釘連接，所述溢流管一端設置有噴淋頭。有益效果在於：本實用新型通過設置抽泵、溢流管和噴淋頭，在裝置工作過程中，抽泵可將儲油槽內的油通過溢流管抽到噴淋頭中噴出，使其對上壓輥進行上油，再通過上壓輥旋轉對物料進行上油，同時多餘的油可重新落入儲油槽，可使儲油槽內的油為流動的，一方面防止其凝固，另一方面節約資源，提高裝置實用性。



04. 一種高速臥式熱鐓機螺母送料裝置 [ CN210848188 ] :

本實用新型公開了一種高速臥式熱鐓機螺母送料裝置，具體涉及熱鐓機配件領域，包括動力機構、工作臺、限位軌、送料盤，送料盤的底面安裝有轉軸，工作臺的頂面安裝有導軌、出料軌，出料軌的端部安裝有整理筒，整理筒的底端安裝有輸出傳送帶，動力機構的輸出端安裝有傳動機構，傳動機構的輸出端安裝有釋放轉軸，釋放轉軸的表面套接有釋放盤。本實用新型通過捨棄夾具的設計，利用不斷轉動的送料盤以及導軌的設置，使得落入送料盤表面無序排列的螺母物料，能夠快速依次排列的落入整理筒內，且導軌的設置徹底杜絕了夾具夾取螺母物料效率低下的問題，無需人工逐一放置實現全自動化，大大提高了對熱鐓機螺母送料的效率，節省人工成本。



05. 一種高速的螺母成型機 [ CN209139751 ] :

本實用新型公開了一種高速的螺母成型機，包括機體，所述機體內部底端開設有第一凹槽，所述第一凹槽內部活動設置有鍛盤，所述機體在鍛盤下方開設有第二凹槽，所述第二凹槽內部固定設置有電機，所述電機的輸出軸端穿過機體與鍛盤連接，所述鍛盤上表面開設有若干成型孔，所述鍛盤在成型孔底端開設有落料孔，所述機體頂端一側固定設置有液壓缸，所述液壓缸的底端穿過機體設置於鍛盤一側，所述液壓缸底端固定設置有固定塊，所述固定塊底端固定設置有鍛頭，所述固定塊底端在鍛頭一側固定設置有沖頭，所述機體頂端另一側固定設置有進料管道。本實用新型結構簡單，操作方便，能夠對鋼材短圓柱棒料同時進行鍛打和沖孔，提高了工作效率。



06. 一種高速一模兩沖冷鐓機 [ CN106270358 ] :

本發明公開了一種高速一模兩沖冷鐓機，其包括機台、設置在機臺上送料機構、切料機構、夾料機構、用於衝壓成型的主模和沖模、及退料機構，其中，所述主模設置於主模座上，所述沖模包括第一沖模和第二沖模並均設置於主滑臺上，通過主滑台相對主模座的滑動逐一實現第一沖模和第二沖模對主模衝壓，所述切料機構、夾料機構、退料機構及主滑台均由飛輪帶動且相互間保持聯動。該設備專門針對家電螺絲的加工研發，因而通過該設備可加工出高品質的家電螺絲，而且相較于現有設備，該設備具有更高的加工效率，且其穩定性表現也優於現有設備，因而具有廣闊的市場前景。



07. 一種多工位高速螺栓成型機的移鉗機構 [ CN206604997 ] :

本實用新型公開了一種多工位高速螺栓成型機的移鉗機構，包括安裝板，所述安裝板的上端面通過氣缸支架固定有氣缸，所述安裝板的一側設有支撐板，所述支撐板的上端面設有支耳，所述支耳轉動連接鉗杆，所述鉗杆的一端向下彎折形成連接杆，所述套筒內設有螺杆，所述螺杆的下端設有夾塊，所述套筒下方的螺杆上套接有彈簧，所述套筒上方的螺杆螺接固定螺母，所述支撐板的一端也通過固定螺母固定有夾塊。該多工位高速螺栓成型機的移鉗機構，結構合理，實用性強，夾塊通過螺杆固定在套筒下方，且螺杆上設有彈簧，使夾取更加穩定、牢固，調節固定螺母，能調節彈簧的鬆緊程度，非常方便，氣缸帶動鉗杆工作，回應快速，夾取方便。



08. 一種便於安裝拆卸的多工位高速螺栓成型機底座 [ CN206604996 ] :

本實用新型公開了一種便於安裝拆卸的多工位高速螺栓成型機底座，包括底座本體，所述底座本體的兩側內部設有安裝槽，所述底座本體的內部上端兩側設有固定板，所述底座本體側壁與固定板之間通過第一銷軸連接有滾輪，所述底座本體的兩側安裝有液壓缸，所述液壓缸的輸出端貫穿底座本體側壁設有液壓杆，所述液壓杆的一端設有夾緊板，所述底座本體的前部通過第二銷軸連接有傾斜板，結構簡單，操作方便，便於安裝於拆卸，通過滾輪的等距對稱設置，在安裝螺栓成型機時，滾輪可均等的承受螺栓成型機的重量，通過滾輪的滾動，便於螺栓成型機的安裝，通過液壓缸的等距對稱設置，液壓缸控制液壓杆伸出，使得兩側夾緊板可完全將螺栓成型機夾緊。



09. 一種高速一模兩沖冷鐓機 [ CN206104797 ] :

本實用新型公開了一種高速一模兩沖冷鐓機，其包括機台、設置在機臺上送料機構、切料機構、夾料機構、用於衝壓成型的主模和沖模、及退料機構，其中，所述主模設置於主模座上，所述沖模包括第一沖模和第二沖模並均設置於主滑臺上，通過主滑台相對主模座的滑動逐一實現第一沖模和第二沖模對主模衝壓，所述切料機構、夾料機構、退料機構及主滑台均由飛輪帶動且相互間保持聯動。該設備專門針對家電螺絲的加工研發，因而通過該設備可加工出高品質的家電螺絲，而且相較于現有設備，該設備具有更高的加工效率，且其穩定性表現也優於現有設備，因而具有廣闊的市場前景。



10. 一模二沖圓剪式高速螺絲打頭機 [ TWM277532 ] :

本創作係指一種一模二沖圓剪式高速螺絲打頭機，其主要包括有一設有複數送料輪之進料口、一內部設置有主模座、剪刀座、夾持機構及衝模座之主模結構體及一傳動結構，其中該剪刀座上裝設有一可圓剪切料之剪刀片，衝模座上設置有一次沖孔及二次沖孔，主模座上至少設置有進料孔、通出孔及主模孔之成型模穴，其主要透過該傳動結構內設之第一、第二、第三棘輪相互牽引並帶動橫桿及傳動樞軸做不同向之轉動，同時間歇性的驅動橫桿、傳動樞軸上設之夾具凸輪及剪具凸輪樞轉，進而帶動夾持從動桿及剪具從動桿樞轉，並帶動剪刀座進行快速且往復之圓剪切料動作，且控制夾持機構夾持並位移加工線材於主模座成型模穴上橫移定位，而得以與衝模座之一次、二次沖孔做層次之衝擊成型，使之平穩作動快速成型，並得到良好精密度之螺絲成品者。



11. 高速鑽尾成型機 [ CN2061877 ] :

本實用新型系一種高速鑽尾成型機，系藉由一震 動式的送料盤，將螺栓由輸送軌道依序送入分度轉盤的送料嵌槽內，分度轉盤的轉動配合設於分度轉盤外緣的護板護持於送料嵌槽內的螺栓，並使螺栓尾端墜入成型裝置之兩沖模間，經兩沖模的對合加工使該尾端成鑽尾的形態，隨著該分度轉盤的轉動將成型的螺栓移出成型裝置，至退料斗上方，分度轉盤帶動成型螺栓的送料嵌槽亦脫離護板護持的範圍，並藉退料上 開口緣設一具彈性的擋杆將螺栓撥離分度轉盤的送料嵌槽，落入退料斗內退出成型機，完成加工，達到全自動化的加工。



12. 高速螺帽成型機之素材搬送裝置 [ TW00034922 ] :

一種高速螺帽成型機之素材搬送置,係在與鉸鏈連接之台盤上以軸樞設連桿,該連桿復以樞軸連接搬送盤,在搬送盤上樞設有一只或一只以上之換位夾軸,該換位夾軸之上方設有扇形齒輪,該扇形齒輪得與固定於台盤上之齒輪嚙合;當搬送盤往復運動機構之驅動時,該等換位夾軸卽可一面轉動一面位移,使換位夾將前一模具之成型品夾持翻轉搬送至次一模具前為特徵者。



13. 高速螺帽成型機之多撞鎚裝置 [ TW00025287 ] :

一種螺帽成型機之多撞鎚裝置,係在曲軸上設置複數個連桿,並於該等連桿前端之承窩內配設撞鎚之連接頭,令每一連桿配位一撞鎚,且在連桿上樞設彈簧及壓板,該等壓板之前端係嵌入撞鎚之頸部凹槽內,並使壓板前端之內緣靠持於連接頭之肩部上,藉彈簧之力量配合曲軸之轉動,而可令該等撞鎚做往復運動之裝置為特徵者。



14. Blank turn-over device for high speed nut formers [ US04017928 ] :

公開了一種用於高速螺帽成型機的毛坯翻轉裝置，其具有設置在兩個模具之間的垂直軸。在軸的底端設有適合容納切斷螺母毛坯的槽或凹口，以便當垂直軸轉動180°時，切斷螺母毛坯將被反轉以在下一工位沖孔，而無需製作一個拱形的翻轉路徑。

A blank turn-over device for high speed nut forming machines is disclosed having a vertical shaft provided between two dies. At the bottom end of the shaft a slot or indentation is provided suitable for holding a cut-off nut blank so that when the vertical shaft turns 180.degree., the cut-off nut blank will be reversed for punching at the next station without making an arched turn-over path.



----



三、以『鍛壓機』(B21J009)為主要IPC分類號之扣件相關專利：



本項分類號(B21J009)之專利包括『一種多工位高速螺栓冷鐓成型機、一種高速的螺母成型機、高速冷鐓機、高速冷鐓機、一種新型多工位元零件成型機的高速軸機構、主模回轉式高速冷鐓機、主模回轉式高速冷鐓機、多工位凹模回轉高速冷鐓機』等專利，以下為本期專利摘要說明。

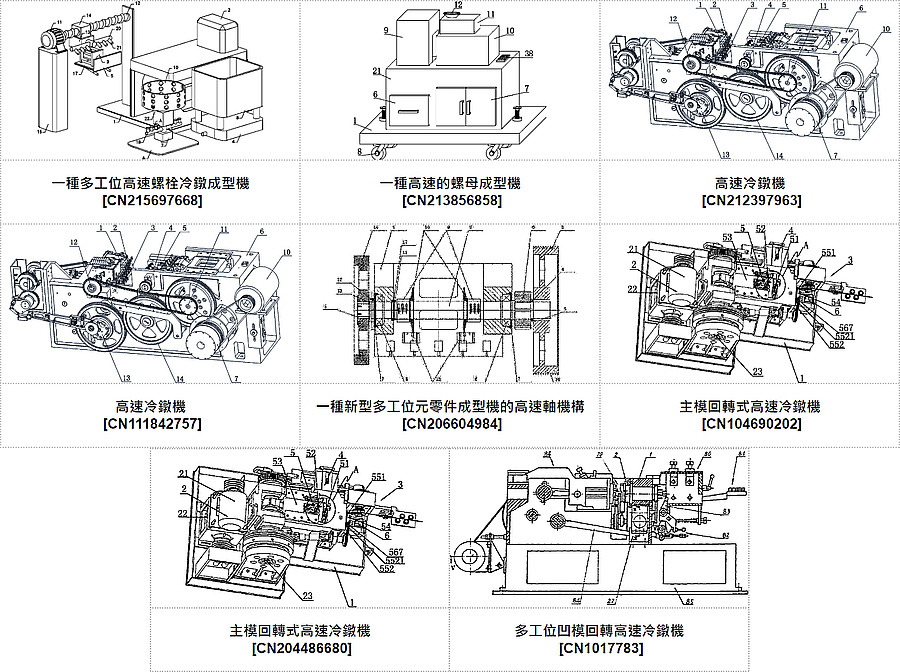

#專利代表圖 :

----



#專利摘要：



01. 一種多工位高速螺栓冷鐓成型機 [ CN215697668 ] :

本實用新型涉及冷鐓成型機技術領域，具體為一種多工位高速螺栓冷鐓成型機，包括底座，底座上設置有加工機構，還包括電動推杆和底筒，電動推杆通過支撐機構安裝在加工機構上，電動推杆和底筒上連接有推板和網板，底筒上連接有油泵和多個支撐杆，多個支撐杆、油泵和底筒上連接有處理箱、進油管和出油管，進油管與處理箱之間連通有吸油機構，處理箱內安裝有轉動電機，轉動電機通過連接機構連接有轉動筒，底座上連接有安裝機構和固定板，安裝機構上安裝有旋轉電機，旋轉電機上連接有螺柱，螺柱通過支撐塊安裝有風機，風機上連通有吹風機構，其便於對螺栓上的油液進行處理，並且便於減少機體產生的熱能對工作環境的污染。



02. 一種高速的螺母成型機 [ CN213856858 ] :

本實用新型屬於螺母生產技術領域，涉及一種高速的螺母成型機，其中，包括底座，所述底座的底部設置有萬向輪，所述底座的頂部設置有固定座和支撐箱。其有益效果是，該高速的螺母成型機，通過底座和萬向輪的設置，實現底座對支撐箱的支撐以及萬向輪使螺母成型機的移動，通過固定座、螺紋杆和調節盤的設置，實現固定座對螺紋杆的螺紋連接以及調節盤對固定板的調節，通過轉軸和固定板的設置，實現在螺紋杆的帶動下使轉軸帶動固定板緊貼地面對螺母成型機的固定，通過支撐箱、收集箱和儲物箱的設置，實現支撐箱對收集箱和儲物箱的安裝以及收集箱對廢料和螺母坯料的收集，儲物箱對衝壓和鍛打使用到的物品進行存放。



03. 高速冷鐓機 [ CN212397963 ] :

本實用新型公開了高速冷鐓機，包括夾鉗部件，夾鉗部件的夾鉗座上左右並排設置多組的夾鉗單元，其特徵在於：每組夾鉗單元包括左右夾爪和夾鉗軸，夾鉗軸轉動設於夾鉗座上，夾鉗軸的轉動由開閉鉗凸輪結構進行推動，夾鉗軸的轉動回位由夾鉗軸回位彈簧進行推動，左夾爪固定連接於右夾臂上，右夾臂固定連接於本組夾鉗單元的夾鉗軸前軸端，右夾爪固定連接于左夾臂上，左夾臂轉動連接於與本組夾鉗單元相鄰的左邊組夾鉗單元的夾鉗軸前軸端，左右夾臂相互交錯並在交錯部位分別設有滑槽和推塊，推塊位於滑槽內。本實用新型夾鉗開合及移動部分結構簡單重量輕，快速切斷線材並安全頂出，來實現冷鐓作業的高速進行，同時安裝調節方便，長時間保持工作精度。



04. 高速冷鐓機 [ CN111842757 ] :

本發明公開了高速冷鐓機，包括夾鉗部件，夾鉗部件的夾鉗座上左右並排設置多組的夾鉗單元，其特徵在於：每組夾鉗單元包括左右夾爪和夾鉗軸，夾鉗軸轉動設於夾鉗座上，夾鉗軸的轉動由開閉鉗凸輪結構進行推動，夾鉗軸的轉動回位由夾鉗軸回位彈簧進行推動，左夾爪固定連接於右夾臂上，右夾臂固定連接於本組夾鉗單元的夾鉗軸前軸端，右夾爪固定連接于左夾臂上，左夾臂轉動連接於與本組夾鉗單元相鄰的左邊組夾鉗單元的夾鉗軸前軸端，左右夾臂相互交錯並在交錯部位分別設有滑槽和推塊，推塊位於滑槽內。本發明夾鉗開合及移動部分結構簡單重量輕，快速切斷線材並安全頂出，來實現冷鐓作業的高速進行，同時安裝調節方便，長時間保持工作精度。



05. 一種新型多工位元零件成型機的高速軸機構 [ CN206604984 ] :

本實用新型公開了一種新型多工位元零件成型機的高速軸機構，包括機身，所述機身的內部設有高速軸，所述高速軸安裝在機身的尾部，且通過軸承與機身連接，所述軸承的兩端安裝有軸承端蓋，所述高速軸的兩端分別安裝有飛輪和平輪，所述飛輪和平輪與高速軸之間通過標準脹套連接，所述飛輪與機身之間設有小齒輪，所述小齒輪通過平鍵與高速軸連接，所述機身的內部設有兩組制動套，所述制動套通過平鍵與高速軸連接，所述高速軸的下方安裝有制動器座，所述制動器座的上方安裝有制動盤，所述制動盤套接在高速軸上，該實用新型設計合理，通過高速軸上的飛輪轉動，帶動高速軸上的小齒輪轉動，從而使新型多工位元零件成型機工作，穩定性好，值得大力推廣。



06. 主模回轉式高速冷鐓機 [ CN104690202 ] :

本發明涉及一種主模回轉式高速冷鐓機，其鐓打裝置還包括有主模回轉機構，主模回轉機構包括回轉式主模座，主模座裝配在機身上可旋轉，主模座上依次設有與各沖模一一對應的若干鐓打工位，以及與退料裝置位置對應的退料工位，退料工位以及各鐓打工位均布在同一圓周上，主模座的各工位上分別對應設有一主模，主模座連接有驅動其間歇轉動實現主模工位切換的間歇分度裝置，各沖模定位安裝在沖模滑座上並與相應的冷鐓工位位置對應。本發明採用主模回轉實現工位元間切換動作，結構緊湊，生產穩定性好，加工精度高以及工作效率高的優點。



07. 主模回轉式高速冷鐓機 [ CN204486680 ] :

本實用新型涉及一種主模回轉式高速冷鐓機，其鐓打裝置還包括有主模回轉機構，主模回轉機構包括回轉式主模座，主模座裝配在機身上可旋轉，主模座上依次設有與各沖模一一對應的若干鐓打工位，以及與退料裝置位置對應的退料工位，退料工位以及各鐓打工位均布在同一圓周上，主模座的各工位上分別對應設有一主模，主模座連接有驅動其間歇轉動實現主模工位切換的間歇分度裝置，各沖模定位安裝在沖模滑座上並與相應的冷鐓工位位置對應。本實用新型採用主模回轉實現工位元間切換動作，結構緊湊，生產穩定性好，加工精度高以及工作效率高的優點。



08. 多工位凹模回轉高速冷鐓機 [ CN1017783 ] :

本發明涉及冷鐓機特別是凹模回轉高速冷鐓機。本發明在回轉凹模座(3)上提供至少三個以上的凹模，滑塊(107)上要裝與凹模座的凹模相對應並且數目相同的沖模；調節製件長短的調整機構由調節套(18)、檔圈(16)和調節螺母(15)構成，用來統一調節製件的長度；同時本發明首先在冷鐓機上應用空間凸輪機構，驅動凹模回轉裝(2)作間歇回轉運動，以實現冷鐓機多工序間的換位，這樣擴大了冷鐓機的工藝範圍，解決了冷鐓行業長期以來未能解決的技術難題。



----



四、以『鍛造，壓製或錘擊機械之零件』(B21J013)為主要IPC分類號之扣件相關專利：

本項分類號(B21J013)之專利包括『一種高速冷鐓機精密夾鉗、一種高精度自動高速冷鐓成型機用模前擋料裝置、一種高速螺絲打頭設備、一種高速冷鐓機用的收料裝置、一種多模高速螺帽成型機用高效翻轉夾台、一種高速螺母成型機用螺母衝程模及其下模芯』等專利，以下為本期專利摘要說明。

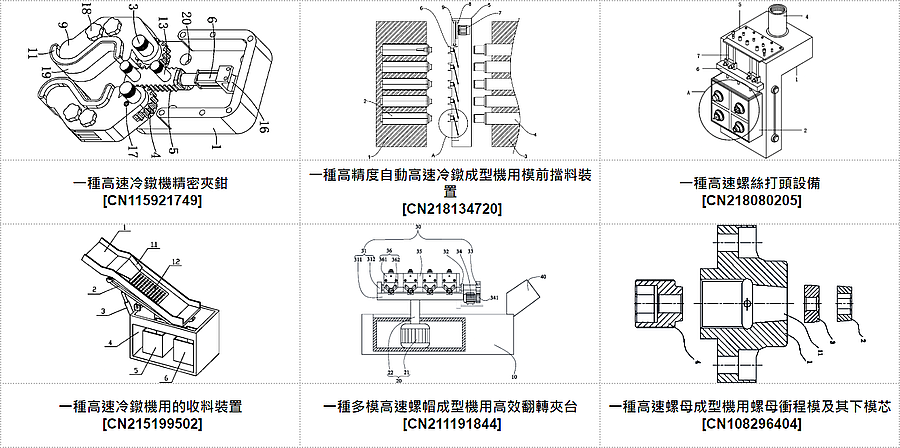

#專利代表圖 :

----



#專利摘要：



01. 一種高速冷鐓機精密夾鉗 [ CN115921749 ] :

本發明公開了一種高速冷鐓機精密夾鉗，涉及冷鐓機技術領域。本發明包括殼體、殼蓋，殼體、殼蓋的內部轉動連接有轉軸，轉軸的外壁固定連接有齒輪，齒輪的輪齒處嚙合連接有齒板，齒板的頂部固定連接有氣缸，齒輪的側壁開設有張角調節孔，轉軸的外壁轉動連接有夾鉗主體，齒輪的外壁通過銷軸與固定連接夾鉗主體固定連接，夾鉗主體的內部螺紋連接有調節螺杆，調節螺杆的外壁轉動連接有輔助夾板。本發明通過設置張角調節孔、銷軸、調節螺杆、輔助夾板，解決了現有的高速冷鐓機夾鉗，在進行使用時，不便於根據工件的直徑進一步調節夾鉗的開合角度以及不便於根據工件的長度適當增加夾鉗與工件之間的夾持間距的問題。



02. 一種高精度自動高速冷鐓成型機用模前擋料裝置 [ CN218134720 ] :

本實用新型公開了一種高精度自動高速冷鐓成型機用模前擋料裝置，包括第一模座，所述第一模座的內部設置有若干依次分佈的成型機構，所述第一模座的後端設置有第二模座，所述第二模座的內部設置有與成型機構相對應的加壓機構；還包括擋料裝置，所述擋料裝置的內部設置有滑動塊，滑動塊的上下均設置有限位滑塊，且限位滑塊與擋料裝置滑動連接；夾持槽，其設置在滑動塊內部的前端，夾持槽的數量與成型機構相對應，所述夾持槽的內部滑動安裝有頂塊，通過這種方式，解決了模前擋料裝置無法快速且穩定地將工件放置在下一個工位上，以及不能夠靈活地與成型機構和加壓機構相配合的問題。



03. 一種高速螺絲打頭設備 [ CN218080205 ] :

本實用新型公開一種高速螺絲打頭設備，包括冷鐓模具件、冷鐓板和設置在冷鐓板外壁上的主模台，冷鐓模具件採用倒“L”型結構設計，冷鐓模具件正面外壁上固定安裝有冷鐓板，冷鐓板與冷鐓模具件採用一體成型式結構設計，冷鐓板外壁上固定安裝有主模台，本實用新型的高速螺絲打頭設備，通過在同一冷鐓模具件上設置有主模台，且主模台由四組模座共同組成，此種結構設計，可完成螺絲生產的二模四沖的技術效果，大大提高了螺絲的生產速度，減少繁瑣工序帶來的經濟投入，從而有效降低生產成本，同時減少生產步驟，保證產品生產效率的同時提高企業經濟收入，使用性能佳，且結構簡單，使用方便。



04. 一種高速冷鐓機用的收料裝置 [ CN215199502 ] :

本實用新型公開了一種高速冷鐓機用的收料裝置，包括框架，框架的上部一側設有兩個鉸接座，兩個鉸接座分別對應鉸接有支撐杆，且兩個支撐杆的上部通過彈簧連接有落料板；框架的一側設有兩個能夠帶動對應的支撐杆旋轉的液壓缸，兩個液壓缸的缸體端與框架鉸接，兩個液壓缸的伸縮端與對應的支撐杆的杆身鉸接；落料板的板面開設有通槽，通槽內設有篩板，落料板的板面下方設有能夠包覆篩板的集料斗，落料板的板面下部還設有振動電機；本實用新型結構簡單、使用便捷，碎屑落入碎屑收集箱內，滾子落入滾子收集箱內，完成滾子的除雜分選操作，利於後續的加工；另外可以改變落料板的進料端位置以及落料速度，適應不同的高速冷鐓機。



05. 一種多模高速螺帽成型機用高效翻轉夾台 [ CN211191844 ] :

一種多模高速螺帽成型機用高效翻轉夾台，其包括機台，第一旋轉機構，以及自由旋轉機構。所述第一旋轉機構包括第一伺服電機，以及第一輸出軸。所述第一伺服電機驅動所述第一輸出軸旋轉任意角度。所述自由旋轉機構包括基座，第二輸出軸，從動齒輪，第二伺服電機，以及夾具安裝板。所述基座為一個槽形結構並包括底板，以及側板。所述第二伺服電機驅動所述第二輸出軸旋轉在某一角度。在沿所述第二輸出軸的直徑方向上所述底板的寬度小於或等於所述第二輸出軸的直徑。本高效翻轉夾台可以不同的工站之間切換，同時當該夾具安裝板上設置有多個夾具時，可以讓多個該夾具同時工作，這樣可以使得提高該夾台對工件的夾持，同時也可以提高工作效率。



06. 一種高速螺母成型機用螺母衝程模及其下模芯 [ CN108296404 ] :

本發明公開了一種高速螺母成型機用螺母衝程模下模芯，材質為滿足如下物理性能指標的硬質合金：硬度84~85HRA，抗彎強度3100~3200N/mm2，鈷磁16~17%，細微性2~2.5μm，孔隙度A02+B00級，游離炭素C00級，α相1~2，β相0.5~2.0，不能有η相。還提供一種高速螺母成型機用螺母衝程模，包括具有模殼內孔的衝程模殼以及固定安裝於模殼內孔中的上模芯、下模芯，下模芯採用上述材質。相對現有技術，本發明能提高模具服役壽命，提升冷鐓生產作業效率，降低模具壽命週期內的成本。



----



五、以『鍛造、鎚擊、或壓製之方法；其專用設備或附件』(B21J005)為主要IPC分類號之扣件相關專利：

本項分類號(B21J005)之專利包括『一種高速冷鐓機、一種具有碎屑分離機構的多工位高速冷鐓機、Cut-off stock feeding device for an automatic high speed cold nut former』等專利，以下為本期專利摘要說明。

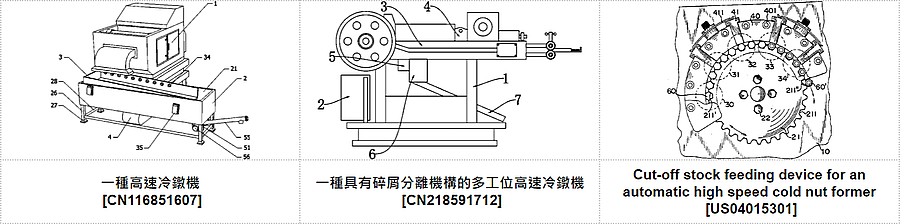

#專利代表圖 :

----



#專利摘要：



01. 一種高速冷鐓機 [ CN116851607 ] :

本發明公開了一種高速冷鐓機，涉及冷鐓機技術領域，包括冷鐓機主體，冷鐓機主體的底部安裝有基台，冷鐓機主體一側設置有接料罐，接料罐的頂端開設有接料槽，沖洗後的水以及螺母表面的金屬碎屑會連通水一同從過濾框的濾孔掉落到接料罐的內腔底部，而清洗乾淨的螺母會通過振動不斷下落直至掉落到接料罐底部的送料機構中，通過螺旋輸送機能夠將清洗乾淨的螺母均勻送出，被阻擋的金屬碎屑會殘留在金屬網輸送帶的網孔內，伴隨金屬網輸送帶旋轉移動至底部時，這些金屬碎屑會由於重力以及同步環繞運動的機械應力加上水泵供給給噴淋花灑的水流衝擊而晃動掉落，實現金屬碎屑的集中收集，進一步具有方便收集的特點。



02. 一種具有碎屑分離機構的多工位高速冷鐓機 [ CN218591712 ] :

本實用新型公開了一種具有碎屑分離機構的多工位高速冷鐓機，涉及多工位高速冷鐓機技術領域，為解決現有的多工位高速冷鐓機只能對產生的煙氣進行過濾處理，在排料時加工產生的碎屑會混雜在緊固件的內部，導致緊固件成品被污染的問題。包括冷鐓機架，冷鐓機架的上端設置有工位平臺，工位平臺和冷鐓機架一體成型設置，工位平臺的上端設置有多工位加工頭；還包括：下料框架，其設置在所述工位平臺底部的下料位置上，下料框架與工位平臺一體成型設置，且下料框架的內部設置有傾斜板，傾斜板與下料框架一體成型設置，傾斜板的內部設置有格柵濾網，格柵濾網與傾斜板一體成型設置；導料框架，其設置在所述下料框架的一側外壁上。



03. Cut-off stock feeding device for an automatic high speed cold nut former [ US04015301 ] :

一種用於自動高速冷螺母成型機的切斷坯料供給裝置，更具體地，一種間歇旋轉運動的傳送供給盤，其沿其周邊設置有凹口，以按順序接收切斷毛坯並將其傳送至連續的盤。

A cut-off stock feeding device for an automatic high speed cold nut former and more particularly a transfer feeding disc of intermittent rotary motion provided with indentations along the periphery thereof to receive and transfer cut-off blanks to successive discs in sequence.



----

若需專利檢索及分析服務，請洽國立高雄科技大學 鍛造輥軋工程研究中心。
TEL : 07-3814526 分機 15456  /  EMAIL : nkust.fastener@gmail.com
----
