2025-03-No1-扣件知識文章

余征諴博士 / 國立高雄科技大學 鍛造輥軋工程研究中心

各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件知識文章 (2025-03-No-1)：

#知識主題 : #翼型螺栓鍛造成形方法

翼型螺栓傳統製造方法，是將預先製作的翼形帽座與螺桿，利用沖壓方式進行鉚接組裝，這種方法存在多項缺陷，包括(1)沖壓組裝容易破壞金屬材質結構，導致結合處產生裂痕或鬆動，降低產品的結合強度與耐用性(2)鉚接結構在多次使用後易於鬆動，影響螺栓的穩固性(3)傳統翼形帽座製程複雜，以多次沖壓或鑄造成形，都耗時且容易產生毛邊，產品易受環境影響而氧化或斷裂，進而降低產品壽命與品質，限制了生產效率及產品的市場競爭力。

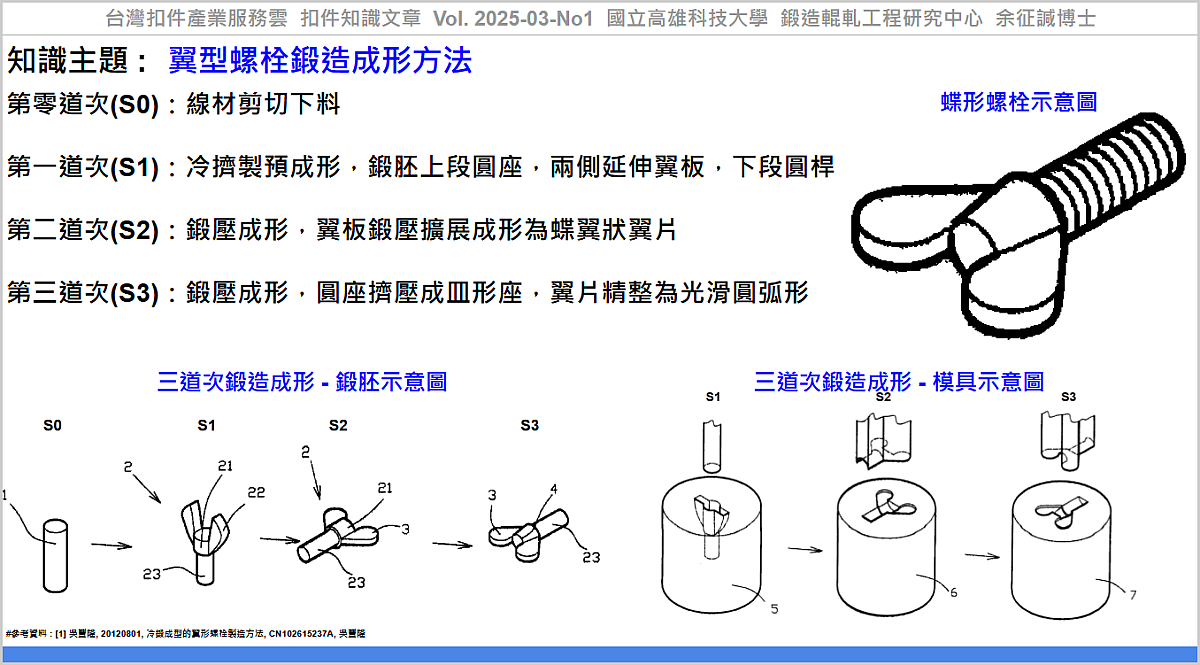

吳[1]提出三道次鍛造成形方法，包括：

第零道次(S0)：線材剪切下料。

第一道次(S1)：冷擠製預成形，預成形鍛胚上段為圓座，兩側延伸翼板，下段為光滑圓桿。

第二道次(S2)：鍛壓成形，鍛胚旋轉90度置入整形模具，將翼板鍛壓擴展成形為蝶翼狀翼片。

第三道次(S3)：鍛壓精整成形，鍛胚旋轉180度置入精整模具，圓座擠壓成皿形座，翼片精整為光滑圓弧形。

以多道次鍛造成形蝶形螺栓，具有產品金屬結構完整，機械性能佳、增強產品耐用性、簡化製程能提升效率、降低生產成本與提高產品品質等優點。

應用該技術，可協助產業透過『翼型螺栓鍛造成形方法』，建立『扣件鍛造成形方法』之技術能量及相關研究開發之參考資料。

----

#參考資料：

[1] 吳豐隆, 20120801, 冷鍛成型的翼形螺栓製造方法, CN102615237A, 吳豐隆, https://patents.google.com/patent/CN102615237A

[2] 台灣扣件產業服務雲, 扣件知識文章, Vol. 2025-03-No1, https://www.tw-fastener.com/tfsc/knowledge/BLP_3514e688-a289-4d22-a113-e50a997f1815

----

Tag: #Fastener, #Forging, #Bolt, #WingBolt, #Screw.

----
