2023-02-No2-扣件專利新訊



余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心



各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期扣件專利新訊 (2023-02-No2)：



全球專利資料庫近期公告23筆扣件新專利，公告日介於20230201至20230215間，申請國件數分別為台灣1件、美國6件與中國16件，專利權人包括台灣的『南韓商波爾茨原股份有限公司』;美國的『Tem,Tsuda Kogyo,Dtech Precision Industries, Clarcorp Industrial, The Hillman Group, Profil Verbindungstechnik Gmbh』與中國的『重慶金海標準件有限公司、一汽奔騰轎車有限公司、江蘇雍銳精密機械配件有限公司、索斯科公司、賓科精密部件（中國）有限公司 … 』等公司(完整專利權人請詳參專利清單)。

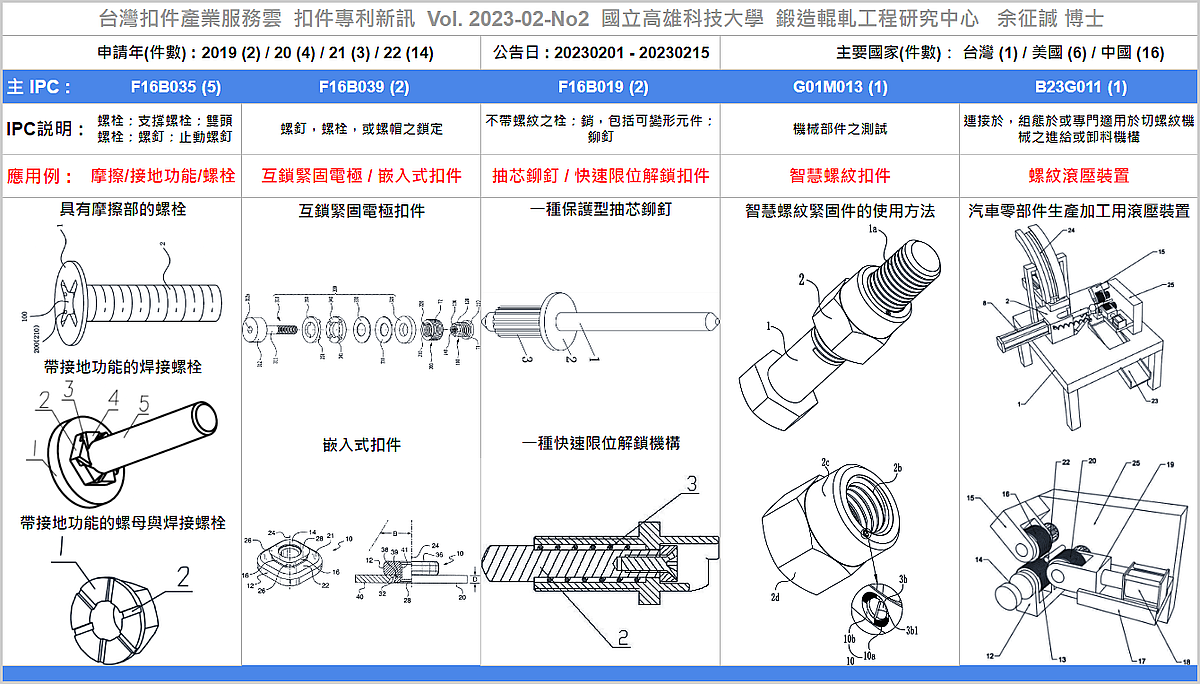

本期以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035 ) 分類號為主，聚焦在『具有摩擦部的螺栓、一種螺紋區域可改變的螺栓的使用方法、一種帶接地功能的焊接螺栓及其安裝方法、一種帶接地功能的螺母與焊接螺栓配合結構及其安裝方法、一種簡易的地腳螺栓防護裝置』等專利。

其餘分類號及代表專利依序為：

(1) F16B039：Interlocking Fastening Upper Electrode Assembly Having Improved Fastening Force, And Plasma Device Including Same、Component Assembly Comprising A Component And An Element Having A Head Part And A Collar Arranged At One Side Of The Head Part As Well As Manufacturing Methods。



(2) F16B019：一種保護型抽芯鉚釘、一種快速限位解鎖機構。



(3) G01M013：一種智慧螺紋緊固件的使用方法。



(4)B23G011：一種具有汽車零部件生產加工用滾壓裝置等專利。

(完整專利資訊請參閲專利清單。)

----
#參考資料：

[1] 台灣扣件產業服務雲, 扣件專利新訊, Vol-2023-02-No2, 專利清單 EXCEL, https://tinyurl.com/FastenerNewPatent202302No2List

[2] 台灣扣件產業服務雲, 扣件專利新訊, Vol-2023-02-No2, https://tinyurl.com/FastenerNewPatent202302No2

----
(點擊開啓全文: https://tinyurl.com/FastenerNewPatent202302No2 )
----
Tag : #Fasteners, #Patent, #Review .
----



一、以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035 )為主要IPC分類號之扣件相關專利：



本項分類號(F16B035 )之專利包括『具有摩擦部的螺栓、一種螺紋區域可改變的螺栓的使用方法、一種帶接地功能的焊接螺栓及其安裝方法、一種帶接地功能的螺母與焊接螺栓配合結構及其安裝方法、一種簡易的地腳螺栓防護裝置』等專利，以下為本期專利摘要說明。

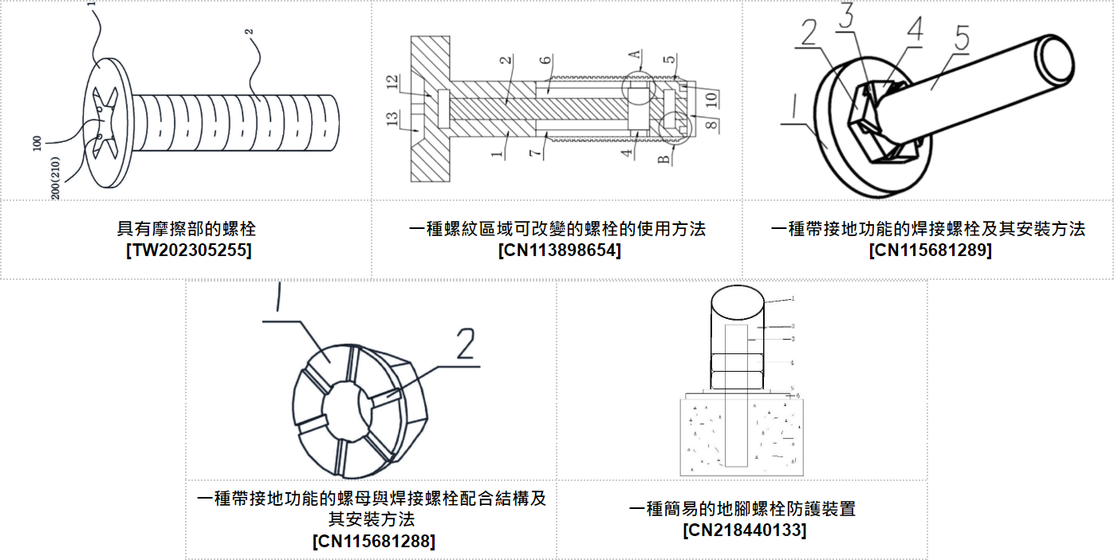

01. 具有摩擦部的螺栓 [ TW202305255 ] :



揭示一種螺栓，由頭部和螺紋部構成，在藉助於工具而旋轉的同時藉由該螺紋部緊固於結構物，該螺栓包括：結合槽，該結合槽在該頭部以槽形態形成，作為與該工具結合的部位；及摩擦部，該摩擦部在該結合槽的一部分以凸起或槽形態形成，在對該工具提供摩擦力的同時，防止因工具與結合槽不匹配導致工具的遊移或脫離。



02. 一種螺紋區域可改變的螺栓的使用方法 [ CN113898654 ] :



本發明實施例公開了一種螺紋區域可改變的螺栓的使用方法，包括螺栓柱，所述螺栓柱的內部中心處活動設有螺杆，所述螺杆的外側設有滑套，且所述滑套與螺杆螺紋連接，所述螺栓柱的外側設有外螺紋套，所述滑套的外側固定設有連接杆，且所述外螺紋套與滑套通過連接杆連接，所述螺栓柱的底部內側設有空腔；本發明通過順時針轉動螺杆，螺杆帶動滑套上移，滑套通過連接杆帶動外螺紋套在螺栓柱的外側滑動上移，反之逆時針轉動螺杆時，外螺紋套則在螺栓柱的外側滑動下移，調節合適後，將蓋板通過磁鐵柱與螺栓柱連接，蓋板頂部的十字架嵌入到螺杆底端的十字槽中將螺杆固定，該螺栓的螺紋區域可進行改變，便於使用，實用性好。



03. 一種帶接地功能的焊接螺栓及其安裝方法 [ CN115681289 ] :



本發明涉及一種帶接地功能的焊接螺栓及安裝方法，焊接螺栓包括焊接螺栓法蘭盤；焊接螺栓法蘭盤上表面設有六邊形限位元結構；所述六邊形限位元結構上開有排屑槽，六邊形限位元結構的上表面為接觸面，能與螺母的法蘭面接觸；所述焊接螺栓的螺紋杆與焊接螺栓法蘭盤連接；鈑金和線束端子依次穿過焊接螺栓的螺紋杆，鈑金與所述焊接螺栓法蘭盤固定，且線束端子在擰緊螺母過程中不隨螺母轉動。本發明從法蘭面接觸出發，設計了一種帶接地功能的焊接螺栓，配合普通螺母，在裝配螺母的過程中刮除焊接螺栓接合面上的油漆，不破壞螺紋，實現金屬直接接觸，進而實現接地，在流水化的裝配線上，還可以防止裝配過程中端子跟轉，利於線束端子的固定。



04. 一種帶接地功能的螺母與焊接螺栓配合結構及其安裝方法 [ CN115681288 ] :



本發明涉及一種帶接地功能的螺母與焊接螺栓配合結構及其安裝方法，配合結構包括接地螺母，所述螺母法蘭面開有多個排屑槽；還包括焊接螺栓，所述焊接螺栓與接地螺母連接；所述焊接螺栓底部法蘭盤側面為焊接部位，法蘭盤上方設有六角形結構，其上表面為接觸面，與螺母法蘭面接觸，焊接螺栓的端部為焊接螺栓的螺紋杆；鈑金、線束端子和接地螺母依次穿過焊接螺栓的螺紋杆；本發明從法蘭面接觸出發，設計了一種帶接地功能的螺母，配合相應的焊接螺栓，在裝配螺母的過程中刮除焊接螺栓接合面上的油漆，不破壞螺紋，實現金屬直接接觸，進而實現接地，在流水化的裝配線上，還可以防止裝配過程中端子跟轉，利於線束端子的固定。



05. 一種簡易的地腳螺栓防護裝置 [ CN218440133 ] :



本實用新型提供一種簡易的地腳螺栓防護裝置，包括地腳螺栓和固定物連接底板，地腳螺栓上端穿出固定物連接底板並進行固定；還包括防護套管，所述的防護套管套設在地腳螺栓上端，且防護套管的頂端高於地腳螺栓的頂端，防護套管的下端與固定物連接底板上表面連接；所述的防護套管內填充有密封泥。本實用新型操作簡單、使用方便，不僅能有效的保護地腳螺栓不受自然環境的腐蝕，同時也可以增加地腳螺栓固定物的保護，大大增加了地腳螺栓的使用壽命。

#專利代表圖 :



----



二、以『螺釘，螺栓，或螺帽之鎖定』(F16B039)為主要IPC分類號之扣件相關專利：



本項分類號(F16B039)之專利包括『具有改進的緊固力的互鎖緊固上電極組件，以及包括該組件的等離子體裝置 (Interlocking Fastening Upper Electrode Assembly Having Improved Fastening Force, And Plasma Device Including Same)、Component Assembly Comprising A Component And An Element Having A Head Part And A Collar Arranged At One Side Of The Head Part As Well As Manufacturing Methods』等專利，以下為本期專利摘要說明。

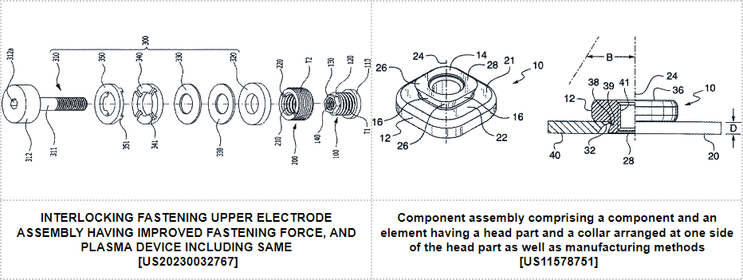

01. 具有改進的緊固力的互鎖緊固上電極組件，以及包括該組件的等離子體裝置 (Interlocking Fastening Upper Electrode Assembly Having Improved Fastening Force, And Plasma Device Including Same) [ US20230032767 ] :



提出了一種具有改進的緊固力的互鎖緊固上電極組件。 該組件被配置成使得插入矽電極中的襯套在矽電極上方突出，並且突出部分插入並聯接到陽極氧化板以抑制襯套的旋轉，該組件包括：內突片和外突片 複合螺母耦合到矽電極和陽極板的裝配槽以防止旋轉； 組裝在矽電極的裝配槽內並套在內外耳片組合螺母外側的內外耳片螺母； 組裝模塊通過陽極氧化板的貫通部內部耦合，並與內外極耳複合螺母組裝，以固定設置在矽電極上方的陽極氧化板。



02. 包括組件和具有頭部和設置在頭部一側的軸環的元件的組件以及製造方法 (Component Assembly Comprising A Component And An Element Having A Head Part And A Collar Arranged At One Side Of The Head Part As Well As Manufacturing Methods) [ US11578751 ] :



描述了組件組件，其由組件和附接到該組件並形成為對準元件的元件組成。 該元件具有頭部、設置在頭部的端面上的部件接觸表面和佈置在部件接觸表面內並從其突出的軸環。 套環具有非圓形的橫截面形狀。 套環以間隙插入與套環的橫截面形狀互補形成的部件的孔中，並且具有在頭部的所述端面的方向上並相對於頭部的中心縱向軸線會聚的外表面 元件並與後者形成銳角。 與部件接觸面相鄰的部件孔的邊緣區域延伸到形成在軸環和頭部端面之間的凹部中，但沒有到達凹部的底部，由此產生確保橫向對準的自由空間 元素相對於組件的移動。 由於部件材料與凹槽內的軸環的材料重疊，防止了元件與部件的軸向分離。 還要求保護用於製造部件組件的元件和方法。



#專利代表圖 :

----



三、以『不帶螺紋之栓；銷，包括可變形元件；鉚釘』(F16B019)為主要IPC分類號之扣件相關專利：



本項分類號(F16B019)之專利包括『一種保護型抽芯鉚釘、一種快速限位解鎖機構』等專利，以下為本期專利摘要說明。

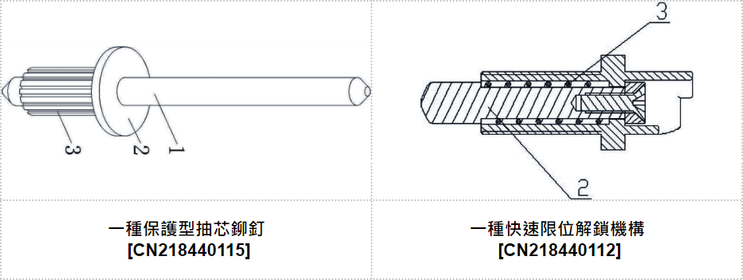

01. 一種保護型抽芯鉚釘 [ CN218440115 ] :



本實用新型公開了一種保護型抽芯鉚釘，涉及鉚釘技術領域，該保護型抽芯鉚釘，包括釘芯，所述釘芯的外側螺紋套接有鉚體，鉚體的外側開設有連接槽，鉚體包括第一填充層與第二填充層，通過設置加強層，進而提高了鉚體在使用中的強度，進一步延長了鉚體的使用壽命，使鉚體在使用中能夠更加的牢靠，加強整體裝置的使用穩定性，進而有效的提高了整體裝置的長期使用效果，通過開設連接槽進而有效的提高了鉚體安裝中的流暢性，使鉚體的在安裝使用中更加的快速，通過設置耐磨層進而使鉚體具有優良的耐磨屬性，加強鉚體的長期使用壽命，避免鉚體的表面在長期使用中產生較多損傷，進而有效的提高了對鉚體的使用穩定性。



02. 一種快速限位解鎖機構 [ CN218440112 ] :



本實用新型涉及一種快速限位解鎖機構，屬於機械限位領域。本實用新型在快速限位機構工作時，限位銷2在彈簧3拉伸的作用下，使得把手4與固定座1的把手限位面貼合，同時限位銷2的粗端自然伸出固定座1的下端圓柱，即完成限位工作。當解鎖限位元狀態時，把手4帶動限位銷2進行圓周及直線運動，把手4沿固定座1上端旋轉面進行逆時針圓周運動，彈簧3在限位銷2及固定座1的相互作用下做壓縮運動，當把手4轉至固定座1固定面時，在彈簧3的壓縮作用力下完成解鎖及固定。本實用新型結構簡單，不需要額外的工具以及螺釘即可將設備限位元及解鎖，解決目前設備在限位元和解鎖使用場景切換時費時費力的問題，提高了便利性。



#專利代表圖 :

----



四、以『機械部件之測試』(G01M013)為主要IPC分類號之扣件相關專利：



本項分類號(G01M013)之專利包括『一種智慧螺紋緊固件的使用方法』等專利，以下為本期專利摘要說明。

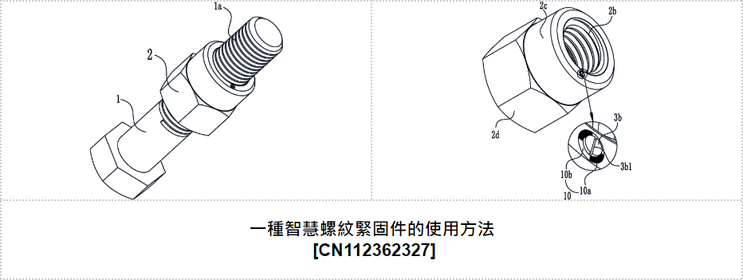

01. 一種智慧螺紋緊固件的使用方法 [ CN112362327 ] :



本發明公開了一種智慧螺紋緊固件的使用方法，包括以下步驟：S1：調整智慧螺母的檢測精度；S2：將螺栓穿設在工件上；S3：將智能螺母套在螺栓上，並擰緊智能螺母，以使智能螺母的端面與螺栓的頭部夾緊工件。採用以上技術方案的一種智慧螺紋緊固件的使用方法，智慧螺紋緊固件具有不弱于傳統螺紋緊固件的連接緊固效果，並且，螺母主體的轉動會帶動摩擦滾輪轉動，由於摩擦滾輪的轉動半徑遠小於螺母主體的轉動半徑，螺母主體即使僅僅發生微小的轉動，摩擦滾輪也會發生較大幅度的轉動，能夠準確地被檢測裝置識別，因此，鬆動預警智慧螺母的鬆動預警靈敏度極高，能夠應用到具有嚴苛要求的工作場景中。



#專利代表圖 :

----



五、以『連接於，組態於或專門適用於切螺紋機械之進給或卸料機構』(B23G011)為主要IPC分類號之扣件相關專利：



本項分類號(B23G011)之專利包括『一種具有汽車零部件生產加工用滾壓裝置』等專利，以下為本期專利摘要說明。

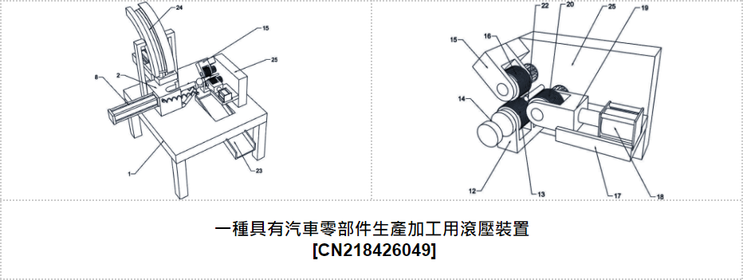

01. 一種具有汽車零部件生產加工用滾壓裝置 [ CN218426049 ] :



本申請公開了一種具有汽車零部件生產加工用滾壓裝置，涉及球頭螺栓加工裝置技術領域，針對現有的汽車零部件生產加工用滾壓裝置在對球頭螺紋滾壓時，需要人工手動拿取球頭螺桿放置兩個滾壓輪之間，導致球頭螺栓的加工效率較低的問題，現提出如下方案，其包括工作台和機架，所述工作台頂端固定安裝有上料台，所述上料台側壁固定安裝有第一滑槽座，所述第一滑槽座內滑動安裝有分料板，所述第一滑槽座頂端固定安裝有第一氣缸，所述第一氣缸伸縮端與分料板固定連接，所述分料板頂端開設有分料槽。本申請可以自動對球頭螺栓進行隔料、分料和上料，同時滾壓完成後，自動對球頭螺栓進行下料，提高球頭螺栓的加工效率，增加球頭螺栓的生產產量。



#專利代表圖 :

----

----
若需專利檢索及分析服務，請洽國立高雄科技大學 鍛造輥軋工程研究中心。
TEL : 07-3814526 分機 15456  /  EMAIL : nkust.fastener@gmail.com
----
