2024-02-No2-扣件知識文章

余征諴博士 / 國立高雄科技大學 鍛造輥軋工程研究中心

各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件知識文章 (2024-02-No-2)：

#知識主題 : #螺栓浮動切邊模具設計

螺栓經多道次鍛造成形後，一般會對螺栓頭部進行切邊加工，將多餘的胚料剪切移除，使螺栓凸緣尺寸符合圖面要求。

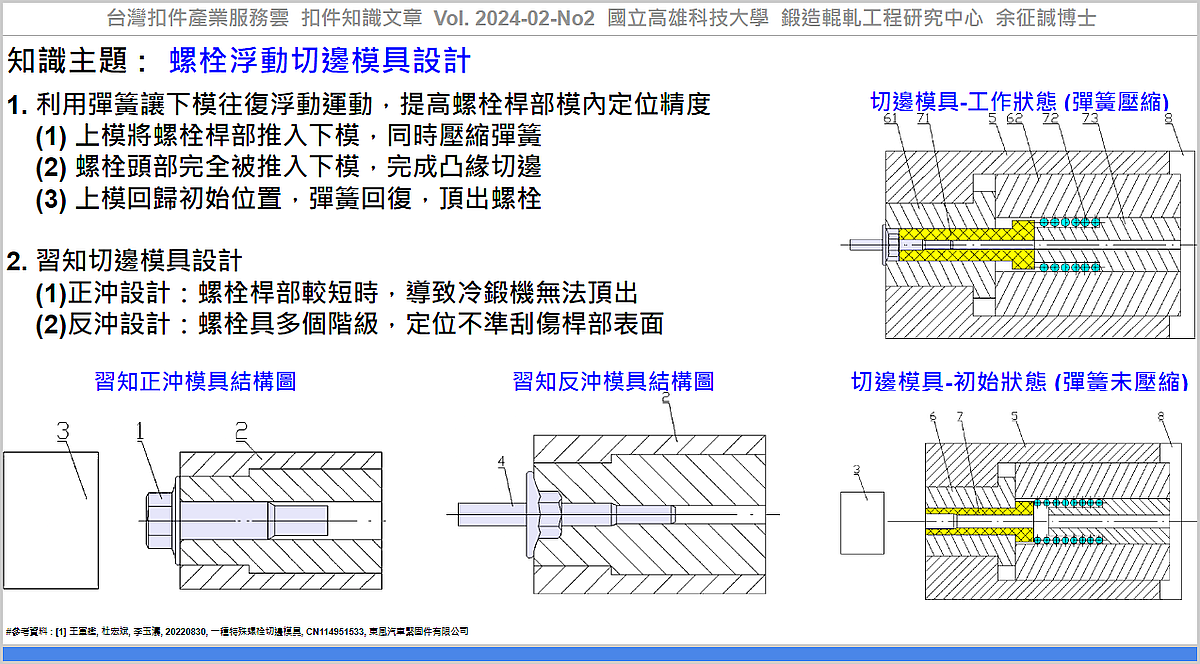

習知切邊模具設計如(1)正沖設計：螺栓的桿部定位在下模內，因桿部長度不夠，導致冷鍛機無法頂出螺栓(2)反沖設計：特殊螺栓具有多個不同外徑的階級特徵，導致螺栓桿部進入下模時不容易對準內孔，無法正常切邊，容易刮傷螺栓桿部表面。

王等人[1]提出一特殊螺栓切邊模具設計，利用彈簧讓沖切下模的推桿具有往復浮動運動；沖切模具在初始狀態下，推桿前端與頂模的承切面齊平；在工作狀態時，上模下行，將零件(特殊螺栓)的桿部推入頂模內，零件會推動推管壓縮彈簧，待零件的頭部完全進入頂模內時，即完成凸緣切邊；上模回歸初始位置，彈簧回復將頂模內的零件頂出，等待下一個待切邊零件。此浮動模具設計可使零件容易進入下模內，提高螺栓零件在下模內的定位精度，進而提高了特殊螺栓生產效率與產品品質。

應用該技術，可協助產業透過『螺栓浮動切邊模具設計』，建立『扣件模具設計』之技術能量及相關研究開發之參考資料。

----

#參考資料：

[1] 王軍艦, 杜宏斌, 李玉濤, 20220830, 一種特殊螺栓切邊模具, CN114951533, 東風汽車緊固件有限公司.

[2] 台灣扣件產業服務雲, 扣件知識文章, Vol. 2024-02-No2, https://www.tw-fastener.com/tfsc/knowledge/BLP_fd878b1d-ef16-4e0e-887c-28c5e8d31539

----

Tag: #Fastener, #Bolt, #Trimming.

----
