2023-02-No1-扣件知識文章

余征諴博士 / 國立高雄科技大學 鍛造輥軋工程研究中心

各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期扣件知識文章 (2023-02-No-1)：

#知識主題 : 開槽半軸螺帽鍛造成形技術

李 [1] 提出半軸螺母七道次鍛造成形技術，包括：(1)線材下料(2)胚料整形(3)開槽預成形(4)開槽精整成形(5)凸緣預成形(6)凸緣精整成形(7)沖孔等道次；改技術採用塑性變形方式(反向擠製預成形、鍛粗精整成形)形成開槽特徵，具備材料使用率高、無需開槽特徵機械加工等優點；成形道次説明如下所列。

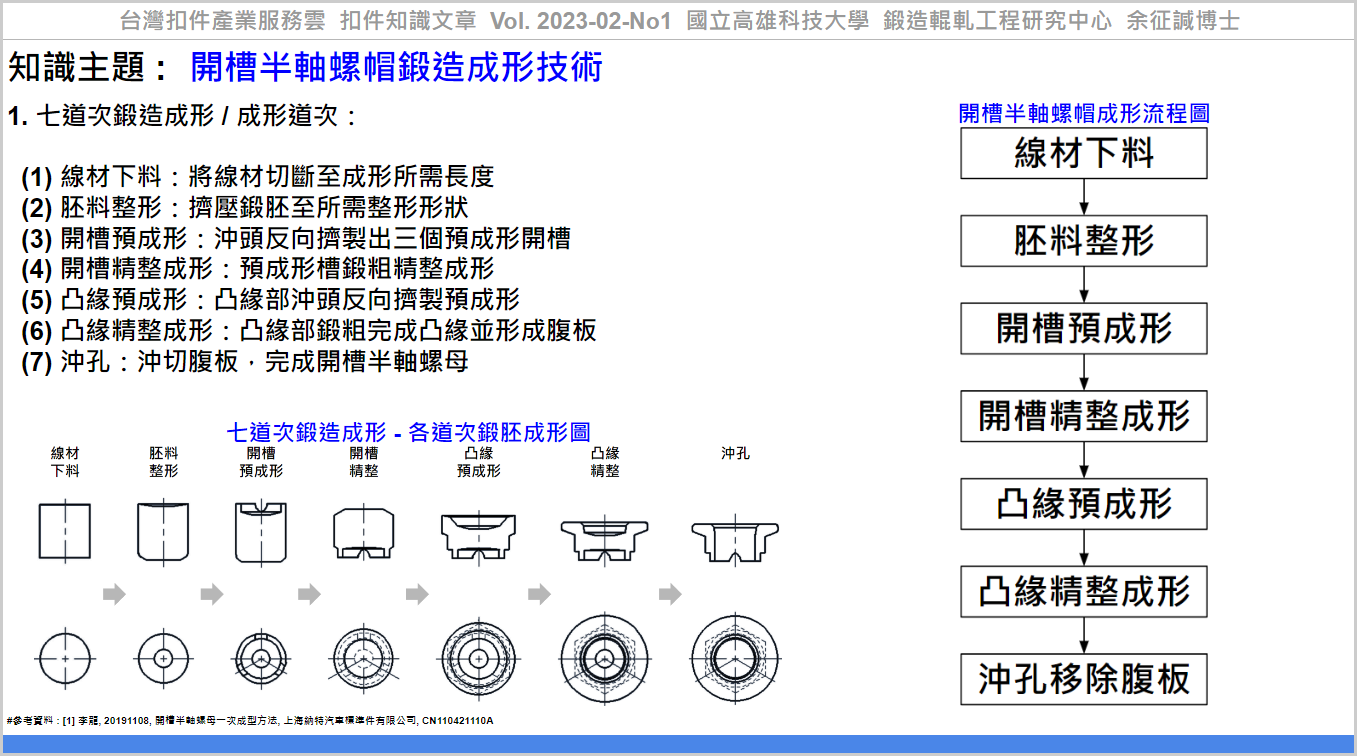

#七道次鍛造成形道次：
(1) 線材下料：將線材切斷至成形所需長度
(2) 胚料整形：擠壓鍛胚至所需整形形狀
(3) 開槽預成形：沖頭反向擠製出三個預成形開槽
(4) 開槽精整成形：預成形槽鍛粗精整成形
(5) 凸緣預成形：凸緣部沖頭反向擠製預成形
(6) 凸緣精整成形：凸緣部鍛粗完成凸緣並形成腹板
(7) 沖孔：沖切腹板，完成開槽半軸螺母

應用該技術，可協助產業透過『開槽半軸螺帽鍛造成形技術』，建立『螺帽鍛造技術』之技術能量及相關研究開發之參考資料。

----

#參考資料：

[1] 李龍, 20191108, 開槽半軸螺母一次成型方法, 上海納特汽車標準件有限公司, CN110421110A.

[2] 台灣扣件產業服務雲, 扣件知識文章, Vol. 2023-02-No1, https://bit.ly/FastenerKB202302No1

----

Tag: #Fasteners, #Nut, #Forging, #Manufacturing.

----
