2023-11-No2-扣件知識文章

余征諴博士 / 國立高雄科技大學 鍛造輥軋工程研究中心

各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件知識文章 (2023-11-No-2)：

#知識主題 : #雙台階三角牙螺栓鍛造成形方法

雙台階三角牙螺栓是一種汽車用扣件，其結構複雜，目前採用機械加工方式生產，然而，機械加工的生產方式不僅效率較低，浪費材料，且機械加工會切斷桿部金屬流線，影響產品強度。

王 [1] 提出雙台階三角牙螺栓的製造方法，及其多道次冷鍛成形設計；完整製造方法為：線材下料、鍛造成形、搓三角牙、熱處理、塗覆防腐材料以及上蠟。

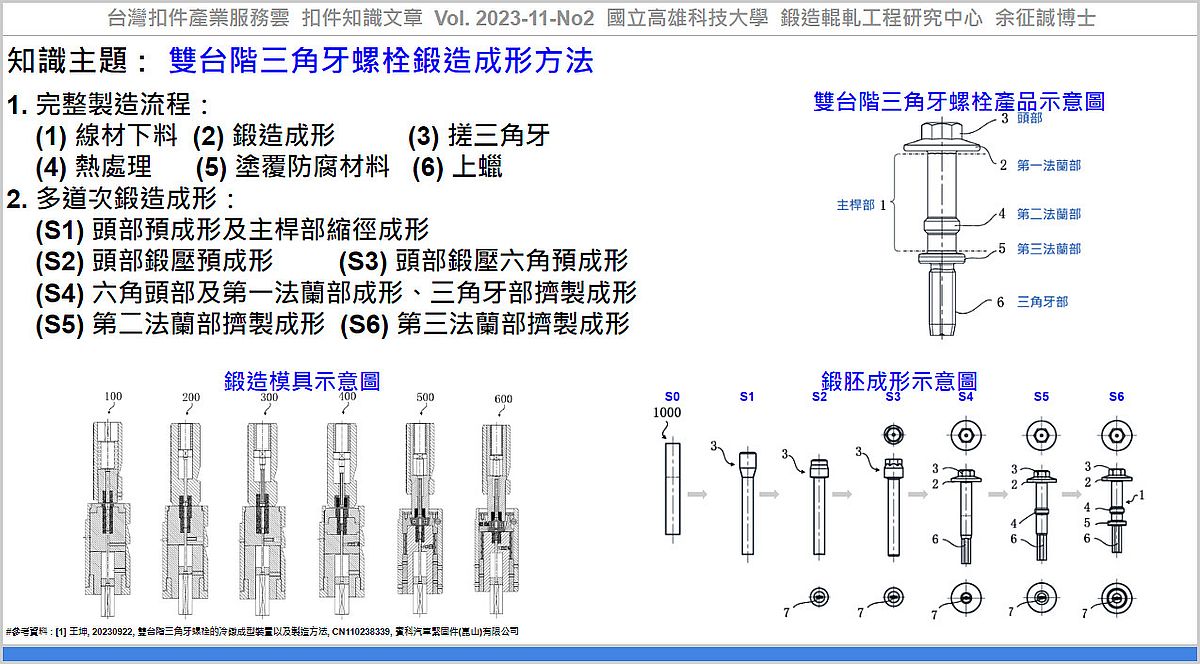

多道次冷鍛成形方法為：

第零道次(S0)：線材剪切下料。
第一道次(S1)：頭部預成形和主桿部縮徑整束成形。
第二道次(S2)：頭部鍛壓預成形。
第三道次(S3)：頭部鍛壓六角預成形。
第四道次(S4)：六角頭部及第一法蘭部成形、三角牙部擠製成形。
第五道次(S5)：第二法蘭部擠製成形，模具採分片式開合模結構，便於第二法蘭部脫離模具。
第六道次(S6)：第三法蘭部擠製成形，模具採分片式開合模結構，便於第三法蘭部脫離模具。

此方法可以多道次冷鍛成形雙台階三角牙螺栓的鍛造件，其尺寸穩定，替代了現有的兩次機加工生產方式，能節省大量的人工作業成本與節省材料，採用直接冷鐓成形，鍛造件金屬線條完整能提高鍛造件強度。

應用該技術，可協助產業透過『雙台階三角牙螺栓鍛造成形方法』，建立『螺栓鍛造成形技術』之技術能量及相關研究開發之參考資料。

----

#參考資料：

[1] 王坤, 20230922, 雙台階三角牙螺栓的冷鐓成型裝置以及製造方法, CN110238339, 賓科汽車緊固件(崑山)有限公司.

[2] 台灣扣件產業服務雲, 扣件知識文章, Vol. 2023-11-No2, https://www.tw-fastener.com/tfsc/knowledge/BLP_86aee23c-83c3-4d76-9e7b-36c3efac478d

----

Tag: #Fastener, #Bolt, #Forging.

----
