2022-08-No1-扣件專利新訊
余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心
各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期扣件專利新訊 (2022-08-No1)：

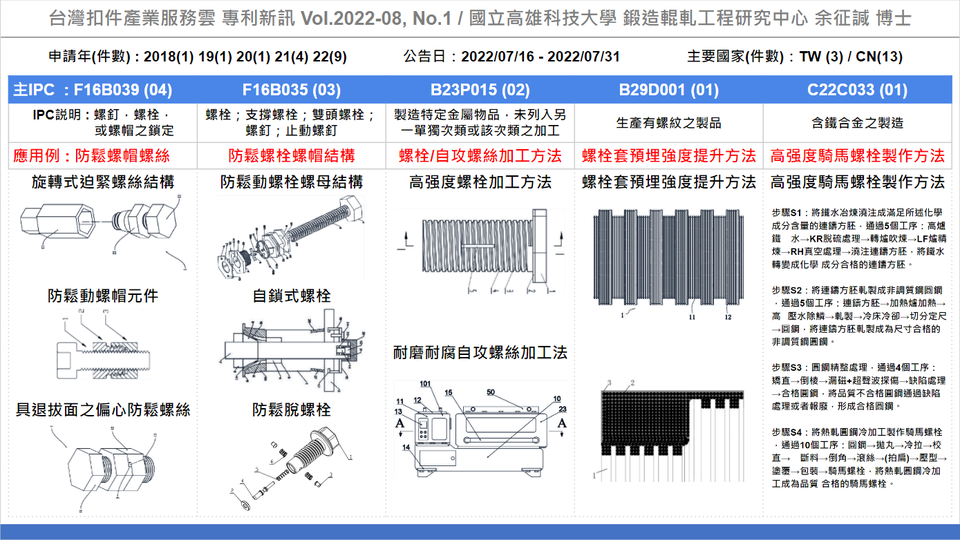

全球專利資料庫近期公告16筆扣件新專利，公告日介於20220716至20220731間，申請國件數為台灣3件與中國13件，專利權人包括台灣的『 鋐昇實業股份有限公司、美商賓工程工廠公司』與中國的『賓科精密部件（中國）有限公司、江蘇永昊高強度螺栓有限公司、廣東輕工職業技術學院、江蘇永昊高強度螺栓有限公司、北京航空航太大學寧波創新研究院、揚州三劦緊固件有限公司、東南大學、張培鋒、東莞市艾坦五金科技有限公司、南方醫科大學南方醫院、中國重汽集團濟南動力有限公司、嘉興大成五金科技股份有限公司、富豪卡車集團 … 』等公司(完整專利權人請詳參專利清單)。
本期以『螺釘，螺栓，或螺帽之鎖定』(F16B039) 分類號為主，聚焦在『旋轉式迫緊螺絲之組合結構、一種防鬆動螺母元件、一種防鬆雙螺母連接結構、具退拔面之偏心防鬆螺絲及其施工方法』等專利。其餘分類號及代表專利依序為：
(1) B25B035：一種防鬆動螺栓螺母結構、一種自鎖式螺栓、一種新型防脫螺栓及使用方法。
(2) B23P015：一種高強度螺栓及其加工方法、一種高耐磨耐腐蝕自攻螺絲及其製備工藝。
(3) B29D001：風電葉片根部連接用螺栓套及其預埋強度提升方法。
(4)C22C033：一種重型汽車用高強度騎馬螺栓及其製作方法等專利。
(完整專利資訊請參閲專利清單。)
----
#參考資料：
[1] 台灣扣件產業服務雲, 扣件專利新訊, Vol-08-No1, 專利清單 EXCEL, https://bit.ly/NewPatentList202208No1
[2] 台灣扣件產業服務雲, 扣件專利新訊, Vol-08-No1, https://www.tw-fastener.com/tfsc/knowledge/BLP_63ec6fe9-45a6-4d50-8a67-fd020e45f071
----
一、以『螺釘，螺栓，或螺帽之鎖定』(F16B039)為主要IPC分類號之扣件相關專利：
本項分類號(F16B039)之專利包括『旋轉式迫緊螺絲之組合結構、一種防鬆動螺母元件、一種防鬆雙螺母連接結構、具退拔面之偏心防鬆螺絲及其施工方法』等專利，以下為本期專利摘要說明。

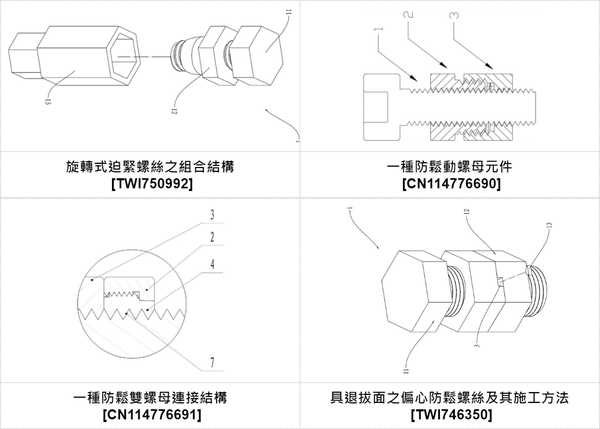

01. 旋轉式迫緊螺絲之組合結構 [ TWI750992 ] :
一種旋轉式迫緊螺絲之組合結構，係包含有一螺頭底面設有多個定位牙的螺絲，和螺絲相互螺合並具有鎖設段和緊縮段的外套件，以及由迫緊件和活動套件所組成並分別用於鎖緊鎖設段和緊縮段的鎖固套筒；本發明在使用上係用以插入已預先鑽設完孔洞的待固定物中，之後將外套件套在螺絲上並透過手持電動工具和鎖固套筒先將外套件鎖緊後再對緊縮段施力使其產生塑性變形，使本發明能穩固的鎖設在待固定物上而不鬆脫，故本發明具有創作性和進步性之功效。
02. 一種防鬆動螺母元件 [ CN114776690 ] :
本發明公開了一種防鬆動螺母元件，包括第一螺母和第二螺母，第一螺母和第二螺母配合以鎖緊螺栓；所述第一螺母的內外壁均設有螺紋且內螺紋和外螺紋的螺距不同；所述第二螺母包括第二螺母本體，所述第二螺母本體的內壁設有二級螺紋，二級螺紋包括第一級螺紋和第二級螺紋；所述螺栓、第一螺母的內螺紋、第二螺母的第一級螺紋的螺紋規格相同，所述第一螺母的外螺紋、第二螺母的第二級螺紋的螺紋規格相同。本發明的第一螺母與第二螺母連接後，由於第一螺母的內螺紋與外螺紋的螺紋規制不同，沿螺栓軸向的壓力和摩擦力使兩個螺母夾緊在螺栓上，有效防止螺母鬆動脫落，具有高抗振、輕便、可重複拆卸等優點。
03. 一種防鬆雙螺母連接結構 [ CN114776691 ] :
本發明公開一種防鬆雙螺母連接結構，包括螺母元件和螺栓；所述螺母組件包括主螺母、副螺母以及彈性止回螺環；所述主螺母通過螺紋結構與螺栓連接；在軸線方向上，所述彈性止回螺環與主螺母同軸固定連接；所述彈性止回螺環的外壁設有外螺紋和外錐形面，該彈性止回螺環的內壁設有與螺栓連接的螺紋結構；所述彈性止回螺環沿著圓周方向設有多個分割孔，相鄰的兩個分割孔之間構成瓣狀鎖緊部；所述副螺母的內腔設有用於與彈性止回螺環的外螺紋配合的內螺紋和用於與彈性止回螺環的外錐形面過盈配合的內錐形面。該防鬆雙螺母連接結構通過彈性止回結構阻止副螺母回轉，聯接可靠、安裝簡單、緊固件可重複使用、加工成本適當且防鬆效果好。
04. 具退拔面之偏心防鬆螺絲及其施工方法 [ TWI746350 ] :
一種具退拔面之偏心防鬆螺絲，係包含有一螺頭底面設有多個定位牙的螺絲，和螺絲相互螺合並由兩相同且上下對稱同時還具有退拔面之鎖固件所組成的防鬆組件，及卡入兩鎖固件退拔面間之空隙的定位銷；本發明之施工方法係將螺絲插入孔洞略大於其直徑的待固定物中，接著將黏膠塗抹於兩鎖固元件後準備鎖固於螺絲上，再來利用鎖設工具將兩鎖固件同時鎖設於螺絲上，之後再單獨以順時針方向旋轉最外側的鎖固件，最後將定位銷打入兩鎖固件間的空隙中，使本發明能穩固的鎖設在待固定物上並產生最大磨擦力而不鬆脫，故本發明具有創作性和進步性之功效。
#專利代表圖 :
----
二、以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(B25B035)為主要IPC分類號之扣件相關專利：
本項分類號(B25B035)之專利包括『一種防鬆動螺栓螺母結構、一種自鎖式螺栓、一種新型防脫螺栓及使用方法』等專利，以下為本期專利摘要說明。

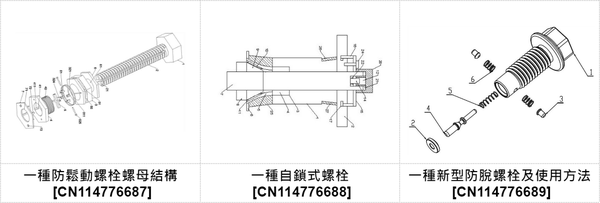

01. 一種防鬆動螺栓螺母結構 [ CN114776687 ] :
本發明專利公開了一種防鬆動螺栓螺母結構，涉及螺栓螺母技術領域，其機構包括螺栓元件和螺母元件，螺栓元件包括螺帽和螺杆，螺杆設置於螺帽底端，螺杆底端沿設置有十字滑槽，螺母元件包括螺母、連接座和十字滑塊，螺母外壁設置有第一環形凹槽，第一環形凹槽外壁的設置有四個第一滑道，螺母內壁的設置有第一滑槽，第一滑槽內壁與四個第一滑道內壁連通，連接座頂端設置有第一通孔，連接座上一體設置有連接軸套，連接軸套內壁與第一通孔內壁連通，連接軸套外壁的下部沿周向設置有第二環形凹槽，第二環形凹槽外壁均勻的設置有第一棘齒，第二環形凹槽外壁的中部等間距設置有四個第二滑道，連接軸套內壁的下部沿周向設置有第二滑槽。
02. 一種自鎖式螺栓 [ CN114776688 ] :
本發明公開了一種自鎖式螺栓，包括螺杆，螺杆的頂端設置有限位板，螺杆的底端設置有內環槽，螺杆杆體上的螺紋方向與內環槽內螺紋方向相反，在螺杆的底端旋設有下鎖死件，插杆的頂端杆體上設置有內槽孔，環繞內槽孔在插杆的頂端均勻開設有若干個開槽，在內槽孔的底部設置有定位柱，在插杆的頂端設置有上鎖死件，位於限位板上方的插杆上設置有螺紋，在位於上鎖死件上方的插杆上旋設有上鎖母。本發明能夠有效防止結構連接處螺栓鬆動現象，提高連接穩定性。
03. 一種新型防脫螺栓及使用方法 [ CN114776689 ] :
本發明為一種新型防脫螺栓，包括連接元件、防脫元件；所述連接元件包括螺栓主體、封蓋、配合主體，用於實現作業件的安裝鎖緊；所述防脫元件包括防脫主體、防脫軸、第一復位彈簧、第二復位彈簧，用來限制螺栓主體松解的行程，起到整體的防脫出功能。該螺栓實現了松解固定在一起的手術器械時，螺栓不會因為擰過頭而從安裝孔中脫落的功能，保證了手術環境中器械的無菌情況。
#專利代表圖 :
----
三、以『製造特定金屬物品，採用未列入另一單獨次類或該次類之一個目的加工』(B23P015)為主要IPC分類號之扣件相關專利：
本項分類號(B23P015)之專利包括『一種高強度螺栓及其加工方法、一種高耐磨耐腐蝕自攻螺絲及其製備工藝』等專利，以下為本期專利摘要說明。

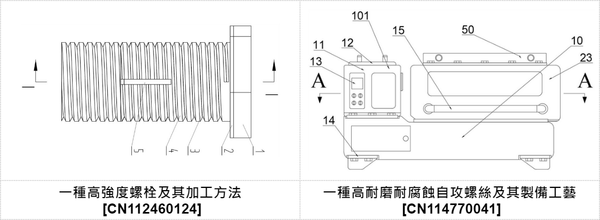

01. 一種高強度螺栓及其加工方法 [ CN112460124 ] :
本申請公開了一種高強度螺栓及其加工方法，屬於螺栓領域，用於高強度螺栓，其螺杆的內部加工有放置放置板體固定盤的空腔，板體固定盤通過頂升板及錐形調節板與錐形塊接觸；螺杆在對應頂升板的位置處加工有螺杆通孔，錐形塊在調節杆的帶動下向遠離螺帽的一端移動，通過錐形調節板迫使頂升板向螺杆通孔外部移動直至頂升板與連接於螺杆的螺母接觸並頂緊；所述的調節杆的一端位於螺杆的底面，調節杆的另一端位於板體固定盤內；所述板體固定盤通過板體固定套與螺帽連接，板體固定套為與板體固定盤同軸設置的套體結構。其能夠在現有高強度螺栓原材料製作而成的基礎上，通過對直徑較大的螺栓結構進行設計，保證螺栓強度的同時又能夠帶來防脫等優異性能。
02. 一種高耐磨耐腐蝕自攻螺絲及其製備工藝 [ CN114770041 ] :
本發明公開了一種高耐磨耐腐蝕自攻螺絲製備工藝，本發明涉及螺絲相關領域，包括機體，所述機體底部前後左右對稱的滑動設有四個放置塊，每個所述放置塊分別與所述機體之間固定設有清洗機，所述清洗機上滑動設有密封蓋，所述清洗機上固定設有控制板，所述清洗機中設有清洗裝置，所述機體上前後對稱的固定設有推動滑軌，兩個所述推動滑軌之間滑動設有噴塗箱，所述噴塗箱前側固定設有把手，所述噴塗箱中設有運輸裝置，所述噴塗箱中設有等離子噴塗裝置，通過等離子噴槍在螺絲的表面上噴塗一層陶瓷粉末，利用大氣等離子噴塗方法在螺絲表面上噴塗耐腐蝕、耐磨的陶瓷粉末，從而使得螺絲得到良好的耐腐蝕和耐磨的特性，大大提高了螺絲的使用壽命。
#專利代表圖 :
----
四、以『生產有螺紋之製品』(B29D001)為主要IPC分類號之扣件相關專利：
本項分類號(B29D001)之專利包括『風電葉片根部連接用螺栓套及其預埋強度提升方法』等專利，以下為本期專利摘要說明。

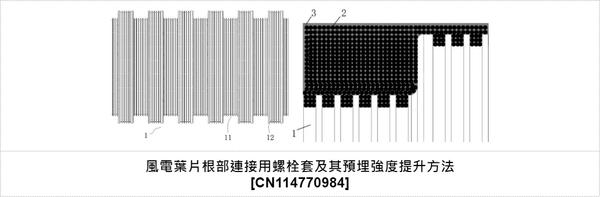

01. 風電葉片根部連接用螺栓套及其預埋強度提升方法 [ CN114770984 ] :
本發明公開一種風電葉片根部連接用螺栓套及其預埋強度提升方法，涉及新能源技術領域。風電葉片根部連接用螺栓套的預埋強度提升方法，通過在螺栓套的宏觀外螺紋溝槽結構表面加工出微觀溝槽結構，可以使得線束纏繞填充材料在纏繞填充宏觀外螺紋溝槽時，進一步填充至微觀溝槽結構內，從而在保障螺栓套強度的前提下，增大由線束纏繞填充材料形成的外部溝槽纏繞層與螺栓套之間的連接強度和疲勞強度，在螺栓套預埋時，便可以滿足目前葉片大型化帶來的日益增大的葉片根部連接載荷需求。風電葉片根部連接用螺栓套有效增強了預埋螺栓套的連接及疲勞強度，突破了傳統螺栓套中外螺紋溝槽的槽深限制螺栓套與外部溝槽纏繞層之間連接強度的技術瓶頸。
#專利代表圖 :
----
五、以『含鐵合金之製造』(C22C033)為主要IPC分類號之扣件相關專利：
本項分類號(C22C033)之專利包括『一種重型汽車用高強度騎馬螺栓及其製作方法』等專利，以下為本期專利摘要說明。

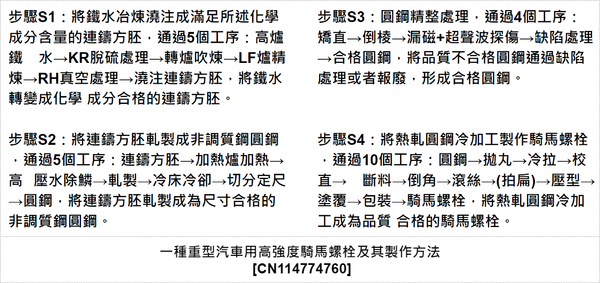

01. 一種重型汽車用高強度騎馬螺栓及其製作方法 [ CN114774760 ] :
本發明公開了一種重型汽車用高強度騎馬螺栓及其製作方法，所述騎馬螺栓的化學成分為C、Si、Mn、P、S、Cr、V、Nb、Al、Ni、Cu、Mo、O、N、H和Fe及不可避免的雜質。製作方法步驟：鐵水冶煉澆注成連鑄方坯、連鑄方坯軋製成非調質鋼圓鋼、圓鋼精整處理、熱軋圓鋼冷加工成騎馬螺栓。本發明取消了傳統40Cr鋼的調質處理，能耗大大降低、加工效率和尺寸精度顯著提高，強度等級更是達到11.9級，同時生產成本較40Cr鋼調質降低10％，經濟和社會效益顯著。
#專利代表圖 :
----
若需專利檢索及分析服務，請洽國立高雄科技大學 鍛造輥軋工程研究中心。
TEL : 07-3814526 分機 15456 / EMAIL : nkust.fastener@gmail.com
----
