2023-02-No1-扣件專利新訊
余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心
各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期扣件專利新訊 (2023-02-No1)：

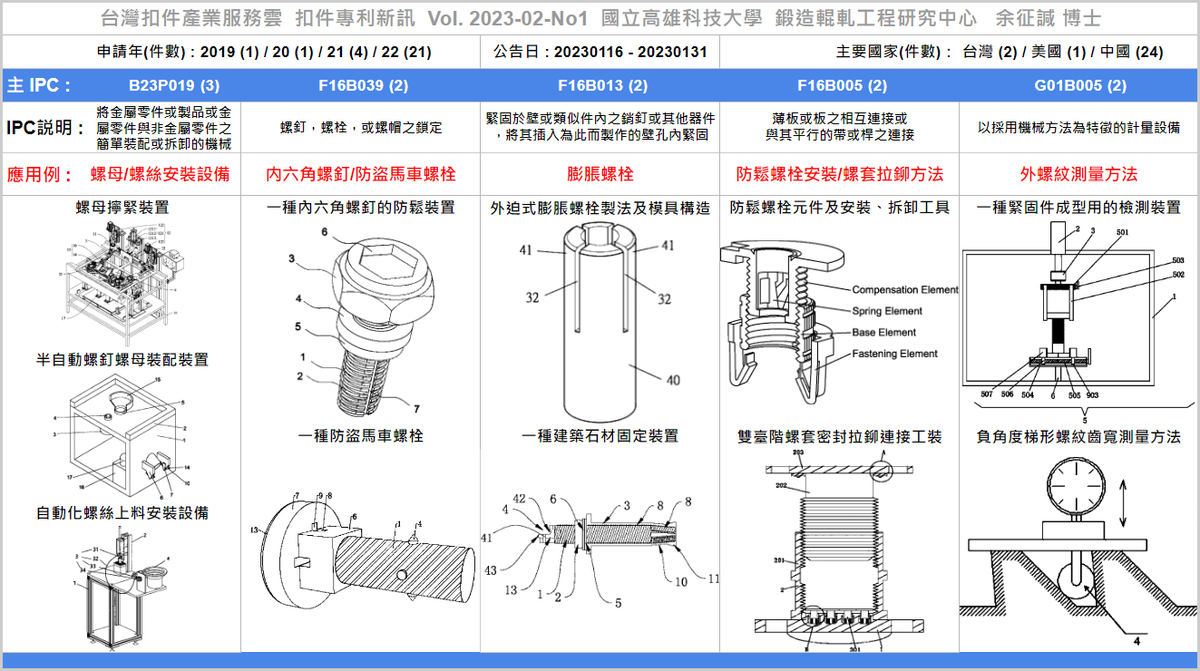

全球專利資料庫近期公告27筆扣件新專利，公告日介於20230116至20230131間，申請國件數分別為台灣2件、美國1件與中國24件，專利權人包括台灣的『美商希爾曼集團公司、安拓實業股份有限公司』;美國的『MAGNESIUM PRODUCTS OF AMERICA INC.』與中國的『鏵固科技（上海）有限公司、溫州市強邦實業有限公司、廣汽豐田汽車有限公司、寶山鋼鐵股份有限公司、東莞市艾坦五金科技有限公司 … 』等公司(完整專利權人請詳參專利清單)。
本期以『將金屬零件或製品或金屬零件與非金屬零件之簡單裝配或拆卸的機械，不論是否有變形；其所用的但未列入其他主類之工具或設備』(B23P019) 分類號為主，聚焦在『螺母擰緊裝置、半自動螺釘螺母裝配裝置、一種自動化螺絲上料安裝設備』等專利。
其餘分類號及代表專利依序為：
(1) F16B039：一種內六角螺釘的防鬆裝置、一種防盜馬車螺栓。
(2) F16B013：外迫式膨脹螺栓製法及其模具構造、一種建築石材固定裝置。
(3) F16B005：Joining method for fastening tolerance adjusters to magnesium-based castings、一種螺套裝置雙臺階螺套密封拉鉚連接工裝。
(4)G01B005：一種緊固件成型用的檢測裝置、一種負角度梯形螺紋齒寬測量方法及其裝置等專利。
(完整專利資訊請參閲專利清單。)
----
#參考資料：
[1] 台灣扣件產業服務雲, 扣件專利新訊, Vol-02-No1, 專利清單 EXCEL, https://tinyurl.com/FastenerNewPatent202302No1List
[2] 台灣扣件產業服務雲, 扣件專利新訊, Vol-02-No1, https://tinyurl.com/FastenerNewPatent202302No1
----
(點擊開啓全文: https://tinyurl.com/FastenerNewPatent202302No1 )
----
Tag : #Fasteners, #Patent, #Review .
----
一、以『將金屬零件或製品或金屬零件與非金屬零件之簡單裝配或拆卸的機械，不論是否有變形；其所用的但未列入其他主類之工具或設備』(B23P019)為主要IPC分類號之扣件相關專利：
本項分類號(B23P019)之專利包括『螺母擰緊裝置、半自動螺釘螺母裝配裝置、一種自動化螺絲上料安裝設備』等專利，以下為本期專利摘要說明。

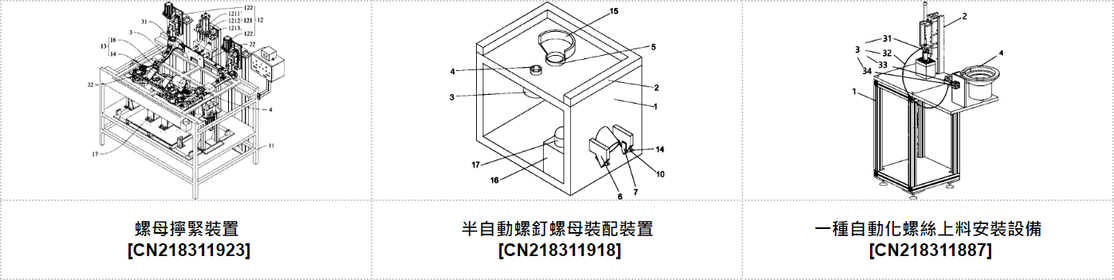

01. 螺母擰緊裝置 [ CN218311923 ] :
本實用新型公開了一種螺母擰緊裝置，該螺母擰緊裝置包括安裝架、定位機構、螺母固定機構和擰緊機構，安裝架；定位機構用以對井形架進行定位；螺母固定機構包括第一固定元件和第二固定元件，第一固定元件包括連接架以及安裝於連接架的套筒，連接架與井形架可拆卸連接，套筒與連接架滑動連接，套筒開設有用於固定螺母的固定孔；第二固定元件包括固定座，固定座安裝于井形架，且固定座開設有用於固定螺母的固定槽；擰緊機構用於驅動與螺母螺紋配合的螺栓轉動。通過第一固定元件和第二固定元件分別對不同的螺母固定，工作人員僅需要控制擰緊機構對螺栓進行擰緊，並不需要工作人員手持扳手固定螺母，因此簡化了工作人員的操作流程。
02. 半自動螺釘螺母裝配裝置 [ CN218311918 ] :
本實用新型涉及螺釘螺母裝配技術領域，提出了半自動螺釘螺母裝配裝置，包括工作臺，工作臺的頂部壁面轉動安裝有定位套筒，定位套筒的頂部壁面開設有呈六邊形的槽，工作臺的內部頂部壁面固定安裝有驅動電機，驅動電機的輸出端與定位套筒的底部壁面固定連接在一起，工作臺內部頂部壁面固定安裝有呈“L”字形的輸送筒，輸送筒的右端貫穿工作臺的內側壁延伸至工作臺的外部，工作臺的右側壁面固定安裝有兩個固定板，兩個固定板的側壁上套有包裝袋。通過上述技術方案，解決了現有技術中人工將螺母裝配至螺釘上，工人需要找到螺釘和螺母，然後轉動螺母或者螺釘，長時間的轉動螺釘或者螺母容易導致工人手部疲憊，導致裝配效率低下的問題。
03. 一種自動化螺絲上料安裝設備 [ CN218311887 ] :
本實用新型涉及機械自動化領域，具體涉及一種自動化螺絲上料安裝設備，包括：設備機架以及固定安裝在所述設備機架上的定位安裝元件、上料元件和振動分料元件，其特徵在於，所述上料元件包括依次連接的切料器、輸料軟管、和出料管，所述切料器一側設置有動力裝置，所述切料器入口與振動分料組件出口對應設置，所述出料管出口端與所述定位安裝組件連通。本實用新型主要解決的技術問題是提供自動化螺絲分料、上料、安裝設備，運行平穩，結構節湊佔用空間小，可以去除人工上料環節，自動、高效、精准的將螺絲安裝到設備上，節約勞動時間和提高產品品質。
#專利代表圖 :
----
二、以『螺釘，螺栓，或螺帽之鎖定』(F16B039)為主要IPC分類號之扣件相關專利：
本項分類號(F16B039)之專利包括『一種內六角螺釘的防鬆裝置、一種防盜馬車螺栓』等專利，以下為本期專利摘要說明。

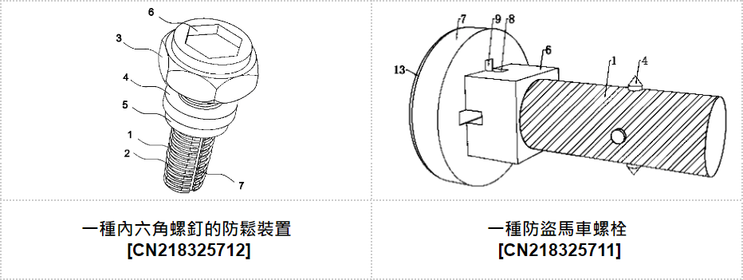

01. 一種內六角螺釘的防鬆裝置 [ CN218325712 ] :
本申請公開了一種內六角螺釘的防鬆裝置，涉及螺釘防鬆技術領域，包括螺釘本體，螺釘本體的中間螺紋連接有鎖緊螺母，鎖緊螺母的下端活動連接有限位環。當鎖緊螺母與螺釘本體連接後，可以轉動鎖緊螺母到達需要的位置對螺釘本體鎖緊，當限位元環安裝時，需要將限位元塊卡入限位槽內部，接著向上推動限位環，使限位環利用定位板插入鎖緊螺母底端的定位槽內部進行固定，若鎖緊螺母產生鬆動發生旋轉時，限位環可以在鎖緊螺母的下端對其進行限位固定，限位環內壁的限位塊卡在限位槽內部，使限位環和鎖緊螺母無法自行轉動，也將使鎖緊螺母無法產生鬆動，當需要拆除鎖緊螺母時，需要將限位元環取出，接著旋轉鎖緊螺母脫離螺釘本體即可。
02. 一種防盜馬車螺栓 [ CN218325711 ] :
本申請公開了一種防盜馬車螺栓，涉及馬車螺栓技術領域，包括螺杆，所述螺杆的內部開設有空腔，所述空腔的內壁開設有通孔，所述通孔的內壁活動插接有防脫釘，所述防脫釘的側面與所述通孔的內壁之間設置有壓簧，所述螺杆的左端固定連接有止轉頸段，所述止轉頸段的左端固定連接有螺頭，所述止轉頸段的側面開設有滑槽，所述滑槽的內壁滑動連接有推板。本申請通過將裝置插入物件預先開設的孔洞內，通過物件與推板抵觸促使推板帶動連杆與抵觸塊移動，通過抵觸塊與防脫釘抵觸促使防脫釘從螺杆內彈出來並與孔洞的內壁插接，通過防脫釘與孔洞插接便於減少螺杆與孔洞分離的可能，從而便於減少裝置自動脫落的可能。
#專利代表圖 :
----
三、以『緊固於壁或類似件內之銷釘或其他器件，將其插入為此而製作的壁孔內緊固』(F16B013)為主要IPC分類號之扣件相關專利：
本項分類號(F16B013)之專利包括『外迫式膨脹螺栓製法及其模具構造、一種建築石材固定裝置』等專利，以下為本期專利摘要說明。

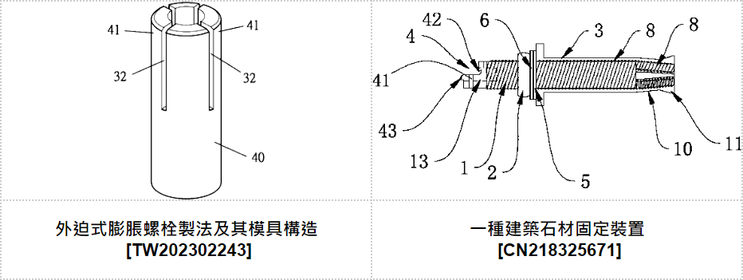

01. 外迫式膨脹螺栓製法及其模具構造 [ TW202302243 ] :
本發明揭露一種外迫式膨脹螺栓製法及其模具構造，其係經由：取材、整形、後擠伸及溝槽成形、沖下料孔及去除廢料等步驟所完成，使胚料整形後經沖壓形成圓孔及溝槽，再經沖壓下料孔與去除阻隔廢料，使其形成中空狀的圓形套筒。藉此以提供一種套筒，令其得以連貫的沖壓步驟下完成套筒之製作，進而有助於提升製造效能之目的。
02. 一種建築石材固定裝置 [ CN218325671 ] :
本實用新型涉及一種建築石材固定裝置，包括螺杆、螺母、墊圈和彈性墊片，所述管身的一端設置帽頭，另一端具有分叉結構；所述分叉結構包括多個瓣塊，所述瓣塊之間存在剖槽；所述剖槽自內向外的間距逐漸收縮；位於所述管身軸心位置設置螺孔，所述螺孔分別在帽頭，管身和瓣塊上；所述螺杆的一端設置從帽頭方向進入並設置在管身內；所述螺杆外露於帽頭位置設置螺母，墊圈和彈性墊片，其端面設置套接槽。本實新型改進巧妙，結構新穎，用於固定相鄰的石料，在設置在在相鄰的石料端面設置插孔，管身的分叉結構端設置在插孔內，然後通過旋動螺杆，讓螺杆的前端旋入分叉結構，此時，瓣塊會向外擠壓插孔形成穩定結構，同時兩個螺杆通過連接凹台卡合連接。
#專利代表圖 :
----
四、以『薄板或板之相互連接或與其平行的帶或桿之連接』(F16B005)為主要IPC分類號之扣件相關專利：
本項分類號(F16B005)之專利包括『Joining method for fastening tolerance adjusters to magnesium-based castings、一種螺套裝置雙臺階螺套密封拉鉚連接工裝』等專利，以下為本期專利摘要說明。

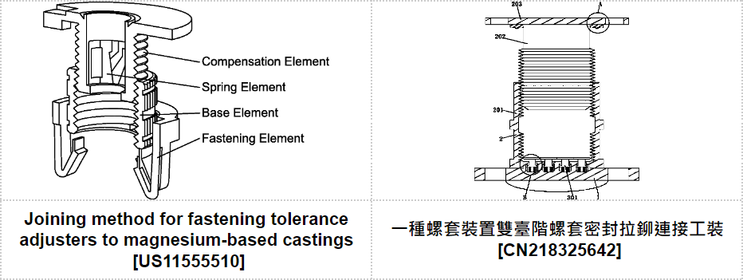

01. 將公差調節器緊固到鎂基鑄件上的連接方法 (Joining method for fastening tolerance adjusters to magnesium-based castings) [ US11555510 ] :
一種過盈配合連接方法包括提供公差調節器和在鎂基壓鑄件中形成的壓鑄凸台。 該方法還包括將公差調節器定位在壓鑄凸台的空腔上。 該方法還包括將公差調節器至少部分地壓入空腔中以形成接頭組件。
02. 一種螺套裝置雙臺階螺套密封拉鉚連接工裝 [ CN218325642 ] :
本實用新型公開了一種螺套裝置雙臺階螺套密封拉鉚連接工裝，涉及緊固件技術領域。該螺套裝置雙臺階螺套密封拉鉚連接工裝，包括柱頭、拉鉚連接機構和緊固機構，所述拉鉚連接機構包括設置于柱頭上方的臺階螺套、臺階螺釘和法蘭頭，臺階螺套的底部與柱頭的頂部固定安裝，臺階螺釘的頂部與法蘭頭的底部固定安裝，所述緊固機構包括設置于柱頭上的T形板、彈簧和墊板，T形板的底部與彈簧的一端固定連接，T形板的頂部與墊板的底部固定安裝。該螺套裝置雙臺階螺套密封拉鉚連接工裝，通過T形板、滑塊、彈簧和墊板的配合使用，能夠在螺釘進入螺套後，通過彈簧自身的彈力對螺釘進行反彈，從而增加螺釘與螺套之間連接的強度。
#專利代表圖 :
----
五、以『以採用機械方法為特徵的計量設備』(G01B005)為主要IPC分類號之扣件相關專利：
本項分類號(G01B005)之專利包括『一種緊固件成型用的檢測裝置、一種負角度梯形螺紋齒寬測量方法及其裝置』等專利，以下為本期專利摘要說明。

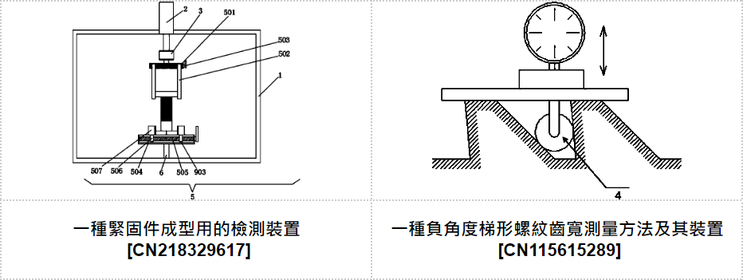

01. 一種緊固件成型用的檢測裝置 [ CN218329617 ] :
本實用新型公開了一種緊固件成型用的檢測裝置，包括主體，主體的一側固定連接液壓缸，液壓缸的輸出端固定連接電機，主體的內壁設置夾持裝置，夾持裝置包括夾持盤A，電機的輸出軸固定連接夾持盤A的一側，夾持盤A的內壁兩側與雙向螺紋杆A的兩端轉動連接，雙向螺紋杆A與夾持板螺紋連接，主體的內壁一側固定連接支撐杆，支撐杆的一端固定連接夾持盤B的底部。通過設置夾持裝置，使通過旋轉雙向螺紋杆A，使兩組夾持板對檢測螺母的兩側進行夾持固定，再通過旋轉雙向螺紋杆B，使兩組夾持塊對成型後的螺栓進行夾持固定，達到可以對不同大小的成型螺栓和檢測螺母進行夾持固定，提高了裝置的適應性。
02. 一種負角度梯形螺紋齒寬測量方法及其裝置 [ CN115615289 ] :
本發明公開了一種負角度梯形螺紋齒寬測量方法及其裝置，包括以下步驟：1)確認螺紋齒形的設計參數；2)根據步驟1)中的所述設計參數製作齒寬標準樣塊；3)根據步驟2)中的所述齒寬標準樣塊製作齒寬儀錶；4)以所述齒寬標準樣塊為基準對所述齒寬儀錶進行校零；5)使用所述齒寬儀錶測量所述螺紋齒形的齒寬資料；6)根據測量所得的所述齒寬資料轉換為實際齒寬S。本發明實現快速、準確的負角度梯形螺紋齒寬參數測量，操作將更加便捷、快速、準確。
#專利代表圖 :
----
----
若需專利檢索及分析服務，請洽國立高雄科技大學 鍛造輥軋工程研究中心。
TEL : 07-3814526 分機 15456 / EMAIL : nkust.fastener@gmail.com
----
