2023-01-No1-扣件專利新訊
余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心
各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期扣件專利新訊 (2023-01-No1)：
全球專利資料庫近期公告22筆扣件新專利，公告日介於20221216至20221231間，申請國件數分別為美國1件與中國21件，專利權人包括美國的『PROFIL Verbindungstechnik Gmbh & Co., KG』;中國的『寧波海信緊固件有限公司、江蘇省艾維德緊固件有限公司、江蘇省艾維德緊固件有限公司、浙江迪特高強度螺栓有限公司、庫卡系統北美有限責任公司』等公司(完整專利權人請詳參專利清單)。
本期以『螺釘，螺栓，或螺帽之鎖定』(F16B039) 分類號為主，聚焦在『一種具有防鬆動結構的緊固件、一種避免使用過程鬆動的螺絲、永不鬆動的螺母』等專利。
其餘分類號及代表專利依序為：
(1) B21K027：一種六模六沖鉚釘冷鐓機主模箱廢料出料機構、一種高精度自動高速冷鐓成型機。
(2) B23P015：一種尼龍圈自鎖螺母的製造方法、一種具有壓制螺紋的自鎖防鬆螺栓、製造模具及製造方法。
(3) F16B035 ：一種防鬆螺栓元件及安裝、拆卸工具、一種新型不鬆動螺絲。
(4)F16B041：螺絲防拆裝置、螺絲防護裝置等專利。
(完整專利資訊請參閲專利清單。)
----
#參考資料：
[1] 台灣扣件產業服務雲, 扣件專利新訊, Vol-01-No1, 專利清單 EXCEL, https://tinyurl.com/FastNewPatent-2023-01-No1-List
[2] 台灣扣件產業服務雲, 扣件專利新訊, Vol-01-No1, https://tinyurl.com/FastNewPatent-2023-01-No1
----
(點擊開啓全文: https://tinyurl.com/FastNewPatent-2023-01-No1 )
----
一、以『螺釘，螺栓，或螺帽之鎖定』(F16B039)為主要IPC分類號之扣件相關專利：
本項分類號(F16B039)之專利包括『一種具有防鬆動結構的緊固件、一種避免使用過程鬆動的螺絲、永不鬆動的螺母』等專利，以下為本期專利摘要說明。
01. 一種具有防鬆動結構的緊固件 [ CN218093844 ] :
本實用新型公開了一種具有防鬆動結構的緊固件，包括所述螺栓及其螺紋配合在所述螺栓周側的連接件，所述螺栓的一端連接有螺帽，所述連接件包括滑動配合在所述螺栓垂直方向上的墊片，所述墊片的上方轉動有螺母，該裝置通過設置有連接件，連接件中包含了螺母和墊片，而且螺母和墊片之間採用轉動的方式驅動，這樣的設置可以避免了後續螺母需要轉動的時候和墊片之間產生運動干涉，並且由於環體卡接在環形槽的內部，由此可以使人員不需要拆卸螺母的時候將螺母和墊片之間進行固定，並且墊片屬於無法轉動的效果，由此螺母無法出現轉動的情況，從而減少了連接件和螺栓之間出現隨意掉落的情況發生解決了當前螺母容易掉落的問題。
02. 一種避免使用過程鬆動的螺絲 [ CN218063042 ] :
本實用新型提供一種避免使用過程鬆動的螺絲，涉及螺絲技術領域，包括螺栓與螺母，螺栓的內部設置有壓緊裝置，螺栓的外表面設置有防脫落裝置，螺栓的底端外表面開設有六棱槽，防脫落裝置包括放置槽與限位塊，放置槽開設在螺栓的外表面，限位塊的外表面開設有轉動槽，放置槽的內壁固定安裝有固定柱，限位塊的外表面固定安裝有扭簧，螺母的內部開設有螺紋孔，螺母的外表面開設有輔助槽，螺母遠離螺栓的一側固定安裝有卡塊，壓緊裝置包括固定塊，固定塊固定安裝在螺栓遠離六棱槽的一端，螺栓的外表面開設有滑動槽。本實用新型，避免了工人在絲杆上打孔採用開口銷進行銷固，從而降低了工人的工作負擔，提升了工人的工作效率。
03. 永不鬆動的螺母 [ CN218093842 ] :
本實用新型公開了永不鬆動的螺母，其包括：螺杆主體，所述螺杆主體的外側壁螺紋連接有防鬆螺母，所述防鬆螺母的上側壁固定連接有雙向開片，所述雙向開片的外側壁均勻設置有若干活動槽，所述雙向開片的外側壁螺紋連接有緊固螺母，所述雙向開片的直徑從下往上逐漸增大。該裝置設置了雙向開片以及緊固螺母，緊固螺母能夠從下到上沿著雙向開片轉動，從而對雙向開片進行鎖緊，提高雙向開片與螺杆主體之間的摩擦力，有效減少防鬆螺母的鬆動。

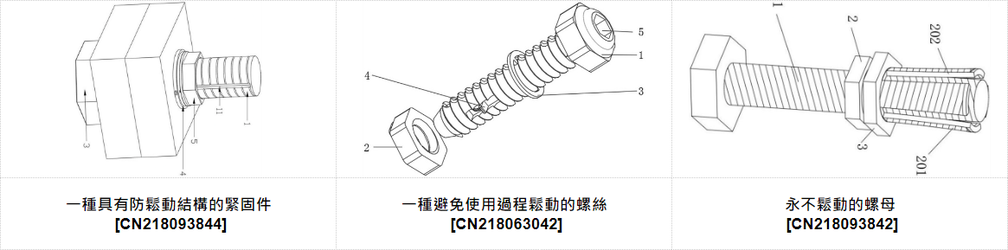

#專利代表圖 :
----
二、以『操作裝置，如用於進料、校直、卸料；切斷方法；其組態』(B21K027)為主要IPC分類號之扣件相關專利：
本項分類號(B21K027)之專利包括『一種六模六沖鉚釘冷鐓機主模箱廢料出料機構、一種高精度自動高速冷鐓成型機』等專利，以下為本期專利摘要說明。
01. 一種六模六沖鉚釘冷鐓機主模箱廢料出料機構 [ CN218080248 ] :
本實用新型涉及鉚釘製造冷鐓機技術領域，尤其涉及一種六模六沖鉚釘冷鐓機主模箱廢料出料機構，解決了模具無法輔助將鋼板切割，無法將廢料快速排出的缺點，包括下模，所述下模一端頂部焊接有擋板，下模頂部內側卡設有頂出塊，所述頂出塊底部焊接有第三彈簧，上模，所述上模底部四周焊接有導向杆，所述導向杆表面焊接有限位元板，導向杆表面套設有第一彈簧，上模一端內部卡設有連杆，所述連杆頂部焊接有壓板，連杆表面套設有第二彈簧，連杆底部焊接有刀片架，所述刀片架底部卡接有切割片，該模具在冷鐓機施壓設備抬起過程中，通過彈簧自動控制分模，從而便於廢料排出，在冷鐓機施壓過程中，對切割片施壓，從而對鋼板進行切割，便於廢料排出。
02. 一種高精度自動高速冷鐓成型機 [ CN218080251 ] :
本實用新型公開了一種高精度自動高速冷鐓成型機，涉及冷鐓成型機技術領域，包括輸送轉盤，其設置在第三固定塊一側的上端，所述輸送轉盤上設置有六個等距分佈的結構孔洞，所述結構孔洞向內的一側均設置有第一螺紋杆，且第一螺紋杆的兩端為反向螺紋結構，所述第一螺紋杆的一端設置有第四電機，所述第一螺紋杆的兩端設置有夾持塊，且第一螺紋杆與夾持塊通過螺紋配合，所述輸送轉盤的一側設置有第一電機，且輸送轉盤與第一電機的輸出軸傳動連接，通過這種方式，使用輪盤式的結構進行輸送，進一步提高了裝置在冷鐓時的效率。

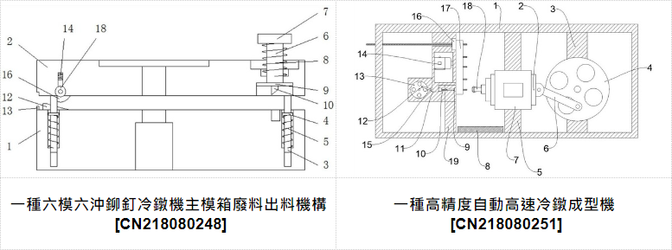

#專利代表圖 :
----
三、以『製造特定金屬物品，採用未列入另一單獨次類或該次類之一個目的加工』(B23P015)為主要IPC分類號之扣件相關專利：
本項分類號(B23P015)之專利包括『一種尼龍圈自鎖螺母的製造方法、一種具有壓制螺紋的自鎖防鬆螺栓、製造模具及製造方法』等專利，以下為本期專利摘要說明。
01. 一種尼龍圈自鎖螺母的製造方法 [ CN115488584 ] :
本發明提供了一種尼龍圈自鎖螺母的製造方法，屬於自鎖螺母緊固件加工技術領域。在加工螺母體時，首先加工出裝配段的螺紋基孔，然後在螺紋基孔內加工螺紋形成螺紋孔，採用螺紋芯軸與螺紋孔進行裝配，以螺紋芯軸做定位加工出直口段的裝配光孔，保證裝配光孔與螺紋孔的同軸度，避免裝配後的尼龍圈產生歪斜，保證鎖緊性能的穩定性。在加工尼龍圈時，車外圓和鑽內孔的基準不變，統一加工參數，控制線速度在合適範圍內，控制外圓與內孔的同軸度，保證尼龍圈的加工精度，進而保證裝配品質。最後通過裝配操作，保證裝配後螺母體向內翻邊的形狀達到預期，避免彎鉤形貌偏斜、尼龍圈局部受擠壓、與螺栓配合使用時出現的尼龍圈脫出、尼龍圈異常擠切等問題。
02. 一種具有壓制螺紋的自鎖防鬆螺栓、製造模具及製造方法 [ CN112963427 ] :
本發明公開了一種具有壓制螺紋的自鎖防鬆螺栓，包括頭部和杆部，所述頭部和杆部固定連接，所述杆部具有螺紋，所述螺紋包括壓制螺紋，所述壓制螺紋的牙頂的比所述螺紋的其他部分的牙頂低，所述壓制螺紋的牙底與所述螺紋的其他部分的牙底齊平，所述壓制螺紋的牙槽比所述螺紋的其他部分的牙槽窄。本發明還公開了一種具有壓制螺紋的自鎖防鬆螺栓的製造模具及一種具有壓制螺紋的自鎖防鬆螺栓的製造方法。本發明的自鎖防鬆螺栓減少了扭矩衰減，增加了夾緊力，能夠有效達到防鬆效果。

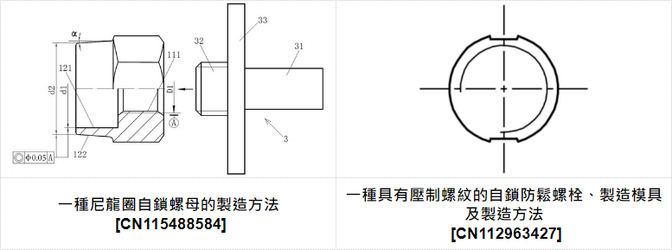

#專利代表圖 :
----
四、以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035 )為主要IPC分類號之扣件相關專利：
本項分類號(F16B035 )之專利包括『一種防鬆螺栓元件及安裝、拆卸工具、一種新型不鬆動螺絲』等專利，以下為本期專利摘要說明。
01. 一種防鬆螺栓元件及安裝、拆卸工具 [ CN218093817 ] :
本實用新型涉及緊固件技術領域，提供了一種防鬆螺栓元件及安裝、拆卸工具，一種防鬆螺栓元件，包括螺杆和第一螺母，還包括鉚固罩，螺杆頭側面對稱設有鉚固槽；鉚固罩上部設有與鉚固槽相適應的鉚接處；鉚固罩給第一螺母增加了阻止其反向轉動的扭力及阻止其後退的推力，從而使其無法鬆動，徹底解決了螺母鬆動問題，消除了安全隱患；同時螺杆、第一螺母、鉚固罩可重複使用，減少了日常檢修及維護費用；一種防鬆螺栓元件安裝工具，包括固定元件、移動元件和安裝在移動元件底部的鉚固元件；一種防鬆螺栓元件拆卸工具，拆卸工具包括支撐元件和鑽開元件；安裝工具和拆卸工具，結構簡單，方便實用，便於鉚固罩的安裝和拆卸。
02. 一種新型不鬆動螺絲 [ CN110388367 ] :
一種新型不鬆動螺絲，該螺絲主要由一條變徑螺杆、一個主螺母、一個付螺母、一個防鬆脫裝置、一個雙聯防鬆套五個部件組合而成。這種新型不鬆動螺絲，結構簡單，防鬆效果比較理想。可用于高轉速、高速運動、強烈振動、高低溫變化等特殊設備上，可實現高可靠性，長壽命使用要求，而不會自行鬆動脫落。

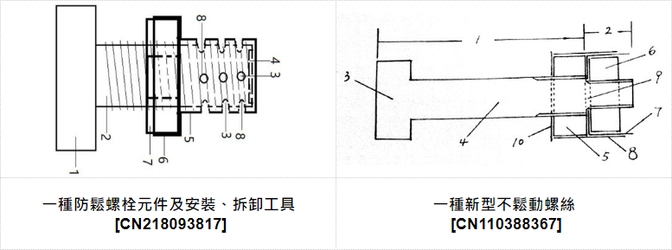

#專利代表圖 :
----
五、以『防止螺栓，螺帽，或銷損傷之措施；防止螺栓，螺帽或銷未經許可操作之措施』(F16B041)為主要IPC分類號之扣件相關專利：
本項分類號(F16B041)之專利包括『螺絲防拆裝置、螺絲防護裝置』等專利，以下為本期專利摘要說明。
01. 螺絲防拆裝置 [ CN218093855 ] :
本實用新型公開一種螺絲防拆裝置，包括有螺栓和螺母；所述螺栓具有螺栓頭和螺紋段，所述螺栓頭上安裝有第一防鬆蓋組件，所述第一防鬆蓋組件包括有第一防鬆外蓋和第一防鬆內蓋，所述第一防鬆內蓋罩設於螺栓頭的內端，所述第一防鬆外蓋罩設於螺栓頭的外端並卡接於第一防鬆內蓋上；所述螺母上安裝有第二防鬆蓋元件，所述第二防鬆蓋元件包括第二防鬆外蓋和第二防鬆內蓋，第二防鬆內蓋罩設於螺母的內端，所述第二防鬆外蓋罩設於螺母的外端並卡接於第二防鬆內蓋上,其是與螺栓和螺母之間的結構設計與配合，利用第一防鬆外蓋、第一防鬆內蓋與螺栓頭和第二防鬆外蓋、第二防鬆內蓋與螺母的配合，從而起到螺栓防拆卸的作用，其整體結構簡單，安裝方便。
02. 螺絲防護裝置 [ CN218093856 ] :
本實用新型公開本實用新型公開一種螺絲防護裝置，包括有螺栓和螺母；所述螺栓具有螺栓頭和連接於螺栓頭一端的螺紋段，所述螺栓頭的外表面卡接有第一防鬆外蓋，所述第一防鬆外蓋具有第一蓋板部、第一側板部和第一卡接部，所述第一卡接部卡設於螺栓頭的周側，使得第一蓋板部、第一側板部罩住螺栓頭；所述螺母的外表面卡接有第二防鬆外蓋，所述第二防鬆外蓋具有第二蓋板部、第二側板部和第二卡接部，所述第二卡接部卡設于螺母的周側，使得第二蓋板部、第二側板部罩住,其是與螺栓和螺母之間的結構設計與配合，利用第一防鬆外蓋與螺栓頭和第二防鬆外蓋與螺母的配合，從而起到螺栓防拆卸的作用，其整體結構簡單，安裝方便。

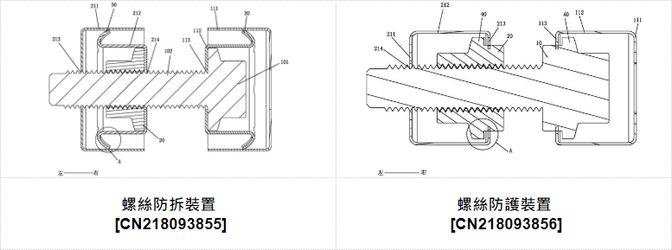

#專利代表圖 :
----
----
若需專利檢索及分析服務，請洽國立高雄科技大學 鍛造輥軋工程研究中心。
TEL : 07-3814526 分機 15456 / EMAIL : nkust.fastener@gmail.com
----
