2023-11-No1-扣件專利新訊
余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心
各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件專利新訊 (2023-11-No1)：

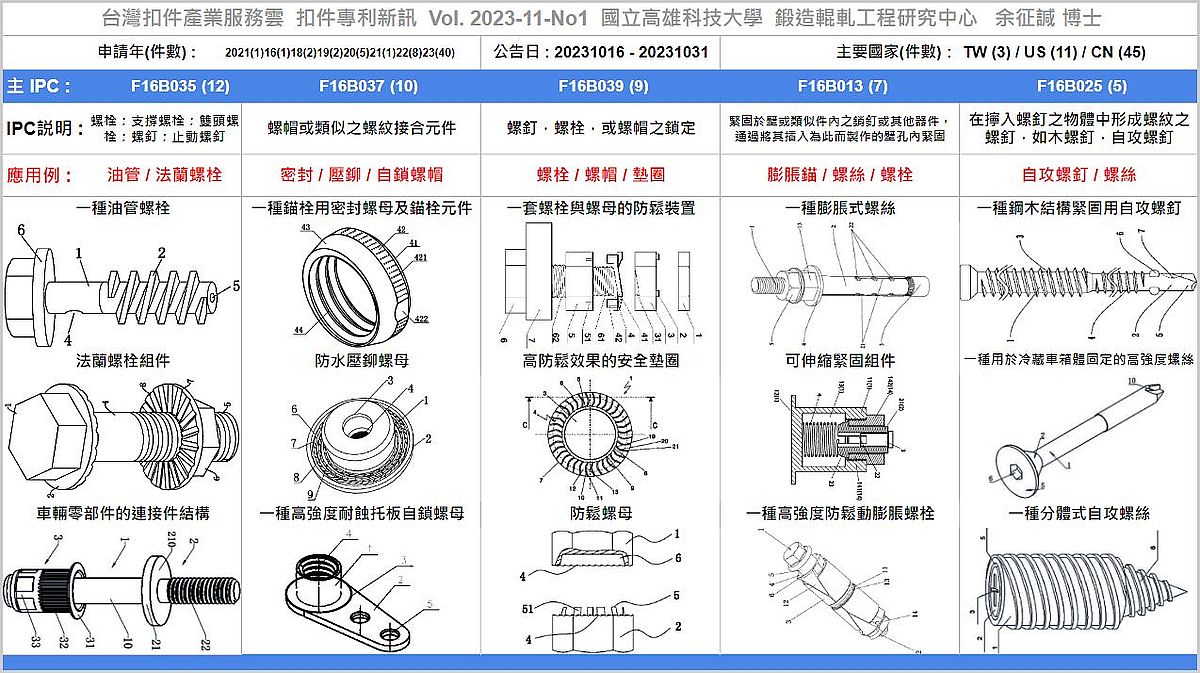

全球專利資料庫近期公告59筆扣件新專利，公告日介於20231016至20231031間，申請國件數分別為台灣3件、美國11件與中國45件，專利權人包括台灣的『緯紘精密工業股份有限公司、美商蘭姆研究公司、美商研究工程及製造公司』;美國的『Illinois Tool Works Inc.、SKY CLIMBER FASTENERS LLC、ADVANCED DESIGN MFG LLC、HANWIT PRECISION INDUSTRIES LTD.、INFASTECH INTELLECTUAL PROPERTIES PTE LTD』與中國的『超捷緊固系統(上海)股份有限公司、蘇州譽高緊固系統有限公司、泰州市銀利標準件製造有限公司、眉山中車緊固件科技有限公司、溫州市瀚翔緊固件有限公司 … 』等專利權人(完整專利權人請詳參專利清單)。
本期以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035) 分類號為主，聚焦在『一種預埋葉片根部螺栓套防進膠的螺栓結構、一種錐形盤頭焊接螺栓及其加工工藝、一種分體式T型螺栓及其使用方法、高度調節器、Multi-head bolt and fastener system、Anti-pullout and low-resistance screw、一種油管螺栓、法蘭螺栓組件、一種防脫落螺栓、車輛零部件的連接件結構、一種通風管道用防滑螺栓元件、一種分離式防滑絲螺釘』等專利。
其餘分類號及代表專利依序為：
(1) F16B037：一種錨栓用密封螺母及錨栓元件、Fastener assembly、冷鐓成型的排氣管用感測器焊接螺套及其製造方法、一種高強度耐蝕托板自鎖螺母、一種帶有輔助固定結構的凸緣螺母、一種帶有內部限位元結構的防鬆螺母、防水壓鉚螺母、一種加強型螺絲、一種組合自鎖螺母、一種四爪螺母。
(2) F16B039：一套螺栓與螺母的防鬆裝置、用於螺栓張力的改進控制和高防鬆效果的安全墊圈、Anti-loosening screw pair and anti-loosening screw component、AXLE LOCKING SYSTEM AND ASSOCIATED INSTALLATION METHODS、防鬆螺母、一種防鬆動的螺栓、一種螺栓螺母防鬆元件、一種防鬆防盜螺母、一種防止鬆動的螺母結構。
(3) F16B013：膨脹錨、Drywall Sleeve Anchor、一種膨脹式螺絲、建築膨脹錨栓裝置、一種高強度防鬆動膨脹螺栓、可伸縮緊固組件、一種緊固件、連接元件和車輛。
(4)F16B025：一種鋼木結構緊固用自攻螺釘、一種用於冷藏車箱體固定的高強度螺絲、External screw member、一種分體式自攻螺絲、自攻螺紋件、電池及用電裝置等專利。
(完整專利資訊請參閲專利清單。)
----
#參考資料：
[1] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-11-No1, https://bit.ly/FastenerNewPatent202311No1
[2] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-11-No1, 專利清單 EXCEL, https://bit.ly/FastenerNewPatent202311No1List
[3] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-11-No1, 專利説明書 PDF, https://bit.ly/FastenerNewPatent202311No1PDF
----
(點擊開啓全文: https://bit.ly/FastenerNewPatent202311No1 )
----
Tag : #Fasteners, #Patent, #Review .
----
一、以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035)為主要IPC分類號之扣件相關專利：
本項分類號(F16B035)之專利包括『一種預埋葉片根部螺栓套防進膠的螺栓結構、一種錐形盤頭焊接螺栓及其加工工藝、一種分體式T型螺栓及其使用方法、高度調節器、Multi-head bolt and fastener system、Anti-pullout and low-resistance screw、一種油管螺栓、法蘭螺栓組件、一種防脫落螺栓、車輛零部件的連接件結構、一種通風管道用防滑螺栓元件、一種分離式防滑絲螺釘』等專利，以下為本期專利摘要說明。

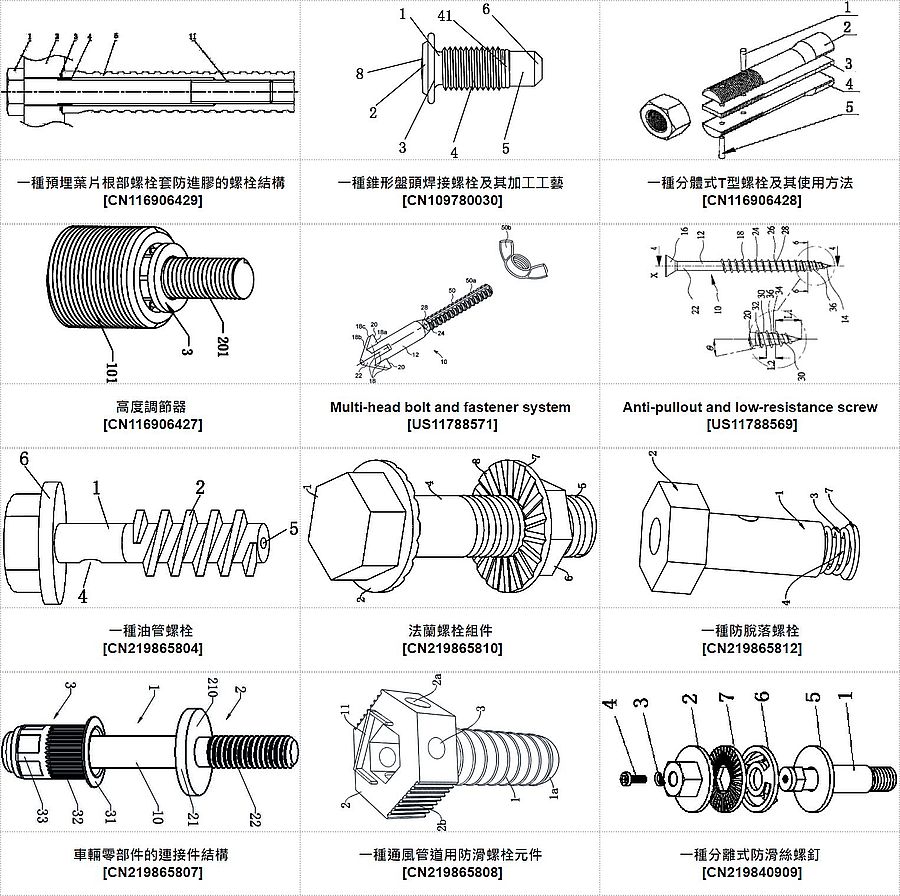

#專利代表圖 :
----
#專利摘要：
01. 一種預埋葉片根部螺栓套防進膠的螺栓結構 [ CN116906429 ] :
本發明涉及一種預埋葉片根部螺栓套防進膠的螺栓結構，包括工藝螺栓、預埋法蘭、密封圈、螺栓套和金屬密封環，密封圈設置在預埋法蘭和螺栓套之間，通過螺栓套和預埋法蘭擠壓密封圈實現第一級密封；金屬密封環設置在工藝螺栓的軸部，其包括內環和外環，內、外環緊密固定在一起，內環材料的熱膨脹係數大於外環材料的熱膨脹係數；預埋葉片灌注樹脂時金屬密封環受熱膨脹向外環側彎曲，最終將工藝螺栓與螺栓套之間的間隙密封，從而防止灌注時樹脂進入螺栓套內。本發明利用鋪層和灌注時的溫度差，通過金屬密封環使工藝螺栓和螺栓套之間形成二次密封，大大降低了螺栓套進膠的概率，且方便工藝螺栓取出，避免了取出工藝螺栓時損傷螺栓套 。
02. 一種錐形盤頭焊接螺栓及其加工工藝 [ CN109780030 ] :
本發明公開了一種錐形盤頭焊接螺栓及其加工工藝，包括杆體，所述杆體的一端設置有平面圓盤面，所述平面圓盤面遠離杆體的一端設置有梯形圓盤面，所述梯形圓盤面遠離平面圓盤面的一端設置有錐形圓盤面，所述杆體上從左到右依次設有以圓形螺旋狀的螺牙和圓牙，所述杆體的另一端設置有第二鑽鎖部，所述第二鑽鎖部遠離杆體的一端設置有第一鑽鎖部，所述第一鑽鎖部遠離第二鑽鎖部的一端中心處設置有凹陷區，該錐形盤頭焊接螺栓承受較大擰緊力矩，連接強度高，緊固力量比較大，有利部件之間銜接，結構緊湊，防止螺栓斷裂，增加其使用壽命；通過防銹裝置以及防銹劑的使用，便於將螺栓浸泡防銹，便於使用 。
03. 一種分體式T型螺栓及其使用方法 [ CN116906428 ] :
本發明公開了一種分體式T型螺栓，包括合體螺杆，所述合體螺杆包括第一半螺杆、第二半螺杆和中間填充片三部分，兩個所述半螺杆一端均為半徑變大的突出部，所述三部分由至少1個定位銷進行精確定位組成所述合體螺杆，並配有適配的螺母，所述螺母與精確定位後的所述合體螺杆配合使用.本發明的目的是提供一種分體式T型螺栓，能實現螺杆在螺母使用側穿入通孔，提供足夠的預緊力和抗剪切力，能應用于載荷有較大振動或機器內側工作環境惡劣的場合，且能重複使用 。
04. 高度調節器 [ CN116906427 ] :
本發明公開了一種高度調節器，包括：第一圓柱以及第二圓柱。第一圓柱的一端設有插入槽，且在第一圓柱的側面上開設有第一螺紋；第二圓柱的一端固定安裝在第一圓柱的另一端，且在第二圓柱的側面上開設有第二螺紋。本發明提供的高度調節器，由於第一圓柱側面上的第一螺紋為自攻螺紋，使得第一圓柱可以強行完全進入汽車的外觀件上的安裝孔中，使得第一圓柱遠離第二圓柱的一端與汽車的外觀件的外觀面齊平，強行對汽車外觀件的外觀面進行定位，然後通過調節汽車內部部件在第二圓柱上的位置，對汽車外觀件的安裝高度誤差進行補償，從而縮小汽車外觀件的安裝高度誤差，能夠較好地滿足實際使用需求，以解決現有技術中存在的問題 。
05. Multi-head bolt and fastener system [ US11788571 ] :
一種多頭螺栓，具有一個螺栓軸，該螺栓軸定義了多頭螺栓的縱軸，以及位於螺栓軸的第一端的多頭，該多頭具有至少三個爪子，每個爪子相對於螺栓軸具有固定的徑向方向，並且具有一個主平面，該主平面與螺栓軸的縱軸對齊，並具有一個支撐表面。
A multi-head bolt having a bolt shaft defining a longitudinal axis of the multi-head bolt and a multi-head disposed at a first end of the bolt shaft, the multi-head having at least three pawls, each pawl having a fixed radial orientation relative to the bolt shaft and having a primary plane being aligned with the longitudinal axis of the bolt shaft and having a support surface.
06. Anti-pullout and low-resistance screw [ US11788569 ] :
一種防拉出和低阻力螺釘包括一個柄部、一個旋入部、一個頭部和一個螺紋。螺紋螺旋狀形成在旋入部和柄部周圍，包括多個螺紋回轉。每個螺紋回轉包括一個朝向頭部的上齒面和一個朝向旋入部的下齒面。至少一個錐形壓制結構設計在旋入部和/或柄部上，以定義至少一個外徑逐漸朝向旋入部變細的截面。錐形壓制結構從下齒面的底緣沿著柄部的縱軸延伸。下齒面具有比螺紋高度更高的下齒面高度。在兩個相鄰的螺紋回轉之間，在柄部上形成一個環狀防拉出平面，以增強螺釘的防拉出強度。
An anti-pullout and low-resistance screw includes a shank, a screw-in portion, a head portion, and a thread. The thread is helically formed around both the screw-in portion and the shank and includes a plurality of thread convolutions. Each thread convolution includes an upper tooth surface facing the head portion and a lower tooth surface facing the screw-in portion. At least one tapered pressing structure is designed on the screw-in portion and/or the shank to define at least one section with its outer diameter tapering towards the screw-in portion gradually. The tapered pressing structure extends from a bottom edge of the lower tooth surface along a longitudinal axis of the shank. The lower tooth surface has a lower tooth surface height that is greater than the thread height. An annular anti-pullout plane is formed on the shank between two adjacent thread convolutions to enhance the anti-pullout strength of the screw.
07. 一種油管螺栓 [ CN219865804 ] :
本實用新型涉及螺栓技術領域，尤其是一種油管螺栓，包括光柱，所述光柱的內部設置有調節機構，所述調節機構包括螺杆，所述螺杆的外壁與光柱螺紋相連，所述螺杆的端部固接有第一螺帽，所述第一螺帽的內部設置有凹孔。通過螺杆、第一螺帽和凹孔之間的配合，轉動凹孔，凹孔使得第一螺帽轉動，第一螺帽帶動螺杆轉動，螺杆在轉動時豎直方向的高度發生改變，螺杆處於第二管道內的長度發生改變，在使用時可以根據過油量對調節機構從新進行調節，使得第二管道內能夠通過需要的油量，調節機構使得在徑向管道內的油量能夠對其進行調整，也就是油通過量能夠調節 。
08. 法蘭螺栓組件 [ CN219865810 ] :
本實用新型提供法蘭螺栓元件，屬於螺栓技術領域，法蘭螺栓組件，包括：螺栓主體，具體的，螺栓主體包括螺帽、第一法蘭盤、螺母以及第二法蘭盤，第一法蘭盤其固定設於螺帽底部，第二法蘭盤其固定設於螺母頂部；螺杆，其設於螺栓主體上；自鎖機構，其設於螺栓主體上，其用以增強法蘭螺栓元件連接時整體的自鎖性，具體的，自鎖機構包括第一自鎖齒和第二自鎖齒，第一自鎖齒其開設於第一法蘭盤底部，第二自鎖齒其開設於第二法蘭盤頂部；其特徵在於，還包括：密閉機構，其設於螺栓主體上，其用以增加法蘭螺栓組件連接時整體的密閉性。本實用新型通過以上設置增強了法蘭螺栓元件的自鎖性和密閉性，且可以有效控制法蘭螺栓元件的固定位置深度 。
09. 一種防脫落螺栓 [ CN219865812 ] :
本實用新型提出了一種防脫落螺栓，包括螺柱和螺帽，螺帽固定安裝在螺柱的端部，螺柱遠離螺帽的端部固定安裝有預緊組件，所述預緊組件包括壓縮彈簧，壓縮彈簧安裝在螺柱遠離螺帽的端部，螺柱遠離螺帽的端部滑動插設有導向杆，壓縮彈簧套設在導向杆的表面，螺柱的內部開設有空腔，導向杆的端部延伸至空腔內，空腔的內部滑動安裝有限位片，且限位元片與導向杆的端部固定連接。在整個使用過程中，在壓縮彈簧的作用下，在螺栓擰緊後，可以始終保持螺栓是被頂緊的，如此，便可確保螺栓的螺紋與螺孔的螺紋始終緊貼，來維持住摩擦力，從而可以降低振動或者熱脹冷縮而導致螺栓鬆動的可能，有效解決了常規螺栓在使用過程中容易鬆動的問題 。
10. 車輛零部件的連接件結構 [ CN219865807 ] :
本實用新型提供一種車輛零部件的連接件結構，包括連接部，連接部為長條形結構；第一安裝部和第二安裝部，其分別設置在連接部兩端；第一安裝部設置為可拆卸的螺紋安裝結構；第二安裝部設置為可嵌裝在零部件殼體上的鉚接結構；第一安裝部與第二安裝部能夠通過嵌入方式分別安裝在另一零部件上，且第一安裝部與第二安裝部互相靠近的方向分別設置限位部；由於連接部呈長條狀結構，且第一安裝部和第二安裝部均採用嵌入方式，能夠使得兩個零部件之間的安裝空間更為充裕，對應第一安裝部與第二安裝部的兩個限位部能夠定位其安裝間距，使得限位元安裝結構更加穩固，安裝尺度把握更加精准，有效地降低裝配難度，也免用轉接支架裝配降低裝配成本，提高生產率 。
11. 一種通風管道用防滑螺栓元件 [ CN219865808 ] :
本申請公開了一種通風管道用防滑螺栓元件，涉及防滑螺栓技術領域，包括螺栓本體，所述螺栓本體的上側開設有螺帽，所述螺帽的前後兩側均開設有通槽，所述通槽內壁的側面開設有圓槽，所述圓槽內壁的側面滑動連接有圓板，兩個所述圓板相對的一側均固定連接有圓柱，所述圓柱的側面與通槽內壁的側面滑動連接，所述圓柱的側面活動套接有拉簧，所述拉簧的一端與圓槽內壁的側面固定連接，所述拉簧的另一端與圓板的側面固定連接。本申請通過C形條帶動兩個豎杆上移，解除對圓板的固定，使兩個圓板通過拉簧帶動兩個圓柱向前後張開，使用兩個內六角扳手插入兩個長槽的內部，逆時針帶動螺帽與螺栓本體旋轉，將出現打滑的螺絲拆卸取下來 。
12. 一種分離式防滑絲螺釘 [ CN219840909 ] :
一種分離式防滑絲螺釘，包括螺柱、螺釘頭、分離部件和連接部件，螺柱的底部圓周側面上開設有螺紋，螺柱的頂部設有一多邊形凸台，螺釘頭設置在螺柱的頂部且其底面對應多邊形凸台凹設有一多邊形限位槽，螺柱與螺釘頭之間通過連接部件活動連接以使螺柱與螺釘頭可相對靠近或遠離即多邊形凸台可嵌入或脫離多邊形限位槽，螺柱上還套設有分離部件且分離部件的頂面與螺釘頭的底面之間通過傳動部件連接，分離部件的中心位置處對應多邊形凸台貫穿開設有一多邊形通孔。本實用新型在螺柱旋入指定深度後在分離部件與連接部件相配合作用下，可在與螺釘頭保持連接狀態下解除兩者之間的扭矩傳導，從而避免因扭矩過大而使得螺柱上螺紋滑絲 。
----
二、以『螺帽或類似之螺紋接合元件』(F16B037)為主要IPC分類號之扣件相關專利：
本項分類號(F16B037)之專利包括『一種錨栓用密封螺母及錨栓元件、Fastener assembly、冷鐓成型的排氣管用感測器焊接螺套及其製造方法、一種高強度耐蝕托板自鎖螺母、一種帶有輔助固定結構的凸緣螺母、一種帶有內部限位元結構的防鬆螺母、防水壓鉚螺母、一種加強型螺絲、一種組合自鎖螺母、一種四爪螺母、』等專利，以下為本期專利摘要說明。

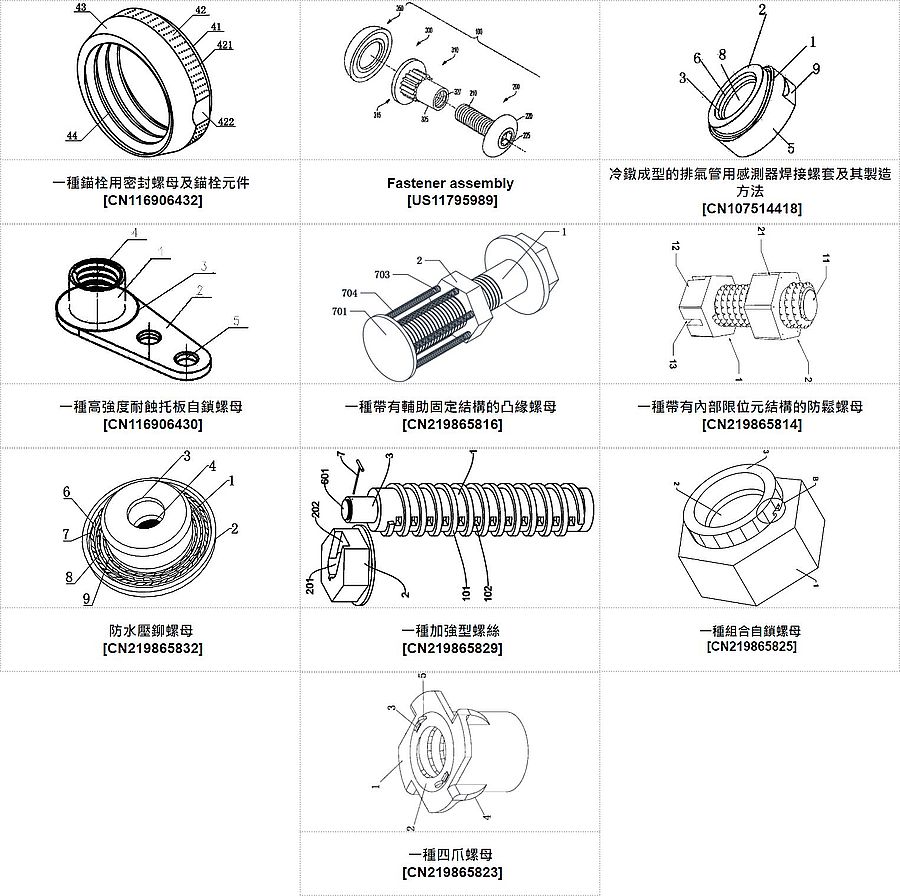

#專利代表圖 :
----
#專利摘要：
01. 一種錨栓用密封螺母及錨栓元件 [ CN116906432 ] :
本發明提供了一種錨栓用密封螺母及錨栓元件，屬於錨栓技術領域。錨栓用密封螺母包括內表面設置有內螺紋的螺母體，所述內螺紋用於與錨栓的外螺紋配合連接，在螺紋的自鎖作用下可以定位密封螺母在錨栓上的位置；同時，螺母體包括用於與套設在錨栓外部的套管的端面擋止配合的擋止結構，這樣通過螺母體的擋止作用就可以定位套管相對於錨栓的位置，因此當套管受力的時候，錨栓不會再發生軸向竄動，保證錨栓元件的防腐性能不被破壞 。
02. Fastener assembly [ US11795989 ] :
用於建造半拖車的緊固件組件，包括具有頭部和柄部的第一緊固件、配合的第二緊固件以及形成在柄部上的多個軸向延伸的滾花。 滾花接合在用於接收第一緊固件的孔中，以防止第一緊固件旋轉和移除。 第一緊固件還可以設置有封裝蓋，該封裝蓋在其下側上具有兩個密封點，以將緊固件密封至緊固件所插入的表面。
A fastener assembly to be used in the construction of semi-trailers consisting of a first fastener having a head and a shank, a mating second fastener, and a plurality of axially extending knurls formed on the shank. The knurls engage in a hole for receiving the first fastener to prevent rotation and removal of the first fastener. The first fastener may also be provided with an encapsulating cover with two sealing points on its underside to seal the fastener to a surface through which the fastener is inserted.
03. 冷鐓成型的排氣管用感測器焊接螺套及其製造方法 [ CN107514418 ] :
本發明公開了一種冷鐓成型的排氣管用感測器焊接螺套及其製造方法，該螺套包括焊接異性面等，焊接定位環與套體一體成型，第一倒角面位於焊接定位環的一端上，焊接定位環內設有調節用螺旋螺紋，焊接異性面位於套體的一端上且環繞焊接定位環，密封端面、第二倒角面都位於套體的另一端上，第二倒角面位於密封端面的內側，焊接異性面的一側高度大於焊接異性面的另一側高度，螺紋預留孔穿過焊接定位環和套體，第一平面擠壓限位面、第二平面擠壓限位面分別位於套體的兩側面上。本發明與汽車排氣管曲線相吻合，提高焊接效率及降低品質成本，改善部件的結構設計 。
04. 一種高強度耐蝕托板自鎖螺母 [ CN116906430 ] :
本發明公開了一種高強度耐腐蝕托板自鎖螺母，包括自鎖螺母本體（1）、托板（2），其特徵在於：托板（2）通過膠接粘合劑（3）連接在自鎖螺母本體（1）外周面的下部，自鎖螺母本體（1）內部設置有螺紋孔（4），托板（2）上設置有連接孔（5），自鎖螺母本體（1）和托板（2）分別由金屬和複合材料製成，托板（2）為單耳托板、雙耳托板或角型托板。本發明結構簡單、穩定可靠、輕質耐用、加工便捷，適合常規金屬結構件連接、複合材料及其他非金屬材料結構件連接的推廣使用 。
05. 一種帶有輔助固定結構的凸緣螺母 [ CN219865816 ] :
本實用新型公開了一種帶有輔助固定結構的凸緣螺母，包括螺栓和凸緣螺母，所述凸緣螺母螺紋連接在螺栓的表面，所述螺栓的左側開設有安裝孔，所述安裝孔內部連通有限位槽，所述限位槽開設有若干個且呈環形等距離分佈。本實用新型通過設置輔助固定機構和限位機構，使限位機構對圓柱進行固定，再使圓柱對輔助固定機構進行固定，然後使輔助固定機構對螺母進行輔助固定，進而達到了輔助固定的效果，解決了汽車零部件大多都是採用螺紋緊固的方式來進行固定的，而長時間的震動的外界干擾之類的情況下，凸緣螺母會發生鬆動的情況，而凸緣螺母並不具備輔助固定的結構，隨著時間的增加，凸緣螺母容易出現鬆動脫落情況的問題 。
06. 一種帶有內部限位元結構的防鬆螺母 [ CN219865814 ] :
本實用新型公開了一種帶有內部限位元結構的防鬆螺母，包括螺栓元件和螺母元件，所述螺母元件套接在螺栓元件的外壁上，所述螺母組件包括螺帽，所述螺帽的頂部貫穿開設有內螺紋槽，所述內螺紋槽的內壁上等間距開設有若干個安裝槽，每個所述安裝槽的內部均通過插銷鉸接有棘齒板，所述棘齒板遠離插銷的一端延伸出安裝槽，本實用新型的有益效果是：通過在螺母內部的內螺紋槽中開設多個安裝槽，每個安裝槽內部通過插銷鉸接一個棘齒板，使得螺帽在擰至螺杆的外壁上後，棘齒板在彈簧的彈力作用下能夠插接至螺杆上的限位卡槽中，則使得螺帽完全無法逆向擰動，從而可以充分的對螺母進行限位來防止螺母鬆動 。
07. 防水壓鉚螺母 [ CN219865832 ] :
本實用新型涉及壓鉚螺母領域，且公開了防水壓鉚螺母，包括螺母本體以及設置在螺母本體上部的凸台，螺母本體的內部開設有內孔，內孔內設置有螺紋，凸台的端面開設有凹槽，凹槽三級階梯槽體自最高層到最低層槽壁上依次開設有多個齒槽一、齒槽二以及齒槽三，且多個齒槽一、齒槽二以及齒槽三均呈環形等間距分佈於凹槽上階梯槽壁之間，齒槽一、齒槽二以及齒槽三均為傾斜的槽體結構，且齒槽一與齒槽二的傾斜方向相反，齒槽一與齒槽三的傾斜方向一致，能夠防止螺母本體在使用過程中與板材之間相互轉動，板材受螺母卡接或翻鉚後擠壓，與螺母本體實現機械過盈緊配，起到良好的防水效果 。
08. 一種加強型螺絲 [ CN219865829 ] :
本實用新型提供一種加強型螺絲，涉及螺絲技術領域，包括杆部，杆部外曲側面固定連接有凸出螺紋，杆部曲側面橫向貫穿有間隙孔，間隙孔位於凸出螺紋間隙處，杆部頂部固定連接有螺絲頭，螺絲頭內部垂直貫穿有圓孔，螺絲頭頂部開設有收納槽，圓孔內側穿設有內管，內管內側開設有內螺紋，使用者通過快速錘擊壓片，可以使其帶動插釘向下撞擊底火，可以使底火使助燃劑帶動鋁熱劑進行燃燒，可以使鋁熱劑和釺料進行高溫燃燒，可以使高溫焊釺料穿過薄膜，可以使高溫釺料通過間隙孔向杆部外側流出，可以通過高溫釺料對螺絲和緊固的大型機件交界處進行融化焊接，解決了現有螺絲不便於通過高溫釺料對螺絲和緊固的大型機件交界處進行融化焊接的問題 。
09. 一種組合自鎖螺母 [ CN219865825 ] :
本實用新型公開了一種組合自鎖螺母，包括螺母主體，螺母主體的中部開設有連接孔，螺母主體的一端設置有限位機構，用於對螺母主體進行限位固定，限位機構包括兩個限位杆，螺母主體的頂部與底部均開設有通孔，通孔的內腔與限位杆滑動穿插連接，螺母主體的一端設置有擠壓塊，擠壓塊的中部開設有安裝孔，擠壓塊的一端設置有安裝機構。本實用新型通過將螺母主體與螺栓螺紋穿插連接，再轉動擠壓塊，使得連接塊在連接槽的內腔中螺紋轉動，擠壓塊帶動限位杆在螺母主體上移動，對限位杆進行擠壓，使得限位杆另一端的尖端對安裝位置擠壓穿插，對螺母主體進行限位固定，保證螺母主體的穩定，防止出現鬆動的現象 。
10. 一種四爪螺母 [ CN219865823 ] :
本申請公開了一種四爪螺母,涉及螺母技術領域，包括螺母外殼，所述螺母外殼的一側固定連接有多個固定爪，且螺母外殼的內部安裝有螺紋內腔體，所述螺紋內腔體的一端固定連接有相互對稱的L型卡接板，所述螺母外殼的一端兩側均開設有卡接槽，所述L型卡接板滑動安裝在卡接槽內部，所述螺紋內腔體的一端固定連接有相互對稱的受力推塊，當需要對螺母外殼內部的螺紋內腔體進行更換時，可按壓L型卡接板，使得L型卡接板內部構件進行運轉，進而對卡接槽內部的構件進行擠壓，從而解除卡接槽與L型卡接板的卡接，並旋轉螺紋內腔體，即可將螺紋內腔體抽出，以便於人們對磨損的螺紋內腔體進行更換，提高該螺母的實用性 。
----
三、以『螺釘，螺栓，或螺帽之鎖定』(F16B039)為主要IPC分類號之扣件相關專利：
本項分類號(F16B039)之專利包括『一套螺栓與螺母的防鬆裝置、用於螺栓張力的改進控制和高防鬆效果的安全墊圈、Anti-loosening screw pair and anti-loosening screw component、AXLE LOCKING SYSTEM AND ASSOCIATED INSTALLATION METHODS、防鬆螺母、一種防鬆動的螺栓、一種螺栓螺母防鬆元件、一種防鬆防盜螺母、一種防止鬆動的螺母結構、』等專利，以下為本期專利摘要說明。

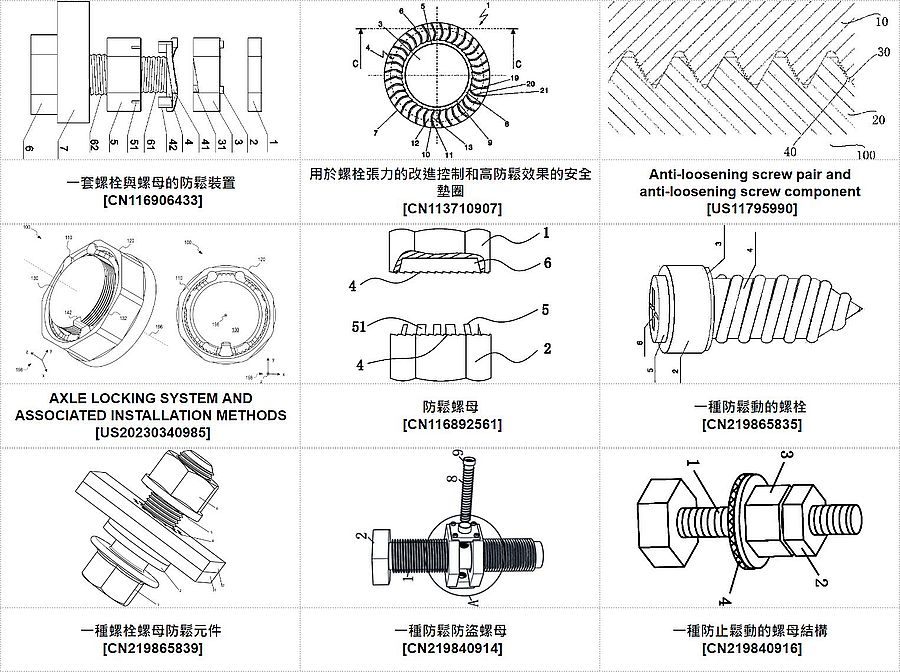

#專利代表圖 :
----
#專利摘要：
01. 一套螺栓與螺母的防鬆裝置 [ CN116906433 ] :
一套螺栓與螺母的防鬆裝置，有鉚釘，內外螺母，法蘭墊圈和一個內外螺母專用的螺栓組成。內螺母順時針旋轉在螺栓的螺杆上，將被夾物體緊固。外螺母就要逆時針旋轉在螺栓的螺杆上，將夾在中間的法蘭墊圈緊固。法蘭墊圈上的掛鉤插入內螺母的掛鉤定位槽，法蘭墊圈上的彈片支撐在外螺母的彈片定位槽。使內螺母與外螺母結合為一體。當遇到高頻振動，內螺母若想逆時針旋轉，就必須由法蘭墊圈連同外螺母一起旋轉。因為外螺母是逆時針旋轉在螺杆上，外螺母的逆時針轉動是夾緊而不是放鬆，所以無論怎樣的振動，內螺母都會被外螺母阻止逆時針轉動，從而實現一套安全的防鬆裝置 。
02. 用於螺栓張力的改進控制和高防鬆效果的安全墊圈 [ CN113710907 ] :
本發明涉及一種墊圈，其具有中心孔(3)、螺栓下頭接合表面(4)和承座接合表面(14)，其中‑螺栓下頭接合表面(4)上的細齒包括鋸齒(7)結構，所述鋸齒結構(10)的邊緣具有類似迴旋鏢的形狀，‑螺栓下頭接合表面(14)的細齒上包括多個齒(15)，在螺栓下頭接合表面的俯視圖中，這些齒沿著從螺栓下頭接合表面(14)的內圓周(5)到外圓周(6)的方向行進並且關於從墊圈中心(2)出發的徑向延伸直線傾斜，並且‑在細齒的橫截面視圖中，齒(17)和鋸齒(18)二者的邊緣的頂部分段都是圓形的 。
03. Anti-loosening screw pair and anti-loosening screw component [ US11795990 ] :
本公開提供一種防鬆動螺絲對和防鬆動螺絲組件。該螺絲對包括具有第一螺紋的第一螺絲組件和其外壁表面具有第二螺紋的第二螺絲組件。第一螺絲組件和第二螺絲組件在螺紋連接上。在第一螺絲組件被旋入第二螺絲組件的方向上，壓迫在一起的第一和第二螺紋的側面分別形成承受力的配合面，其相對的對面分別形成非承受力的配合區域。第一和第二螺絲組件中的至少一個具有一個阻止器，以防止第一和第二螺絲組件之間的半徑位移。
The present disclosure provides an anti-loosening screw pair and an anti-loosening screw component. The screw pair includes a first screw component provided with a first screw thread and a second screw component whose outer wall surface is provided with a second screw thread. The first and second screw components are in threaded connection. In a direction of the first screw component being screwed into the second screw component, sides of the first and second screw threads pressing against each other are formed into force-bearing fitting faces respectively, and opposite sides thereof are formed into non-force-bearing fitting regions respectively. At least one of the force-bearing fitting faces and the non-force-bearing fitting regions of the first and the second screw components is provided with a stopper so as to prevent radial displacement between the first and the second screw components.
04. AXLE LOCKING SYSTEM AND ASSOCIATED INSTALLATION METHODS [ US20230340985 ] :
一個鎖定環包括一個中心部分，該中心部分形成一個向徑向延伸遠離中心軸的中心凸片。該鎖定環還具有一對腿，這些腿向著相對的方向延伸，環繞中心軸。中心凸片適配於鎖定螺母的向徑內向凹槽中。每個腿都有一個包含一個或多個向徑外凸片的凸片部分，這些凸片適配於鎖定螺母的凹槽中，還有一個帶有向徑外齒的鎖定部分，這些齒與鎖定螺母的向徑內齒相互鎖合。每個向徑外凸片形成一個倒角邊緣，當鎖定環插入鎖定螺母時，該倒角邊緣與鎖定螺母的倒角邊緣相互滑動，以與鎖定螺母的凹槽配合。
A locking ring includes a center portion that forms a center tab extending radially away from a center axis. The locking ring also has a pair of legs that extends away from the center portion in opposite azimuthal directions about the center axis. The center tab fits into a radially-inward-facing annular groove of a lock nut. Each leg has a tab portion that includes one or more radially outward tabs that fit into the annular groove of the lock nut and a locking portion with radially outward teeth that interlock with radially inward teeth of the lock nut. Each radially outward tab forms a chamfered edge that, when the locking ring is inserted into the lock nut, slides against a chamfered edge of the lock nut to engage with the annular groove of the lock nut.
05. 防鬆螺母 [ CN116892561 ] :
本發明提出了防鬆螺母，涉及緊固件領域，解決了現有螺母容易鬆動的問題。防鬆螺母，包括第一螺母和第二螺母，第一螺母和第二螺母的中間沿軸向開設有螺孔，第一螺母的下端面和第二螺母的上端面分別設置有一圈配合卡合的傾斜卡齒，傾斜卡齒用於使第二螺母阻止第一螺母以退出螺杆方向轉動，第一螺母和第二螺母之間還設置有傾斜抱爪，傾斜抱爪直接固定連接在第二螺母的上端面上或者通過開設在螺孔側面上的卡槽與第二螺母連接，傾斜抱爪的外側面為上端向內傾斜的傾斜面，第一螺母的下端面開設有一圈抱爪壓槽，抱爪壓槽的側面為與傾斜抱爪配合的傾斜面，抱爪壓槽用於將傾斜抱爪壓向螺杆，使傾斜抱爪牢牢抱住螺杆上。本發明的防鬆螺母防鬆性能優秀 。
06. 一種防鬆動的螺栓 [ CN219865835 ] :
本實用新型公開了一種防鬆動的螺栓，包括基板、螺栓頭、摩擦墊、螺栓杆、活動環、轉杆、漏孔、擋板、防鬆膠水袋和空心區，所述基板上開設有連接孔，所述螺栓頭的頂部轉動安裝有活動環，所述活動環的頂面上開設有卡槽，所述螺栓頭內轉動安裝有轉杆，所述轉杆的頂端與活動環的底部連接，所述轉杆上安裝有抵板，所述抵板上安裝有刺件，所述螺栓頭內設置有空心區，所述空心區內安裝有防鬆膠水袋，本實用新型，通過刺件會把空心區內安裝的防鬆膠水袋刺破，使得防鬆膠水袋內的水基預塗螺紋密封劑從漏孔流出流到螺栓杆上，從而增加螺栓杆與基板之間的密封性和摩擦性，達到不易鬆動的目的，該螺栓內部結構較少成本低，適合多種安裝物件，實用性高 。
07. 一種螺栓螺母防鬆元件 [ CN219865839 ] :
本實用新型公開了一種螺栓螺母防鬆元件，由螺栓、防鬆墊圈、固定板、螺母、圓筒依次連接組成，所述第二固定板有卡槽，所述固定板中間設有螺紋孔，所述螺母上設有卡接件。實際使用時，螺母旋緊時螺母上的卡接件會與固定板上的卡槽配合卡接，從而實現防鬆。本實用新型提供一種螺栓螺母防鬆元件，提供了一種新的市面樣式，能夠防止螺栓鬆動，結構簡單，易於加工，操作方便 。
08. 一種防鬆防盜螺母 [ CN219840914 ] :
本實用新型涉及螺母技術領域，提出了一種防鬆防盜螺母，包括螺紋主杆，螺紋主杆的頂部固定連接有螺帽，螺帽的頂部開設有十字槽口，螺紋主杆的中部開設有第一螺紋槽，第一螺紋槽的內側螺紋連接有防盜螺栓，防盜螺栓與第一螺紋槽相匹配，防盜螺栓的一側固定連接有適配槽，適配槽的內側固定連接有適配齒槽，本實用新型在擰入工作完成後，由於適配槽位於防盜管的內部，並且適配槽內壁的適配齒槽呈環狀齒槽形，因此，該設計可以保證防盜螺栓在擰入第一螺紋槽後，非工作人員在沒有與適配齒槽相匹配的擰把時，其無法將防盜螺栓從第一螺紋槽內擰出，該設計大大增強了螺紋主杆和螺母主塊連接的安裝性，使得裝置整體不易出現被盜竊的情況 。
09. 一種防止鬆動的螺母結構 [ CN219840916 ] :
本實用新型涉及鬆動螺母技術領域，且公開了一種防止鬆動的螺母結構，鎖緊螺母、主螺母和防鬆墊片均連接於連接螺栓的上部，鎖緊螺母的底部固定設置有錐形壓座，主螺母的頂部開設有錐形壓槽，錐形壓座連接於錐形壓槽的內部構成防鬆鎖緊結構，本螺母結構區別于原裝置，將錐體結構設置在鎖緊螺母的底部，在主螺母擰緊後，通過擰動鎖緊螺母可使錐形壓座與主螺母頂部的錐形壓槽接觸擠壓，通過錐形壓座的變形收縮實現對鎖緊螺母的鎖緊固定，同時通過鎖緊螺母提供的推壓力實現對主螺母的鎖死固定，實現結構間的相互自鎖，固定後鎖緊螺母與主螺母均可得到有效的鎖死固定，相比于原裝置，本螺母結構具有更好的防鬆特性與結構穩定性 。
----
四、以『緊固於壁或類似件內之銷釘或其他器件，通過將其插入為此而製作的壁孔內緊固』(F16B013)為主要IPC分類號之扣件相關專利：
本項分類號(F16B013)之專利包括『膨脹錨、Drywall Sleeve Anchor、一種膨脹式螺絲、建築膨脹錨栓裝置、一種高強度防鬆動膨脹螺栓、可伸縮緊固組件、一種緊固件、連接元件和車輛』等專利，以下為本期專利摘要說明。

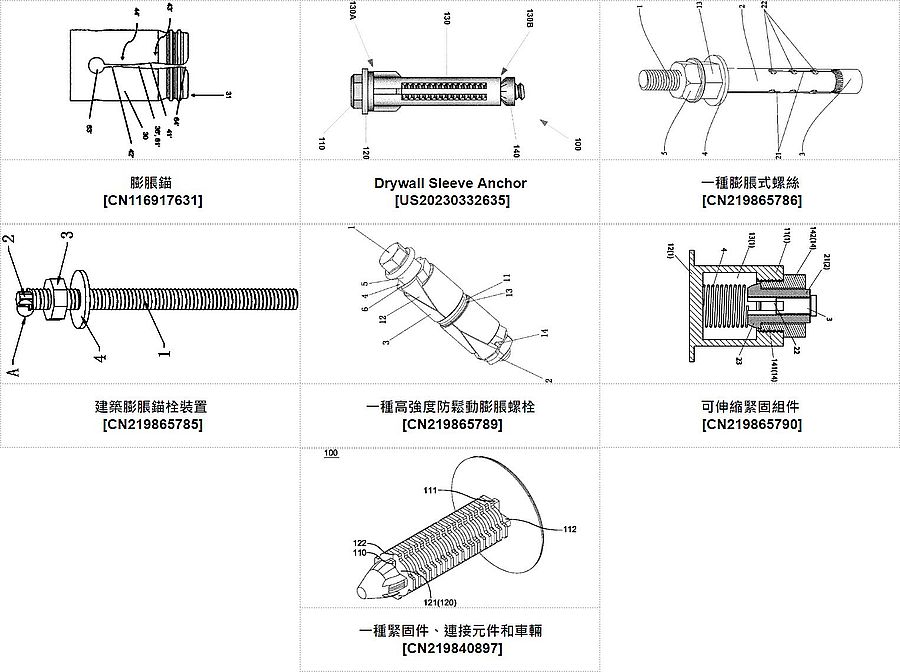

#專利代表圖 :
----
#專利摘要：
01. 膨脹錨 [ CN116917631 ] :
本公開提供了一種膨脹錨，該膨脹錨具有：錨栓，膨脹套筒，以及楔形體，該楔形體位於該錨栓的前部區域中以用於楔入該膨脹套筒，其中該膨脹套筒具有面向該楔形體的前端面，其中至少一個膨脹狹縫設置在該膨脹套筒內，其中該膨脹狹縫具有鄰近該前端面定位的口部、鄰接該口部的主幹和鄰接該主幹的頭部，其中該頭部比該主幹寬，並且其中該主幹定位在該頭部與該口部之間，其中該主幹由第一側面和第二側面界定，其特徵在於該第一側面和該第二側面通體均為非平面的，以便沿著該主幹形成至少一個加寬部和至少一個縮窄部 。
02. Drywall Sleeve Anchor [ US20230332635 ] :
乾式牆套筒錨，包括：一個螺栓；一個套筒，包括：一個第一端的第一開口；一個第二端的第二開口；位於第一端和第二端之間的至少一個切口；和一個螺帽；其中，該螺栓配置成穿過該第一端和該第二端，並旋入該螺帽；且在旋入該螺栓時，該螺帽配置成朝著該第二端前進，並推動該第二端朝著該第一端，從而彎曲該套筒。
A drywall sleeve anchor, comprising: a bolt; a sleeve, comprising: a first opening at a first end thereof; a second opening at a second end thereof; at least one slit placed between the first end and the second end; and a nut; wherein the bolt is configured to pass through the first end and the second end and to be screwed into the nut; and wherein upon screwing the bolt into the nut, the nut is configured to progress toward the second end and push the second end toward the first end, thereby bending the sleeve.
03. 一種膨脹式螺絲 [ CN219865786 ] :
本實用新型公開了一種膨脹式螺絲，包括雙頭螺杆、膨脹套筒和套筒脹開件，雙頭螺杆的兩端外表面分別設有第一外螺紋和第二外螺紋，雙頭螺杆的外表面向外凸設有轉動柱台，套筒脹開件套設在雙頭螺杆上，膨脹套筒套設在雙頭螺杆上並位於轉動柱台與套筒脹開件之間，套筒脹開件靠近膨脹套筒的一端凸設有膨脹錐台，膨脹套筒的內壁面與膨脹錐台的外表面相抵緊以實現對膨脹錐台的止轉，膨脹套筒的外表面上開設有三條開裂線槽。本實用新型採用可分離的雙頭螺杆和套筒脹開件，使得雙頭螺栓在膨脹式螺絲安裝完成後只需通過旋轉即可與套筒脹開件分離，可輕鬆地將雙頭螺栓拆出再次使用，具有一定的容錯性，節約了材料，降低了生產成本，方便使用且美觀度較高 。
04. 建築膨脹錨栓裝置 [ CN219865785 ] :
本實用新型涉及建築輔材技術領域，且公開了一種建築膨脹錨栓裝置，包括化學螺栓本體、柄杆、螺母和墊片，所述柄杆固定連接於化學螺栓本體的一端，所述螺母螺紋連接於化學螺栓本體的外側，所述墊片設置於化學螺栓本體的外側，所述柄杆的兩側設置有按柄，所述按柄的底部設置有卡板，所述按柄的一側固定連接有傳動機構，傳動機構包括第一連接板，第一連接板的一側固定連接有支撐板，解決了現有的化學螺栓中的螺母一般旋至靠近柄部的一側，在實際使用化學螺栓的過程中，螺母容易出現旋轉後從化學螺栓柄部脫落的情況，較小的螺母脫落後落在雜亂的施工現場後難以尋找，且螺母與螺栓的數量一般一致，螺母掉落後螺栓也無法單獨使用的問題 。
05. 一種高強度防鬆動膨脹螺栓 [ CN219865789 ] :
本實用新型提供了一種高強度防鬆動膨脹螺栓，屬於螺栓技術領域。它解決了現有膨脹螺栓容易鬆動拔出的問題。本高強度防鬆動膨脹螺栓，包括螺釘主體、螺母和與螺釘主體相配合膨脹固定的膨脹元件，該膨脹元件包括兩個相互配合的膨脹套和兩個與膨脹套相配合且具有防鬆動作用的防鬆套，螺釘主體上與防鬆套之間設置有用於防止鬆動的防鬆元件。本實用新型具有防鬆動效果好且連接強度好的優點 。
06. 可伸縮緊固組件 [ CN219865790 ] :
本申請公開了一種可伸縮緊固元件和電子設備。上述可伸縮緊固元件包括安裝座、套筒和鎖緊件，安裝座包括相互連接的側壁和底壁，側壁和底壁圍成容納腔，套筒滑動設置於容納腔中，套筒具有筒壁，筒壁具有開縫，開縫的開口朝向底壁，在套筒滑動至預設位置的情況下，鎖緊件安裝於套筒中，用於使筒壁膨脹並壓緊安裝座的側壁，以使套筒與安裝座固定。上述可伸縮緊固元件能夠通過在容納腔中設置能夠滑動的套筒，來調節可伸縮緊固元件的整體長度，滿足安裝位的不同空間尺寸的需求。在未安裝鎖緊件時，套筒的內徑略小於鎖緊件的直徑。當鎖緊件插入套筒時，使套筒的筒壁膨脹從而使套筒的直徑增大，壓緊於安裝座的側壁實現套筒與安裝座位置的固定 。
07. 一種緊固件、連接元件和車輛 [ CN219840897 ] :
本實用新型公開了一種緊固件、連接元件和車輛。緊固件包括凸肋和至少兩個葉子片。至少兩個葉子片同軸套設於凸肋，且沿凸肋的軸向方向間隔開，葉子片的橫截面構造為非圓形，葉子片包括片體和凸出部，凸出部從片體沿凸肋的徑向方向向外延伸。根據本實用新型的緊固件，凸出部作為限位元結構，在組裝完成後可以有效避免出現軸向轉動現象，以降低緊固件的摩擦作用，從而增加緊固件的使用壽命 。
----
五、以『在擰入螺釘之物體中形成螺紋之螺釘，如木螺釘，自攻螺釘』(F16B025)為主要IPC分類號之扣件相關專利：
本項分類號(F16B025)之專利包括『一種鋼木結構緊固用自攻螺釘、一種用於冷藏車箱體固定的高強度螺絲、External screw member、一種分體式自攻螺絲、自攻螺紋件、電池及用電裝置』等專利，以下為本期專利摘要說明。

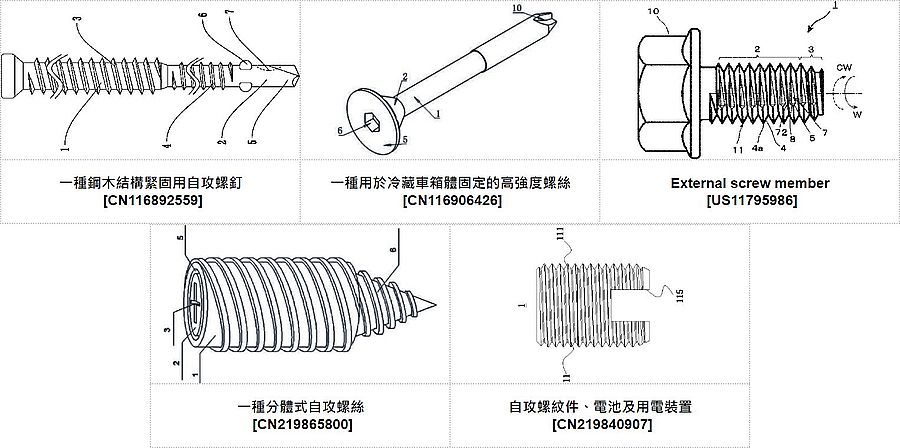

#專利代表圖 :
----
#專利摘要：
01. 一種鋼木結構緊固用自攻螺釘 [ CN116892559 ] :
本發明公開了一種鋼木結構緊固用自攻螺釘，包括第一螺杆段和第二螺杆段，所述第一螺杆段上設置有第一螺紋段，所述第二螺杆段上設置有第二螺紋段，所述第一螺杆段的直徑大於第二螺杆段，所述第二螺杆段的端部設置有自攻頭，所述第二螺杆段上設置有凸出的擴張翼板，所述擴張翼板位於第二螺紋段與自攻頭之間，且靠近第二螺紋段，所述擴張翼板的旋轉半徑大於第二螺紋段的外徑，且小於第一螺紋段的外徑，所述第二螺紋段上設置有儲屑槽，所述第一螺紋段和第二螺紋段上的螺紋均為三角型螺紋，所述第一螺紋段的長度大於第二螺紋段的長度，可提高螺釘的連接強度和連接效率 。
02. 一種用於冷藏車箱體固定的高強度螺絲 [ CN116906426 ] :
本發明涉及緊固件技術領域，尤其涉及一種用於冷藏車箱體固定的高強度螺絲。本發明採用的技術方案是：包括中心軸為左右方向的圓柱形主體緊固連接柱，所述主體緊固連接柱的左側設有一體成型的圓錐形配合止位連接座，所述主體緊固連接柱的右側為設有一體成型的主體緊固螺紋結構，所述主體緊固連接柱的右側設有一體成型的圓錐形安裝導向配合柱，所述配合止位連接座的左側設有一體成型的圓柱形止位配合安裝帽，所述止位配合安裝帽的左側端面上設有緊固連接配合槽。本發明的優點是：後期使用過程中具有可靠的防鬆作用，緊固過程中能夠滿足厚度比較大的緊固位置的配合需求，在後期使用過程中的安全性及耐用性更好 。
03. External screw member [ US11795986 ] :
外部螺旋部件包括平行螺旋部分和位於平行螺旋部分末端以更靠近尖端的一側的錐形螺旋部分，至少在平行螺旋部分和錐形螺旋部分之一上提供了多組階梯部分和過渡螺紋部分，其中階梯部分在半徑方向上具有較小的螺紋高度，過渡螺紋部分逐漸從階梯部分向反轉螺旋方向增加直徑，以達到正常螺紋部分的螺紋高度。過渡螺紋部分的頂部位於階梯部分最小直徑部分的正常螺距位置相對於壓力側偏移，並在反轉螺旋方向轉換為正常螺距。
An external screw member includes a parallel screw portion and a tapered screw portion provided on a side further toward a tip end than the parallel screw portion, and a plurality of sets of step portion and a transition screw thread portion are provided on at least one of the parallel screw portion and the tapered screw portion, the step portion having a reduced thread height in a radial direction and the transition screw thread portion gradually increasing in diameter from the step portion in an anti-driving rotation direction so as to reach a thread height of a normal screw thread portion. A top portion of the transition screw thread portion is positioned at an offset toward a pressure side relative to a position of a regular screw pitch in a minimum diameter portion of the step portion, and transitions to the regular screw pitch in the anti-driving rotation direction.
04. 一種分體式自攻螺絲 [ CN219865800 ] :
本實用新型公開了一種分體式自攻螺絲，包括螺身、螺頭、連接杆、收納腔、螺尖、內螺紋和密封板，所述螺身上開設有收納腔，所述螺頭的底部安裝有連接杆，所述連接杆的底端安裝有密封板，所述收納腔的內壁上設置有內螺紋，所述內螺紋與密封板外環壁上設置的外螺紋螺合，所述密封板的底部安裝有螺尖，本實用新型，不使用自攻螺絲時，方便對螺尖進行收納，避免自攻螺絲的螺尖外漏造成危險，使用自攻螺絲固定作業時，螺頭會下移到收納腔內，避免露在物品表面上，安裝後更加美觀 。
05. 自攻螺紋件、電池及用電裝置 [ CN219840907 ] :
本申請提供一種自攻螺紋件、電池及用電裝置，自攻螺紋件包括螺紋主體和塗層；螺紋主體設有外螺紋；塗層塗覆於外螺紋的至少部分，塗層用於在螺紋主體旋入基材後粘接螺紋主體和基材。本申請提供的自攻螺紋件，自攻螺紋件包括螺紋主體和塗層，塗層塗覆於外螺紋的至少部分，塗層在螺紋主體旋入基材後，能夠粘接螺紋主體和基材，從而提高自攻螺紋件與基材之間的連接穩定性，並增加自攻螺紋件的防轉扭矩，以降低自攻螺紋件發生跟轉的問題，有效的改善自攻螺紋件的防鬆動脫落性能。
----
