2025-05-No2-扣件知識文章

余征諴博士 / 國立高雄科技大學 鍛造輥軋工程研究中心

各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件知識文章 (2025-05-No-2)：

#知識主題 : #球頭螺栓多道次鍛造成形方法

球頭螺栓的常見製作方法為冷鍛成形，隨後進行機械切削加工。然而，用於生產球頭螺栓的鍛造模具通常存在結構設計不合理、強度不足以及成形加工過程繁瑣等問題，甚至需要使用專用機械來進行生產。

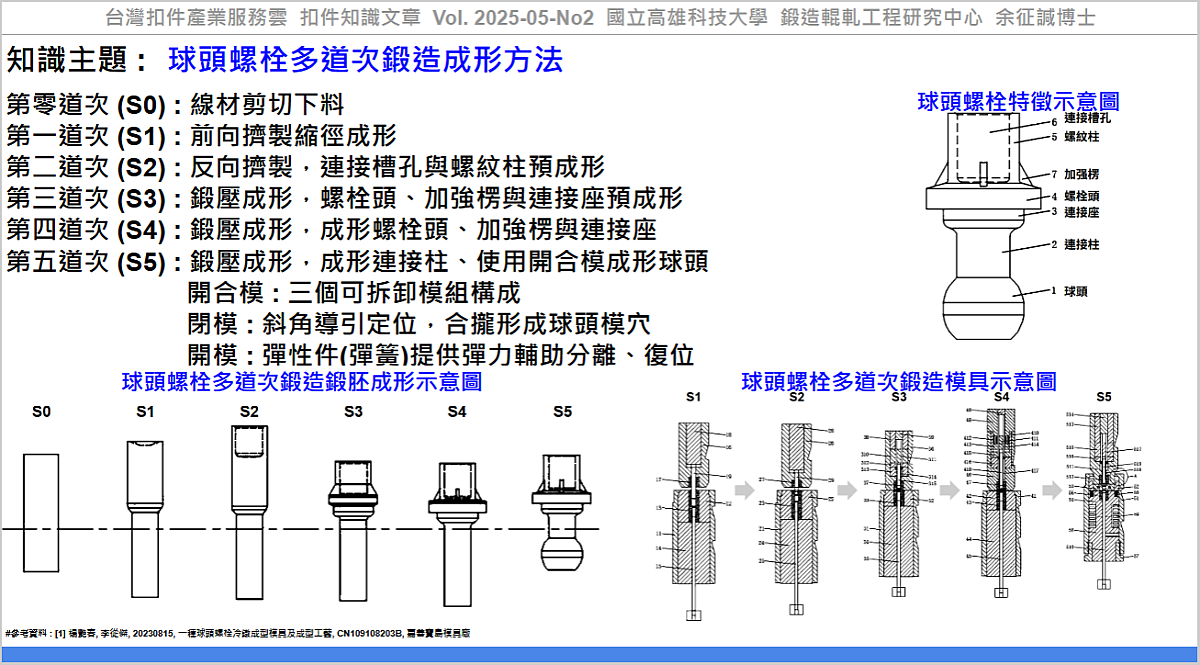

楊等人[1]提出一種球頭螺栓多道次冷鍛成形方法與模具設計，包括：

第零道次(S0)：線材剪切下料。

第一道次(S1)：前向擠製縮徑成形。

第二道次(S2)：反向擠製，連接槽孔與螺紋柱預成形。

第三道次(S3)：鍛壓成形，螺栓頭、加強楞與連接座預成形。

第四道次(S4)：鍛壓成形，完成螺栓頭、加強楞與連接座成形。

第五道次(S5)：鍛壓成形，成形連接柱、使用開合模成形球頭。開合模由三個可拆卸模組構成，在模具閉合時會精確合攏形成完整的球頭模穴，以斜角導引結構定位，確保在閉合時不產生錯位，在開模時，主開合模利用彈性件（如彈簧）提供彈力以輔助模組在開模時順利分離、在閉模時自動對準與復位，能提高模具拆裝與保養便利性，也提升成形效率與穩定性。

此專利技術以多道次鍛造成形螺栓桿身特徵，並利用開合模成形球頭，能提高模具拆裝與保養便利性，也提升成形效率與產品穩定性。

應用該技術，可協助產業透過『球頭螺栓多道次鍛造成形方法』，建立『螺栓鍛造成形技術』之技術能量及相關研究開發之參考資料。

----

#參考資料：

[1] 楊艷春, 李從傑, 20230815, 一種球頭螺栓冷鐓成型模具及成型工藝, CN109108203B, 嘉善寶島模具廠, https://patents.google.com/patent/CN109108203B/

[2] 台灣扣件產業服務雲, 扣件知識文章, Vol. 2025-05-No2, 球頭螺栓多道次鍛造成形方法, https://www.tw-fastener.com/tfsc/knowledge/BLP_dfec75e2-8954-43ad-b41f-50c9c8c34b5a

----
Tag: #Fastener, #Bolt, #Forging, #Die, #Screw.
----
