2022-04-No2-扣件專利新訊

余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心

各位【台灣扣件產業服務雲】會員們大家好：

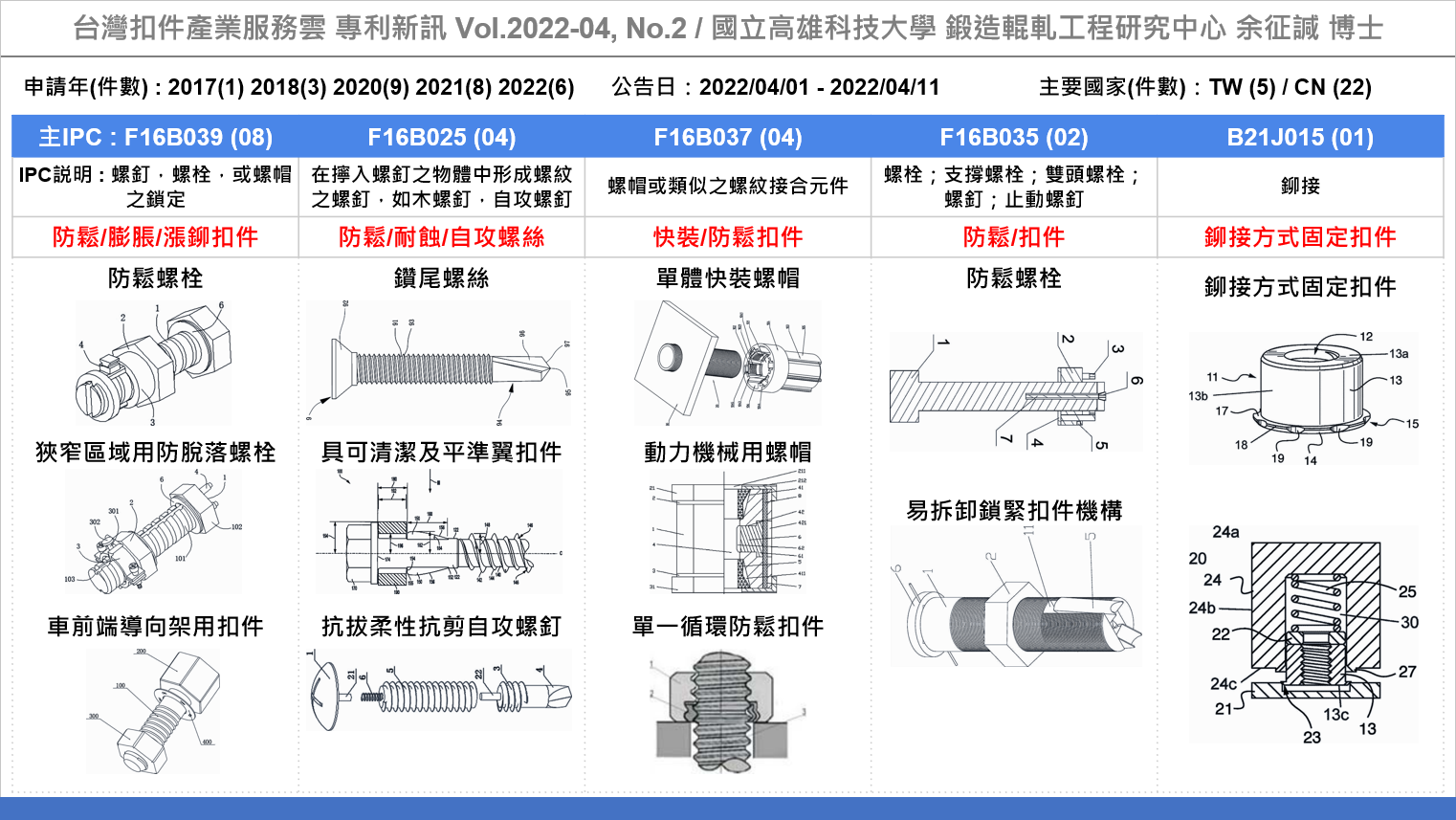

全球專利資料庫近期公告27筆扣件新專利，公告日介於2022/04/01至2022/04/11間，申請國件數為台灣(5件)與中國(22件)，專利權人包括台灣的徐國泰、世豐螺絲、伍鐌科技、日商螺法股份有限公司、美商飛利浦斯螺絲；中國的賓工程工廠、華傑不銹鋼、偉悅緊固件、江揚標準緊固件、中船設備、精誠能源設備、奧達科、匯聯通用配件、精諾五金、三馬緊固件 … 等公司(完整專利權人請詳參專利清單)。

本期以『螺釘，螺栓，或螺帽之鎖定』(F16B039) 分類號為主，

聚焦在『防鬆螺栓、防脫落螺栓、汽車前端導向架用特種緊固件、雙螺母約束式防鬆螺栓結構、螺紋止動結構』等專利。

其餘分類號及代表專利依序為：
(1) F16B025：鑽尾螺絲構造、具有可清潔及平準的翼的扣件、抗拉拔低阻螺絲、抗拔柔性抗剪自攻螺釘；
(2) F16B037：單體快裝螺母、動力機械連接用高緊固性螺母、單一環模式防鬆螺母組件；
(3) F16B035：鑽尾螺絲構造、具有可清潔及平準的翼的扣件、抗拉拔低阻螺絲、一種抗拔柔性抗剪自攻螺釘；
(4) B21J015：以鉚接方式將緊固件固定在工件的盲孔中的方法等專利，完整專利資訊請參閲專利清單。

#參考資料：

[1] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2022-04, No.2, 專利清單 EXCEL, https://bit.ly/NewPatentList202204No2

[2] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2022-04, No.2,  https://www.tw-fastener.com/tfsc/knowledge/BLP_a8300e1d-7ea4-4fda-949a-97959df9c0f9

一、以『螺釘，螺栓，或螺帽之鎖定』(F16B039) 為主要IPC分類號之扣件相關專利：

本項分類號(F16B039)之專利包括：『防鬆螺栓、防脫落螺栓、汽車前端導向架用特種緊固件、雙螺母約束式防鬆螺栓結構、螺紋止動結構』等專利，以下為本期專利摘要説明。

1. 一種具有防鬆效果的螺栓 [ CN112431841 ] : 本發明公開了一種具有防鬆效果的螺栓，涉及緊固件技術領域。本發明包括螺釘、螺母、緊固件和銷釘，螺釘包括螺杆部和螺帽部，螺母設置在螺杆部上且與螺杆部螺紋連接，螺杆部遠離螺帽部一端開設有貫通槽，貫通槽為條形槽結構，緊固件包括套環，套環一端通過連接件與螺母一端轉動連接。本發明通過在螺釘的螺杆部上開設貫通槽，並在螺母一端設置緊固件，緊固件通過第一定位塊和第二定位塊沿著螺杆部平行移動，同時通過銷釘和貫通槽的過盈配合能夠限制緊固件的位置，通過對銷釘的施力能夠造成套環和加固套之間螺杆部的膨脹，能夠緊定限制螺母和緊固件的位置，解決了現有的螺母由於過大過頻繁的振動造成易鬆動和易脫落的問題。

2. 一種用於狹窄區域的防脫落螺栓 [ CN112431839 ] : 本發明公開了一種用於狹窄區域的防脫落螺栓，涉及緊固件技術領域。本發明包括螺釘、螺母、卡箍和加固件，螺釘包括螺杆部和螺帽部，螺母設置在螺杆部上且與螺杆部螺紋連接，螺杆部周側面的相對側均開設有槽道，槽道一端貫穿螺帽部，卡箍固定在螺杆部上，卡箍一側與螺母遠離螺帽部一端面貼合。本發明通過在螺杆部上的設置卡箍，同時在卡箍與螺杆部之間設置橡膠墊，能夠限制螺母在螺杆部上的位置，能夠避免螺母出現鬆動和脫落的問題，同時穿插加固件，能夠對卡箍和螺帽部之間進行加固，進一步限制螺母的位置，同時能夠避免高頻較大的振動造成螺母易脫和卡箍易移位的問題，解決了現有的螺栓防脫落能力不足的問題。

3. 汽車前端導向架用特種緊固件 [ CN113483011 ] : 本發明公開了汽車前端導向架用特種緊固件，包括：螺杆本體、扭力監測螺帽和螺母，螺杆本體的外側活動套接有防震鎖止墊，螺杆本體的端部設有位於扭力監測螺帽內部的扭轉驅動元件，扭力監測螺帽的內腔固定安裝有扭力提示組件；扭力監測螺帽的內側開設有活動槽，扭力提示組件包括分別固定於扭力監測螺帽內腔頂面的靜磁塊和螺杆本體頂端的磁環。本發明中，通過在扭力監測螺帽的內部加裝扭力提示元件結構，在旋緊達到設定扭力後，牽拉繩牽拉突跳彈片運動，通過突跳彈片的形變外凸突跳發出提示音和震動效果從而進行提示，且棘齒杆與旋松齒脫離嚙合而與旋緊齒嚙合，從而無法繼續加力緊固，避免螺杆扭力過大導致的螺杆斷裂或螺牙損壞。

4. 一種雙螺母約束式防鬆螺栓結構 [ CN114294315 ] : 本發明涉及螺母螺栓技術領域，且公開了一種雙螺母約束式防鬆螺栓結構，包括螺栓，所述螺栓的外部螺紋連接有上螺母和下螺母，在連接中，下螺母位於上螺母靠內一側，所述上螺母的底部固定連接有環形凸塊，所述下螺母的頂部開設有環形槽，所述環形槽的內部開設有梯形槽。通過滾珠推動環形凸塊向一側偏移，環形凸塊帶動上螺母向一側偏移，由於滾珠的作用，使上螺母和下螺母分別向滾珠的兩側偏移，上螺母和下螺母發生錯位，不僅使上螺母靠近滾珠一側和下螺母遠離滾珠一側和螺栓貼緊固定，同時上螺母和下螺母由於錯位關係，而導致不能進行同步旋轉使上螺母和下螺母退出螺栓，保證上螺母和下螺母與螺栓連接的穩定性，有效避免鬆動的問題。

5. 設定彈舌剛度控制拆卸的防鬆螺栓組件 [ CN114278660 ] : 本發明提供了一種設定彈舌剛度控制拆卸的防鬆螺栓組件，包括互相配合的螺母(11)、螺栓(21)和止動墊圈(31)，其中：螺母(11)設置有大棘齒結構(1102)；螺栓(21)設置有軸向凹槽(2102)；止動墊圈(31)設置有與大棘齒結構(1102)配合的弧形彈舌(3101)及與軸向凹槽(2102)配合的水準凸起(3102)；弧形彈舌(3101)的剛度根據防鬆所需而設定，設定的剛度大於導致鬆動的振動力，螺母(11)不會因振動而松脫，只有當擰松扭矩大於設定的剛度時，螺母(11)方可擰松及拆卸；本發明根據實際需要按需精准防鬆，螺栓元件鬆動問題可防可控，結構簡單、性能可靠、造價低廉、使用方便且所有部件均可重複使用。

6. 一種雙螺母式防鬆動的螺栓組 [ CN111927863 ] : 本發明公開了一種雙螺母式防鬆動的螺栓組，包括主螺栓、主螺母、輔助螺杆、輔助螺母、凸環、固定套筒、輔助螺栓，所述主螺栓由螺栓頭、主螺杆組成，主螺杆固定在螺栓頭的底部，主螺杆上擰有一個主螺母，所述主螺杆的底部固定有一根輔助螺杆，主螺杆與輔助螺杆位於同一軸線上，主螺杆的外徑大於輔助螺杆的外徑，主螺杆上的螺紋旋轉方向與輔助螺杆的螺紋旋轉方向相反，所述輔助螺杆上擰有一個輔助螺母，輔助螺母的側壁上設有一圈凸環，凸環的靠近螺栓頭側固定有一個固定套筒。本發明通過將固定套筒、主螺母、輔助螺母相配合，使得連接件固定牢固後主螺母不易鬆動，有效的保證了連接件的有效性。

7. 一種螺紋止動結構 [ CN114278659 ] : 本發明公開了一種螺紋止動結構，對將上連接件和下連接件連接在一起的螺釘進行止動，包括設在上連接件上的通孔和設在所述下連接件上的螺紋孔，所述通孔和所述螺釘的螺帽之間設有止動墊片，所述螺帽上設有卡槽，所述止動墊片具有可卡入所述卡槽內的彎折部；所述止動墊片上設有定位凸起，所述通孔上設有供所述定位凸起卡入的定位凹槽，或者所述止動墊片上設有定位凹槽，所述通孔上設有卡在所述定位凹槽內的定位凸起；將定位凸起卡入定位凹槽內實現止動墊片與上連接件間的角向位置固定，擰緊螺紋後，將彎折部卡入所述卡槽內，至此實現了螺釘、止動墊片和上連接件三者之間角向位置的固定。

8. 螺具的相對旋轉抑制結構、相對移動抑制結構及相對移動抑制體 [ TWI759452 ] : 本發明之相對旋轉抑制結構係在具有螺旋部的螺具中，抑制對於對象構件的相對旋轉的結構，其具備：對象側位移部，預先形成於上述對象構件，於軸向或是徑向上位移；及螺具側變形允許部，形成於上述螺具，其藉由利用連結力推壓上述對象側位移部使本身變形，藉由該變形製作出在軸向或是徑向上位移的螺具側位移部。

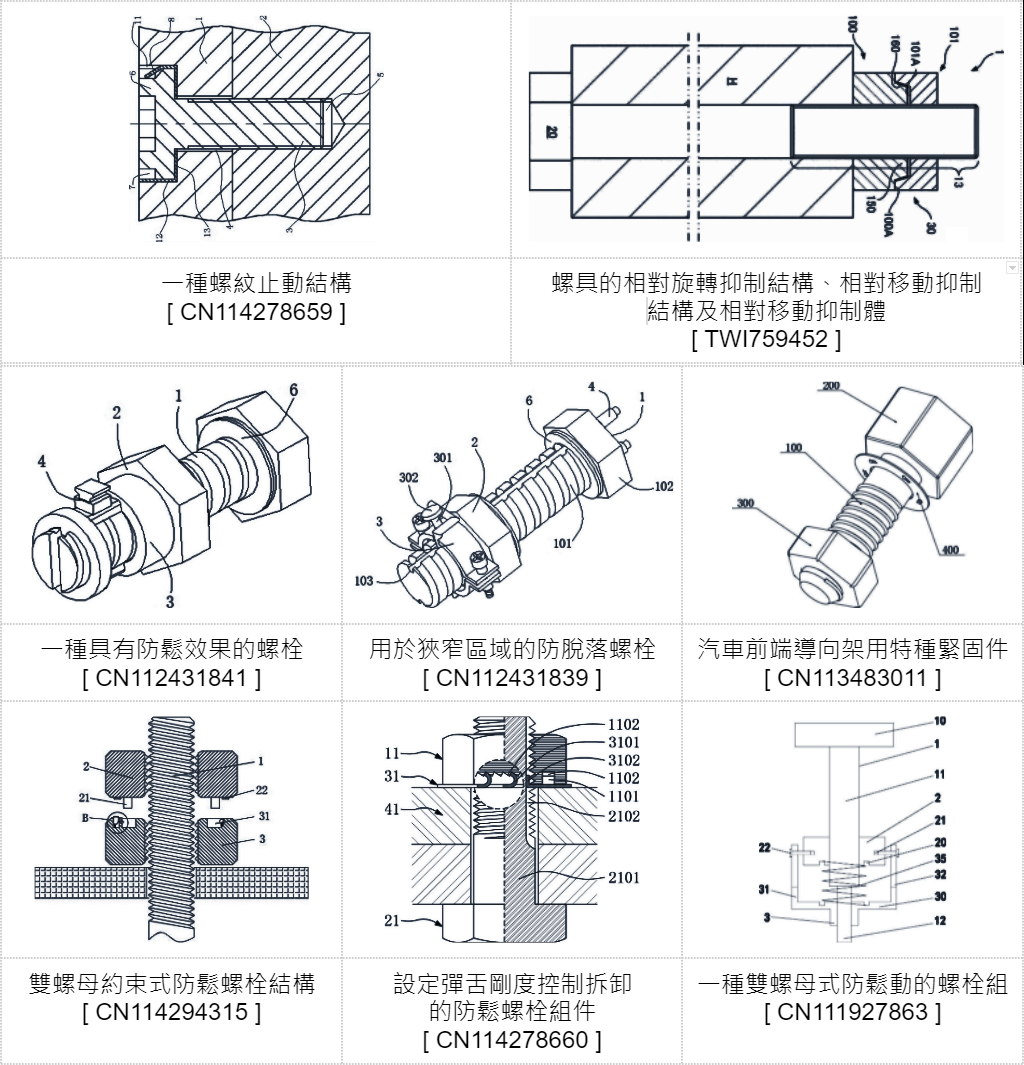

⬛ 專利代表圖：


二、以『在擰入螺釘之物體中形成螺紋之螺釘，如木螺釘，自攻螺釘』(F16B025) 為主要IPC分類號之扣件相關專利：

本項分類號(F16B039)之專利包括：『鑽尾螺絲構造、具有可清潔及平準的翼的扣件、抗拉拔低阻螺絲、抗拔柔性抗剪自攻螺釘』等專利，以下為本期專利摘要説明。

1. 鑽尾螺絲構造 [ TWI760266 ] : 一種鑽尾螺絲構造，用以解決習知的自攻螺絲鑽尖容易損壞及無法排屑的問題。係包含：一桿體，第一端係具有一帶動部；及一鑽鎖部，具有相對的一鑽尖及一連接部，該連接部連接於該桿體的第二端，二切削刃成徑向相對的位於該鑽尖的二側，該鑽鎖部具有二排屑槽，該二排屑槽各由一切削刃朝該連接部延伸，該鑽鎖部還具有一縮徑段，該縮徑段的徑向尺寸由連接部朝該鑽尖漸縮，該縮徑段具有二凹陷部，該二凹陷部分別具有一立面及一傾斜面，該二立面分別連接該二切削刃，各該傾斜面分別連接該立面及該排屑槽，該傾斜面與該立面具有一夾角。

2. 具有可清潔及平準的翼的扣件 [ TWI759356 ] : 本發明揭示扣件、形成扣件之方法及使用一扣件將一工件固定至一基板之方法。實施例包含具有位於頭部下面之一結構特徵之扣件。該結構特徵之上部延伸部位於平行於一扣件頭部之前沿表面之一平面上。實施例包含位於該頭部與該結構特徵之間的一墊圈。該結構特徵可包含用於切割及/或鉸削該工件之一部分之一切割邊緣。

3. 抗拉拔低阻螺絲 [ CN114278657 ] : 本發明關於一種抗拉拔低阻螺絲，包含一杆身、一形成在該杆身前段的尖錐狀旋入部、一形成在該杆身後段的頭部以及一螺紋。該螺紋呈螺旋狀地設在旋入部與杆身上且包含多個螺牙，各螺牙具有面向該頭部的上牙面與面向該旋入部的下牙面。在該旋入部及/或該杆身的前段設有至少一錐形迫緊結構以界定至少一個由頭部朝旋入部方向逐漸收束外徑的區段。各錐形迫緊結構是由其中一螺牙的下牙面底緣沿著該杆身的縱向軸線方向延伸，使得該螺牙的下牙面具有一比螺牙高度大的下牙面高度。再者，在相鄰二螺牙之間的杆身上形成有環繞狀的抗拉平面，以提高該螺絲的抗拉拔強度。

4. 一種抗拔柔性抗剪自攻螺釘 [ CN114294311 ] : 本發明公開了一種抗拔柔性抗剪自攻螺釘，用於連接冷彎薄壁型鋼‑覆面牆板組合剪力牆體的覆面牆板與鋼骨框架，包括五種結構形式，它們的相同結構包括螺帽、螺身段和螺尾段，其中四種結構還包括彈性材質的外螺紋套管，外螺紋套管位於螺帽和螺身段之間，四種結構的外螺紋套管中分別包覆固定連接螺帽和螺身段的長連杆、長彈簧及分別連接螺帽和螺身段的上下短連杆、上下短連杆之間連接短彈簧，另外一種將螺身段的中上部設置為空心段，五種結構分別具有不同的剛度和變形能力，可根據牆板的不同連接位置靈活選用，複合牆體受剪時釋放部分連接應力，延緩覆面牆板板端開裂和承壓破壞，改善連接處受力性能，提高牆體抗側能力和抗震性能，降低結構維護成本。

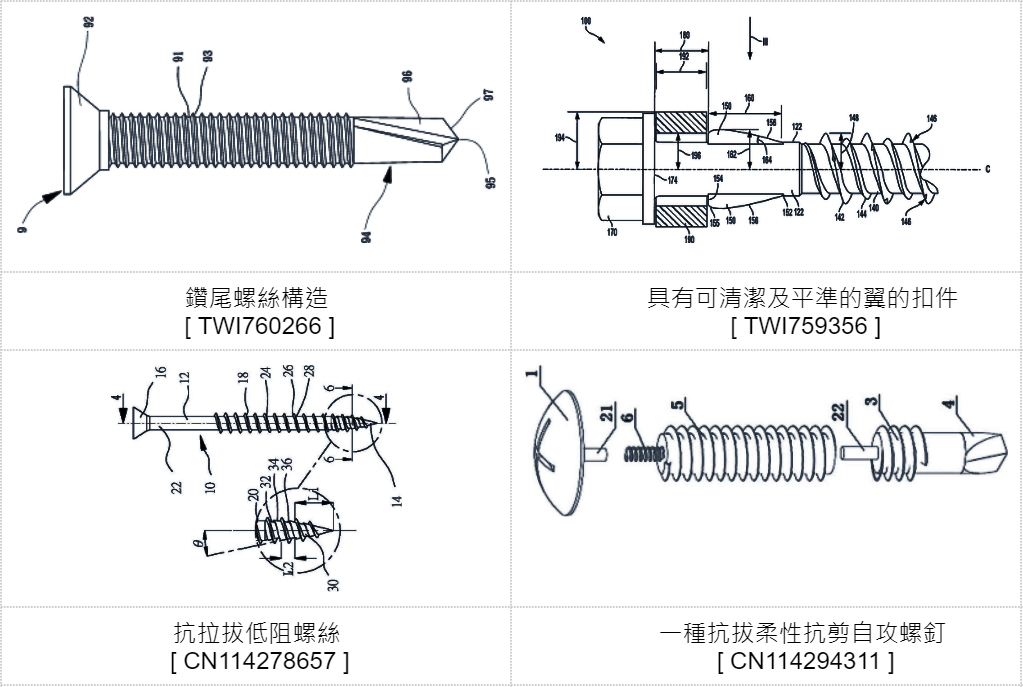

⬛ 專利代表圖：

三、以『螺帽或類似之螺紋接合元件』(F16B037) 為主要IPC分類號之扣件相關專利：

本項分類號(F16B037)之專利包括：『單體快裝螺母、動力機械連接用高緊固性螺母、單一環模式防鬆螺母組件』等專利，以下為本期專利摘要説明。

1. 一種螺母 [ CN114294313 ] : 本發明提供了一種螺母，包括螺母主體和板式鬆動指示件；板式鬆動指示件包括徑向外伸部和多邊形部、與所述螺母軸向插接連接且位於所述螺母徑向外側。本發明基於螺母主體的橫截面為多邊形，板式鬆動指示件與所述螺母主體兩者間通過插接連接，實現了所述板式鬆動指示件設於所述螺母主體徑向外側，不僅兩者連接方便而且可靠牢固。又基於接於外側的板式鬆動指示件具有人們視覺易獲悉的形狀等腰三角形、等腰梯形或舌形狀的徑向外伸部，所以螺母主體與螺栓間的連接受損鬆動時，螺母主體會鬆動，進而人們憑藉視覺或利用圖像識別即可方便通過所述等腰三角形、等腰梯形或舌形的徑向外伸部指向的變化判斷出與螺母主體連接的螺栓是否受損。

2. 一種單體快裝螺母 [ CN114294314 ] : 本發明公開了一種單體快裝螺母，其特徵在於包括一體成型並同軸設置的內旋轉體和外旋轉體，所述內旋轉體上端設置彈性片，所述外旋轉體上設置推壓板，所述推壓板與所述彈性片位置相對應，且所述推壓板一端與所述外旋轉體固連，另一端凸設於所述外旋轉體的上端面，當受面板頂壓時，所述推壓板發生轉動並推動所述彈性片與所述緊固螺栓相嚙合，該單體快裝螺母可快速安裝，可快速拆卸，並且零件少，結構簡單，成本低。;
3. 一種動力機械連接用高緊固性螺母 [ CN111946717 ] : 本發明公開了一種動力機械連接用高緊固性螺母，包括螺母本體、第一連接段、第二連接段、螺紋通孔、第一防鬆件、第二防鬆件、第二通槽和限位板，與現有技術相比，本發明結構簡單，設計合理，能夠克服動力機械連接處的動態載荷帶來的不利影響，保證螺栓連接長時間的可靠性和穩定性，而且還具有部件替換功能，節省了更換維護成本，值得推廣。

4. 單一環模式防鬆螺母組件 [ CN111963551 ] : 本發明公開了一種環模式防鬆螺母。它在螺母上設置一個錐台形內螺紋凹腔，其內置設與之配作的錐台形內外螺紋環狀構件，在所述環狀構件的內螺紋與外螺紋間，取設一個基於規格螺紋配合間隙的偏心值，使環狀構件在隨同所述螺母一起旋入螺栓鎖緊時，以所形成保有的原螺母結構作用、環狀構件的偏心和錐形螺紋的多重特性結構的綜合功效，達到可靠保障單一結構螺母鎖緊就不會鬆動的預期目標；進而，將上述的單一結構螺母疊加式使用，或是把上述單一螺母中的環狀構件部分設置在另一螺母上，以雙螺母結構提升整體防鬆效果。本發明以合理簡單且易於施行的結構特徵，達到螺母鎖緊就不會鬆動的切實可靠效果。

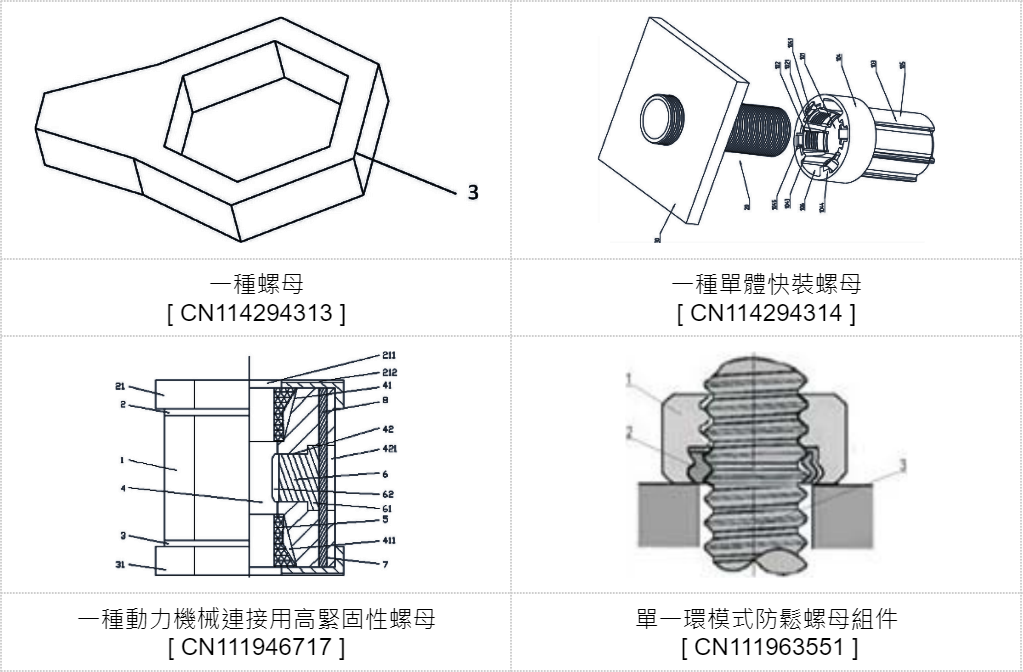

⬛ 專利代表圖：

四、以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035) 為主要IPC分類號之扣件相關專利：

本項分類號(F16B035)之專利包括：『鑽尾螺絲構造、具有可清潔及平準的翼的扣件、抗拉拔低阻螺絲、一種抗拔柔性抗剪自攻螺釘』等專利，以下為本期專利摘要説明。

1. 一種防鬆超級螺栓 [ CN114294312 ] : 一種防鬆超級螺栓，包括與螺杆(1)螺紋配合主螺母(2)，主螺母(2)頂面環形一周軸向開設的多個螺紋通孔，多個緊定螺釘(3)從對應的螺紋通孔的頂面旋入、並穿出螺紋通孔後，與主螺母(2)下方的超硬墊片(4)接觸；其特徵在於：所述的主螺母(2)側面開有與對應的螺紋通孔垂直連通的限位螺紋孔，限位螺釘(5)旋入限位螺紋孔，並與緊定螺釘(3)接觸；所述的螺杆(1)的頂面開設有十字形槽(1a)，十字形槽(1a)的中心設有上大下小的錐形內螺紋孔；錐形螺釘(6)與錐形內螺紋孔螺紋配合。該種超級螺栓在強往復載荷工況下，長時間使用不易鬆動、預緊力損失小、連接更可靠、牢固；能更好地確保大型極端工況設備的安全、穩定運行。

2. 便於拆卸的連接鎖緊機構 [ CN114263671 ] : 本發明公開了一種便於拆卸的連接鎖緊機構，包括鎖緊螺柱、鎖緊螺母、貫穿於所述鎖緊螺柱內部且可部分露出所述鎖緊螺柱的內鎖緊元件及鎖定元件，所述鎖緊螺柱與鎖緊螺母之間螺紋連接，所述內鎖緊元件可被控制地形成鎖緊面並與鎖緊螺母配合對構件形成連接鎖緊，所述鎖定元件用於調節並鎖定所述內鎖緊組件的鎖緊面形成情況。本發明配合上可以調節的內鎖緊元件，將出現位置干涉無法用普通螺栓連接實現可拆卸連接的兩構件之間的連接變成了可以實現的可拆卸連接，只需要有一端具有操作空間即可多次重複安裝和拆卸使用的連接鎖緊機構，既能保證兩構件之間的緊密連接又能輕鬆拆卸，對構件起到良好的保護同時可重複使用更加環保節能。

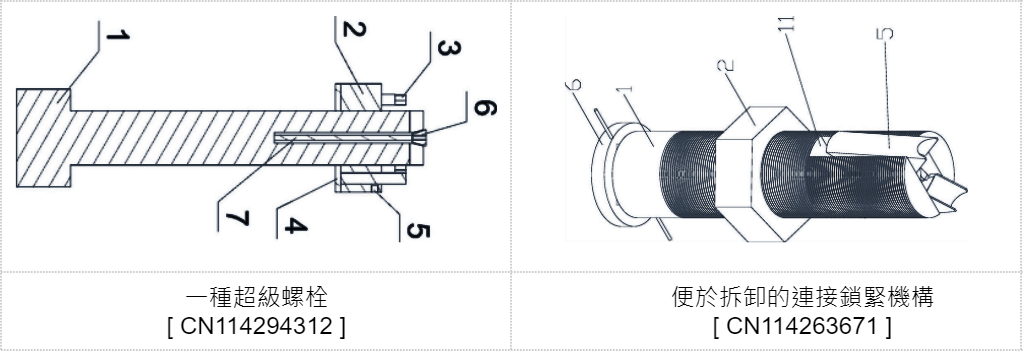

⬛ 專利代表圖：

五、以『鉚接』(B21J015) 為主要IPC分類號之扣件相關專利：

本項分類號(B21J015)之專利包括：『以鉚接方式將緊固件固定在工件的盲孔中的方法』等專利，以下為本期專利説明。

1. 以鉚接方式將緊固件固定在工件的盲孔中的方法 [ CN110869143 ] : 一種鉚接式緊固件具有圓柱形本體，本體具有頂部、底部、側壁和軸向內孔。緊固件在本體的底端具有單個柄部，其具有與孔正交的頂面和朝向本體底部逐漸變細的倒角。柄部的頂面適於接收圍繞工件的接收孔的材料冷流。柄部可在其最外邊緣具有延伸通過柄部的頂面和倒角的多個切口。緊固件的孔從緊固件的本體頂部延伸到底部且可具有螺紋。一種緊固件安裝系統具有工具，其設有附在工業機器的旋轉的垂直往復元件的器件。工具的末端具有遠端面，遠端面具有至少一個拱形置換件，置換件適於當工具旋轉並壓向工件時將工件變形。末端內孔保持由工具安裝的緊固件。置換件沿著繞軸向孔置中的拱形脊在垂直和徑向方向逐漸變細。置換件的寬度也朝向一點逐漸變細。

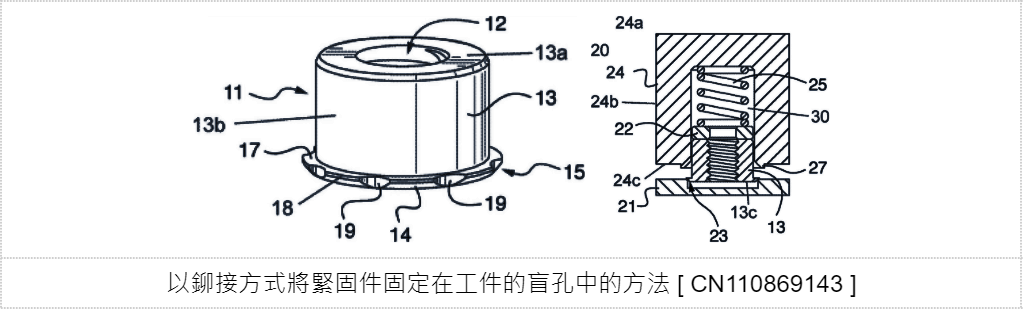

⬛ 專利代表圖：

若需專利檢索及分析服務，請洽國立高雄科技大學 鍛造輥軋工程研究中心。
TEL : 07-3814526 分機 15456  /  EMAIL : nkust.fastener@gmail.com
