2024-12-No1-扣件知識文章

余征諴博士 / 國立高雄科技大學 鍛造輥軋工程研究中心

各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件知識文章 (2024-12-No-1)：

#知識主題 : #螺紋壓蓋鍛造成形方法

傳統螺紋元件製造採用機械加工，需要切削材料，導致效率低且製造成本高，而成形技術則受限於結構複雜性的可成形性能力。

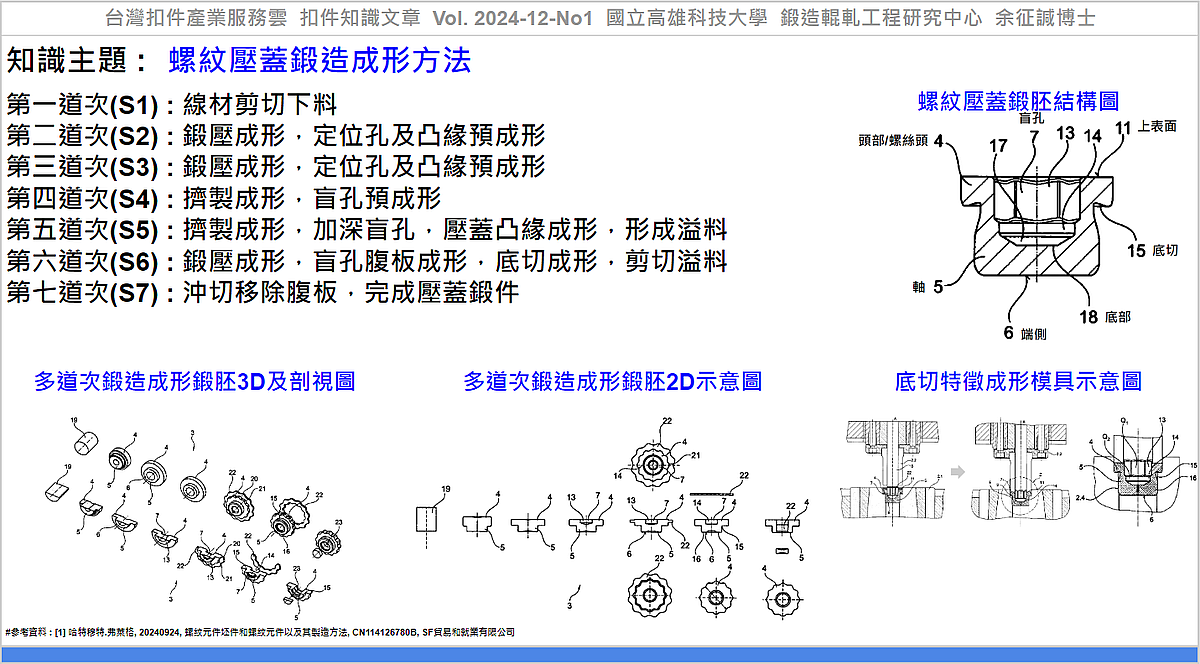

弗萊格 [1] 提出一種製造螺紋元件及其胚料的方法，主要針對壓蓋(例如密封螺絲)的鍛造製程設計，在螺紋元件的頭部與圓柱形軸部交界處形成底切特徵，底切為放置垫圈提供了專門的結構區域，垫圈可位於底切內部，避免脫落或移動，有助於提升整體緊固效果與密封性，並減少材料浪費與加工步驟。該多道次鍛造成形，包括：

第一道次(S1) : 線材剪切下料。
第二道次(S2) : 鍛壓成形，定位孔及凸緣預成形。
第三道次(S3) : 鍛壓成形，定位孔及凸緣預成形。
第四道次(S4) : 擠製成形，盲孔預成形。
第五道次(S5) : 擠製成形，加深盲孔，壓蓋凸緣成形，形成溢料。
第六道次(S6) : 鍛壓成形，盲孔腹板成形，底切成形，剪切溢料。
第七道次(S7) : 沖切移除腹板，完成帽蓋鍛件。

此專利方法使用多道次鍛造成形壓蓋鍛件，能成形成具底切的複雜結構，提升密封性能與緊固效果，還能減少加工步驟與材料浪費，大幅降低生產成本。此方法提供更高效、環保的製造方案，適用於液壓系統、油管路等多元工業應用需求，滿足市場對高性能、低成本產品的期待。

應用該技術，可協助產業透過『螺紋壓蓋鍛造成形方法』，建立『扣件模具設計』之技術能量及相關研究開發之參考資料。

----

#參考資料：

[1] 哈特穆特.弗萊格, 20240924, 螺紋元件坯件和螺紋元件以及其製造方法, CN114126780B, SF貿易和就業有限公司, https://patents.google.com/patent/CN114126780B

[2] 台灣扣件產業服務雲, 扣件知識文章, Vol. 2024-12-No1, https://www.tw-fastener.com/tfsc/knowledge/BLP_82730f06-94cd-44be-a8b3-98c0ec753b94

----

Tag: #Fastener, #Thread, #Nut, #Forging, #Screw.

----
