2023-09-No1-扣件專利新訊
余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心
各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件專利新訊 (2023-09-No1)：

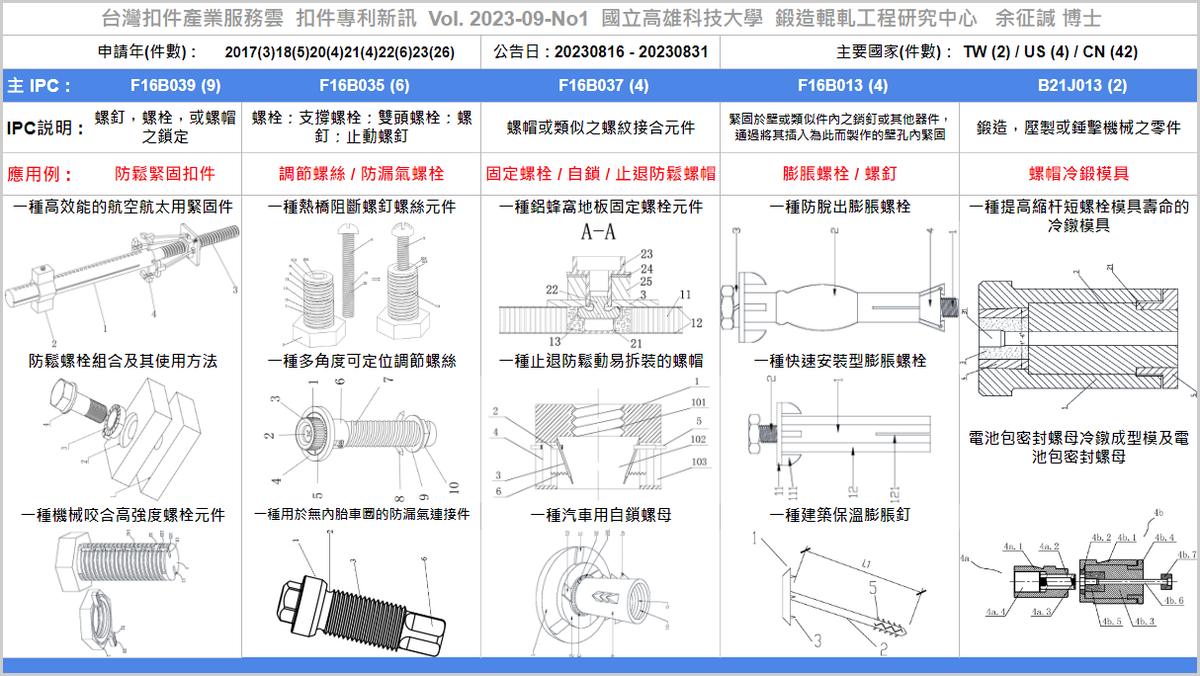

全球專利資料庫近期公告48筆扣件新專利，公告日介於20230816至20230831間，申請國件數分別為台灣2件、美國4件與中國42件，專利權人包括台灣的『丹麥商迪星公司、義大利商豐塔納扣件研發公司』;美國的『PERI SE、LITTELFUSE, INC.、FONTANA FASTENERS R.D. S.R.L.、Wei-Chih Chen』與中國的『鵬馳五金製品（崑山）有限公司、湖南中航緊固系統有限公司、岩田螺絲株式會社、河北越通緊固件製造有限公司、江蘇永昊高強度螺栓有限公司 … 』等專利權人(完整專利權人請詳參專利清單)。
本期以『螺釘，螺栓，或螺帽之鎖定』(F16B039) 分類號為主，聚焦在『一種螺紋防鬆結構及防鬆方法、一種高效能的航空航太用緊固件、一種防脫落緊固件、防鬆螺栓組合及其使用方法、防脫螺釘、一種防鬆螺栓、一種機械咬合高強度螺栓元件、一種抗振防鬆元件、一種高密封穩定螺母及其生產裝置』等專利。
其餘分類號及代表專利依序為：
(1) F16B035：一種熱橋阻斷螺釘螺絲元件、一種耐腐蝕易攻螺絲、一種壓縮機定位螺栓結構、底盤元件及壓縮機、一種多場景應用平頭方頸螺栓、一種多角度可定位調節螺絲、一種用於無內胎車圈的防漏氣連接件。
(2) F16B037：一種鋁蜂窩地板固定螺栓元件、一種止退防鬆動易拆裝的螺帽、螺母、一種汽車用自鎖螺母。
(3) F16B013：一種適用於大孔徑的膨脹螺栓、一種防脫出膨脹螺栓、一種快速安裝型膨脹螺栓、一種建築保溫膨脹釘。
(4)B21J013：一種提高縮杆短螺栓模具壽命的冷鐓模具、電池包密封螺母冷鐓成型模及電池包密封螺母等專利。
(完整專利資訊請參閲專利清單。)
----
#參考資料：
[1] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-09-No1, https://bit.ly/FastenerNewPatent202309No1
[2] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-09-No1, 專利清單 EXCEL, https://bit.ly/FastenerNewPatent202309No1List
[3] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-09-No1, 專利説明書 PDF, https://bit.ly/FastenerNewPatent202309No1PDF
----
(點擊開啓全文: https://bit.ly/FastenerNewPatent202309No1 )
----
Tag : #Fasteners, #Patent, #Review .
----
一、以『螺釘，螺栓，或螺帽之鎖定』(F16B039)為主要IPC分類號之扣件相關專利：
本項分類號(F16B039)之專利包括『一種螺紋防鬆結構及防鬆方法、一種高效能的航空航太用緊固件、一種防脫落緊固件、防鬆螺栓組合及其使用方法、防脫螺釘、一種防鬆螺栓、一種機械咬合高強度螺栓元件、一種抗振防鬆元件、一種高密封穩定螺母及其生產裝置』等專利，以下為本期專利摘要說明。

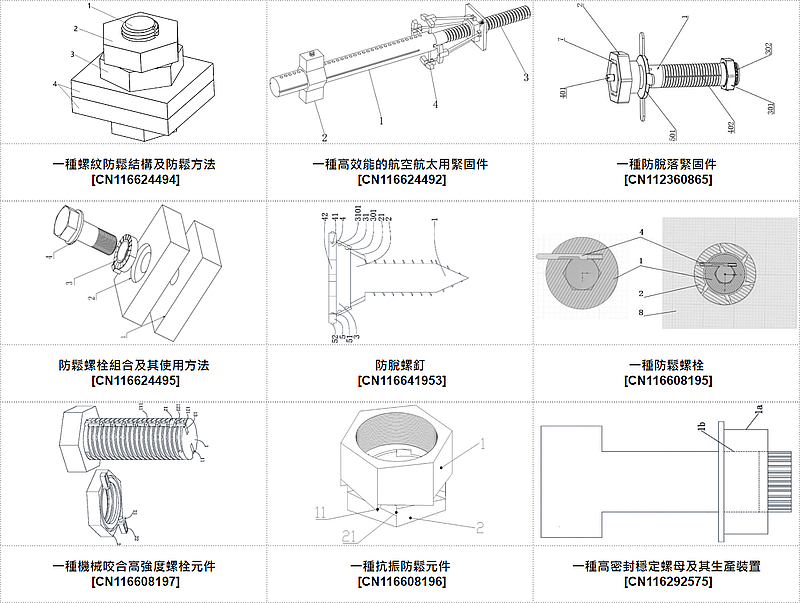

#專利代表圖 :
----
#專利摘要：
01. 一種螺紋防鬆結構及防鬆方法 [ CN116624494 ] :
本發明涉及螺紋防鬆技術領域，尤其涉及一種螺紋防鬆結構及防鬆方法。螺紋防鬆結構，包括：穿過待緊固件的螺栓以及依次安裝在所述螺栓上的螺母和螺帽；所述螺栓外壁上開設有與螺紋垂直的限位槽；所述螺母背離所述待緊固件一側具有環形凸緣，所述環形凸緣開設有豎槽和環形槽，所述豎槽與環形凸緣形成插入面，所述環形槽與所述環形凸緣形成卡接面，所述插入面到卡接面的方向為擰緊所述螺母的方向；所述螺帽具有第一內孔和第二內孔，所述第一內孔設置有第一凸緣，所述第一凸緣能夠穿過所述豎槽抵在所述卡接面上，所述第二內孔具有第二凸緣，所述第二凸緣插入所述限位槽。通過本發明解決了現有的機械防鬆結構安裝、拆卸繁瑣的問題。
02. 一種高效能的航空航太用緊固件 [ CN116624492 ] :
本發明涉及緊固件技術領域，且公開了一種高效能的航空航太用緊固件，包括固定柱，所述固定柱的外部設置有定位調節機構，所述定位柱的右側設置有鎖緊固定機構，所述固定柱與鎖緊固定機構之間設置有夾緊緊固機構，所述鎖緊固定機構包括鎖緊元件與鎖止元件，所述鎖止元件設置在鎖緊元件的內部。該高效能的航空航太用緊固件，通過設置的鎖緊固定機構，在使用過程中，通過轉動螺紋套使螺紋套在螺紋柱的外部向內側移動，從而使螺紋套帶動壓緊座對零件的一端進行壓緊固定，同時通過設置的弧形齒板與螺紋套外部的固定齒圈相嚙合，從而使螺紋套鎖緊固定，避免在劇烈振動下螺紋套發生鬆動的情況，從而提高緊固件的連接強度。
03. 一種防脫落緊固件 [ CN112360865 ] :
本發明公開了一種防脫落緊固件。包括固定螺栓和六角螺帽，所述六角螺帽焊接安裝在所述固定螺栓外部頂端，所述限位卡環套接安裝在所述固定螺栓外部底端，所述環形卡槽均勻開設在所述固定螺栓外壁底端，所述固定齒牙均勻設置在所述環形卡槽內壁邊緣位置處，所述固定軸嵌入安裝在所述限位卡環內部一側，所述活動翹板套接轉動安裝在所述固定軸外部，本發明通過鬆開壓板在支撐板處的壓縮彈簧對支撐頂杆的向下支撐，對活動翹板底端的固定凸塊與環形卡槽的卡接，通過限位卡環對固定螺栓底端的卡接，從而解決了部件在長時間使用時，由於震動的因素，容易造成固定螺栓在使用時滑失鬆動發生脫落的問題。
04. 防鬆螺栓組合及其使用方法 [ CN116624495 ] :
本發明屬於機械設計領域，涉及防鬆螺栓組合及其使用方法，由第一被連接件、第二被連接件、偏心墊圈和防鬆螺栓組成；第一被連接件上設有螺紋孔，用於與防鬆螺栓連接，從而實現第一被連接件與第二被連接件的連接，第二連接件上設置有通孔和沉孔，沉孔與通孔偏心設置，偏心墊圈設置在沉孔內，偏心墊圈朝向螺栓的一面設有止轉齒，安裝完成後與防鬆螺栓的止轉齒嚙合，防止防鬆螺栓與偏心墊圈的相對轉動。本發明偏心墊圈上的偏心凸台與主體形成了非圓包絡面，與偏心凸台配合實現墊圈與被連接件之間的機械結構止動；偏心墊圈與防鬆螺栓之間止轉齒在卸荷槽的作用下嚙合，形成可靠的多齒止動結構；且螺栓防鬆均由機械結構實現，易於安裝和拆卸。
05. 防脫螺釘 [ CN116641953 ] :
本發明公開了防脫螺釘，包括螺杆、第一圓臺、防滑棱、第二圓臺、高彈橡膠圈、棱柱、環形卡槽、限位棱管、內環形棱、外環形棱，所述螺杆上端設有同軸的第一圓臺，第一圓臺小徑端與螺杆相連，第一圓臺側壁設有若干個防滑棱。本發明結構簡單、設計合理，能夠使螺釘具備具備高強穩定的防鬆性能，螺釘安裝完成後不易脫落。
06. 一種防鬆螺栓 [ CN116608195 ] :
本發明屬於機械技術領域,涉及一種防鬆螺栓，包括：螺栓、防鬆套，螺栓的螺栓頭為內六角孔擰緊螺栓頭，螺栓的螺栓頭上設有限位銷，限位銷連接有彈簧；通過在螺栓內設置可伸縮的限位銷，使得在用六角扳手鬆緊螺栓時限位銷縮入螺栓內，在擰緊後，限位銷的外端自第一通孔向外頂向防鬆套內壁或插入第二通孔的內孔中，當限位銷插入第二通孔的內孔中時直接進行防鬆鎖緊，當限位銷頂向防鬆套內壁時螺栓鬆動後仍然能夠插入第二通孔的內孔進行防鬆鎖緊，因此，本發明能夠防止螺栓發生鬆脫情況的發生。
07. 一種機械咬合高強度螺栓元件 [ CN116608197 ] :
本發明涉及螺栓技術領域，具體的說是一種機械咬合高強度螺栓元件，包括：當一號杆和二號杆進行轉動的同時，一號杆和二號杆之間的轉軸會在滑槽內部向螺栓中部進行運動，直至螺母和滑塊不在對一號杆和二號杆進行限位，這時一號杆和二號杆之間的轉軸受到滑槽內部彈簧的彈性重定影響，轉軸會向遠離螺栓中部的方向進行運動，這時由於一號杆位於二號杆的下方，所以當轉軸向滑塊的方向進行推動時，一號杆趨向垂直水平面，二號杆趨向平行水平面，這時彈簧推動轉軸向滑塊的方向進行運動，使一號杆對螺母和滑塊的內壁進行擠壓，二號杆對螺母上端進行擠壓，實現二號杆和一號杆對螺母上方進行限位。
08. 一種抗振防鬆元件 [ CN116608196 ] :
本發明公開了一種抗振防鬆元件，其包括：螺母和墊片，螺母和墊片上均佈置多個楔形塊，楔形塊在螺母、墊片的接觸面上凹凸配合，沿螺母緊固時旋轉方向上，螺母上楔形塊的高度依次降低形成斜面，斜面與水平面形成楔角，根據楔形塊間的摩擦係數、被緊固件表面摩擦係數以及螺紋升角，精確計算楔形塊的楔角取值範圍。使墊片與被緊固物體表面在強振環境下保持相對靜止，楔形塊可靠楔緊，防鬆元件穩定工作。
09. 一種高密封穩定螺母及其生產裝置 [ CN116292575 ] :
本發明涉及螺母技術領域，尤其涉及一種高密封穩定螺母及其生產裝置，包括螺母本體，所述螺母本體中部設有內螺紋孔，所述螺母本體一側設有弧形塊，所述弧形塊內部兩側設有斜孔，所述螺母本體內部設有斜螺紋孔，所述螺母本體上設有與斜螺紋孔螺紋連接的異型杆，其中異型杆頂部具有花槽，需要配用專用螺絲刀打開，此時異型杆將螺母鎖死，即使使用扳手或者卡鉗擰螺母也無法將其旋轉，使用時防盜性好，並且異型塊上的斜孔直徑小，螺母本體擰緊力大，強行使用鐵柱插入旋轉螺母會導致鐵柱斷裂，戶外使用時防盜性能好，解決了傳統螺母形狀為六邊形或者四邊形，在戶外欄杆、基站或者公共用品使用固定時，容易被人旋開，防盜性能低的技術問題。
----
二、以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035)為主要IPC分類號之扣件相關專利：
本項分類號(F16B035)之專利包括『一種熱橋阻斷螺釘螺絲元件、一種耐腐蝕易攻螺絲、一種壓縮機定位螺栓結構、底盤元件及壓縮機、一種多場景應用平頭方頸螺栓、一種多角度可定位調節螺絲、一種用於無內胎車圈的防漏氣連接件』等專利，以下為本期專利摘要說明。

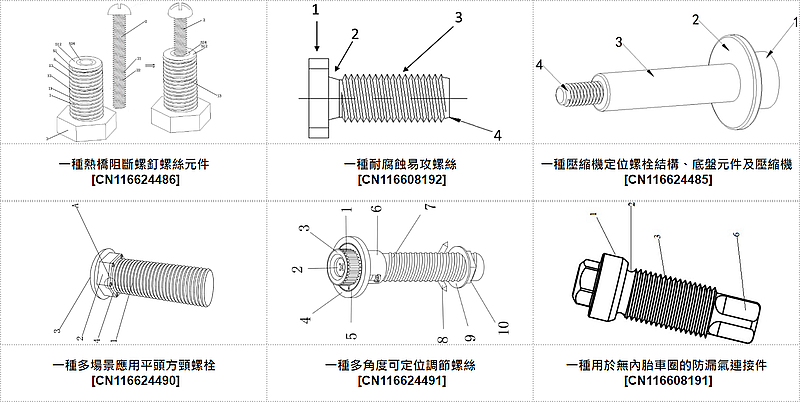

#專利代表圖 :
----
#專利摘要：
01. 一種熱橋阻斷螺釘螺絲元件 [ CN116624486 ] :
一種熱橋阻斷螺釘螺絲元件，屬於熱防護技術領域，包括螺絲和螺釘，所述螺絲為筒狀螺絲，所述筒狀螺絲包括螺帽和筒狀螺柱，所述筒狀螺柱包括針筒柱殼、瓶狀隔熱筒和杯狀內筒；所述杯狀內筒置於瓶狀隔熱筒中，所述瓶狀隔熱筒置於針筒柱殼中，且所述瓶狀隔熱筒將針筒柱殼與杯狀內筒完全隔開而構成筒狀螺柱；所述筒狀螺柱的下端面固定生成在螺帽上構成筒狀螺絲；所述螺釘上的釘杆外徑與筒狀螺柱的內徑相同；其有益效果是採用筒狀螺絲與螺釘元件，將筒狀螺絲中的針筒柱殼與第一被緊固件緊固螺接，將螺釘與第二被緊固件及筒狀螺絲中的杯狀內筒緊固螺接，而針筒柱殼與杯狀內筒被瓶狀隔熱筒徹底隔開，且杯狀內筒被緊固在針筒柱殼中無法脫落，從而將第一被緊固件和第二被緊固件構成了緊固的連接且熱橋被有效阻斷。
02. 一種耐腐蝕易攻螺絲 [ CN116608192 ] :
本發明涉及緊固件技術領域，尤其涉及IPC F16B25領域，進一步的，涉及一種耐腐蝕易攻螺絲。包括：螺絲本體和螺絲本體表面的耐腐蝕塗層；所述螺絲本體包括螺頭，位於螺絲本體的頭部；螺杆，與螺頭相連接；螺紋，位於螺杆外圓周；所述螺杆尾部為螺絲攻入端。本發明在螺杆的底部設置30°的倒角，螺紋的截面為V形，螺紋為雙線右旋螺紋，可以降低攻入難度，提高攻入效率，所設置的耐腐蝕塗層與螺絲的附著力好，不易脫落。
03. 一種壓縮機定位螺栓結構、底盤元件及壓縮機 [ CN116624485 ] :
本發明公開了一種壓縮機定位螺栓結構、底盤元件及壓縮機，包括定位螺栓，所述定位螺栓包括螺栓頭、法蘭盤、螺杆、螺紋連接頭，所述法蘭盤設置於螺栓頭與螺杆之間，所述螺紋連接頭設置於螺杆遠離法蘭盤的一端，所述螺紋連接頭的外螺紋面被至少兩個軸向截面中斷，所述軸向截面均勻分佈于螺紋連接頭的外螺紋面。本發明的定位螺栓可以有效改善底盤元件噴塗品質穩定性，避免出現因噴塗防護不當造成的塗層露底、擦拭、漏防護、螺紋粘連粉渣等現象，同時有效提高底盤元件雙面噴塗生產效率，極大提高空調機組底盤元件使用可靠性，降低其售後故障回饋率。
04. 一種多場景應用平頭方頸螺栓 [ CN116624490 ] :
本發明公開了一種多場景應用平頭方頸螺栓。本發明中，當螺栓主體在使用時，可以通過螺絲平頭對螺栓主體進行旋緊固定，在使用過程中，當螺絲平頭的頂部受到衝擊時，此時螺絲平頭會向下對抗震方頸進行擠壓，從而使得支撐杆向下對橡膠支撐杆進行擠壓，進而使得橡膠支撐杆底端的滑動底塊在限位滑槽的內部滑動，同時緩衝彈簧會在橡膠支撐杆的作用下被拉伸，從而使得緩衝彈簧發生彈性形變，滑動底塊與限位滑槽之間摩擦產生熱量，從而對振動幅度進行緩衝，以保護螺栓主體儘量少受到衝擊，從而減少了螺栓主體發生損壞的可能性，增加了螺栓主體的整體使用壽命。
05. 一種多角度可定位調節螺絲 [ CN116624491 ] :
本發明公開了一種多角度可定位調節螺絲。本發明中，包括轉動式螺蓋，所述轉動式螺蓋的表面開設有鍵齒紋面，所述轉動式螺蓋的側端轉動連接有螺蓋定位環，所述轉動式螺蓋的底端固定連接有高度定位柱，所述高度定位柱的內部開設有滑動槽，所述滑動槽的內部滑動連接有滑塊，所述滑塊的底端固定連接有橡膠螺柱套，所述橡膠螺柱套的內部套設有螺柱，所述螺柱的內部滑動連接有螺柱內芯，所述螺柱的內部且位於螺柱內芯的底端滑動連接有斜向定位螺釘。本裝置具有可以調節螺絲長度的結構，安裝螺絲時可以對材料內部進行斜向定位。在螺絲表面可以觀測和控制斜向定位結構。讓螺絲可以面對多種安裝情況，提高螺紋的穩定性和功能性。
06. 一種用於無內胎車圈的防漏氣連接件 [ CN116608191 ] :
本申請公開了一種用於無內胎車圈的防漏氣連接件，連接件上部設置密封凸台，連接件中部設置有外螺紋，凹槽位於密封凸台與外螺紋之間，在遠離密封凸台的底部設置有輻條安裝的盲孔通過螺紋造形、裝置O型圈斜度及搭配螺紋膠，既實現了輻條與輪圈的連接，又可以實現連接過程中的無漏氣效果。
----
三、以『螺帽或類似之螺紋接合元件』(F16B037)為主要IPC分類號之扣件相關專利：
本項分類號(F16B037)之專利包括『一種鋁蜂窩地板固定螺栓元件、一種止退防鬆動易拆裝的螺帽、螺母、一種汽車用自鎖螺母』等專利，以下為本期專利摘要說明。

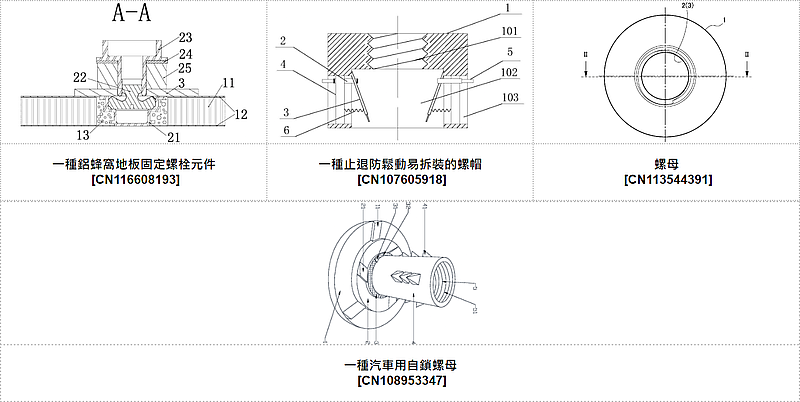

#專利代表圖 :
----
#專利摘要：
01. 一種鋁蜂窩地板固定螺栓元件 [ CN116608193 ] :
本發明屬於飛機結構設計技術領域，具體涉及一種鋁蜂窩地板固定螺栓元件，由蜂窩地板固定螺母、固定螺栓件和設備連接螺杆元件組成，螺栓連接元件包括：預製在蜂窩地板內部的固定螺母，固定螺母上端帶內螺紋；固定螺栓件兩端為大小螺紋杆；設備連接螺杆元件包括帶內螺紋的中空螺杆；當不安裝固定設備時，固定螺栓件正置，固定螺栓件大螺杆部分擰入蜂窩地板的固定螺母內，固定螺栓件與地板平齊；當需要安裝設備時，固定螺栓倒置擰入蜂窩地板的固定螺母內，固定螺栓小頭的螺紋杆凸出地板，用帶內螺紋中空的螺杆和墊片將設備擰到凸出的蜂窩地板的固定螺栓小頭螺杆上；本發明既能保證設備拆卸後地板的平整性，又能提供螺栓安裝介面方便安裝設備。
02. 一種止退防鬆動易拆裝的螺帽 [ CN107605918 ] :
本發明公開了一種止退防鬆動易拆裝的螺帽，包括：螺帽本體、套環和棘爪，其中：螺帽本體的內孔包括第一柱體腔和第二柱體腔，所述第一柱體腔的內壁設有內螺紋，第二柱體腔的內徑大於第一柱體腔的內徑；螺帽本體的側壁設有與第二柱體腔導通的條形槽，條形槽內設有導向柱；套環套裝在導向柱上並可在導向柱上上下滑動；棘爪由彈性金屬材料製作而成，棘爪位於第二柱體腔內，棘爪靠近第一柱體腔的一端穿過套環與第二柱體腔的內壁固定，棘爪遠離第一柱體腔的一端為自由端，且棘爪與第二柱體腔的內壁之間具有由其固定端向其自由端方向依次遞增間距。本發明不僅具有良好防止退防鬆動效果，且拆裝方便。
03. 螺母 [ CN113544391 ] :
本發明的目的在於提供一種抑制了鎖死的產生的螺母。提供了一種在將公稱直徑設為D，將考慮了嵌合的螺栓的公差的最大外徑與最小外徑的平均值設為d(mm)，將設于螺紋孔的插入側的沉孔的內徑設為D+0.2(mm)，將螺紋牙的間距設為P(mm)，將θ設為arctan(P/d)時，沉孔的深度t被設定為大於(D－d×cosθ)/tanθ的螺母。
04. 一種汽車用自鎖螺母 [ CN108953347 ] :
本發明公開了一種汽車用自鎖螺母，包括螺頭、第一凸板、第二凸板和螺柱,所述的螺頭、第一凸板、第二凸板和螺柱內貫通設有第一通孔，所述第一通孔內設有內螺紋，所述的螺頭底面上設有第二通孔，所述螺頭的頂面上設有若干第一切條，所述第一凸板的頂面上設有若干第二切條，所述第二凸板的頂面上設有若干第三切條，所述螺柱的側壁上設有若干刺針，使得螺母在被敲擊進基材內後，第一切條、第二切條、第三切條和刺針能嵌入基材的表面和預置孔內的不同角度和深度，增大螺母與基材的接觸面積，提高螺母與基材的摩擦力，從而有效防止螺母在使用時跟轉，通過第二凸板表面的防滑紋路進一步防止螺母出現打滑的情況。
----
四、以『緊固於壁或類似件內之銷釘或其他器件，通過將其插入為此而製作的壁孔內緊固』(F16B013)為主要IPC分類號之扣件相關專利：
本項分類號(F16B013)之專利包括『一種適用於大孔徑的膨脹螺栓、一種防脫出膨脹螺栓、一種快速安裝型膨脹螺栓、一種建築保溫膨脹釘』等專利，以下為本期專利摘要說明。

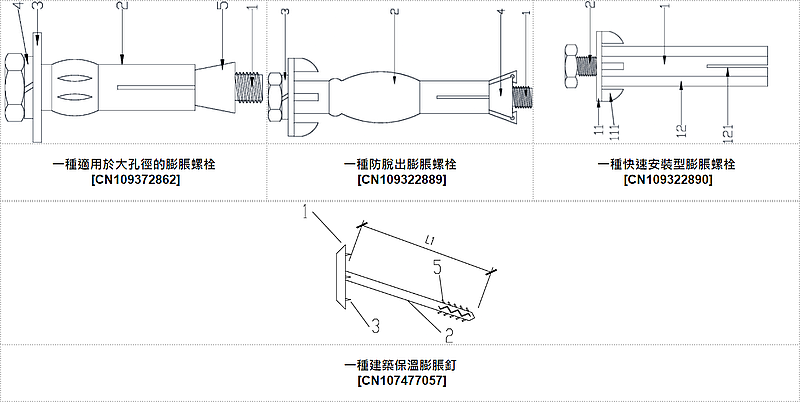

#專利代表圖 :
----
#專利摘要：
01. 一種適用於大孔徑的膨脹螺栓 [ CN109372862 ] :
本發明公開了一種適用於大孔徑的膨脹螺栓，包括螺栓、套管、墊片、彈簧墊圈和膨脹螺母,所述套管為圓柱狀且中央設有通孔，所述套管靠近頂端處設有向外凸出的弧形段，所述通孔的內壁上位於弧形段的底端處設有環形凸起，所述套管的外壁上設有若干根延伸至底端的貫穿管壁的凹槽，所述膨脹螺母包括圓柱狀的壓迫段和圓臺狀的膨脹段，所述壓迫段和膨脹段內貫穿設有螺紋孔，通過膨脹螺母的壓迫段迫使套管的弧形段彎折變形使套管在上端卡緊預置孔，從而在較大孔徑的預置孔中減小套管的鬆動，通過膨脹螺母的膨脹段迫使套管沿著第一凹槽漲開從而在套管的下端使螺栓、膨脹螺母、套管與預置孔相互卡緊，保證了膨脹螺栓的緊固性。
02. 一種防脫出膨脹螺栓 [ CN109322889 ] :
本發明公開了一種防脫出膨脹螺栓，包括螺栓、套管、彈簧墊圈和膨脹螺母,所述的套管包括套管本體和位於套管本體兩端的底板和卡片，所述底板和套管本體內貫穿設有通孔，所述套管本體靠近頂端處設有向外凸出的弧形段，所述通孔的內壁上位於弧形段的底端處設有環形凸起，所述套管本體的外壁上設有若干根延伸至底端的貫穿管壁的第一凹槽，所述膨脹螺母包括圓柱狀的壓迫段和圓臺狀的膨脹段，所述壓迫段和膨脹段內貫穿設有螺紋孔，所述卡片傾斜設置在套管本體的底部並形成一個擴口，所述卡片的傾斜角度與膨脹段相適應，所述卡片靠近底端的內壁上設有第二凹槽，緊固性好，適用於孔徑較大較深的預置孔，可防止脫出。
03. 一種快速安裝型膨脹螺栓 [ CN109322890 ] :
本發明公開了一種快速安裝型膨脹螺栓，包括套管和螺栓,所述螺栓包括螺杆和位於螺杆兩端的螺頭和漲頭，所述漲頭為倒圓臺形，所述漲頭的外表面上設有若干個環形的第一切槽，所述第一切槽之間形成第一平臺，所述的套管包括底板和位於底板底部的套管本體，所述底板和套管本體內貫通設有通孔，所述通孔包括第一階孔和第二階孔，所述第一階孔為與螺杆相適應的螺紋孔且直徑大於第二階孔，所述第二階孔的內壁上設有與第一切槽相對應的環形的第二切槽，所述第二切槽之間形成第二平臺，所述套管本體的下端設有若干條延伸至底端的貫穿管壁的第三切槽，整體零件少，安裝便捷。
04. 一種建築保溫膨脹釘 [ CN107477057 ] :
本發明提供了一種建築保溫膨脹釘，包括漲管、螺絲；在所述漲管的端部設有固定片，所述漲管與固定片所在平面具有45°‑85°夾角，在所述固定片上、漲管的周圍均布有若干個固定錐；所述螺絲與漲管的內螺紋配合旋擰，在所述螺絲的端部設有內六角槽；還包括旋擰器，所述旋擰器包括手環和六棱扳，所述六棱扳與螺絲端部的內六角槽相匹配。本發明的有益效果是：由於漲管與固定片之間為傾斜設置，安裝後可以更加牢固的固定保溫板，在固定片底面上設有固定錐可以抓牢保溫板防止其滑動，本發明可以有效確保施工品質，減少保溫工程完工後使用階段的安全隱患。另外，在螺絲端部設置內六角槽，並配置旋擰器，方便施工，可提高施工效率。
----
五、以『鍛造，壓製或錘擊機械之零件』(B21J013)為主要IPC分類號之扣件相關專利：
本項分類號(B21J013)之專利包括『一種提高縮杆短螺栓模具壽命的冷鐓模具、電池包密封螺母冷鐓成型模及電池包密封螺母』等專利，以下為本期專利摘要說明。

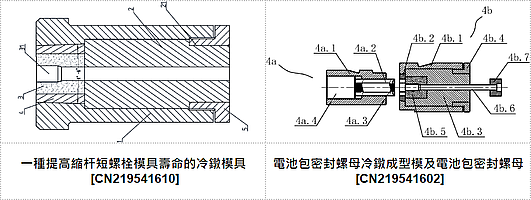

#專利代表圖 :
----
#專利摘要：
01. 一種提高縮杆短螺栓模具壽命的冷鐓模具 [ CN219541610 ] :
本實用新型涉及一種提高縮杆短螺栓模具壽命的冷鐓模具，包括模套和模墊，模套上端設置由上端向下端孔徑逐漸增大的安裝孔，安裝孔內設置有短縮杆成型模組，安裝孔與短縮杆成型模組之間設置有錐度為4°‑6°的錐型環套，錐型環套側面設置開口，錐型環套與安裝孔的錐度相適配，短縮杆成型模組、錐型環套高度與安裝孔相適配，錐型環套內壁與短縮杆成型模組相適配。通過採用上述技術方案，三者過盈配合，模具冷鐓受力時，當錐度為錐度為4°‑6°時，短縮杆成型模組在模具中軸向均衡受力，不易開裂；錐型環套側面開口，保證錐型環套存在一定的變形空間，將剛性連接轉換為柔性連接，延長錐形環套的壽命，模具使用壽命平均達到120千件，效率高成本低。
02. 電池包密封螺母冷鐓成型模及電池包密封螺母 [ CN219541602 ] :
本實用新型緊固件生產技術領域，尤其涉及一種電池包密封螺母冷鐓成型模及電池包密封螺母，所述冷鐓成型模包括四組陽模和四組陰模，四組所述陽模和陰模分別對應安裝於多工位螺栓成型機，通過所述成型機的夾料系統將料坯移動於四組所述陽模和陰模之間，對料坯依次進行封閉縮杆、頭部裹圓、預成型和六角成型。本實用新型利用金屬線材以冷鐓方式直接將密封螺母的頭部及杆部一次成型，解決了傳統紅打+機加工生產效率低級產品品質不穩定、一致性差等問題，同時也降低了生產成本；所設計的模具使用壽命高，可重複使用，且模具的互換性高，可實現不同規格的快速換模扇，可滿足大批量生產的需求。
----
若需專利檢索及分析服務，請洽國立高雄科技大學 鍛造輥軋工程研究中心。
TEL : 07-3814526 分機 15456 / EMAIL : nkust.fastener@gmail.com
----
