#知識主題 : #自扣緊工字鉚釘鍛造成形方法

自扣緊工字鉚釘是一種被應用於面板快速拆裝的板接合緊固件，因該類工字型的鉚釘尺寸較小，又有內陷結構，難以通過擠壓成形，目前該類工字型鉚釘以機加工車削為主，但機加工的生產方式效率較低，浪費原材料，同時機加工所生產的工件其纖維組織有切斷現象，影響工件強度。

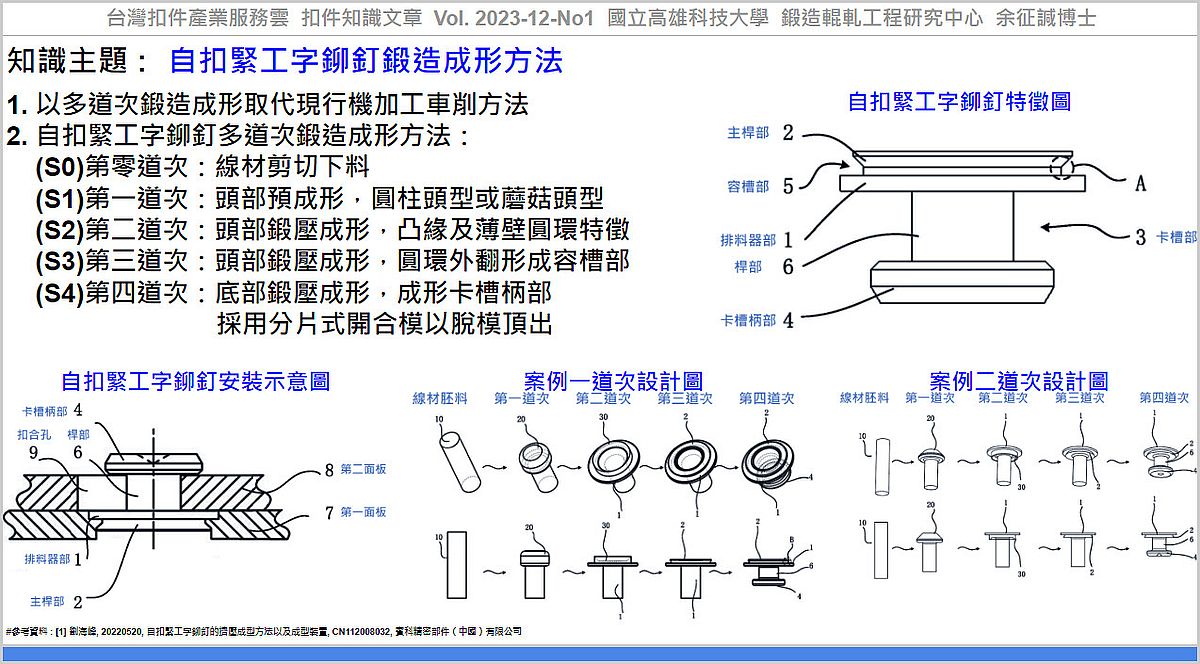

劉[1]提出一自扣緊工字鉚釘的多道次鍛造成形方法，從而替代機加工的生產方式，快速地製造自扣緊工字鉚釘。多道次鍛造成形方法為：

第零道次 (S0)：線材剪切下料。
第一道次 (S1)：頭部預成形，可為圓柱頭型(案例一)或蘑菇頭型(案例二)。
第二道次 (S2)：頭部鍛壓成形，凸緣及薄壁圓環特徵
第三道次 (S3)：頭部鍛壓成形，將薄壁圓環特徵外翻，形成容槽部
第四道次 (S4)：底部鍛壓成形，成形卡槽柄部，採用分片式開合模以脫模頂出。

利用多道次鍛造成形，可連續鍛造完成自扣緊工字鉚釘，相較於機加工的生產方式，可以大大提高原材料的使用率、減少材料浪費、降低能耗、節省加工成本。透過擠壓生產製造方式，其容槽部具有連續的鍛流線，在裝配面板時，能夠為面板材料提供更強壯的嵌合空間，使安裝結構更加穩定。

應用該技術，可協助產業透過『自扣緊工字鉚釘鍛造成形方法』，建立『鉚釘成形方法』之技術能量及相關研究開發之參考資料。

----

#參考資料：

[1] 劉海峰, 20220520, 自扣緊工字鉚釘的擠壓成型方法以及成型裝置, CN112008032, 賓科精密部件（中國）有限公司.
