2022-01-No1-扣件專利新訊
國立高雄科技大學 鍛造輥軋工程研究中心 余征諴 博士
各位【台灣扣件產業服務雲】會員們大家好：

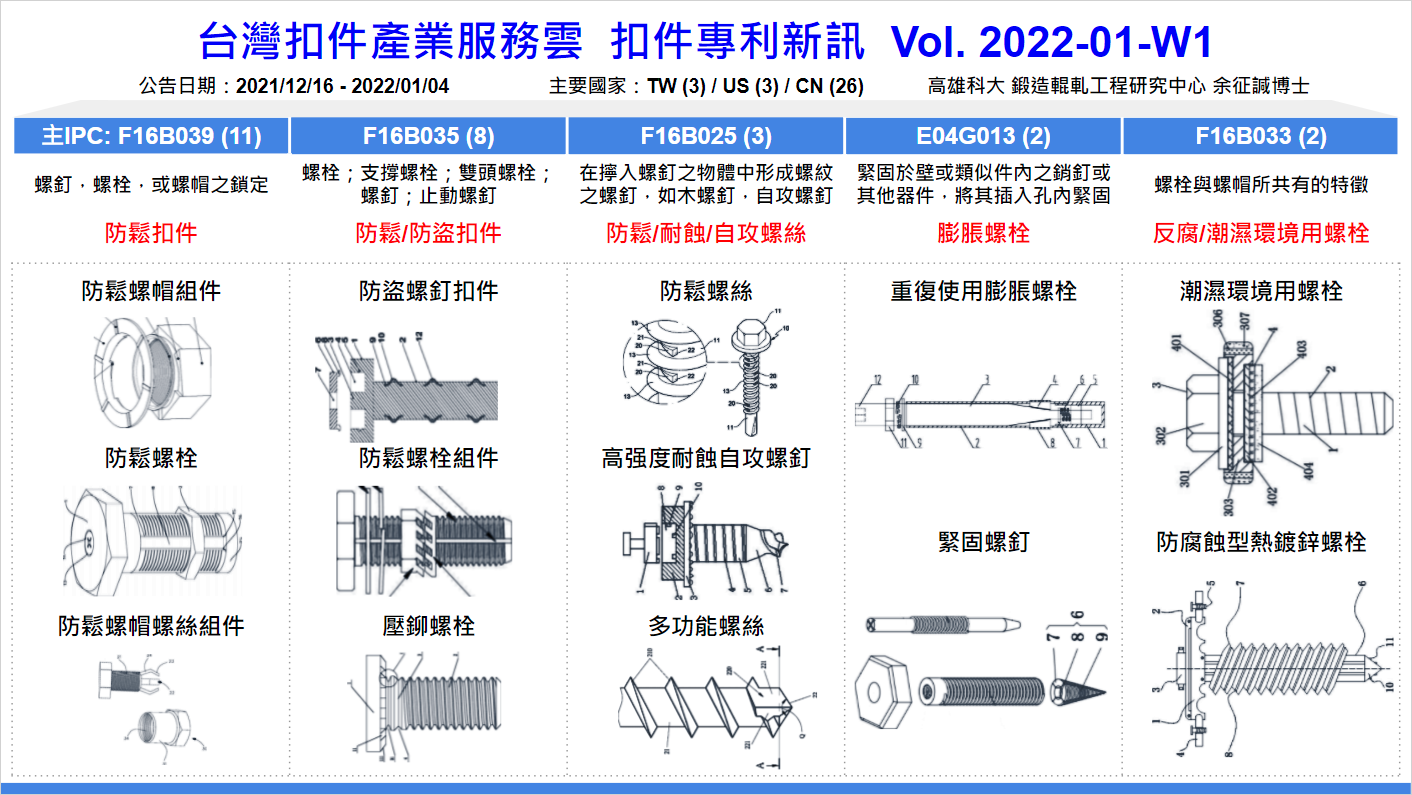

利用全球專利資料庫(台灣/美國/中國/歐洲/世界)搜尋近期公告之扣件相關專利，共有32件新專利，公告日介於2021/12/16至2022/01/04間，申請年自2019(1件)、2020(4件)至2021年間(27件)，申請國件數為台灣(3件)、美國(3件)與中國(26件)，專利權人包括鋐昇實業(台灣)、江西成德緊固件、山東高強緊固件、揚州三劦緊固件、浙江超博爾五金、海鹽伊慧五金、天津天宇通天精密緊固件、常州宜軒五金、新格五金等公司；本期以『螺釘，螺栓，或螺帽之鎖定(F16B039)』分類號為主，聚焦在防鬆螺栓、螺絲、螺帽扣件設計等專利。其次分別為彈性快拆鎖緊螺栓、防盜螺釘、高強度防斷裂螺釘、防鬆防脫螺栓及防退螺母、汽車座椅用壓鉚螺栓、軌道用不鏽鋼螺栓(F16B035)；高強度超耐蝕自攻螺釘、多功能螺絲(F16B025)；膨脹錨栓、緊固螺釘(F16B013)；防腐蝕型熱鍍鋅螺栓、潮濕環境用螺栓(F16B033)等相關專利。以下為摘要説明，完整專利資訊請參閲專利清單。
#下載：扣件專利新訊 Vol.2022-01-W1 專利清單 EXCEL (https://tinyurl.com/NewPatentList202201W1)
一、以『螺釘，螺栓，或螺帽之鎖定』(F16B039) 為主要IPC分類號之扣件相關專利：
本項分類號(F16B039)之專利包括：防鬆螺栓、螺絲、螺帽扣件等相關專利，以下為本期專利説明。
1. 【一種一體化防鬆動螺帽組件】專利，本螺帽組件包括經互鎖止退結構活動連接的螺帽和墊片，互鎖止退結構包括位於螺帽底部的止退塊A、位於墊片頂部的止退塊B，止退塊A與止退塊B能夠完全楔合且兩者完全楔合時螺帽頂部與墊片底部的垂直距離最短；當螺帽與墊片相對旋轉時，止退塊A與止退塊B相對滑動使得螺帽頂部與墊片底部的垂直距離逐漸增大，墊片的中部通孔大於螺帽的中部通孔；螺帽與墊片接觸的端面上設置有限位結構，限位結構插入墊片的中部通孔並與墊片間隙配合，用於限制螺帽與墊片分離。本實用新型將螺帽與墊片一體化連接起來，兩者不會脫落，攜帶方便，同時避免了安裝過程中的方向、墊片規格使用錯誤 [CN215409710]。
2. 【一種防鬆脫的螺栓組件】專利，螺栓組件由螺栓和螺母組成，螺栓包括螺柱和螺栓頭，管狀腔室內設置有控制桿，螺柱的外環面上開設有多個凹槽，凹槽的內部設置有連接塊，控制桿的外環面上設置有防鬆脫裝置，連接塊與防鬆脫裝置鉸軸連接，螺母螺紋孔的環形面向內開設有環形凹槽，環形凹槽的內部設置有多個彈性限位裝置，通過控制桿驅動防鬆脫裝置，防鬆脫裝置帶動連接塊向內平移，連接塊平移後彈性限位裝置卡入凹槽，從而有效預防螺母在振動環境下反轉，避免螺栓脫落；彈性限位裝置包括擠壓彈簧和彈塊，彈性結構使得螺母在旋進螺栓時，彈性限位裝置被擠壓進環形凹槽內，方便螺母的操作 [CN215409715]。
3. 【一種直紋花銅螺母】專利，包括螺母本體，所述螺母本體的外壁等距離固定連接有連接柱，且每個連接柱的頂部外壁均固定連接有固定板，固定板的頂部外壁開有穿孔，穿孔的內壁插接有調節桿，所述調節桿的底部外壁固定連接有兩個固定塊，且兩個固定塊的外壁固定連接有同一個摩擦板。本實用新型該直紋花銅螺母，通過設置有固定板、摩擦板、調節桿、插桿和連接帽，在將該螺母本體與螺栓進行連接後，調節調節桿的高度，將摩擦板向下方壓縮，使得摩擦板與螺栓接觸，從而增加連接處的摩擦力，然後將插桿插入插孔中，連接帽卡上，增加螺栓和螺母本體之間的連接緊密性，提高螺母本體的安全性能 [CN215409706]。
4. 【一種自動鎖定螺釘】專利，鎖緊帽為圓台形結構設置，鎖緊帽設置於螺帽內開設的鎖緊槽內，且鎖緊帽的外環壁與鎖緊槽的槽壁接觸設置；鎖緊螺柱固定於鎖緊帽的底部，且鎖緊螺柱旋轉插設於螺桿上端開設的鎖緊插槽內，鎖緊插槽與鎖緊槽貫通設置，鎖緊插槽上端的內環壁上設置有鎖緊內螺紋，鎖緊螺柱上端的外環壁上設置有鎖緊外螺紋，鎖緊外螺紋與鎖緊內螺紋旋接設置；鎖緊錐台固定於鎖緊螺柱的底部，鎖緊錐台設置於鎖緊插槽內，且鎖緊錐台的上部為倒錐形結構設置，鎖緊錐台的下部為圓柱形結構設置；能夠使螺釘與連接部件之間緊密接觸，使螺釘在使用過程中更加穩固，避免螺釘出現松動的現象，提高使用質量 [CN215409703]。
5. 【一種具有防脫裝置的螺母】專利，由螺母主體和防脫裝置組成，螺母主體外環面的中部開設有環形凹槽，防脫裝置通過環形凹槽與螺母主體卡箍連接，環形凹槽的內環面上開設有多個限位孔，防脫裝置的防脫結構通過限位孔與內螺紋通孔相連接，防脫裝置穿過限位孔後，其防脫結構卡進螺栓的螺牙中，從而防止螺母在反轉時，從螺栓上脫落；第一限位槽和第二限位槽的內部均設置有定位裝置，定位裝置包括定位螺柱和定位塊，調節定位螺柱，可操作定位塊上下平移，從而改變第一限位槽和第二限位槽中兩個定位塊之間的高度差，使得該防脫裝置可同時應用於不同螺距的螺母，提升適用性 [CN215409719]。
6. 【一種防鬆動螺栓】專利，解決了現有因螺栓松動而引發安全事故的問題。本種防鬆動螺栓，包括螺栓本體、與螺栓本體相配合的螺母，螺栓本體包括一體成型加工的螺栓頭和螺桿，螺桿外周壁上具有外螺紋，且螺桿上套設有卡簧墊圈，螺桿底部上設置有與螺栓本體相配合連接的壓緊套，位於螺桿底部外周壁上開設有兩個與壓緊套相配合連接的限位孔，壓緊套由兩個呈半圓環形的限位塊一和限位塊二和兩個限位螺栓組成，限位塊一和限位塊二可通過兩個限位螺栓進行鎖緊限位調節。本實用新型具有結構設計合理和能有效防止螺栓松動的優點[CN215409699]。
7. 【一種螺栓】專利，包括螺頭和螺桿,所述螺桿包括截面為長圓形的止轉頸段、表面光滑的光桿段以及設有外螺紋的螺紋段，所述光桿段位於止轉頸段和螺紋段之間，所述止轉頸段靠近光桿段的一端設有環形斜槽而另一端固定在螺頭的底面上，通過截面為長圓形的止轉頸段，配合長槽孔，防止螺栓轉動，避免連接件採用方孔或者長槽，降低四角應力集中而造成的連接強度下降問題；通過在止轉頸段設置環形斜槽，輔助止轉頸段導向正確的插入方向；通過旋塞控制止退塊的位置，利用止退塊與螺頭之間形成卡槽，有效防止螺栓倒退問題的產生 [CN215409714]。
8. 【防鬆螺絲及其與螺帽的組合】專利，該螺絲包括螺桿和連接所述螺桿的卡接結構，所述螺桿的外周具有外螺紋，所述卡接結構具有彈性，所述卡接結構的外側為連續的向外拱起的拱形面，所述卡接結構用於卡接所述螺帽。螺絲設置有外螺紋和卡接結構，螺帽與螺桿螺旋連接後，螺絲的卡接結構卡接螺帽的卡接部，形成雙重緊固，不易鬆脫 [CN215409723]。
9. 【Arrangement For Securing A Nut】專利，將螺母固定在螺紋螺栓上的裝置，該螺栓包括從螺栓頭伸出的螺栓軸，並且在相對端部中設置有第一螺紋部分，該第一螺紋部分佈置成與螺母的內螺紋部分接合。 螺母和螺栓頭佈置成鄰接相鄰元件。螺母鎖定元件設置有螺紋部分，該螺紋部分佈置成與螺紋螺栓的第二螺紋部分接合。 第二螺紋部設置在螺栓的階梯狀端部的外側，與第一螺紋部同心且螺距小於第一螺紋部。螺母鎖定元件設置有摩擦部分，該摩擦部分佈置成支撐地抵靠在螺母上的對應摩擦部分上 [US20210396268]。
10. 【nut Locking System With Different Threads Sharing Same Pitch】專利，一種鎖緊螺母系統，包括具有第一螺紋區域和第二螺紋區域的螺紋構件，該第一螺紋區域具有第一螺紋方向，第二螺紋區域具有與第一螺紋方向相反的第二螺紋方向，其中多個牙頂以常數延伸穿過第一和第二螺紋區域 頂部之間的間距，以便去除最少的材料，保持結構完整性，並且第一螺母將螺紋構件固定到工件，第二相對螺母使第一螺母固定 [US20210396267]。
11. 【旋轉式迫緊螺絲之組合結構】專利，包含有一螺頭底面設有多個定位牙的螺絲，和螺絲相互螺合並具有鎖設段和緊縮段的外套件，以及由迫緊件和活動套件所組成並分別用於鎖緊鎖設段和緊縮段的鎖固套筒；本發明在使用上係用以插入已預先鑽設完孔洞的待固定物中，之後將外套件套在螺絲上並透過手持電動工具和鎖固套筒先將外套件鎖緊後再對緊縮段施力使其產生塑性變形，使本發明能穩固的鎖設在待固定物上而不鬆脫 [TWI750992]。

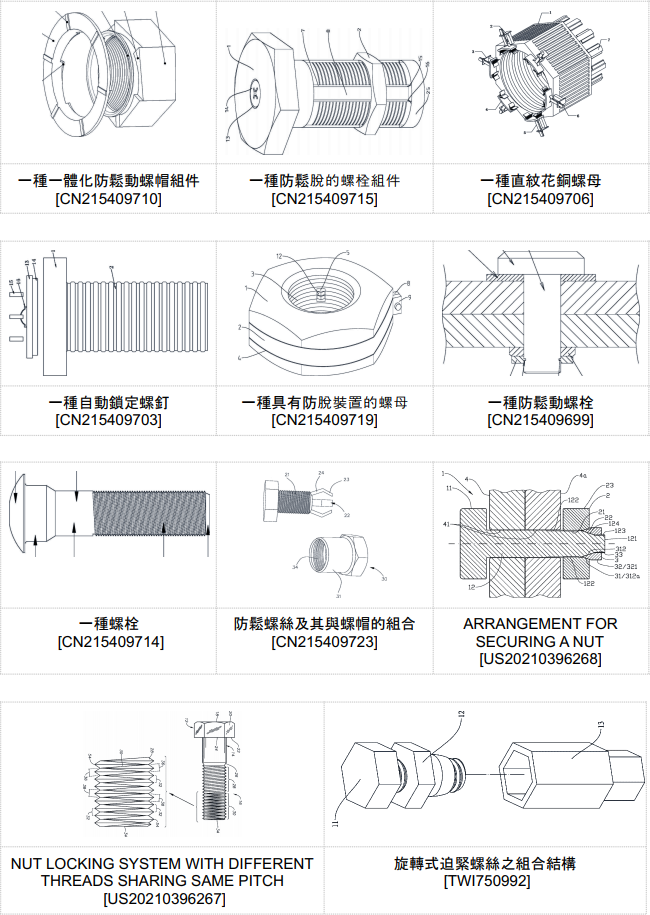

⬛ 專利代表圖：
二、以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035) 為主要IPC分類號之扣件相關專利：
本項分類號(F16B035)之專利包括：彈性快拆機構的鎖緊螺栓、防盜用螺釘、高強度防斷裂效果的緊固螺釘、防鬆防脫螺栓及配合的防退螺母、汽車座椅用壓鉚螺栓、軌道用不鏽鋼螺栓的相關專利，以下為本期專利摘要説明。
1. 【一種具有彈性快拆機構的鎖緊螺栓】專利，，包括頂部螺栓頭和弧形外螺紋裝配板。本發明的一種具有彈性快拆機構的鎖緊螺栓採用分體式結構設計，在裝配軸管外側面上開設用於安裝弧形外螺紋裝配板的條形插槽，人們可以根據需要通過更換弧形外螺紋裝配板來快速改變螺栓的規格和尺寸，使其適用范圍更加廣泛；弧形外螺紋裝配板通過裝配條插入條形插槽來快速與裝配軸管裝配，利用彈性內部伸縮桿頂端的頂部限位盤來對裝配條進行擠壓限位，裝卸操作簡單快捷；方便裝卸，降低後期使用成本，同時可以對螺孔內側進行彈性擠壓，他使整個螺栓的防鬆脫性能，提升螺栓安全性 [CN113883149]。
2. 【一種防盜用螺釘緊固件】專利，包括頭部和桿部，所述頭部中心留有柱體，所述柱體的外側開有異形槽，所述異形槽的側壁開有插槽，所述異形槽上配套設置有槽蓋，所述槽蓋中心開有柱孔，底部固接有彈性卡件，所述柱孔與柱體相適配，所述彈性卡件與插槽相適配；所述桿部開有若干對圓弧槽，所述圓弧槽內插入有彈性墊片，所述桿部和彈性墊片整體設有連貫螺紋。本實用新型一經使用利用常規手段無法取出，具有較強的防盜性能[CN215409680]。
3. 【一種具有高強度防斷裂效果的緊固螺釘】專利，包括螺桿本體，所述螺桿本體的內部開設有安裝槽，所述螺桿本體的頂端開設有與安裝槽相連通的圓形凹槽，所述安裝槽的內壁設置有防斷裂組件；所述防斷裂組件包括定位桿和螺紋桿，所述定位桿和螺紋桿之間設置有伸縮組件，所述定位桿的底端和安裝槽的內底壁固定連接，所述螺紋桿的頂端貫穿安裝槽並延伸至圓形凹槽的內部，所述螺紋桿的表面螺紋連接有鎖緊螺母。該實用新型利用防斷裂組件可將斷裂後的螺釘臨時固定在一起，避免傳統使用電鑽等其他工具，降低拆卸斷裂螺栓的難度和時間，提高拆卸效率 [CN215409678]。
4. 【一種防鬆防脫螺栓及與其配合的防退螺母】專利，包括防鬆防脫螺栓和防退螺母，防鬆防脫螺栓包括螺栓頭、螺桿、螺紋旋合部，螺桿上設置有楔形防脫落結構，螺栓頭上設置有防滑齒，防滑齒向螺桿方向凸起；防退螺母包括螺母本體，螺母本體上設置有法蘭面及防退壓邊。本實用新型可以減少螺栓鎖死、螺母螺紋滑絲情況，鎖死易於拆卸，即使法蘭螺母與螺桿出現疲勞斷裂失效，螺桿頭也不會掉入到活塞的工作腔中，可有效降低空壓機後期的維修成本，而且適用於狹小安裝結構環境 [CN215409670]。
5. 【一種防鬆螺栓組合件】專利，包括螺栓和防鬆組件，所述螺栓的螺桿沿軸向設有滑槽，所述防鬆組件包括防鬆螺母和鎖止件，所述防鬆螺母與所述螺栓螺紋連接，所述鎖止件套在所述螺桿上且通過所述滑槽與所述螺栓可滑動連接，所述防鬆螺母和所述鎖止件通過插接件連接。本實用新型可以廣泛應用於大型機械設備、高鐵和建築等振動強度較大的設備，防鬆螺母在螺栓上可通過螺紋旋轉移動，鎖止件在螺栓上通過滑槽可沿軸向滑動，但當鎖止件與防鬆螺母插接時，防鬆組件既不能沿軸向滑動，也不能沿螺紋轉動，防鬆組件將螺栓完全鎖定 [CN215409665]。
6. 【一種汽車座椅用壓鉚螺栓】專利，包括螺栓頭以及柱體，所述柱體上開設有外螺紋，所述螺栓頭與柱體之間設有與其呈一體設置的連接體，所述螺栓頭朝向柱體一側的端面上設有壓齒，所述壓齒相對柱體中心軸線周向方向設有若干個，所述連接體的外圓周壁上靠近螺栓頭的一端開設有溝槽。本實用新型連接強度高、防脫性好、防轉性好且不影響薄鈑金件 [CN215409669]。
7. 【一種軌道用不鏽鋼螺栓】專利，所述螺栓頭部的後表面固接有所述第一螺桿，所述第一螺桿的後表面固接有所述第二螺桿，所述第一螺桿的外表面前後兩端分別活動套接有第一墊片和第二墊片，所述第二螺桿的外表面活動套接有第二螺母，所述螺栓頭部的前表面和所述第二螺母的後表面均安裝有調節環，所述螺栓頭部的前表面和所述第二螺母的後表面均安裝有固定組件，所述第一螺桿的外表面安裝有防鬆動組件，防鬆動組件可防止裝置脫離安裝部位，增加了裝置的安全性，通過安裝調節環使裝置的安裝與拆卸更加方便，通過固定組件可以限制調節環的位置，防止調節環對裝置的使用造成干擾，該組件構件簡單，操作方便 [CN215409663]。
8. 【一種便於安裝固定的非標六角螺栓】專利，為解決現有非標六角螺栓在安裝時，全程需要借助工具施力完成，較為麻煩的問題。所述六角螺頭的後端設置有螺紋桿，且螺紋桿與六角螺頭一體成型設置，所述六角螺頭的內部設置有收納槽，所述收納槽的內部安裝有翻折板，所述翻折板與收納槽之間通過轉軸塊轉動連接，所述翻折板與轉軸塊的連接處設置有翻折預留槽，所述翻折板的內壁上設置有橡膠墊，且橡膠墊與翻折板固定連接，所述橡膠墊的外壁上設置有防滑紋，且防滑紋設置有若干個 [CN215409664]。

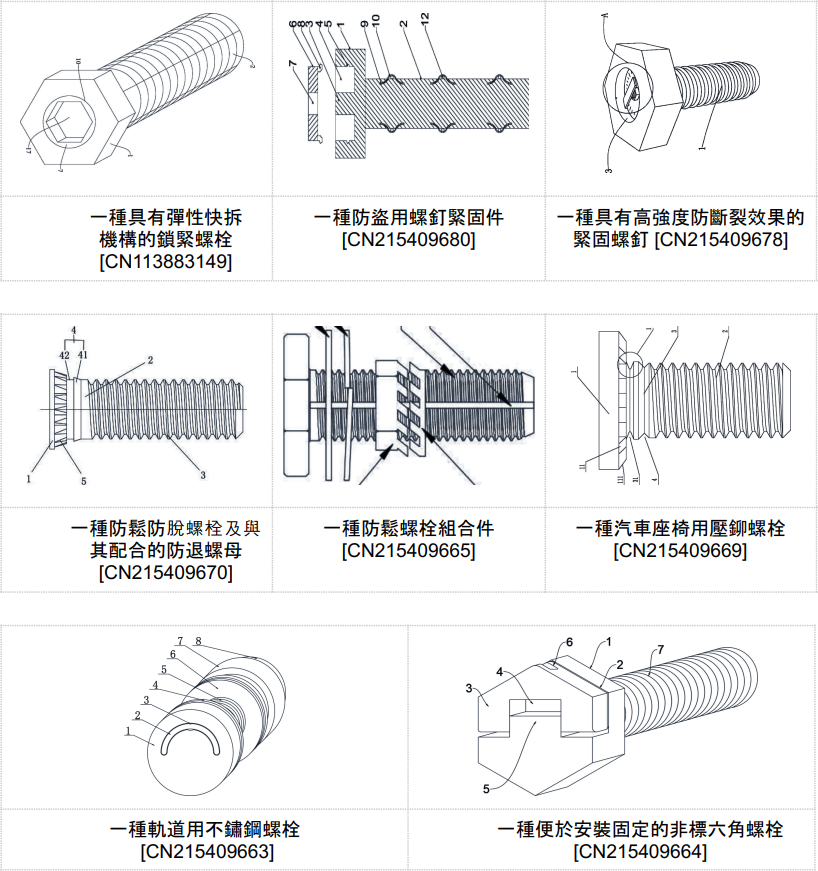

⬛ 專利代表圖：
三、以『在擰入螺釘之物體中形成螺紋之螺釘，如木螺釘，自攻螺釘』(F16B025) 為主要IPC分類號之扣件相關專利：
本項分類號(F16B025)之專利包括：高強度超耐蝕自攻螺釘、多功能螺絲等相關專利，以下為本期專利説明。
1. 【一種高強度超耐蝕自攻螺釘】專利，包括拆卸頭和螺釘頭，其所述螺釘頭底端固定連接有護邊，所述護邊底端固定連接有螺釘桿，所述螺釘桿表面設置有螺紋，所述螺釘桿底端固定連接有自攻頭，所述自攻頭表面開設攻牙，所述螺釘頭上表面開設有拆卸槽，本實用新型一種高強度超耐蝕自攻螺釘，在使用過程中能有效防腐蝕，長期使用不會被腐蝕，延長了本身的使用壽命，避免因鏽蝕而被鎖死情況的發生，使緊固件便於拆除，為設備的檢修節約了時間，降低了工人勞動強度，同時方便進行安裝和拆卸，且多次使用不會造成自攻螺拆卸部位磨損，使得自攻螺釘能多次使用，有效節約資源 [CN215409656]。
2. 【螺絲】專利，包含有一螺桿，螺桿頂端形成一頭部，螺桿上設有螺牙；其特徵在於：該螺桿之桿身設有若干的止擋塊，每一止擋塊係位於二螺牙間，該止擋塊係循螺桿之桿身徑向設置並向外凸出，該止擋塊係循螺牙之螺鎖方向形成前低後高之楔形；藉此，俾提供一種可防止螺絲旋鎖後逆轉鬆脫之螺絲構造 [TW202200911]。
3. 【多功能螺絲】專利，該螺絲由上至下依序設置一頭部、一桿部及一切削尾部，前述桿部之外圍係設置有螺牙，且該螺牙係延伸至前述桿部的底部；前述切削尾部端部的夾角為90°之直角或介於90°~170°之鈍角，並呈現一較為短小且中心位置具有一定位點的結構，前述切削尾部係設置至少一切槽，該切槽係延著螺絲之桿部之徑向方向設置，前述切槽係延伸至前述桿部之下方，並於切槽之兩側分別形成有切削面。如此，該螺絲之切削尾部即可兼具有定位、切削、排屑、容屑、攻牙及快速鎖入的功能，以穩定的正鎖及斜鎖木板等各種厚板材且不會使板材被擠壓變形或破裂，提升施工人員鎖螺絲的效率及品質。 [TWM621472]。

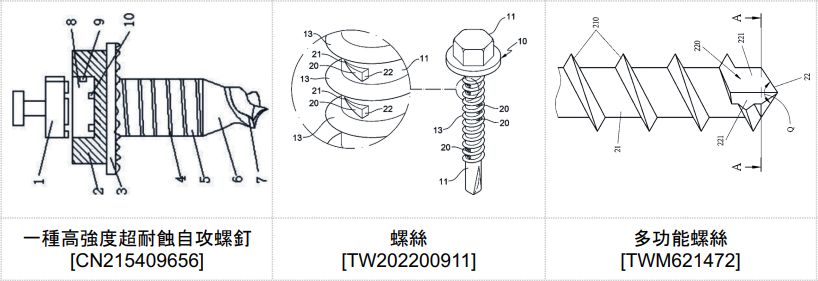

⬛ 專利代表圖：
四、以『緊固於壁或類似件內之銷釘或其他器件，將其插入孔內緊固』(F16B013) 為主要IPC分類號之扣件相關專利：
本項分類號(F16B013)之專利包括：膨脹錨栓、緊固螺釘的相關專利，以下為本期專利説明。
1. 【可重復使用的膨脹螺栓】專利，是一種可拆卸、可重復使用，從而降低成本的可重復使用的膨脹螺栓，包括套管和可滑動設置於套管內的螺桿，包括與套管一端固定連接的底座，底座內設置有底座螺帽，螺桿的螺桿尖端與底座螺帽之間螺紋連接，套管側壁設置有至少一個側向開孔，每個側向開孔內設置有楔形活舌，楔形活舌設置於柔性緊固圈和螺桿的螺桿斜面之間；其中，當螺桿向底座方向轉動時，螺桿斜面驅動楔形活舌向套管外周方向移動，當螺桿向遠離底座方向轉動時，柔性緊固圈驅動楔形活舌向套管內部方向移動。本發明設計構思巧妙，成功的實現了膨脹螺栓的多次反復利用，且固定效果穩定可靠，尤其適用於建築工程領域 [CN113883142]。
2. 【一種便於鎖緊的緊固螺釘】專利，包括螺紋柱和錐形膨脹主體，所述螺紋柱的頂部中心位置固定安裝有六角螺帽，所述六角螺帽的中心位置開設有圓形通孔，所述螺紋柱的外表面上開設有外螺紋，所述螺紋柱的內部中空，且螺紋柱的內部中空位置開設有內螺紋，所述螺紋柱的底部固定連接有錐形膨脹主體，所述螺紋柱的內部安裝有擠壓主體。本實用新型通過設置錐形膨脹主體和擠壓主體，通過擠壓主體在螺紋柱內旋轉向下，這時擠壓主體的底部安裝的圓錐梯形柱開始向下擠壓膨脹組件的內側壁，使得膨脹組件的底部均勻向外擴張，使得錐形膨脹主體牢牢卡在裝置內，進而將緊固螺釘固定安裝在裝置內，不會鬆脫，提高了緊固螺釘安裝的穩定性 [CN215409635]。

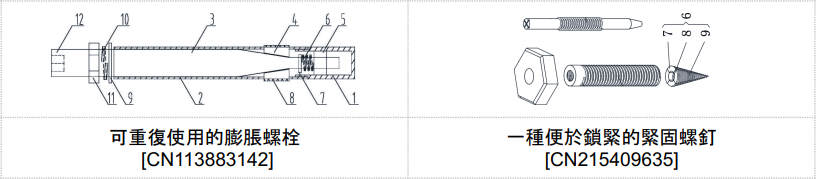

⬛ 專利代表圖：
五、以『螺栓與螺帽所共有的特徵』(F16B033) 為主要IPC分類號之扣件相關專利：
本項分類號(F16B033)之專利包括：防腐蝕型熱鍍鋅螺栓、潮濕環境用螺栓的相關專利，以下為本期專利説明。
1.【一種防腐蝕型熱鍍鋅螺栓】專利，包括安裝頭，其上端固定設置有起到防腐作用的防腐墊，且防腐墊上端通過銲接固定安裝有輔助機構；定位塊，其關於安裝頭的豎軸線對稱設置，且定位塊的內部通過螺紋安裝有連接桿；限位組件，其呈柱狀安裝在安裝頭的下端，且安裝頭的外表面與限位塊相互連接；限定塊，其呈三角形狀固定在限位組件的下端，且限定塊的外端等間距設置有鋒利塊，所述輔助機構由輔助塊和承載塊構成；輔助塊，其設置在防腐墊的上端；承載塊，其固定安裝在輔助塊的外端。該防腐蝕型熱鍍鋅螺栓，方便進行安裝，且安裝後更加穩定，並且更好的達到防腐性和牢固性的效果 [CN215409659]。
2.【一種潮濕環境用螺栓】專利，包括螺桿和外螺紋，所述螺桿的下方外壁加工有外螺紋，所述螺桿的上方安裝有防護裝置。該潮濕環境用螺栓，通過限位擋邊、螺母頭、圓形擋塊、第一弧形槽、第二弧形槽、第一防護層和第二防護層等結構之間的相互配合，可以通過圓形擋塊使此裝置固定的更好，同時通過第一防護層和第二防護層提高圓形擋塊處的防護小給，從而使圓形擋塊使用的時間更長，通過第一橡膠墊、第二橡膠墊、止水片和吸水海綿等結構之間的相互配合，可以通過第一橡膠墊和第二橡膠墊防止水分進入到圓形擋塊內部，通過吸水海綿可以將潮濕空氣中粘附正在螺桿上的水分吸收，從而起到了防水的目的 [CN215409657]。

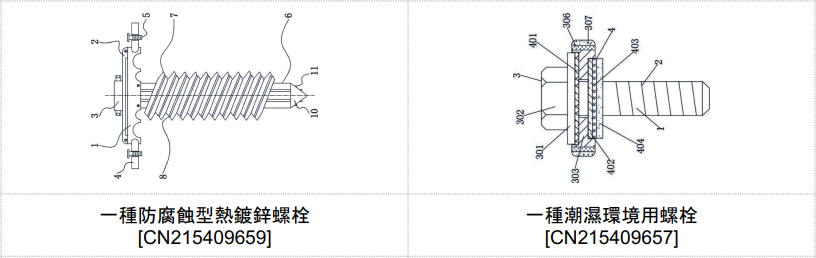

⬛ 專利代表圖：
若需專利檢索及分析服務，請洽國立高雄科技大學 鍛造輥軋工程研究中心。
TEL : 07-3814526 分機 15456 / EMAIL : nkust.fastener@gmail.com
