2024-12-No2-扣件專利新訊
余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心
各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件專利新訊 (2024-12-No2)：
全球專利資料庫近期公告68筆扣件新專利，公告日介於20241201至20241215間，申請國件數分別為台灣(TW)18件、美國(US)19件、中國(CN)18件、歐洲(EP)7件與世界(WO)6件，專利權人包括台灣的『鋐昇實業股份有限公司、銓益盛機械有限公司、新加坡商鴻運科股份有限公司、奧地利商阿維奧公司、惠亞工程股份有限公司、國立高雄科技大學、振鋒企業股份有限公司、美商阿肯薩斯博特公司、宏崑股份有限公司、伍隆國際有限公司、日商迪思科股份有限公司、國立高雄科技大學、趙明來、吳錠樺、何人東』;美國的『Unirac, Inc.、The Boeing Company、Schaeffler Technologies AG & Co. KG、RB&W Manufacturing LLC、Böllhoff Verbindungstechnik GmbH』;中國的『蘇州優固汽車零件有限公司、江蘇鑫立強機械科技有限公司、江蘇永昊高強度螺栓有限公司、滬東重機有限公司、廣州市華英防腐設備有限公司、河鋼集團有限公司』；歐洲的『TOGE Dübel GmbH & Co. KG、The Boeing Company、SFS Group International AG、Maclean-Fogg Company、Fontana Fasteners R.D. S.r.l.、Bryce Fastener Company, Inc.』；與世界的『SONG, Sun Im、PATE.TO CO.,LTD、HILTI AKTIENGESELLSCHAFT、GEO SEKKEI CORPORATION、ARKANSAS BOLT CO., INC.』 … 等專利權人(完整專利權人請詳參專利清單)。
本期以『螺釘，螺栓，或螺帽之鎖定』(F16B039) 分類號為主，聚焦在『一種螺栓防鬆元件及防鬆螺母、一種航空航太用緊固件、一種防鬆動墊圈及防鬆動緊固件、永久防鬆螺母組件、自鎖式內齒梅花螺絲防鬆墊圈、一種航空用快鎖式緊固件、SCREW FIXING STRUCTURE FOR HEAT DISSIPATION UNIT AND HEAT DISSIPATION UNIT USING SAME、LOCKING WEDGE WASHER DEVICE、FIXING ELEMENT AND HEAT DISSIPATION UNIT USING SAME』等專利。
其餘分類號及代表專利依序為：
(1) F16B035：一種雙螺母約束式螺栓結構、一種高可靠性防鬆動型汽車緊固件及其安裝方法、FASTENER, MALE-SCREW-SIDE MEMBER, AND FEMALE-SCREW-SIDE MEMBER、設計螺栓接頭的方法、FASTENER, MALE SCREW-SIDE MEMBER, AND FEMALE SCREW-SIDE MEMBER、吊環螺帽、ANCHORING ELEMENT FOR ANCHORING IN A BOREHOLE IN A MATERIAL。
(2) F16B025：一種五角自攻鎖緊螺釘、螺絲、螺絲的改良、SCREW ANCHORS AND MANUFACTURING METHODS、SCREW COMPRISING ROOT AND CREST SERRATIONS、使用於塑膠材料的螺絲、SCREW WITH MILLING SECTION EMBEDDED IN THREAD。
(3) F16B037：RIVET NUT、一種壓鉚螺母、Self-clinching fastener、一種密封型組合螺母、焊接螺母、其製造方法及其應用之高架地板之腳架、PROTECTIVE CAP AND FASTENING SCREW HAVING PROTECTIVE CAP MOUNTED THEREON、防轉結構之組裝方法。
(4)F16B019：改良的鉚合螺帽、Rivet with improved structure for forming flat-bottom riveting of plates、兼具多段式創新結構的拉芯鉚釘之製作及其施工方法、BLIND RIVET WITH CONNECTING HEAD、具二段式挫曲鉚體及縱向束縛釘芯之拉釘及其施工方法等專利。
(完整專利資訊請參閲專利清單。)
----
#參考資料：
[1] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2024-12-No2, https://www.tw-fastener.com/tfsc/knowledge/BLP_a249bf6d-8406-4ec4-bf48-3d52350819d7
[2] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2024-12-No2, 專利清單 EXCEL, https://docs.google.com/spreadsheets/d/1b0fqz_ZD-_yJN6Rf82L_LUf_FEZp9Lee/edit?usp=drive_link&ouid=112972152770097436121&rtpof=true&sd=true
[3] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2024-12-No2, 專利説明書 PDF, https://drive.google.com/drive/folders/1BfCmfP1LO05gXiNEHbwaEYAY5JmbiV2q?usp=drive_link
----
(點擊開啓全文: https://www.tw-fastener.com/tfsc/knowledge/BLP_a249bf6d-8406-4ec4-bf48-3d52350819d7 )
----
Tag : #Fasteners, #Patent, #Review, #Bolt, #Nut, #Screw.
----
一、以『螺釘，螺栓，或螺帽之鎖定』(F16B039)為主要IPC分類號之扣件相關專利：
本項分類號(F16B039)之專利包括『一種螺栓防鬆元件及防鬆螺母、一種航空航太用緊固件、一種防鬆動墊圈及防鬆動緊固件、永久防鬆螺母組件、自鎖式內齒梅花螺絲防鬆墊圈、一種航空用快鎖式緊固件、SCREW FIXING STRUCTURE FOR HEAT DISSIPATION UNIT AND HEAT DISSIPATION UNIT USING SAME、LOCKING WEDGE WASHER DEVICE、FIXING ELEMENT AND HEAT DISSIPATION UNIT USING SAME』等專利，以下為本期專利摘要說明。

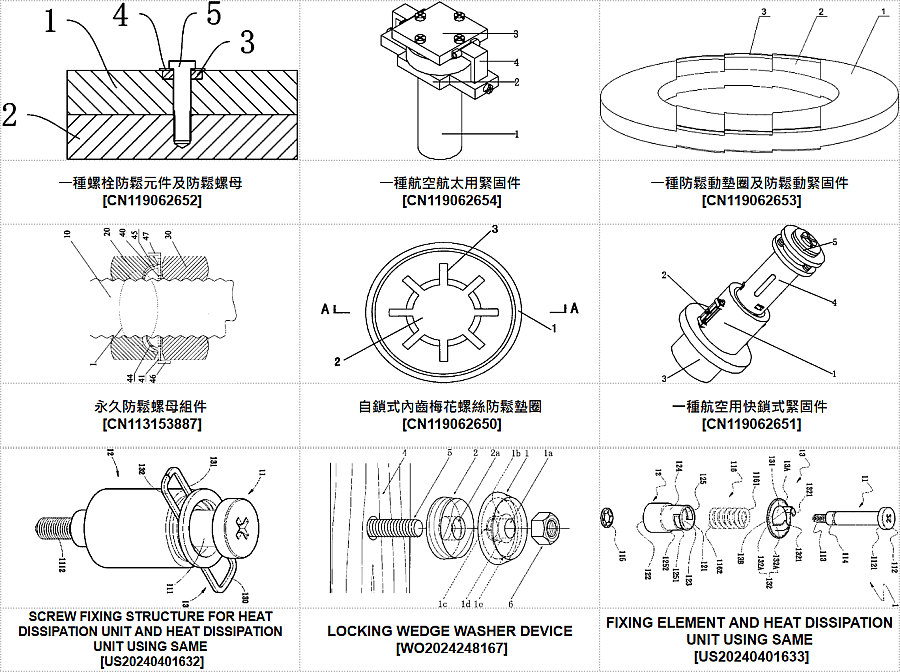

#專利代表圖 :
----
#專利摘要：
01. 一種螺栓防鬆元件及防鬆螺母 [ CN119062652 ] :
本發明公開了一種螺栓防鬆元件及防鬆螺母，涉及防鬆螺紋緊固件領域，其技術方案要點是在連接件或螺母上開設了截面為多邊形或多角花形或橢圓形的沉孔，螺栓穿過連接件和彈性膠圈後與設置有內螺紋的結構螺紋連接，隨著螺栓螺紋連接長度的增加，彈性膠圈受軸向力被壓縮至沉孔內，彈性膠圈產生的形變為設置有內螺紋的結構和螺栓提供了軸向壓力和徑向壓力，軸向壓力增加了設置有內螺紋的結構和螺栓之間的摩擦力，實現了防鬆，徑向壓力增加了彈性膠圈與螺栓之間的摩擦力，使彈性膠圈與螺栓之間相對固定，保證了彈性膠圈長時間穩定提供軸向壓力，最終實現了設置有內螺紋的結構和螺栓之間的長效防鬆。
02. 一種航空航太用緊固件 [ CN119062654 ] :
本發明涉及航空航太技術領域，且公開了一種航空航太用緊固件，包括內螺紋柱，所述內螺紋柱的頂部固定安裝有內卡緊機構，所述內卡緊機構的頂部固定安裝有連接機構，所述內卡緊機構的外側固定安裝有鎖定機構。該航空航太用緊固件，通過設置的內卡緊機構，在使用過程中，按壓捏動扣一與捏動扣二使卡柱收回，轉動空心帶帽螺絲，使空心帶帽螺絲卡入內螺紋柱的內部，當空心帶帽螺絲接觸到內螺紋柱的底部內側時，轉動大臂會向上抬動，並推動轉動小臂使彈簧盒抬升，並使插頭杆卡入內螺紋柱與轉動大臂的內部，鬆開捏動扣一與捏動扣二,卡柱卡入內螺紋柱與空心帶帽螺絲的內部，避免了鬆動，提高了航空航太用緊固件內部固定的緊實程度。
03. 一種防鬆動墊圈及防鬆動緊固件 [ CN119062653 ] :
一種防鬆動墊圈及防鬆動緊固件，涉及緊固件技術領域，其包括墊圈本體，墊圈本體的兩個端面均設有多條楔形齒且兩個端面的楔形齒位置相互對應，多條楔形齒之間相互平行，每條楔形齒通過墊圈本體的中心孔隔開以分佈于該中心孔的兩側。本發明通過楔形齒的設計使得在螺栓緊固時，墊圈與螺栓頭部和工件之間產生更大的摩擦力，從而有效防止因振動或衝擊導致的鬆動，提高了連接的穩定性。而且本發明設計單片結構的防鬆動墊圈，減少了材料使用和製造成本，相比于傳統的雙片結構防鬆動墊圈，在批量採購時能顯著降低成本。此外，單片結構的防鬆動墊圈簡化了裝配過程，僅需安裝一個墊圈，這減少了裝配時間和複雜性，提高了生產效率。
04. 永久防鬆螺母組件 [ CN113153887 ] :
本發明涉及緊固件技術領域，尤其涉及一種永久防鬆螺母元件。本發明永久防鬆螺母組件，包括螺栓、鎖緊螺母壓緊螺母和彈性卡片止動墊圈；彈性卡片止動墊圈位於壓緊螺母和鎖緊螺母之間；彈性卡片止動墊圈包括墊圈本體，墊圈本體的下表面與鎖緊螺母的頂面貼合，其上表面與壓緊螺母的底面相抵接；墊圈本體的中部開有供螺栓穿入的圓孔，圓孔的邊沿朝壓緊螺母一側並向圓孔內縮口延伸形成弧形卡片，位於所述圓孔左側的弧形卡片為第一弧形卡片，位於所述圓孔右側的弧形卡片為第二弧形卡片，第一弧形卡片卡接在螺栓的螺紋溝槽內，第二弧形卡片卡接在螺栓的螺紋牙的頂部；彈性卡片止動墊圈通過第一弧形卡片和第二弧形卡片卡固在螺栓上，實現鎖緊螺母的永久防鬆。
05. 自鎖式內齒梅花螺絲防鬆墊圈 [ CN119062650 ] :
本發明公開了一種自鎖式內齒梅花螺絲防鬆墊圈，單一材質，環狀結構，根據材質可以沖模或注塑生產，環形墊圈體的內環孔是螺絲杆穿孔，圈體對側截面形狀中間為向上凸起的彈性凸弧，彈性凸弧環繞螺絲孔在圈體反面形成一個環形凹槽，若干個開口分齒縫從螺絲孔向外放射，均勻分佈在圈體上，分齒縫開口連接螺絲孔，分齒縫分割圈體內邊形成內鎖齒，內鎖齒向內變薄並呈斜度上翹，使用過程中，在受到螺絲帽或螺絲釘頭壓力時，環形凹槽會形成反向力，內鎖齒變形向內延伸嵌住螺絲杆螺絲，實現對螺絲帽或螺絲釘緊固作用，本發明材質具有結構簡單，體小輕薄等特點，可以在工業生產中廣泛應用，對螺絲釘或螺絲帽具有較好的防鬆效果。
06. 一種航空用快鎖式緊固件 [ CN119062651 ] :
本發明涉及快鎖式緊固件技術領域，且公開了一種航空用快鎖式緊固件，包括固定套，固定套外側設置有卡接機構，固定套底部內側設置有套接機構，固定套頂部內側設置有固定軸，固定軸內部設置有調整機構。帶動連杆一進行轉動，當連杆一轉動時通過與滑動菱形塊之間轉動安裝，通過滑動菱形塊在滑動槽內部滑動，通過與連杆二之間轉動轉動安裝，從帶動連杆二進行移動，這樣能夠代用轉動角塊進行伸展與收縮，這樣在安裝時只需要通過轉動一百二十度即可完成固定，使得安裝更加快捷，通過設置有緩衝簧與阻尼，能夠防止在安裝時發生碰撞，通過設置有限位元簧防止裝置在工作過程中出現碰撞，這樣能夠防止緊固件受到損壞。
07. SCREW FIXING STRUCTURE FOR HEAT DISSIPATION UNIT AND HEAT DISSIPATION UNIT USING SAME [ US20240401632 ] :
散熱器包括具有受熱區的散熱器以及延伸穿過散熱器上的四個孔中的每一個的螺絲固定結構，所述螺絲固定結構延伸至受熱區外部的散熱器上。螺絲固定結構包括：定位螺絲，其具有桿部和套設於桿部的彈簧；位於柄和彈簧外部的空心套筒；彈簧擋塊，包括一端連接並彈性設定於中空套筒內的兩個平行的彈性臂，以將彈簧保持在壓縮狀態。向下推動彈簧擋塊，可將兩個彈臂橫向推開而遠離彈簧，使彈簧向上釋放彈性。四顆定位螺絲可同步均勻地對受熱區外的通孔施加彈力，防止散熱器損壞所接觸的熱源。
A heat dissipation unit includes a heat sink having a heat receiving zone and a screw fixing structure extended through each of four holes on the heat sink outside the heat receiving zone. The screw fixing structure includes a locating screw having a shank and a spring fitted around the shank; a hollow sleeve located outside the shank and the spring; and a spring stopper including two parallel elastic arms connected at one end and elastically disposed in the hollow sleeve to hold the spring in a compressed state. The spring stopper may be pushed downward to laterally push the two elastic arms open to move away from the spring, allowing the spring to release its elastic force upwardly. The four locating screws can synchronously and evenly apply their elastic force to the through holes outside the heat receiving zone, preventing the heat sink from damaging a contacted heat source.
08. LOCKING WEDGE WASHER DEVICE [ WO2024248167 ] :
本 發明提供一種在使用螺栓和螺帽的木製建築物的接合部中，能夠牢固地防止因木材的長期收縮等長期變化而產生的鬆動的鎖緊楔形墊圈裝置。根據本發明，在透過增加墊圈的厚度來補償和防止因待接合構件的收縮而引起的螺絲鬆動的裝置中，墊圈的總體形狀被設計為錐台狀的蓋狀墊圈，與凹面側螺栓插通孔同軸地突出設置有錐台狀套環，在墊圈內部形成的環狀錐形空間內壓入超過其體積的環狀木楔。 -緊固時通過螺絲緊固作用進行裝配，使得被連接件的收縮部分可以透過墊圈中儲存的環形木楔的膨脹恢復力來補償。結果，由木材收縮等產生的間隙被墊圈裝置的增加的厚度所取代，並且能夠長期防止接合部分中的鬆動。
Provided is a locking wedge washer device capable of firmly preventing looseness caused by secular changes such as wood shrinkage for a long period of time, in a joint part of a wooden building using a bolt and a nut. According to the present invention, in a device for compensating for and preventing the loosening of a screw, which is due to the contraction of a member to be joined, by increasing the thickness of a washer, a general shape of the washer is designed as a frustum-shaped cover-like washer, a frustum-shaped collar is protrusively provided coaxially with a recessed-surface-side bolt insertion hole, and in an annular tapered space formed inside the washer, an annular wood wedge exceeding the volume thereof is press-fitted by a screw fastening action at the time of fastening, so that the contraction portion of the member to be joined can be compensated for by the swelling restoring force of the annular wood wedge stored in the washer. As a result, a gap generated by wood shrinkage or the like is replaced by the increased thickness of the washer device, and the looseness in the joint part can be prevented for a long period of time.
09. FIXING ELEMENT AND HEAT DISSIPATION UNIT USING SAME [ US20240401633 ] :
一 種散熱單元，包括一主體及多個固定件。本體具有一受熱區及多個形成於受熱區外側四個角落的通孔。固定件安裝於通孔內，且分別包含螺絲，螺絲上設有彈簧。套筒設置在螺桿和彈簧的外側，並在靠近上端形成一對窗口；彈簧固定環安裝在套筒周圍，並具有一對向上延伸的鉤狀臂，該鉤狀臂延伸穿過窗口以壓縮套筒中的彈簧。當固定元件組裝至主體後，彈簧可同時釋放，因此可同步施加均勻向下的力，使主體與裸晶熱源緊密且均勻地接觸。
A heat dissipation unit includes a main body and a plurality of fixing elements. The main body has a heat receiving zone and a plurality of through holes formed at four corners outside the heat receiving zone. The fixing elements are mounted in the through holes and respectively include a screw having a spring fitted thereon; a sleeve disposed outside the screw and the spring and having a pair of windows formed near an upper end; and a spring retaining ring fitted around the sleeve and having a pair of upward extended hooked arms extended through the windows to compress the spring in the sleeve. When the fixing elements have been assembled to the main body, the springs can be released at the same time and can therefore apply even downward forces synchronously for the main body to closely and evenly contact with a bare die heat source.
----
二、以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035)為主要IPC分類號之扣件相關專利：
本項分類號(F16B035)之專利包括『一種雙螺母約束式螺栓結構、一種高可靠性防鬆動型汽車緊固件及其安裝方法、FASTENER, MALE-SCREW-SIDE MEMBER, AND FEMALE-SCREW-SIDE MEMBER、設計螺栓接頭的方法、FASTENER, MALE SCREW-SIDE MEMBER, AND FEMALE SCREW-SIDE MEMBER、吊環螺帽、ANCHORING ELEMENT FOR ANCHORING IN A BOREHOLE IN A MATERIAL』等專利，以下為本期專利摘要說明。

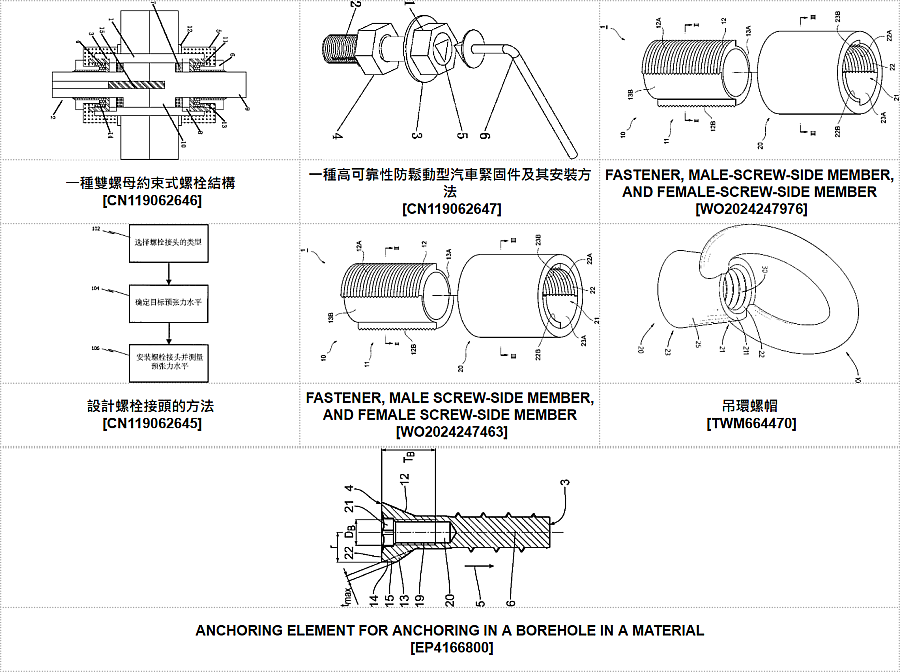

#專利代表圖 :
----
#專利摘要：
01. 一種雙螺母約束式螺栓結構 [ CN119062646 ] :
本發明公開了一種雙螺母約束式螺栓結構，轉柱的滑杆段轉動設置於螺套中心孔內的限位圈與螺套形成的容置空間內，螺杆段穿插過對應側的限位圈並延伸至螺套外。防轉件分別旋設於對應側轉柱的螺杆段上且兩側的滑動部嵌入螺套的滑槽內；柔性防鬆套套設於對應側轉柱的螺紋杆段外。第一螺母旋設於對應側螺套的端部。轉動轉柱以帶動防轉件、柔性防鬆套沿滑槽朝向第一螺母的通孔直線移動，使滑動部的外端插入第一螺母的嵌槽中，繼而能防止第一螺母與螺套間發生相對轉動；第二螺母螺紋旋入對應側第一螺母的通孔內並對柔性防鬆套進行擠壓使柔性防鬆套與對應的螺杆段緊密貼合，提高了防鬆效果。
02. 一種高可靠性防鬆動型汽車緊固件及其安裝方法 [ CN119062647 ] :
本發明涉及緊固件技術領域，具體為一種高可靠性防鬆動型汽車緊固件，包括外螺杆，所述外螺杆的頂端固定連接有固定螺帽，所述外螺杆的側面套接有墊片，所述外螺杆的側面螺紋連接有緊固螺帽，該高可靠性防鬆動型汽車緊固件，內螺紋套筒向上移動時可以帶動定位塊進行移動，當定位塊移動到緊固螺帽底部時可以進行固定，方便緊固螺帽在受到震動時可以避免鬆動，定位塊的底部受到擠壓時可以通過旋轉環與扭簧的配合轉動到收藏槽的內部進行收藏，方便汽車零部件在維修時緊固螺帽可以快速拆卸，從而能夠很好的對插槽進行隱蔽，並且插槽為特殊形狀，需要通過相匹配的異形扳手進行操作，方便緊固件有很好的防盜性能。
03. FASTENER, MALE-SCREW-SIDE MEMBER, AND FEMALE-SCREW-SIDE MEMBER [ WO2024247976 ] :
本發明提供一種能夠縮短緊固所需時間的緊固件。此緊固件包括：外螺紋側構件，其具有螺紋部11和不具有外螺紋部13A、13B的外周部13A、13B，在該螺紋部11中形成有外螺紋部12的外螺紋面12A、 12B。陰螺紋側部件20，具有形成有陰螺紋22的陰螺紋面22A、22B和不具有陰螺紋的內週部23A、23B的螺紋孔21。允許外螺紋表面12A、12B和內螺紋表面22A、22B螺合在一起。外螺紋側螺紋12形成為，當外螺紋面12A、12B和內螺紋面12A、12B與內螺紋面12A、12B相對旋轉時，外螺紋側螺紋牙12的螺紋部11的徑向寬度從相對旋轉方向的前方向後側變寬。內螺紋側螺紋22形成為其螺紋孔21的徑向的寬度從相對旋轉方向的前方朝向後方變窄。
The present invention provides a fastener that makes it possible to shorten the time required for fastening. The fastener comprises: a male-screw-side member having a screw part 11 in which male screw surfaces 12A, 12B that have a male-screw-side screw thread 12 formed thereon and outer circumferential parts 13A, 13B that do not have a male-screw-side screw thread 12 formed thereon are disposed in an alternating manner; and a female-screw-side member 20 having a screw hole 21 in which female screw surfaces 22A, 22B that have a female-screw-side screw thread 22 formed thereon and inner circumferential parts 23A, 23B that do not have a female-screw-side screw thread 22 formed thereon are disposed in an alternating matter, and which allows the male screw surfaces 12A, 12B and the female screw surfaces 22A, 22B to screw together. The male-screw-side screw thread 12 is formed such that the width thereof in the radial direction of the screw part 11 increases from the front to the rear in the direction of relative rotation when the male screw surfaces 12A, 12B and the female screw surfaces 22A, 22B are screwed together. The female-screw-side screw thread 22 is formed such that the width thereof in the radial direction of the screw hole 21 decreases from the front to the rear in the direction of relative rotation.
04. 設計螺栓接頭的方法 [ CN119062645 ] :
本發明涉及一種建立螺栓接頭的方法，所述方法包括以下步驟：選擇螺栓接頭的類型；確定所選擇的螺栓接頭的目標預張力水準，其中，目標預張力水準比所述螺栓接頭的最大預張力水準低不到10％，所述最大預張力水準與在不影響螺栓接頭的情況下不能超過的預張力水準有關；安裝螺栓接頭，其中，在擰緊過程中測量螺栓接頭的實際預張力水準。
05. FASTENER, MALE SCREW-SIDE MEMBER, AND FEMALE SCREW-SIDE MEMBER [ WO2024247463 ] :
本發明提供一種能夠縮短緊固所需時間的緊固件。本發明具備：外螺紋側部件，其具備交替配置有以下部件的螺紋部11、形成有外螺紋側螺紋牙12的外螺紋面12A、12B、以及外周片。螺紋側螺紋12的圖。內螺紋側部件20具備：交替配置有以下部件的螺紋孔21、形成有內螺紋側螺紋22的內螺紋面22A、22B、以及形成有內螺紋側螺紋22的內週片23A、23B。內螺紋側螺紋22，外螺紋面12A、12B與內螺紋面22A、22B能夠螺合。外螺紋側螺紋12形成為，當外螺紋面12A、12B與外螺紋面12A、12B接觸時，隨著沿相對旋轉方向從前方向後行進，外螺紋側螺紋12在螺紋部11的軸向上的寬度變寬。內螺紋側螺紋22形成為，隨著從相對旋轉方向的前方到後方，螺紋孔21的軸向的寬度變小。
Provided is a fastener capable of shortening the time required for fastening. The present invention is provided with: a male screw-side member that comprises a screw section 11 in which the following are disposed in alternation, male screw surfaces 12A, 12B in which are formed male screw-side screw threads 12, and outer peripheral pieces 13A, 13B in which no male screw-side screw threads 12 are formed; and a female screw-side member 20 that comprises a screw hole 21 in which the following are disposed in alternation, female screw surfaces 22A, 22B in which are formed female screw-side screw threads 22, and inner peripheral pieces 23A, 23B in which no female screw-side screw threads 22 are formed, the male screw surfaces 12A, 12B and the female screw surfaces 22A, 22B being capable of screwing together. The male screw-side screw threads 12 are formed so as to increase in width, in an axial direction of the screw section 11, as the screw threads proceed from ahead to behind in a direction of relative rotation when the male screw surfaces 12A, 12B and the female screw surfaces 22A, 22B screw together. The female screw-side screw threads 22 are formed so as to decrease in width, in an axial direction of the screw hole 21, as the threads proceed from ahead to behind in the direction of relative rotation.
06. 吊環螺帽 [ TWM664470 ] :
本創作提出了一種吊環螺帽，其具有一吊掛部、一鎖合部、以及一螺孔。鎖合部為柱體，且連接吊掛部。螺孔貫穿鎖合部。鎖合部具有一第一端、一第一倒角、一第二端、以及一斜面。第一端為鎖合部連接於吊掛部的一端。第一倒角位於第一端，且設置於鎖合部的內表面。第二端位於鎖合部相對於第一端的另一端，且第二端的寬度大於第一端的寬度。斜面為鎖合部的外表面，且連接於第一端及第二端。透過鎖合部的外表面改為單一斜面，藉此能維持鎖合部第一端的厚度，同時透過增設有第一倒角作為緩衝，以保護螺孔的螺紋。
07. ANCHORING ELEMENT FOR ANCHORING IN A BOREHOLE IN A MATERIAL [ EP4166800 ] :
一種用於錨固在材料的鑽孔中的錨固元件，包括具有插入端（3）的圓柱形芯部（2）、與插入端部相對的外端部（4）以及從外端部（3 ）延伸的旋擰方向（5）。從插入端(3)延伸。切削螺紋(7)從切削螺紋部分(AG)延伸，用於將其旋入鑽孔中，緊固螺紋(19)佈置在芯部(2)中並逆著旋擰方向(5)向外開口，用於緊固緊固元件，在芯部(2)上設置有扭矩傳遞裝置(21)的緊固螺紋(19)，用於將旋入扭矩從工具傳遞至芯部(2)，其中扭矩傳遞裝置設置在外端部(4)處。沉頭（11），其外表面（12）沿旋擰方向（5）呈圓錐形漸縮，且至少一個突起（13）設置在外表面（12）上。
Ein Verankerungselement zum Verankern in einem Bohrloch in einem Material umfasst einen zylindrischen Kern (2) mit einem Einführende (3), mit einem diesem gegenüberliegenden Außenende (4), mit einer Einschraubrichtung (5), die vom Außenende (4) zum Einführende (3) orientiert ist, und mit einer zur Einschraubrichtung (5) parallel orientierten Mittellängsachse (6), ein einstückig mit dem Kern (2) ausgebildetes, sich vom Einführende (3) entlang eines Schneidgewinde-Abschnitts (AG) erstreckendes Schneidgewinde (7) zum Eindrehen desselben in das Bohrloch, ein im Kern (2) angeordnetes, entgegen der Einschraubrichtung (5) nach außen offenes Befestigungsgewinde (19) zum Befestigen eines Befestigungselements, ein am Kern (2) angeordnetes Drehmomentübertragungsmittel (21) zum Übertragen eines Eindrehdrehmoments von einem Werkzeug auf den Kern (2), einen am Außenende (4) angeordneten Senkkopf (11), dessen Außenfläche (12) sich entlang der Einschraubrichtung (5) konisch verjüngt, sowie mindestens einen an der Außenfläche (12) angeordneten Vorsprung (13).
----
三、以『在擰入螺釘之物體中形成螺紋之螺釘，如木螺釘，自攻螺釘』(F16B025)為主要IPC分類號之扣件相關專利：
本項分類號(F16B025)之專利包括『一種五角自攻鎖緊螺釘、螺絲、螺絲的改良、SCREW ANCHORS AND MANUFACTURING METHODS、SCREW COMPRISING ROOT AND CREST SERRATIONS、使用於塑膠材料的螺絲、SCREW WITH MILLING SECTION EMBEDDED IN THREAD』等專利，以下為本期專利摘要說明。

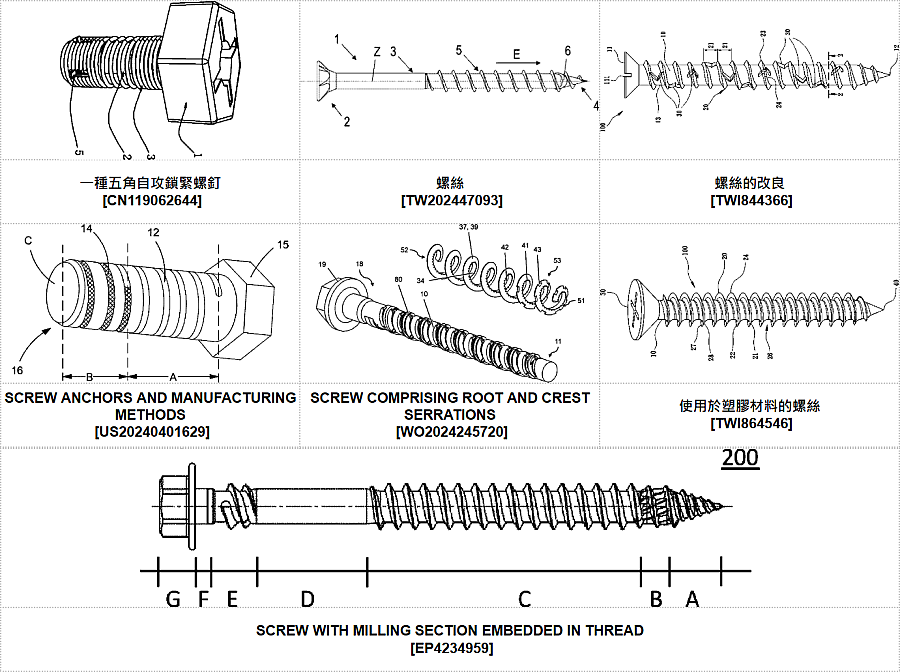

#專利代表圖 :
----
#專利摘要：
01. 一種五角自攻鎖緊螺釘 [ CN119062644 ] :
本申請涉及機械零件領域，公開了一種五角自攻鎖緊螺釘，包括螺帽，所述螺帽的底部固定連接有柱體；所述柱體的外壁設置有螺紋機構，所述螺紋機構設置不同間距的螺紋，使裝置在連接固定的過程中受到螺紋間距的影響產生不同的效果；所述柱體上設置有內筒體機構，所述內筒體機構沿柱體的內壁豎向移動，使鉸接杆機構對裝置整體進行固定；所述內筒體機構上設置有鉸接杆機構，所述鉸接杆機構從內向外張開，增加柱體的外壁摩擦力。本發明通過內筒體機構和鉸接杆機構的配合，工作人員旋轉螺紋杆B使固定塊向外翻轉，再旋轉螺紋杆A帶動固定塊上移與被固定物體底部貼合，這種一體化設計提高了裝置的便捷性，避免了因忘帶螺母而無法固定的問題。
02. 螺絲 [ TW202447093 ] :
一種螺絲(1)具有螺絲頭(2)、螺桿(3)及實質圓錐狀的螺絲尖端(4)，螺絲(1)具有沿著螺桿(3)且從螺絲尖端(4)朝螺絲頭(2)方向延伸的螺紋(5)，其中螺絲(1)具有至少一上升部(6)，自位於螺絲(1)的旋入方向(E)的最前端朝螺桿(3)延伸，最前端為至少一上升部(6)的至少一端，至少一上升部(6)具有對應橢圓形的至少一區段的輪廓（course），橢圓形設置於與螺桿(3)以介於15度至75度之一角度相交的平面，且至少一上升部(6)的高度小於螺紋(5)的高度。
03. 螺絲的改良 [ TWI844366 ] :
本發明為一種螺絲的改良，包含有一螺絲桿體、一螺紋部以及至少一凸紋，該螺紋部由若干個螺紋單元串接而成，該凸紋係凸設於兩個螺紋單元之間的桿體外周面上，該凸紋的前端為一尖錐部，凸紋的後端往兩側螺紋單元方向分別延伸有一個尾翼， 凸紋前端尖錐部讓螺絲在旋入工件的過程中易於破開工件內部，使桿體與工件間具有間隙，降低了螺絲與工件間的摩擦力，本發明讓螺絲的旋入更加省力，凸紋後端的尾翼則可以防止螺絲鬆脫。
04. SCREW ANCHORS AND MANUFACTURING METHODS [ US20240401629 ] :
一種螺旋錨栓以及形成這種螺旋錨栓的方法，該方法包括： 在金屬本體上形成第一外螺紋部分，並且該第一外螺紋部分與該金屬本體一體形成；利用金屬沉積技術在金屬本體上沉積第二外螺紋段；其中，第二外螺紋部分由硬度比金屬本體更大的金屬材料形成，並且當螺絲錨擰入時，第二外螺紋部分能夠在用於容納第一外螺紋部分的支撐件的孔中攻出內螺紋。
A screw anchor and method of forming such a screw anchor, the method comprising: forming a first male screw thread section on a metallic body and which is integral to the metallic body; and using a metal deposition technique to deposit a second male screw thread section on the metallic body; wherein the second male screw thread section is formed of metallic material having a greater hardness than the metallic body and is able to tap out a female thread in a hole in a support for receiving the first male screw thread section when the screw anchor is twisted into the hole.
05. SCREW COMPRISING ROOT AND CREST SERRATIONS [ WO2024245720 ] :
混凝土螺桿，包括軸、設置在軸上、纏繞軸並從軸突出的至少一個螺紋、以及非整體地設置在軸上的單獨螺旋元件，其中，單獨螺旋元件繞軸纏繞、從軸突出並且構成至少一個螺紋的至少一個部分，其中單獨的螺旋元件包括牙頂和根部，並且其中根部設置有接合的第一根部鋸齒至少部分地由軸構成，其特徵在於，波峰設有波峰鋸齒。
Concrete screw comprising a shaft, at least one screw thread, which is arranged on the shaft, winds around the shaft and protrudes from the shaft, and a separate helix element, which is arranged non-monolithically on the shaft, wherein the separate helix element winds around the shaft, protrudes from the shaft, and constitutes at least a section of the at least one screw thread, wherein the separate helix element comprises a crest and a root, and wherein the root is provided with a first root serration that is engaged, at least partly, by the shaft, characterized in that the crest is provided with a crest serration.
06. 使用於塑膠材料的螺絲 [ TWI864546 ] :
本發明提供一種使用於塑膠材料的螺絲，包含有一頭部、一尖部、一桿體及一螺紋，該螺紋以螺旋狀凸起方式環繞在該桿體的外表面，該螺紋的脊線斷面為圓弧形狀，該螺紋與該桿體的交接處為凹弧形狀， 該螺紋順向面的凹弧形狀曲率小於螺紋逆向面的凹弧形狀曲率，該螺紋逆向面的凹弧形狀與螺紋脊線的圓弧形狀連結，且該螺紋逆向面與桿體間呈約莫垂直的凹弧曲面，該螺紋脊線的圓弧形狀另一邊再延伸與該螺紋順向面的凹弧形狀連結，螺紋順向面往桿體方向延伸與該螺紋逆向面的凹弧型狀連結，而與螺紋牙底形成一大凹弧形狀，整個形狀以曲面呈現，本發明的螺絲在旋入塑膠工件的時候較不易破壞塑膠工件且可以避免產生較大的內應力，以及增加螺絲的拔脫力。
07. SCREW WITH MILLING SECTION EMBEDDED IN THREAD [ EP4234959 ] :
螺桿（100、200）基本上有以下連續的功能部分： 具有雙螺紋的圓錐體（A）的螺紋尖端（150）； 銑削部分（B），具有多個外徑為DF的銑削肋（160）； 具有直徑為 DN 的主螺紋的圓柱形軸部分； 無螺紋軸部分 (D)； 可選地，固定螺紋部分（E）； 可選擇短的無螺紋頭部下方部分 (F)； 施加力的頭部 (G)。肋和銑削部(B)的肋設置成沉入連續主螺紋(110)的螺紋基底(140)中，公稱外徑 DB 的連續主螺紋 (110) 的螺紋尖突出超過銑削肋 (160)，因此適用DF B。
Eine Schraube (100, 200) weist im Grundsatz diese, aufeinanderfolgende Funktionsabschnitte auf: Eine als Konus (A) geformte Gewindespitze (150) mit Doppelgewinde; einen Fräsabschnitt (B) mit einer Vielzahl von Fräsrippen (160) mit Aussendurchmesser DF; einen zylindrischen Schaftabschnitt mit dem Hauptgewinde mit Durchmesser DN; einen gewindefreien Schaftabschnitt (D); optional einen Haltegewindeabschnitt (E); optional einen kurzen gewindefreien Unterkopfabschnitt (F); einen Kopfabschnitt (G) mit einem Kraftangriff.;Das Hauptgewinde (110) wird ununterbrochen und mit gleichbleibender Steigung vom Spitzenabschnitt (190) des Konus (A) über den Fräsabschnitt (B) bis zum kopfseitigen Ende des gewindetragenden Schaftabschnitts (C) geführt und die Rippen des Fräsabschnitts (B) werden so im Gewindegrund (140) des durchlaufenden Hauptgewindes (110) versenkt angeordnet, dass die Gewindespitzen des durchlaufenden Hauptgewindes (110) mit nominellem Aussendurchmesser DB die Fräsrippen (160) überragen, so dass gilt DF B.
----
四、以『螺帽或類似之螺紋接合元件』(F16B037)為主要IPC分類號之扣件相關專利：
本項分類號(F16B037)之專利包括『RIVET NUT、一種壓鉚螺母、Self-clinching fastener、一種密封型組合螺母、焊接螺母、其製造方法及其應用之高架地板之腳架、PROTECTIVE CAP AND FASTENING SCREW HAVING PROTECTIVE CAP MOUNTED THEREON、防轉結構之組裝方法』等專利，以下為本期專利摘要說明。

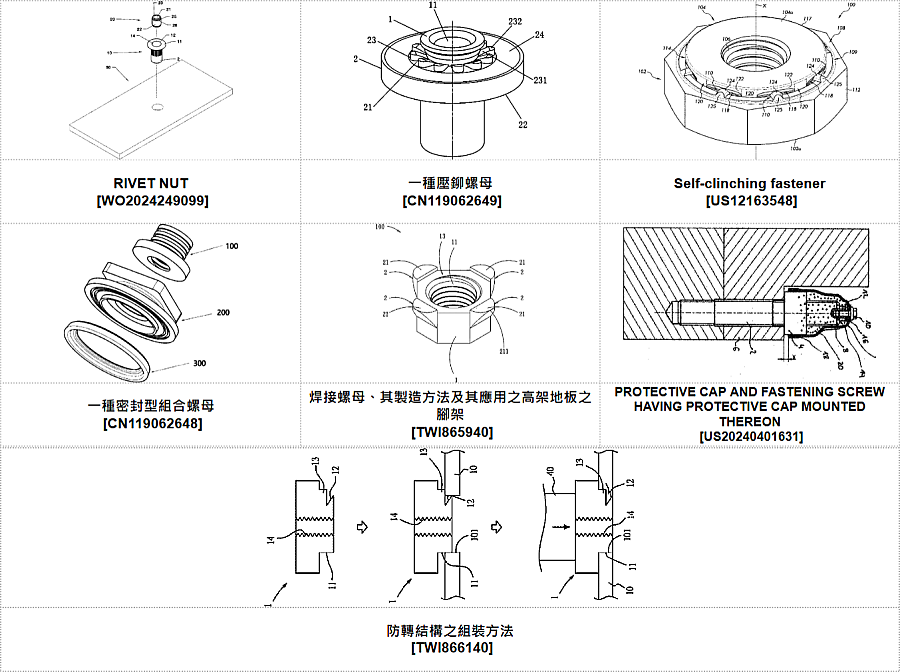

#專利代表圖 :
----
#專利摘要：
01. RIVET NUT [ WO2024249099 ] :
一種在將鉚螺母錨固在基底中的孔中之前提供壓鉚螺母的內螺紋與無人認領的安裝工具的心軸的外螺紋之間的配合對準的裝置，或者在錨定在基底中之後在無人認領的螺紋緊固件的外螺紋之間提供配合對準的裝置洞。這些改進包括位於壓鉚螺母的埋頭孔中的襯套套筒，用於將心軸或緊固件的外螺紋引導到壓鉚螺母的內螺紋。此套筒還可以在鉚螺母鐓粗過程中發揮作用，並提供視覺確認鉚螺母是否已正確錨固在基材的孔中。
An apparatus providing mating alignment between internal threading of a rivet nut and the external threading of the mandrel of an unclaimed installation tool before anchoring the rivet nut in a hole in a substrate, or the external threading of an unclaimed threaded fastener after anchoring in the substrate hole. The improvements include a bushing sleeve seated in a counterbore in the rivet nut, for guiding the external threading of the mandrel or fastener to the internal threading of the rivet nut. The sleeve also enables play during upset of the rivet nut, and provides visual confirmation whether the rivet nut has been properly anchored in the hole of substrate.
02. 一種壓鉚螺母 [ CN119062649 ] :
本發明公開了一種壓鉚螺母，包括柱體和壓鉚環，所述柱體設置有沿柱體的軸線延伸的螺紋孔，其特徵在於，所述壓鉚環同軸設置於柱體外壁，所述壓鉚環的第一端面設置有花齒結構，所述花齒結構包括繞柱體的軸線排布的多個花齒單元，所述花齒單元的內端延伸至柱體外壁，至少一個花齒單元頂面的內端具有第一傾斜面；靠近每個第一傾斜面的所述柱體側壁均設置有第一槽，所述第一傾斜面與相應的第一槽相銜接；或者，所述柱體連接壓鉚環第一端面的底部設置為第一截頭錐體，所述第一截頭錐體的大端高於花齒單元的頂端，所述第一傾斜面延伸至第一截頭錐體側壁。本發明的優點是可以增加鈑金材料的流入容積，提高防推出性能。
03. Self-clinching fastener [ US12163548 ] :
一種用於附接到可塑性變形金屬基底的自鉚緊固件，包括具有中心軸線的本體部分，該本體部分具有沿垂直於中心軸線的方向延伸的環形表面，該環形表麵包括第一環形面、第二環形面和第三環形面。第三環形面位於假想水平面上。沖孔部分從本體部分延伸。多個間隔開的凸耳環繞沖孔部分。第一環形面從沖頭部分的外周表面沿著徑向向外的方向延伸，並且第二環形面徑向地設置在第一環形面和第三環形面之間。其中一個凸耳下降至第二環形面。
A self-clinching fastener for attachment to a plastically deformable metal substrate includes a body portion with a central axis, the body portion has an annular-shaped surface extending in a direction perpendicular to the central axis The annular-shaped surface includes a first annular face, a second annular face, and a third annular face. The third annular face lies on an imaginary horizontal plane. A punch portion extends from the body portion. A plurality of spaced apart lugs encircle the punch portion. The first annular face extends from an outer peripheral surface of the punch portion in a radially outwards direction, and the second annular face is radially disposed between the first annular face and the third annular face. One of the lugs declines to the second annular face.
04. 一種密封型組合螺母 [ CN119062648 ] :
本申請公開了一種密封型組合螺母，涉及密封結構技術領域，包括：金屬螺母，所述金屬螺母內設置有貫穿狀態的內螺紋；塑膠殼通過限位元機構固定在所述金屬螺母的外壁外側；膠墊部件固定組合在所述塑膠殼以及金屬螺母的下方，所述膠墊部件的外端凸出於所述塑膠殼以及所述金屬螺母，所述膠墊部件用於提供的密封功能；其中所述塑膠殼的外壁上還設置有塑膠脖子，所述塑膠脖子上設置有溝槽結構。該密封型組合螺母，實現既能簡化製造工藝，又能提高密封性能的螺母結構方案。
05. 焊接螺母、其製造方法及其應用之高架地板之腳架 [ TWI865940 ] :
一種焊接螺母、其製造方法及其應用之高架地板之腳架，該焊接螺母包括：一螺母本體，具有一螺孔，該螺母本體的軸向的兩側分別為頂部及底部；及四個定位體，圍繞設置在該螺母本體的四周上，並凸出該螺母本體的底部；藉此結構，可方便焊接固定在一圓管的側邊，節省在圓管上設置螺孔的成本。
06. PROTECTIVE CAP AND FASTENING SCREW HAVING PROTECTIVE CAP MOUNTED THEREON [ US20240401631 ] :
一種組件包括緊固螺絲和覆蓋自由端的保護帽，緊固螺絲具有端部表面和遠離端部表面軸向延伸的大致圓柱形側表面。蓋具有緊固螺絲從其延伸的第一端開口、覆蓋緊固螺絲的端表面的第二端、圍繞圓柱形側表面的一部分的側壁、限定蓋內部的內表面以及外表面。有頭螺絲延伸穿過帽子的第二端中的開口並進入緊固螺絲的端表面中的螺紋開口，以將保護帽固定至緊固螺絲。
An assembly includes a fastening screw having an end surface and a substantially cylindrical side surface extending axially away from the end surface and a protective cap covering the free end. The cap has a first end opening from which the fastening screw extends, a second end overlying the end surface of the fastening screw, a side wall surrounding a portion of the cylindrical side surface, an inner surface defining a cap interior, and an outer surface. A cap screw extends through an opening in the second end of the cap and into a threaded opening in the end surface of the fastening screw to secure the protective cap to the fastening screw.
07. 防轉結構之組裝方法 [ TWI866140 ] :
本發明係提供一種防轉結構之組裝方法，該防轉結構包含至少一防轉部、一材料進入部及一施壓部，用以一外力施壓於該施壓部，以使一物體之材料進入或流入該材料進入部，並以該防轉部對該物體防轉。藉此，可使防轉結構與所需之物體達到穩固組合之功效。
----
五、以『不帶螺紋之栓；銷，包括可變形元件；鉚釘』(F16B019)為主要IPC分類號之扣件相關專利：

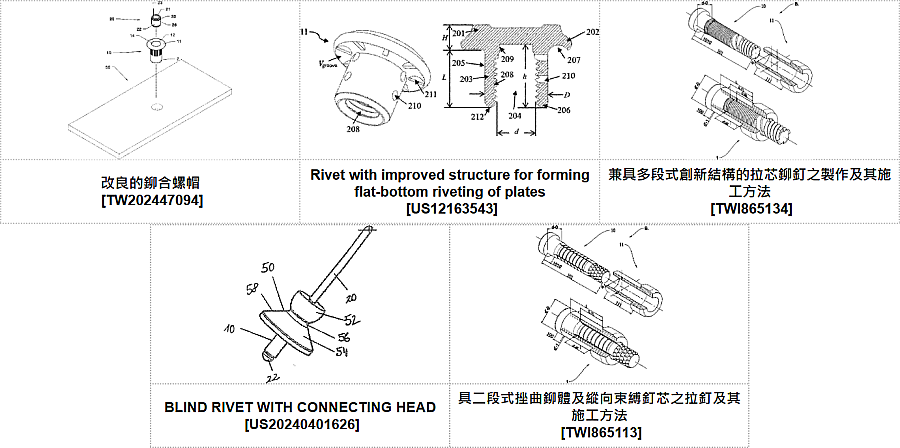

本項分類號(F16B019)之專利包括『改良的鉚合螺帽、Rivet with improved structure for forming flat-bottom riveting of plates、兼具多段式創新結構的拉芯鉚釘之製作及其施工方法、BLIND RIVET WITH CONNECTING HEAD、具二段式挫曲鉚體及縱向束縛釘芯之拉釘及其施工方法』等專利，以下為本期專利摘要說明。
#專利代表圖 :
----
#專利摘要：
01. 改良的鉚合螺帽 [ TW202447094 ] :
本發明揭示一種裝置，其在將一鉚合螺帽錨定於一基板中之一孔中之前提供該鉚合螺帽之內部螺紋與一未主張安裝工具之心軸之外部螺紋之間的配合對準，或在錨定於該基板孔中之後提供該鉚合螺帽之內部螺紋與一未主張螺紋緊固件之外部螺紋之間的配合對準。本發明之改良包含座落於該鉚合螺帽之一埋頭孔中之一襯套套筒，用於將該心軸或緊固件之該外部螺紋導引至該鉚合螺帽之該內部螺紋。該套筒亦在該鉚合螺帽之鐓粗(upset)期間實現活動間隙，且提供該鉚合螺帽是否已適當地錨定於基板之該孔中之視覺確認。
02. Rivet with improved structure for forming flat-bottom riveting of plates [ US12163543 ] :
一種用於板材平底鉚接的改良結構的鉚釘，包括鉚釘蓋、鉚釘肩和鉚釘體；具體地，鉚釘蓋上設有扭矩傳遞結構和驅動鉚釘旋轉的定位結構。鉚釘本體包括鉚釘本體的內腔、鉚釘本體的外壁和鉚釘本體的端部；本發明可以使接縫的底面與被連接板的表面平齊，有利於底面覆蓋層的後續加工，降低了接縫的風阻係數，拓寬了接縫的應用範圍。
A rivet with improved structure for forming flat-bottom riveting of plates, which comprises a rivet cover, a rivet shoulder and a rivet body; specifically, the rivet cover is provided with a torque transmission structure and a positioning structure for driving the rivet to rotate; the rivet body comprises an inner cavity of the rivet body, an outer wall of the rivet body and an end of the rivet body; with the present invention, the bottom surface of the joint can be flush with the surface of the connected plates, which facilitates the subsequent processing of the coverage on the bottom surface, reduces the wind resistance coefficient of the joint, and broadens the application range of the process.
03. 兼具多段式創新結構的拉芯鉚釘之製作及其施工方法 [ TWI865134 ] :
本發明拉芯鉚釘，係包含了釘芯、及鉚體所組成；主要目的提供一種拉芯鉚釘，透過該拉芯鉚釘之釘芯拉拔段設計，有效的縮短釘芯之拉拔段長度，進而縮短整體釘芯長度，如此一來將能夠減少材料成本；本發明將在該鉚體之桿身之0.5L、0.6L、0.7L處分別鑽設0.5L直徑為Ø導形孔、0.6L直徑為Ø2/3導形孔、0.7L直徑為Ø/3導形孔，如此一來本鉚體搭配使用之拉芯鉚釘，係可由單一形式之鉚體應用於不同板厚之待鎖固物時，將可透過上述三種導形孔降低該鉚身的破壞韌性讓其容易產生挫屈應變，藉由該導形孔之輔助下做最適當的挫屈應變至將其待鎖固物固定。
04. BLIND RIVET WITH CONNECTING HEAD [ US20240401626 ] :
一種抽芯鉚釘，包括以下特徵：套筒段，在套筒段的緊固端處可透過拉芯軸擴張；在套筒段的相對的功能端處，與套筒段一體成型的功能凸緣。
Disclosed is a blind rivet including the following features: a sleeve section which at a fastening end of the sleeve section is expandable with a pulling mandrel, a functional flange which is integrally configured with the sleeve section at a functional end of the sleeve section opposite to the fastening end and which extends radially beyond the sleeve section, and a connecting head which is molded to the functional flange so that a connection between the blind rivet and an add-on part can be established.
05. 具二段式挫曲鉚體及縱向束縛釘芯之拉釘及其施工方法 [ TWI865113 ] :
本發明拉釘，係包含了釘芯、及鉚體所組成；主要目的提供一種拉釘，透過該拉釘之釘芯拉拔段設計，有效的縮短釘芯之拉拔段長度，進而縮短整體釘芯長度，如此一來將能夠減少材料成本；並透過該拉釘之釘芯開槽段設計，增加本拉釘拉拔後之握裹力，有效提升應用上之安全性；本發明將在該鉚體之鉚身0.6L處鑽設直徑為Ø導形孔、及0.7L處鑽設直徑為Ø/2導形孔，如此一來本鉚體搭配使用之拉釘，係可由單一形式之鉚體應用於不同板厚之待鎖固物，將可透過上述兩種導形孔降低該鉚身的破壞韌性讓其容易產生挫屈應變將其待鎖固物固定。
----
若需專利檢索及分析服務，請洽國立高雄科技大學 鍛造輥軋工程研究中心。
TEL : 07-3814526 分機 15456 / EMAIL : nkust.fastener@gmail.com
----
