2024-05-No2-扣件知識文章

余征諴博士 / 國立高雄科技大學 鍛造輥軋工程研究中心

各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件知識文章 (2024-05-No-2)：

#知識主題 : #油塞螺帽多道次鍛造成形方法

油塞螺帽主要應用於航太、航海以及汽機車製造等領域，尤其適用於油缸、油泵、壓液閥、液壓和柴油機等油壓機械；其生產材料包括碳鋼、合金鋼以及不鏽鋼；具有安裝方便、密封性好等優點，廣泛應用於各種不同環境中，能有效防止洩漏並阻擋外部雜質進入裝置。但現有冷鍛成形技術，容易因道次設計不合理，而造成油塞螺帽尺寸穩定性不佳，導致產品出現不合格的情況。

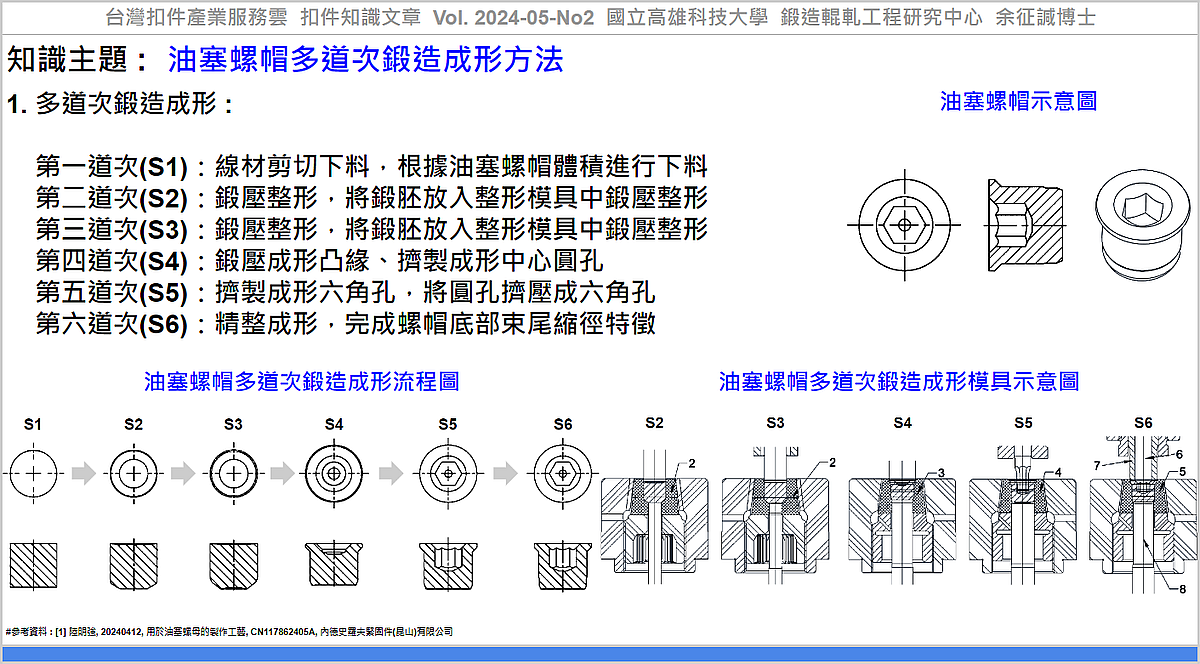

陸[1]提出一多道次鍛造成形方法，能使油塞螺帽尺寸穩定、避免在生產中產生缺陷而導致浪費。該多道次鍛造成形方法包括：

第一道次(S1)：線材剪切下料，根據油塞螺帽體積進行下料。
第二道次(S2)：鍛壓整形，將鍛胚放入整形模具中鍛壓整形。
第三道次(S3)：鍛壓整形，將鍛胚放入整形模具中鍛壓整形。
第四道次(S4)：鍛壓凸緣成形、擠製成形中心圓孔。
第五道次(S5)：擠製成形六角孔，將圓孔擠壓成六角孔。
第六道次(S6)：精整成形，完成螺帽底部束尾縮徑特徵。

應用該技術，可協助產業透過『油塞螺帽多道次鍛造成形方法』，建立『螺帽鍛造方法』之技術能量及相關研究開發之參考資料。

----

#參考資料：

[1] 陸明強, 20240412, 用於油塞螺母的製作工藝, CN117862405A, 內德史羅夫緊固件(昆山)有限公司, https://patents.google.com/patent/CN117862405A

[2] 台灣扣件產業服務雲, 扣件知識文章, Vol. 2024-05-No2, https://www.tw-fastener.com/tfsc/knowledge/BLP_f95e4b3b-fe4e-4555-9722-95329ddbc56b

----

Tag: #Fastener, #Nut, #Forging.

----
