2023-04-No1-扣件專利新訊
余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心
各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期扣件專利新訊 (2023-04-No1)：
全球專利資料庫近期公告30筆扣件新專利，公告日介於20230316至20230331間，申請國件數分別為台灣3件與中國27件，專利權人包括台灣的『恒昌行精密工業有限公司、國山石材企業有限公司、吳祥』與中國的『深圳市恆翼嘉科技有限公司、中航電測儀器股份有限公司、江蘇省科華光電科技有限公司、上海億泊材料應用技術有限公司、江蘇程奧金屬科技有限公司 … 』等公司(完整專利權人請詳參專利清單)。
本期以『螺帽或類似之螺紋接合元件』(F16B037) 分類號為主，聚焦在『一種高精度防鬆預警智慧螺母及智慧螺紋緊固件、防迴旋螺母及製作工具和方法、一種由摩擦力實現的螺紋防鬆方法、一種具有防鬆動功能的螺母、彈性螺母』等專利。
其餘分類號及代表專利依序為：
(1) F16B035 ：一種T型螺栓以及製造方法、一種防滑絲螺栓、一種異形防盜螺栓、一種可提高拆裝效率的緊固件、一種耐腐蝕高強度防滑型不銹鋼螺絲。
(2) F16B039：撐開螺絲及其安裝方法、一種自鎖螺紋連接結構及其設計方法、一種雙錐面抗振防鬆裝置、一種防鬆螺柱。
(3) F16B041：鎖定螺紋緊固件、一種防銹法蘭面螺栓及其在連接料塔中的應用、一種具有防腐功能的緊固件。
(4)F16B023：一種防滑絲螺釘、一種圓頭調節螺絲、一種防拆卸的螺絲釘及拆裝工具等專利。
(完整專利資訊請參閲專利清單。)
----
#參考資料：
[1] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-04-No1, https://bit.ly/FastenerNewPatent202304No1
[2] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-04-No1, 專利清單 EXCEL, https://bit.ly/FastenerNewPatent202304No1List
[3] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-04-No1, 專利説明書 PDF, https://bit.ly/FastenerNewPatent202304No1PDF
----
(點擊開啓全文: https://bit.ly/FastenerNewPatent202304No1 )
----
Tag : #Fasteners, #Patent, #Review .
----
一、以『螺帽或類似之螺紋接合元件』(F16B037)為主要IPC分類號之扣件相關專利：
本項分類號(F16B037)之專利包括『一種高精度防鬆預警智慧螺母及智慧螺紋緊固件、防迴旋螺母及製作工具和方法、一種由摩擦力實現的螺紋防鬆方法、一種具有防鬆動功能的螺母、彈性螺母』等專利，以下為本期專利摘要說明。
#專利代表圖 :
----
#專利摘要 :

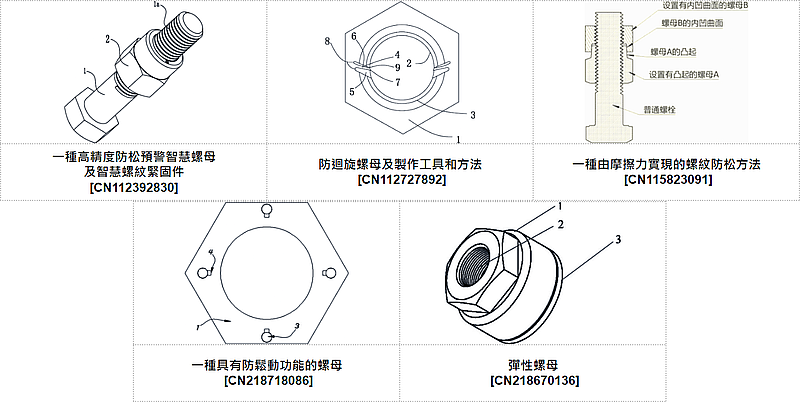

01. 一種高精度防鬆預警智慧螺母及智慧螺紋緊固件 [ CN112392830 ] :
本發明公開了一種高精度防鬆預警智慧螺母，包括具有內螺紋孔的螺母主體以及均設置在螺母主體內部的檢測裝置和信號傳輸裝置，所述螺母主體的內部可轉動地安裝有摩擦滾輪，該摩擦滾輪的外緣凸出至內螺紋孔中，並能夠與螺母主體相適應的螺栓抵接。本發明還公開了一種智慧螺紋緊固件，所述螺母主體與螺栓螺紋配合，所述摩擦滾輪的外緣與螺栓的外螺紋抵接。採用以上技術方案的一種高精度防鬆預警智慧螺母及智慧螺紋緊固件，結構新穎，設計巧妙，易於實現，穩定可靠，即使微小的鬆動也能夠被識別到，靈敏度極高，能夠應用到精度要求極為嚴苛的工作場景中。
02. 防迴旋螺母及製作工具和方法 [ CN112727892 ] :
本發明公開的防迴旋螺母及製作工具和方法，旨在提供可在螺母上直接製作防迴旋結構，可以批量生產，可以像常規螺母一樣使用即可以防止迴旋的防迴旋螺母及製作工具和方法，內螺紋的縱向位置設有至少一組彈性防迴旋結構，彈性防迴旋結構由第一溝槽、第二溝槽及第一溝槽和第二溝槽之間的防迴旋齒條組成，所述防迴旋齒條的螺紋齒頂和第一溝槽相交處形成突起於螺紋外徑的彈性齒頂尖，彈性齒頂尖的頂部尖頭指向和螺紋的旋入方向相反，防迴旋齒條和第二溝槽外徑相交的位置形成後齒頂尖，所述後齒頂尖和第二溝槽相接觸；當螺母遇到人為拆卸或震動等原因迴旋時，由於彈性齒頂尖嵌入螺釘中，使得螺母無法拆卸或迴旋鬆動。
03. 一種由摩擦力實現的螺紋防鬆方法 [ CN115823091 ] :
本發明涉及一種由摩擦力實現的螺紋防鬆方法。特徵在於，包括螺母A,所述螺母A一端設置有凸起；所述螺母A上的所述凸起結合螺杆上設置凹陷、凹槽或齒槽等，能夠有效實現單螺母的防鬆止退；為了加強所述螺母A的所述凸起與螺杆間的摩擦力，特徵還可以包括螺母B；所述螺母B一端設置有凸起曲面或內凹曲面；所述螺母B的旋向可以與所述螺母A的旋向相同或不同；所述螺母A和所述螺母B先後安裝到螺栓的螺杆上後，相對運動鎖緊時，在螺紋傳動所產生的軸向推力作用下，所述螺母B的所述凸起曲面或內凹曲面會擠壓所述螺母A的所述凸起，所述螺母A的所述凸起會發生徑向變形貼附壓緊在螺杆上，所述螺母A、所述螺母B和螺杆被綁定在一起，他們相互間不能產生相對運動達到防鬆目的。依照本發明設計、製造的螺紋防鬆產品，取得了新的技術效果，易於安裝，易於製造，一次有效鎖緊並長期保持螺紋連接緊固不鬆動，在鎖緊和防鬆方面，具有突出的實質性特點和顯著的進步，具有創造性。
04. 一種具有防鬆動功能的螺母 [ CN218718086 ] :
本實用新型公開了一種具有防鬆動功能的螺母，包括螺母本體、限位塊和滑塊，所述螺母本體的表面開設有通孔，且通孔在所述螺母本體的表面等角度分佈，並且螺母本體的內部滑動連接有摩擦杆，以及摩擦杆與所述通孔一一對應；還包括：限位塊，所述限位塊滑動設置在所述摩擦杆的內部，且限位塊貫穿於所述摩擦杆的內部，並且摩擦杆的表面開設有深槽；滑塊，所述滑塊固定安裝在所述摩擦杆的表面，且滑塊關於所述摩擦杆的中心對稱分佈。該具有防鬆動功能的螺母在使用時，直接與外界螺栓、把手配合使用即可，操作過程簡單方便，不需要使用到專門的開合工具，使用範圍廣，使用效率高，回收率也較高，節省了經濟成本。
05. 彈性螺母 [ CN218670136 ] :
本實用新型提供了一種彈性螺母，包括彈性螺母本體和硬化墊圈，所述螺母本體中心設有貫穿的螺紋孔，所述螺紋孔的內壁上設有螺旋式分佈的內螺紋；所述彈性螺母本體上端為外六角狀，便於普通安裝工具緊固和拆卸；所述彈性螺母本體下端呈一定角度的錐形狀，當彈性螺母本體受力時，彈性螺母本體下端向外徑向擴張，彈性螺母本體上端向內徑向收縮，降低初始螺紋的應力集中，增加螺栓連接彈性，延長使用壽命；所述硬化墊圈外徑大於所述彈性螺母本體下端外徑，分散彈性螺母本體對被連接件表面的應力。
二、以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035 )為主要IPC分類號之扣件相關專利：
本項分類號(F16B035 )之專利包括『一種T型螺栓以及製造方法、一種防滑絲螺栓、一種異形防盜螺栓、一種可提高拆裝效率的緊固件、一種耐腐蝕高強度防滑型不銹鋼螺絲』等專利，以下為本期專利摘要說明。
#專利代表圖 :
----
#專利摘要 :

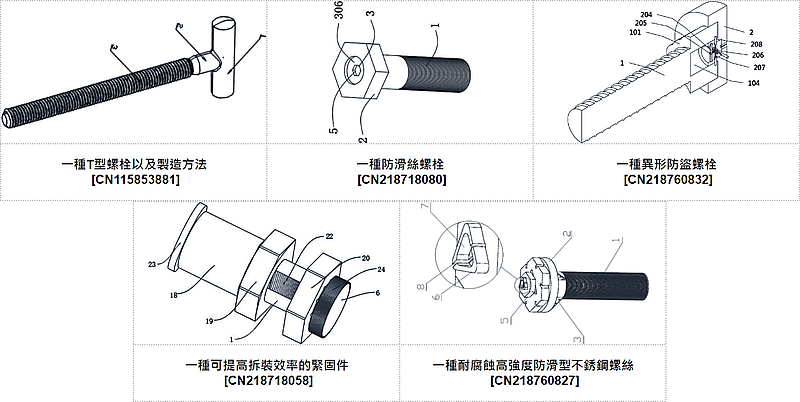

01. 一種T型螺栓以及製造方法 [ CN115853881 ] :
本發明一種T型螺栓以及製造方法，所述T型螺栓包括T型頭部和螺杆，所述螺杆上開有外螺紋，所述T型頭部與螺杆之間還設有光杆部，所述T型頭部呈圓柱體並垂直於螺杆，所述T型頭部、螺杆、光杆部一體成型，本發明結構簡單，通過上述方法製造的T型螺栓具有耐腐蝕性好，強度高，T型圓柱頭與抱箍紮帶緊密配合，通過螺母與螺栓的鎖緊配合，高抗拉與高抗扭的T型螺栓，可以有效的起到國六發動機系統中的尾氣排放收集系統的密封性能。同時光杆部分有效的隔開了T型頭部與螺紋部分的連接，減少應力集中，使的T型螺栓的T型頭部與螺杆結合部分強度更強，承受的抗拉力更強。
02. 一種防滑絲螺栓 [ CN218718080 ] :
本實用新型涉及螺栓技術領域，特別是一種防滑絲螺栓，包括螺紋柱，所述螺紋柱的一側固定連接有螺帽，所述螺帽的一側設置有防滑絲構件，所述防滑絲構件包括防滑齒，所述防滑齒的一側固定連接有升降環，所述升降環的一側固定連接有限位柱。本實用新型的優點在於：將螺紋緊固件插入安裝孔內部，並使螺紋部穿過控制環進入螺紋孔，隨後使用工具扭動轉動部，通過螺紋傳動使轉動部壓著控制環向下運動，控制環通過滑托和限位柱帶動升降環向下運動，直至防滑齒與工件緊密接觸即可，通過防滑齒與工件之間的摩擦力防止螺栓出現滑絲的情況，而且擰緊螺栓時不會使防滑齒相對工件轉動，不僅更加省力，而且可以防止工件出現磨損的情況。
03. 一種異形防盜螺栓 [ CN218760832 ] :
本實用新型提供一種異形防盜螺栓，涉及防盜螺栓領域，包括：螺杆和汽車輪轂，所述汽車輪轂的中心處設置有一處安裝盤，安裝盤上環繞貫穿開設有四處安裝孔，四處安裝孔插裝有四處螺杆；所述異形螺帽上套插安裝有一處圓形結構的防盜蓋板，且防盜蓋板與安裝盤上安裝孔的前端開口插接配合；所述防盜蓋板中空槽的中心處設置有一處圓形結構的定位插套，且防盜蓋板中空槽的圓周內壁上環繞開設有兩處弧形插槽和兩處三角插槽；兩處所述弧形插槽和兩處三角插槽與兩處弧形凸塊和兩處三角凸塊套插配合，本實用新型的螺栓整體具有三重防盜特性，螺栓在三重防盜特性的加持下使得採用通用的工具難以輕鬆的松卸，具有了較佳的防盜使用性能。
04. 一種可提高拆裝效率的緊固件 [ CN218718058 ] :
本實用新型公開了一種可提高拆裝效率的緊固件結構，包括內管，內管的內部側壁固定連接有軸承座，軸承座的一側轉動連接有絲杆，絲杆的表面設有順向螺紋和逆向螺紋，順向螺紋和逆向螺紋的表面分別螺紋連接有第一絲杆螺母和第二絲杆螺母，第一絲杆螺母與第二絲杆螺母之間設有第一剪叉和第二剪叉，第一剪叉和第二剪叉的兩端分別與第一絲杆螺母和第二絲杆螺母相對的一側相鉸接，內管的表面開設有兩個通槽，兩個通槽內均活動連接有活動塊；活動塊的設計在旋帽的配合下，使得該緊固件，可以進行快速安轉和快速拆卸，不需要使用專用工具進行多次倒手擰動就可以完成快速拆卸，方便快捷，省時省力，操作簡單，大大工作效率。
05. 一種耐腐蝕高強度防滑型不銹鋼螺絲 [ CN218760827 ] :
本實用新型提供一種耐腐蝕高強度防滑型不銹鋼螺絲，包括不銹鋼螺絲柱，不銹鋼螺絲柱頭，加強筋，輔助螺杆和內螺紋孔，其中：不銹鋼螺絲柱的頂端與不銹鋼螺絲柱頭底面的中間進行一體式連接，且不銹鋼螺絲柱頭的底面與不銹鋼螺絲柱頂面的外側之間呈對稱的位置設置有加強筋，該不銹鋼螺絲柱頂端的中間開設有內螺紋孔。本實用新型使用時，能夠為使用者提供多種不同的拆卸方式，從而在拆卸時，避免螺絲與拆卸工具之間發生打滑現象，使其整體更加的穩定和可靠，便於市場推廣和應用。
三、以『螺釘，螺栓，或螺帽之鎖定』(F16B039)為主要IPC分類號之扣件相關專利：
本項分類號(F16B039)之專利包括『撐開螺絲及其安裝方法、一種自鎖螺紋連接結構及其設計方法、一種雙錐面抗振防鬆裝置、一種防鬆螺柱』等專利，以下為本期專利摘要說明。
#專利代表圖 :
----
#專利摘要 :

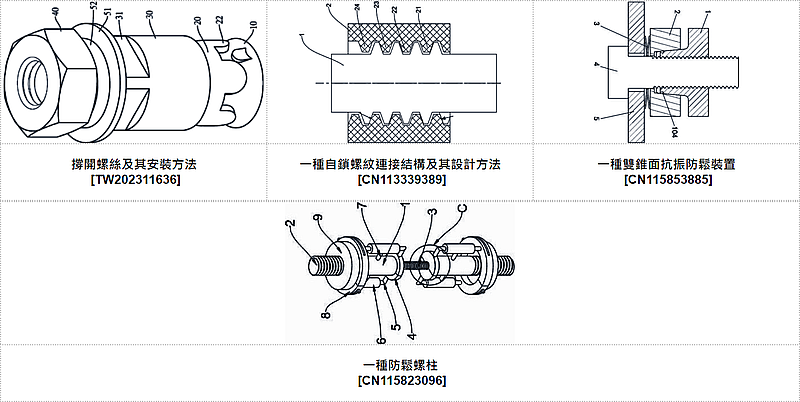

01. 撐開螺絲及其安裝方法 [ TW202311636 ] :
本發明係一種撐開螺絲及其安裝方法，撐開螺絲包含有一錐頭螺栓、一擴張環、一填縫套筒及一固定螺帽。錐頭螺栓具有相連接的一擴張部及一螺桿部，擴張部位於錐頭螺栓的頭端並且擴張部的寬度朝遠離螺桿部的方向漸增。擴張環套設錐頭螺栓。填縫套筒的一端抵靠擴張環，另一端形成有止轉平面。使用時，填縫套筒的止轉平面突出於安裝孔，藉此，止轉平面可防止設置於撐開螺絲的外物轉動；而擴張環具有至少五擴張瓣，各擴張瓣為一實心片體，藉此擴張瓣既可彎折而擴張環整體又能大幅增進抗拉拔力。
02. 一種自鎖螺紋連接結構及其設計方法 [ CN113339389 ] :
本發明涉及螺紋連接結構技術領域，具體公開了一種自鎖螺紋連接結構及其設計方法，自鎖螺紋連接結構包括：第一連接件，具有內螺紋，內螺紋的導程為第一導程P1；第二連接件，具有外螺紋，外螺紋的導程為第二導程P2，|P1‑P2|＝△≠0；若P1＞P2，則外螺紋的相鄰的兩個牙中，相鄰的兩個螺旋面的間距為L1，P1/2≥L1≥P2/2；若P1＜P2，則內螺紋的相鄰的兩個牙中，相鄰的兩個螺旋面的間距為L2，且P2/2≥L2≥P1/2。內螺紋的導程不等於外螺紋的導程，當自鎖螺紋連接結構在最大受力狀態時，各圈螺紋的位移量不等，變形率相等，各圈螺紋受力均勻，實現更高的連接強度，使其承載力提高50％以上。本發明提供的自鎖螺紋連接結構還能夠產生較好的自鎖作用。
03. 一種雙錐面抗振防鬆裝置 [ CN115853885 ] :
本發明公開了一種雙錐面抗振防鬆裝置，包括雙錐面螺母、楔形套、彈簧組和螺栓；雙錐面螺母中的第一錐面套和第二錐面套的外表面均為錐面，第二錐面套的錐面角度大於第一錐面套的錐面角度，第一錐面套與第二錐面套連接的一端設有沿第一錐面套的周向設置的環形槽；楔形套的內表面設有與第一錐面套相匹配的內錐面；螺栓依次貫穿彈簧組、楔形套後與雙錐面螺母螺紋連接。本發明通過雙錐面的設計增大了裝置的徑向預緊力，同時防止安裝過程中雙錐面螺母前部螺紋非正常抱死，通過環形槽的設計有效降低雙錐面螺母的頭部剛性，使雙錐面螺母的內螺紋能夠消除間隙，抱緊螺柱上的外螺紋，從而強化防鬆性能，使裝置在惡劣工況下仍能保持緊固性。
04. 一種防鬆螺柱 [ CN115823096 ] :
本發明公開了一種防鬆螺柱，涉及螺柱技術領域，解決了螺柱在使用時，常會由於螺母與螺柱之間容易鬆動導致安裝不穩定，且螺柱在使用時，難以對兩端螺紋之間的距離進行調節，導致無法適配不同安裝的情況問題。一種防鬆螺柱，包括螺柱柱體，兩個所述螺柱柱體的外端表面均設有外螺紋，兩個所述螺柱柱體之間活動安裝有螺紋連杆。本發明通過螺柱柱體和螺紋連杆的配合，當裝置在使用時，可通過轉動螺柱柱體使其在螺紋連杆的表面轉動從而升降，進而調節兩個螺柱柱體之間的距離，從而使裝置在對兩個物體之間進行連接時，可隨意調節螺柱柱體之間的距離來適配不同的安裝情況，方便裝置的使用。
四、以『防止螺栓，螺帽，或銷損傷之措施；防止螺栓，螺帽或銷未經許可操作之措施』(F16B041)為主要IPC分類號之扣件相關專利：
本項分類號(F16B041)之專利包括『鎖定螺紋緊固件、一種防銹法蘭面螺栓及其在連接料塔中的應用、一種具有防腐功能的緊固件』等專利，以下為本期專利摘要說明。
#專利代表圖 :
----
#專利摘要 :

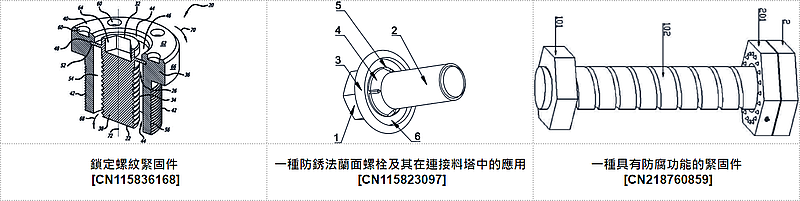

01. 鎖定螺紋緊固件 [ CN115836168 ] :
本說明書公開了一種鎖定緊固件，該鎖定緊固件包括第一螺紋緊固件(22)，第一螺紋緊固件軸向定位在第二螺紋緊固件的軸向通孔(44)內，並由旋轉接合部(26)捕獲在軸向通孔中，旋轉接合部允許第一螺紋緊固件和第二螺紋緊固件圍繞公共螺紋軸線相對於彼此旋轉。在一個或更多個實施例中，第一螺紋緊固件螺紋(34)的旋向性與第二螺紋緊固件螺紋(42)的旋向性相反。另外公開了一種螺絲驅動器工具，該螺絲驅動器工具被構造為將第一螺紋緊固件和第二螺紋緊固件同時接合到配合部件中並使第一螺紋緊固件和第二螺紋緊固件相反地旋轉，配合部件具有被構造為分別接納第一螺紋緊固件和第二螺紋緊固件的第一配合螺紋和第二配合螺紋，第一螺紋緊固件和第二螺紋緊固件對於每一圈以相同的軸向前進距離被驅動。本發明的鎖定緊固件一旦被擰緊就阻止鬆動並提供防篡改控制。
02. 一種防銹法蘭面螺栓及其在連接料塔中的應用 [ CN115823097 ] :
本發明提供了一種防銹法蘭面螺栓及其在連接料塔中的應用。所述法蘭面螺栓包括螺栓頭部和螺杆，還包括連接件，所述連接件設置在螺栓頭部和螺杆之間，所述連接件靠近所述螺栓頭部的一端所在圓的直徑大於另一端；所述連接件的軸線與螺杆軸線在同一直線上，所述連接件上設有至少三條筋。本發明的防銹法蘭面螺栓通過對連接件進行設計，使法蘭面螺栓能夠卡住安裝孔，僅需手抵住螺栓頭部，即可自動卡住安裝孔，不需用工具，避免了螺栓頭部的防銹層被工具夾持時損傷。同時省去了用扳手等工具對準、卡住的工作，大大提高了安裝效率。
03. 一種具有防腐功能的緊固件 [ CN218760859 ] :
本實用新型公開了一種具有防腐功能的緊固件，其中，包括螺栓頭，所述螺栓頭的一側裝設有第一保護套，所述第一保護套的內部裝設有兩個T形板；第二保護套，所述第二保護套與所述第一保護套配合，所述第二保護套的兩側均轉動配合有一個轉盤、兩個L形板，所述L形板與所述轉盤之間轉動配合有轉動板，所述L形板的一端與所述T形板卡接，所述轉盤的內部裝設有轉動筒，所述轉動筒的內部螺紋配合有第一螺杆，所述第二保護套的內部開設有兩個螺紋孔，所述螺紋孔與所述第一螺杆的一端螺紋配合，該裝置解決了當前緊固件使用壽命的問題。
五、以『用工具轉動的特殊形狀之螺栓或螺釘頭』(F16B023)為主要IPC分類號之扣件相關專利：
本項分類號(F16B023)之專利包括『一種防滑絲螺釘、一種圓頭調節螺絲、一種防拆卸的螺絲釘及拆裝工具』等專利，以下為本期專利摘要說明。
#專利代表圖 :
----
#專利摘要 :

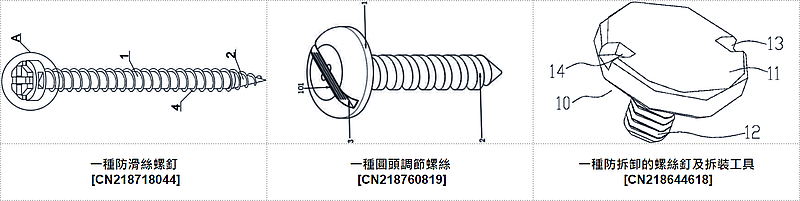

01. 一種防滑絲螺釘 [ CN218718044 ] :
本實用新型公開了一種防滑絲螺釘，包括螺杆和螺帽，所述螺帽的頂部設有第二螺口，所述第二螺口貫穿所述螺帽的頂部，所述螺帽的頂部還設有第一螺口，所述第一螺口與第二螺口連通，所述螺帽的頂部固定連接有多個均勻分佈的加強塊，所述螺帽的內部對稱設有斜槽，所述斜槽延伸至所述螺帽的側面，本實用新型通過設置的加強塊可以增大與螺絲刀的接觸面積，從而將螺絲刀施加的力進行分散，減小發生滑絲的可能性，並且即使當使用螺絲刀發生滑絲時，還可以使用外六角扳手轉動螺釘，若外六角扳手也出現滑絲時，還可以將外部工具插入斜槽內，使螺釘轉動鬆動，避免出現滑絲時螺釘無法取出的情況，方便人們使用。
02. 一種圓頭調節螺絲 [ CN218760819 ] :
本實用新形公開了一種圓頭調節螺絲，本實用新形涉及螺絲技術領域。該圓頭調節螺絲，通過防護元件的設置，通過使用平頭螺絲刀工具對該圓頭調節螺絲進行安裝或拆卸時，通過順時針或逆時針轉動插入傳動架內部的螺絲刀，使得傳動架通過限位槽受力帶動圓形端頭以及尖頭螺杆順時針或逆時針轉動，實現安裝或拆卸過程，當螺絲刀轉動的過程中，傳動架能夠通過受力帶動圓形端頭運行，通過傳動架外側與限位槽內部相互貼合，相較于現有的圓頭調節螺絲，能夠有效的提升螺絲刀與圓形端頭之間的接觸面，避免反復的拆裝導致圓形端頭與螺絲刀之間出現打滑的現象，減小了圓形端頭的磨損、提升了使用壽命。
03. 一種防拆卸的螺絲釘及拆裝工具 [ CN218644618 ] :
本實用新型公開一種防拆卸的螺絲釘及拆裝工具，所述螺絲釘包括連接的螺釘頭和螺杆，所述螺釘頭遠離所述螺杆的一側表面上開設有至少一個的凹槽，所述凹槽位於該側表面的邊緣處，且所述凹槽的一端貫穿於該側表面端面，所述凹槽的另一端向所述螺釘頭的中心方向延伸以形成有便於拆裝的卡合面；所述拆裝工具包括依次連接的把手、連接部和卡合部，所述卡合部上設置有與所述凹槽對應且適配的凸塊，所述凸塊上具有與所述卡合面配合的接觸面。本實用新型解決了現有模組與主機模組倉的安裝存在經常掉落、影響主機使用的技術問題。
----
