2023-10-No1-扣件專利新訊

余征諴 更新於 2023-10-12 11:56:56.52

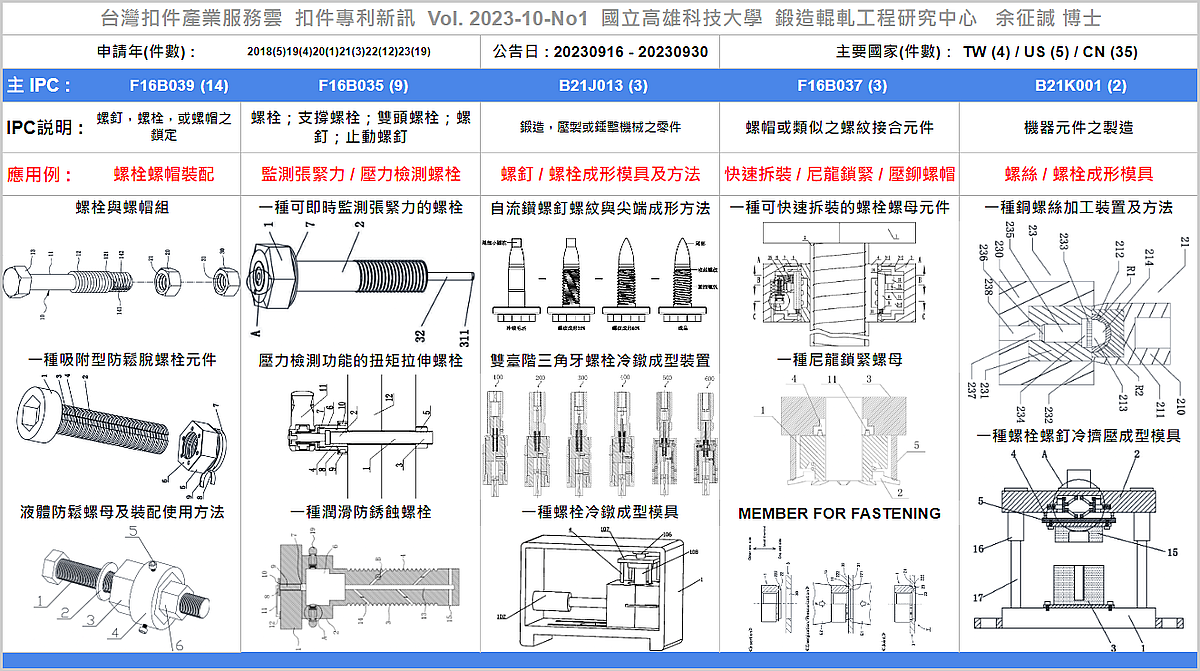

2023-10-No1-扣件專利新訊


余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心



各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件專利新訊 (2023-10-No1)：



全球專利資料庫近期公告44筆扣件新專利，公告日介於20230916至20230930間，申請國件數分別為台灣4件、美國5件與中國35件，專利權人包括台灣的『德商毅結特有限兩合公司、訊凱國際股份有限公司、列支敦斯登商希爾悌股份有限公司、何人東』;美國的『TOYOTA JIDOSHA KABUSHIKI KAISHA、KABUSHIKI KAISHA TOYOTA CHUO KENKYUSHO、ILLINOIS TOOL WORKS INC.、Hilti Aktiengesellschaft、Dudley Scott Baesler、BÖLLHOFF VERBINDUNGSTECHNIK GMBH』與中國的『賓科汽車扣件（崑山）有限公司、內德史羅夫緊固件（崑山）有限公司、通用汽車環球科技運作有限公司、四川賽泰克工業技術有限公司、無錫安士達五金有限公司 、靖江市飛天緊固件製造有限公司、惠州卓越緊固系統有限公司 … 』等專利權人(完整專利權人請詳參專利清單)。


本期以『螺釘，螺栓，或螺帽之鎖定』(F16B039) 分類號為主，聚焦在『螺栓與螺帽組、一種鎖緊效果好的螺釘螺母元件、一種螺帽防鬆裝置、一種吸附型防鬆脫螺栓元件、一種具有限位功能的防震螺栓、一種便於拆卸的防鬆螺栓、反壓力式防鬆螺母、一種預緊螺母、利用嵌入的緊固裝置、防卸防鬆一體式自鎖雙螺母、一種半花齒尖尾螺釘、浮動螺絲、液體防鬆螺母及裝配使用方法、輪轂鎖定螺母組件』等專利。


其餘分類號及代表專利依序為：

(1) F16B035：一種對鎖螺絲、一種可即時監測張緊力的螺栓、一種高強度緊固件結構、一種斷裂後便於拆卸的螺栓元件、具有壓力檢測功能的扭矩拉伸螺栓結構、異形組合螺栓的成型裝置、一種防鬆動螺栓結構、一種潤滑防銹蝕螺栓、一種防鬆脫緊固元件、。

(2) B21J013：用於自流鑽螺釘杆部螺紋與尾部尖端滾壓成形方法、雙臺階三角牙螺栓的冷鐓成型裝置以及製造方法、一種螺栓冷鐓成型模具。

(3) F16B037：一種可快速拆裝的螺栓螺母元件、一種尼龍鎖緊螺母、MEMBER FOR FASTENING AND METHOD OF MANUFACTURING SAME。

(4)B21K001：一種銅螺絲加工裝置及方法、一種螺栓螺釘冷擠壓成型模具等專利。
(完整專利資訊請參閲專利清單。)


----
#參考資料：

[1] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-10-No1, https://bit.ly/FastenerNewPatent202310No1

[2] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-10-No1, 專利清單 EXCEL, https://bit.ly/FastenerNewPatent202310No1List

[3] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-10-No1, 專利説明書 PDF, https://bit.ly/FastenerNewPatent202310No1PDF

----
(點擊開啓全文: https://bit.ly/FastenerNewPatent202310No1 )
----
Tag : #Fasteners, #Patent, #Review .
----



一、以『螺釘，螺栓，或螺帽之鎖定』(F16B039)為主要IPC分類號之扣件相關專利：



本項分類號(F16B039)之專利包括『螺栓與螺帽組、一種鎖緊效果好的螺釘螺母元件、一種螺帽防鬆裝置、一種吸附型防鬆脫螺栓元件、一種具有限位功能的防震螺栓、一種便於拆卸的防鬆螺栓、反壓力式防鬆螺母、一種預緊螺母、利用嵌入的緊固裝置、防卸防鬆一體式自鎖雙螺母、一種半花齒尖尾螺釘、浮動螺絲、液體防鬆螺母及裝配使用方法、輪轂鎖定螺母組件』等專利，以下為本期專利摘要說明。

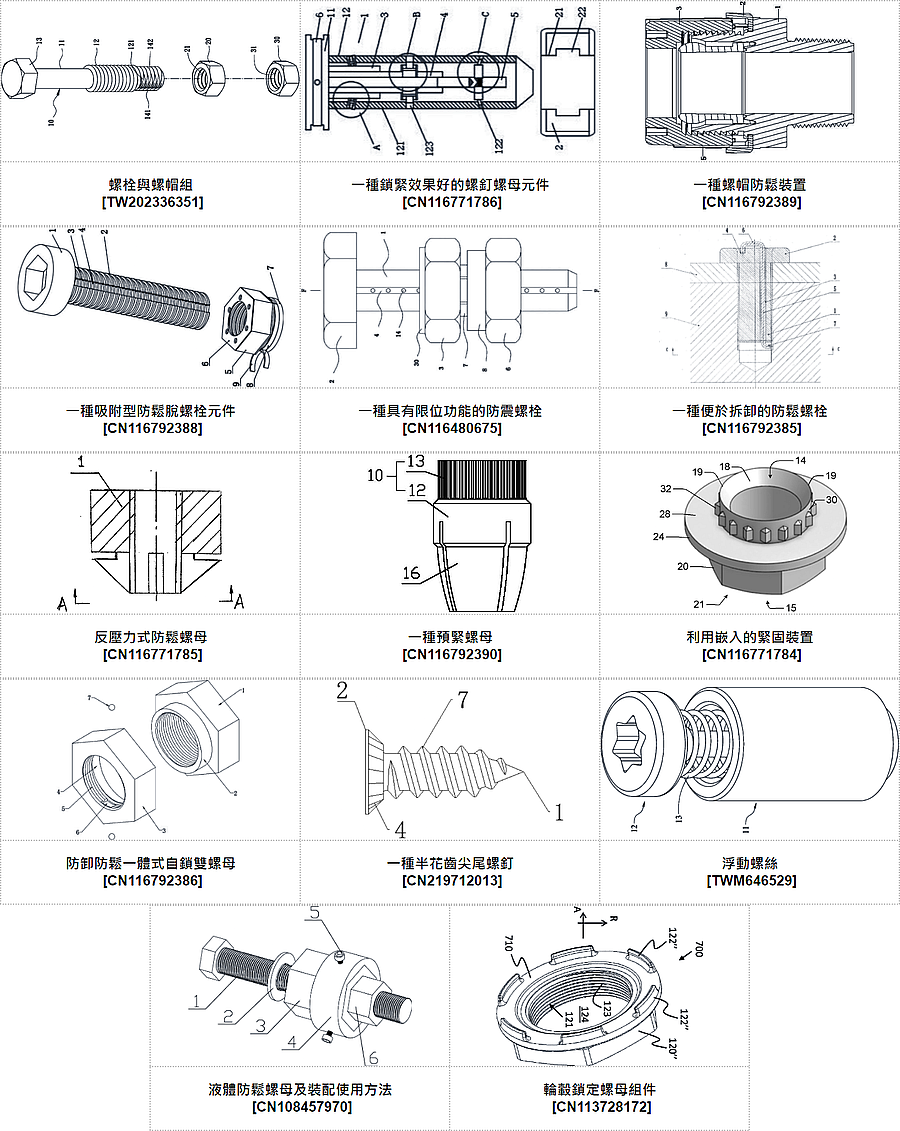

#專利代表圖 :

----

#專利摘要：



01. 螺栓與螺帽組 [ TW202336351 ] :

本發明為一種螺栓與螺帽組，供組設在一工件的孔，其包含有一螺栓、一第一螺帽及一第二螺帽，該螺栓具有一正常螺紋，在正常螺紋前側設有橫向螺紋，該橫向螺紋具有多個平行排列的右橫螺紋及左橫螺紋，該些左橫螺紋與該些右橫螺紋凸設在螺栓徑向的相反方向，且互相在交錯位置，該第一螺帽具有與正常螺紋同向的第一內螺紋，該第二螺帽具有與正常螺紋反向的第二內螺紋，組合時，該第一螺帽螺接在正常螺紋，而第二螺帽螺接在橫向螺紋，該第二螺帽抵掣該第一螺帽以防止鬆脫，以解決傳統螺栓與螺帽組易鬆脫問題。



02. 一種鎖緊效果好的螺釘螺母元件 [ CN116771786 ] :

本發明提供了一種鎖緊效果好的螺釘螺母元件，包括螺釘本體和螺母本體，所述螺釘本體包括頭部和杆部，所述杆部外部設有與螺母本體適配的外螺紋，杆部從上往下的方向上，所述杆部內部依次設有氣動伸縮元件三、氣動伸縮元件二和氣動伸縮元件一，且所述氣動伸縮元件三、氣動伸縮元件二和氣動伸縮元件一的外部分別對應設有傾斜向上端、水準端和傾斜向下端，傾斜向上端、水準端和傾斜向下端在充氣過程中延伸到待緊固件內壁，實現待緊固件的緊固，採用多層緊固方式，防止出現螺釘螺母使用過程中出現螺紋反向旋轉甚至脫落的現象，提高緊固效果。



03. 一種螺帽防鬆裝置 [ CN116792389 ] :

本發明公開了一種螺帽防鬆裝置，包括本體，所述本體上安裝有防鬆圈，所述本體上端螺紋連接螺帽，所述防鬆圈通過螺帽限位於本體上，所述防鬆圈上設有單向齒，所述螺帽下端外側設有螺帽筋條，所述單向齒咬合螺帽筋條。本裝置的防鬆圈上設有單向齒，配合螺帽上的螺帽筋條，既可以使螺帽安裝時順利到達鎖緊位置，而當螺帽如果出現反向力時防鬆圈裡面的單向齒與螺帽筋條又可以相互咬合形成對抗力，起到防鬆的目的。



04. 一種吸附型防鬆脫螺栓元件 [ CN116792388 ] :

本發明涉及緊固件領域，公開一種吸附型防鬆脫螺栓元件，包括螺栓和螺母，螺栓包括頭部和螺杆，螺母包括與螺杆配合的螺母本體以及於螺母本體遠離頭部的一端同心轉動設置的配合環，螺母本體靠近頭部的一端設置有吸附口，螺母本體內設置有儲氣腔，在儲氣腔內密封伸縮設置有可驅使吸附口在常壓和負壓之間進行切換的活塞元件，活塞元件遠離頭部的一端與配合環相對轉動配合，在螺杆和配合環之間設置有當配合環隨螺母本體移動至指定位置時實現兩者鎖止的鎖止機構，當配合環與螺杆鎖止時，螺杆相對螺母本體繼續頂進，吸附口的負壓呈逐漸增加的趨勢，上述螺栓元件中，螺母和螺栓之間通過擰緊、吸附鎖止三重鎖緊在裝配物件上，顯著提升裝配的牢固性和穩定性。



05. 一種具有限位功能的防震螺栓 [ CN116480675 ] :

本發明涉及螺栓領域，尤其涉及一種具有限位功能的防震螺栓，它主要解決了現有技術中防震螺栓的使用便利性的問題，包括螺栓本體、螺母以及止推機構，螺栓本體包括螺杆以及設於螺杆一端的螺帽，螺杆的圓周外表面上設有至少兩條滑槽，各滑槽均沿螺杆的軸向方向分佈，止推機構包括止推件、止推螺母，止推件包括套環以及至少兩個卡塊，各卡塊沿套環的軸向方向分佈，卡塊的外表面設有第一傾斜面，並且該第一傾斜面由套環向外逐漸降低，第一傾斜面上並排設有若干個凸牙，鎖緊時，止推件套設於螺杆上，止推件的卡塊嵌設於滑槽內，通過止推螺母與螺杆螺紋連接，推動止推件向螺母靠近，並通過卡塊上的凸牙卡置於螺母的內牙，實現螺母定位。



06. 一種便於拆卸的防鬆螺栓 [ CN116792385 ] :

本發明公開了一種便於拆卸的防鬆螺栓，屬於連接與緊固技術領域。包括螺栓、防鬆件；所述螺栓內部設置有不與中軸線重合的通孔，所述防鬆件中部設置在通孔中，其上端伸出螺杆頭部並折彎形成彈性把手，其末端伸出至螺栓杆部下方並折彎形成防鬆撐杆；當螺栓將工件固定住並旋緊後，轉動彈性把手，防鬆撐杆端部開始作遠離螺杆軸心的偏轉後，在扭力作用下牢牢抵住需要固定的工件，達到防鬆目的；當釋放彈性把手後防鬆撐杆鬆脫，螺栓即可正常拆卸。本發明的一種便於拆卸的防鬆螺栓，製造簡單成本低廉，即解決了現有機械防鬆螺栓自鎖能力較低，常常發生鬆動的問題，又解決了膠合防鬆螺栓不易拆卸的問題；完美的解決了防鬆和易拆卸這一相互矛盾的問題。



07. 反壓力式防鬆螺母 [ CN116771785 ] :

本發明公開了一種包括上壓螺母(1)和墊子(2)的反壓力防鬆螺母，上壓螺母(1)上面部分與現有螺母相同，與此相聯的下面部分是被切開為四份的斜台；而在它下面墊著的是墊子(2)，墊子(2)上的圓臺與上面的斜台相吻合；當螺栓穿過被緊固的二件零部件後，放入墊子(2)，旋緊上壓螺母(2)後，二件零部件被壓緊。這時，斜台產生變形後，其上面的螺紋擠壓螺栓上的螺紋，螺栓和螺母難以鬆開。



08. 一種預緊螺母 [ CN116792390 ] :

本發明公開了一種預緊螺母，包括套筒結構的預緊螺母本體，預緊螺母本體上設有插入腔，預緊螺母本體的外壁上設有預緊螺母連接部和預緊螺母驅動部；預緊螺母連接部上設有用於與大螺母螺紋連接的外螺紋；預緊螺母驅動部上設有用於驅動部件從預緊螺母側向驅動預緊螺母旋轉的傳動結構。本發明公開的預緊螺母有效的消除了插頭與預緊螺母的間隙，使採用具有本發明公開的預緊螺母的機械接頭進行預製混凝土樁連接時，在受到拉拔力、剪切力或彎曲力作用時，預製混凝土樁連接處也不會開裂並產生裂縫。



09. 利用嵌入的緊固裝置 [ CN116771784 ] :

一種用於連接第一零件和第二零件的緊固件包括本體，該本體包括第一本體部分、第二本體部分、凸緣，該凸緣佈置在第一本體部分和第二本體部分之間並從本體徑向向外延伸。孔沿軸向方向延伸穿過本體並且包括具有螺紋的內表面。多個花鍵從第二本體部分徑向向外延伸並且被構造成在第二本體部分插入到第一零件中的開口中時防止旋轉。在第二本體部分處通向孔的開口限定同心邊緣和從同心邊緣延伸的傾斜面。



10. 防卸防鬆一體式自鎖雙螺母 [ CN116792386 ] :

本發明屬於自鎖螺母技術領域，尤其涉及一種防卸防鬆一體式自鎖雙螺母，包括：主螺母，止動螺母，止動槽，鋼珠，主螺母的一端設有偏心凸台；止動螺母的一端設有偏心凹槽，偏心凹槽的內徑與偏心凸台的外徑相同，主螺母和止動螺母上具有同軸且內徑相同的螺紋孔；止動槽開設在止動螺母螺紋孔的內壁上，止動槽的底面為一段直徑小於螺紋孔內徑的圓弧段；鋼珠可在止動槽中活動，鋼珠可部分伸出止動槽，當鋼珠位於螺紋孔的遠心點時，鋼珠完全退入止動槽中；與現有技術相比，本發明的螺母在實現偏心自鎖的同時還兼具防盜的功能，適用於鐵塔、橋樑等安裝場合。



11. 一種半花齒尖尾螺釘 [ CN219712013 ] :

本實用新型公開了一種半花齒尖尾螺釘，包括螺柱，螺柱的頂部設有螺釘頭部，螺釘頭部與螺柱為一體成型結構，螺釘頭部的下端設有橡膠圈，螺釘頭部的外表面設有多個半花齒。該裝置具有通過過螺釘頭部上設有十六個半花齒增加螺釘頭部使用裝配時摩擦力，避免出現打滑現象，從而進一步提高了螺釘整體的安裝穩定性。



12. 浮動螺絲 [ TWM646529 ] :

一種浮動螺絲包含一套筒及一螺合件。套筒包含一筒身部及至少一限位凸部。筒身部具有一內壁面。內壁面圍繞出一容置空間。至少一限位凸部凸出於內壁面，並形成一通道。通道的直徑小於容置空間的直徑。螺合件包含一頭部、一頸部及一螺柱部。頸部連接頭部與螺柱部，且頸部的直徑小於頭部的直徑與通道的直徑。頸部穿過通道，且頭部與螺柱部分別位於至少一限位凸部的相對兩側。其中，螺柱部包含一粗徑段及一窄徑段。粗徑段連接於頸部。窄徑段連接於粗徑段，且通道的直徑小於粗徑段的大徑，並大於等於窄徑段的大徑與粗徑段的小徑。



13. 液體防鬆螺母及裝配使用方法 [ CN108457970 ] :

本發明公開了液體防鬆螺母及裝配使用方法，它包括用於盛放剪切增稠液體的螺母杯套；在螺母杯套的內腔安裝有用於對剪切增稠液體進行封堵的螺母體；所述螺母體和螺母杯套的外部套裝有用於防止兩者轉動的鎖緊結構；所述螺母杯套、螺母體和螺杆相配合所構成的腔體內部盛放有剪切增稠液體。此液體防鬆螺母通過將剪切增稠液體和螺母元件相配合，用於螺栓固定連接，保證了螺栓螺母配合在收到劇烈衝擊或者振動時，能夠起到很防鬆目的。



14. 輪轂鎖定螺母組件 [ CN113728172 ] :

一種用於將車輛輪轂保持就位的輪轂鎖定螺母組件。該輪轂鎖定螺母元件包括輪轂鎖定螺母和配合部件，該輪轂鎖定螺母被佈置成在配合位置上與該配合部件配合。該輪轂鎖定螺母包括限定中央孔的周向內壁，該內壁具有螺紋部分。該輪轂鎖定螺母或配合部件二者中的一個包括至少一個彈性部分，該至少一個彈性部分適於在受到由該配合部件或輪轂鎖定螺母二者中的另一個所提供的外力時能夠從中央孔向外在徑向方向上移動。該至少一個彈性部分具有用於接收所述外力的接合區域，其中，該接合區域位於所述螺紋部分的徑向外側。


----



二、以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035)為主要IPC分類號之扣件相關專利：



本項分類號(F16B035)之專利包括『一種對鎖螺絲、一種可即時監測張緊力的螺栓、一種高強度緊固件結構、一種斷裂後便於拆卸的螺栓元件、具有壓力檢測功能的扭矩拉伸螺栓結構、異形組合螺栓的成型裝置、一種防鬆動螺栓結構、一種潤滑防銹蝕螺栓、一種防鬆脫緊固元件』等專利，以下為本期專利摘要說明。

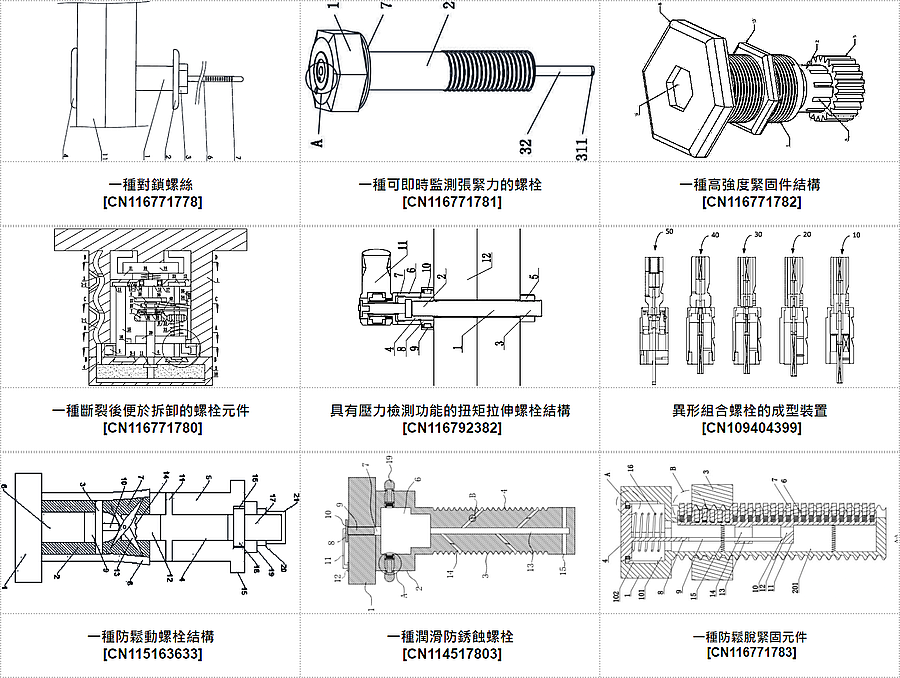

#專利代表圖 :

----

#專利摘要：



01. 一種對鎖螺絲 [ CN116771778 ] :

本發明一種對鎖螺絲由螺套、螺杆、螺帽、螺杆頭、墊片、牽引繩、過度台、粘膠及隔離紙構成。其螺套、螺帽合為一構件，螺帽中心有通孔，該通孔與螺套的螺紋孔相貫通；螺杆、螺杆頭合為一構件，螺杆的螺紋端部與牽引繩相連接，同時其連接區存有逐步收小的過度台；螺杆頭靠螺紋側附有粘膠，在粘膠的外側有隔離紙保護。使用時撕下粘膠隔離紙、牽引繩及螺杆穿過需要鎖合的物件，拉動牽引繩使螺杆頭上的粘膠與鎖合物粘合，防止在鎖合時出現螺杆向後方退讓，同時可以防止螺杆與螺套同步旋轉；沿牽引繩套進墊片、螺套，拉住牽引繩防止螺杆向後方退讓，同時在牽引繩、過度台的牽引下螺套與螺杆對齊並旋轉咬合，鎖緊後除去牽引繩。



02. 一種可即時監測張緊力的螺栓 [ CN116771781 ] :

本發明公開了一種可即時監測張緊力的螺栓，涉及緊固件相關技術領域，包括螺帽和螺杆，螺帽和螺杆設置有監測機構，監測機構包括導光柱、色管、第一彈性件和導光條，螺帽安裝有色盤，螺帽設置有定位指針，在螺栓旋緊時，導光柱和色管的下端接觸螺孔孔底，持續轉動螺栓使色管在孔洞內向上移動，完成安裝後，通過手電筒往螺帽的孔洞內打光，射入導光柱後透過色管改變顏色，變色光通過導光條在螺帽上端進行顯示，轉動色盤使導光條顯示的顏色與定位指標對齊，監測時，再次用手電筒往螺帽的孔洞內打光，導光條發出的顏色與定位指標指向色盤的顏色一致，即表示螺栓緊固，解決了現有的螺栓無法即時監測螺栓的張緊力，無法監測到螺栓是否產生鬆動的問題。



03. 一種高強度緊固件結構 [ CN116771782 ] :

本發明公開了一種高強度緊固件結構，包括螺杆、延伸段、螺栓柱、梅花端頭、梅花旋轉套、三角滑槽以及三角卡條，所述延伸段一體式設置在螺杆的底部，且所述延伸段的底部通過機床加工有螺道，所述螺栓柱螺紋安裝在螺道之中，所述梅花端頭一體式設置在螺栓柱的底部，所述梅花旋轉套套裝在梅花端頭的外圈上，所述三角滑槽開設在延伸段以及梅花端頭的外壁上，所述三角卡條一體式設置在梅花旋轉套的內壁上。該高強度緊固件結構，通過螺栓柱、梅花端頭、梅花旋轉套、三角滑槽、三角卡條的設計和使用，可以有效的解決由於安裝空間限制不方便施力和使用工具而造成安裝固定工作受到阻礙的問題。



04. 一種斷裂後便於拆卸的螺栓元件 [ CN116771780 ] :

本發明公開了一種斷裂後便於拆卸的螺栓元件，包括螺栓本體，第一單向軸承外環上固定套有第一齒環，螺栓本體內貼合旋轉設有筒體，筒體底面開有燕尾槽，燕尾槽內貼合滑動設有燕尾塊，燕尾塊側壁固定連接有第一壓縮彈簧，第一壓縮彈簧設置在燕尾槽內，內螺紋筒正上方設有T形螺紋杆，T形螺紋杆橫杆截面為圓形，T形螺紋杆豎杆底端穿過內螺紋筒，T形螺紋杆豎杆套有第二壓縮彈簧，第二壓縮彈簧設置在T形螺紋杆橫杆與內螺紋筒之間，筒體頂面固定連接有兩U形杆，間接實現對斷裂後的螺栓本體的反復敲打，實現生銹後的螺栓本體發生晃動，便於螺栓本體的取出，增加內齒環與筒體之間連接的穩定強度，便於螺栓本體穩定取出，滿足使用需求。



05. 具有壓力檢測功能的扭矩拉伸螺栓結構 [ CN116792382 ] :

本發明涉及螺母和螺栓載荷測試領域，具體涉及一種具有壓力檢測功能的扭矩拉伸載荷螺栓結構。它裡面為雙螺紋螺紋套，外側為城堡圓螺母，在雙螺紋套的下部套有帶內花鍵的輻型壓力測試墊環，城堡圓螺母下端與輻型壓力測試環的上端面接觸；輻型壓力測試環安裝有壓力檢測裝置。本發明的具有壓力檢測功能的扭矩拉伸螺栓結構，使用時將螺杆穿過法蘭，旋緊扭矩拉伸載荷螺母、下螺母進行扭矩固定；然後旋轉拉伸載荷螺母的外圈城堡圓螺母，讓城堡圓螺母推動輻型壓力測試墊環擠壓法蘭上表面，形成拉伸力，進一步提高螺栓緊固效果，具有高效、安全、可靠的特點。同時，能夠時刻檢測螺栓受到的載荷，方便工作人員獲取設備的工作狀態，方便對設備進行維護。



06. 異形組合螺栓的成型裝置 [ CN109404399 ] :

本發明公開了一種異形組合螺栓的成型裝置，該異形組合螺栓包括第一直杆、大法蘭、第二直杆、第三直杆和六角部，其中，第三直杆上設置有小法蘭，該成型裝置包括：用於成型出異形組合螺栓的毛坯件的冷鐓機，用於清洗所述毛坯件的清洗機，用於對所述毛坯件割尾和車溝槽的機械加工設備，用於對異形組合螺栓進行熱處理的熱處理設備，用於對熱處理後的異形組合螺栓進行搓牙和套墊片的搓牙機以及用於對搓牙後的異形組合螺栓進行表面塗覆的塗覆設備。本發明採用冷鐓的方式成型出異形組合螺栓的毛坯件，保證了線材內金屬流線的完整性，進而大大增強了產品的強度，大大提高了生產效率和材料利用率。



07. 一種防鬆動螺栓結構 [ CN115163633 ] :

本發明公開了一種防鬆動螺栓結構，包括底板、墊圈套、壓板、插杆以及上螺柱，底板的頂部設置有中柱、對稱設置在中柱前後端的兩個半螺柱以及對稱設置在中柱兩側的兩個膨脹片；墊圈套套設在中柱外側且墊圈套的底端；在中柱的頂端開設有沉槽，壓板水準設置在沉槽內並與中柱上下滑動連接，在壓板的中部豎直設置有頂柱；插杆上設置有壓環，插杆的底端插入半螺柱、膨脹片以及中柱形成的空間內，在位於壓環下方的插杆底端開設有槽口，在槽口內設置有呈X型分佈並與插杆通過固定銷鉸接的兩個夾扣，在位於固定銷上方的兩個夾扣之間設置有拉簧；上螺柱旋設於位於壓環上方的插杆上。本發明能夠有效的防止被緊固件鬆脫，保證了螺栓連接結構的可靠性。



08. 一種潤滑防銹蝕螺栓 [ CN114517803 ] :

本發明公開了一種潤滑防銹蝕螺栓，包括螺栓帽，所述螺栓帽底端固定連接有連接塊，所述連接塊內設置有儲油腔，所述儲油腔上端設置有進油孔，所述儲油腔底端設置有導油通道，所述導油通道側面設置有側出油通道，所述儲油腔兩側對稱設置有側孔，所述側孔內活動卡接有活塞板，所述活塞板側面通過連接柱固定連接有按壓頭。該種潤滑防銹蝕螺栓可通過進油孔向儲油腔內部加注潤滑油，潤滑油可順著導油通道流出，並隨著側出油通道和下出油通道緩慢流入到螺栓的端部和側面上，防止螺栓在使用過程中銹蝕，利用氣流加快導油通道內的潤滑油流速，保證潤滑油對螺栓的充分潤滑作用。



09. 一種防鬆脫緊固元件 [ CN116771783 ] :

本發明涉及緊固件領域，公開一種防鬆脫緊固元件，包括螺栓和螺母，螺栓包括頭部和螺杆，頭部設置有防塵驅動部，防塵驅動部包括於頭部設置的截面呈非圓的驅動槽以及彈性伸縮設置的可擋住驅動槽並與頭部端面齊平或露出驅動槽的防塵塊，螺杆內部設置有容置槽且螺杆側壁沿其軸向凹陷有與容置槽連通的配合槽，在容置槽內彈性伸縮設置有與配合槽插接配合的伸縮部，在伸縮部遠離容置槽的一端沿螺杆軸向間隔彈性伸縮設置有若干限位塊，在伸縮部和防塵塊之間設置有一隨著防塵塊的收縮實現伸縮部的同步伸縮且隨著防塵塊的伸出復位實現伸縮部的伸出復位的聯動機構，該緊固元件具備防塵以及防鬆脫的功能，拆裝以及操作便捷。

----



三、以『鍛造，壓製或錘擊機械之零件』(B21J013)為主要IPC分類號之扣件相關專利：



本項分類號(B21J013)之專利包括『用於自流鑽螺釘杆部螺紋與尾部尖端滾壓成形方法、雙臺階三角牙螺栓的冷鐓成型裝置以及製造方法、一種螺栓冷鐓成型模具』等專利，以下為本期專利摘要說明。


#專利代表圖 :

----

#專利摘要：



01. 用於自流鑽螺釘杆部螺紋與尾部尖端滾壓成形方法 [ CN116765306 ] :

一種用於自流鑽螺釘杆部螺紋與尾部尖端滾壓成形方法，通過滾壓模具對冷鍛毛坯的螺釘杆部進行螺紋初步成形後，切割螺釘尾部的小圓柱並在滾壓模具上同步漸進完成尾部修形，最後進行螺釘杆部螺紋最終成形。本發明在常溫下實現螺釘杆部螺紋與尾部尖端同模滾壓成形以及特定形狀的自流鑽螺釘尾部控制成形。



02. 雙臺階三角牙螺栓的冷鐓成型裝置以及製造方法 [ CN110238339 ] :

本發明公開了一種雙臺階三角牙螺栓的冷鐓成型裝置以及製造方法，該冷鐓成型裝置包括冷鐓機，以及安裝於所述冷鐓機上的模具組件。本發明可以以多冷鐓工位配合一次性的完成雙臺階三角牙螺栓的成型件加工，從而保證成型件的尺寸更加穩定，替代了該成型件現有的兩次機加工生產方式，節省大量的人工作業成本，同時可以節省25％的原材料，此外，該成型件直接冷鐓成形，可以保證成型件的金屬線條完整，提高了成型件的強度。



03. 一種螺栓冷鐓成型模具 [ CN219746209 ] :

本實用新型涉及螺栓生產技術領域，具體為一種螺栓冷鐓成型模具，包括基座，基座的一側內內壁上固定連接有第一模座，基座遠離第一模座的一側內壁上設有第一液壓伸縮杆，第一液壓伸縮杆的活動端固定連接有與第一模座相對應的第二模座，第一模座與第二模座相對的一側外壁上均開設有半模腔，當第一模座與第二模座相貼合時，兩個半模腔合攏形成主模腔，基座的內頂壁上設有第二液壓伸縮杆。本實用新型通過第一液壓伸縮杆帶動第二模座反向運動，使主模腔分開，失去主模腔包裹的螺栓會站立不穩傾倒，掉落在出料口內進行出料，無需人工手動拿取，提高工作效率。

----



四、以『螺帽或類似之螺紋接合元件』(F16B037)為主要IPC分類號之扣件相關專利：

本項分類號(F16B037)之專利包括『一種可快速拆裝的螺栓螺母元件、一種尼龍鎖緊螺母、MEMBER FOR FASTENING AND METHOD OF MANUFACTURING SAME』等專利，以下為本期專利摘要說明。


#專利代表圖 :

----

#專利摘要：



01. 一種可快速拆裝的螺栓螺母元件 [ CN116792384 ] :

本發明公開了一種可快速拆裝的螺栓螺母元件，包括螺栓，T形滑杆豎杆底端截面為弧面，T形滑杆豎杆穿出第一桶體並插入一第二凹槽中，T形滑杆豎杆與第一桶體滑動連接，第一桶體頂面固定連接有限位板，底端單向軸承底面固定連接有多個多節伸縮杆，多節伸縮杆底端與弧形齒條頂面固定連接，第二齒塊齒的截面形狀為直角三角形，滑槽內設有第二復位彈簧，筒體底面開有通孔，通孔與第二燕尾槽相通，第一弧形板的壁厚為3mm‑5mm，T形齒條採用合金鋼材料製作，能夠實現螺栓和螺紋板之間的快速拆裝的同時實現對罩體的的鎖死，間接實現對螺栓的鎖死，提高設備的穩定性，拆裝過程省時省力，滿足使用需求。



02. 一種尼龍鎖緊螺母 [ CN109458389 ] :

本發明提出了一種尼龍鎖緊螺母，包括鎖緊螺母體、鎖緊套、驅動螺母體、尼龍墊圈和壓緊罩，所述鎖緊螺母體的下方設有限位部，所述限位部上安裝有鎖緊套，所述鎖緊套的周向均設有鎖定卡，所述驅動螺母體的內壁安裝有尼龍墊圈，所述尼龍墊圈的下端面開設有第一卡槽，所述鎖緊螺母體的頂部設有驅動部，所述驅動部為環形體，所述驅動部與第一卡槽配合控制尼龍墊圈的內圈徑向內縮，所述驅動螺母體的下方設有壓緊罩，所述壓緊罩與鎖定卡相配合，採用鎖緊螺母與驅動螺母體進行配合，具有良好的鎖緊效果，不易發生鬆動。



03. MEMBER FOR FASTENING AND METHOD OF MANUFACTURING SAME [ US20230296125 ] :

一種透過利用從形成有內螺紋的主體延伸至鋁基材上的具有用於螺母的安裝孔的面板的管狀接合部接合螺母來製造用於緊固的構件的方法。 接合部具有：具有凹凸形狀的外周面的防轉部；以及從防轉部向一側延伸的引導部。 將引導部插入安裝孔後，透過與螺帽兩端面側接觸的電極對螺帽進行通電。 然後螺母發熱，安裝孔的周邊被加熱並軟化。 當用電極對螺帽施壓時，防旋轉部咬入安裝孔，並且引導部的一端部被鉚接而成為面板的一個表面側上的保持部。



A method of manufacturing a member for fastening by joining a nut with a tubular joint portion extending from a main body formed with an internal thread to a panel with a mounting hole for the nut on an aluminum base material. The joint portion has a rotation-preventing portion with a concave and convex shaped outer peripheral surface and a guide portion extending from the rotation-preventing portion to one side. After the guide portion is inserted into the mounting hole, the nut is energized by electrodes in contact with both nut end surface sides. The nut then generates heat, and the periphery of the mounting hole is heated and softened. When the nut is pressurized with the electrodes, the rotation-preventing portion bites into the mounting hole, and the one end portion of the guide portion is swaged to become a retaining portion on one surface side of the panel.



----



五、以『機器元件之製造』(B21K001)為主要IPC分類號之扣件相關專利：

本項分類號(B21K001)之專利包括『一種銅螺絲加工裝置及方法、一種螺栓螺釘冷擠壓成型模具』等專利，以下為本期專利摘要說明。

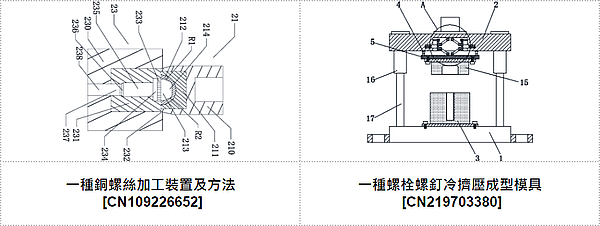

#專利代表圖 :

----

#專利摘要：



01. 一種銅螺絲加工裝置及方法 [ CN109226652 ] :

本發明一種銅螺絲加工裝置，包括第一上模具、第二上模具、下模具和機床。第一上模具包括第一上模體及第一模芯、第二模芯，第一模芯為圓柱形，內部設有半球形空腔，正好容納半球形的第二模芯，第二模芯的下端內部設有第三圓柱空腔和第四圓柱空腔。第二上模具包括第二上模體及第三模芯、第四模芯，第四模芯的下端內部設有扁柱空腔上連通第二圓柱空腔，第三模芯的下端內部設有圓台空腔，該圓台空腔向下開口連通第二圓柱空腔。下模具包括下模體及第五模芯，第五模芯從上端至下端依次設有齒柱空腔、第一圓柱空腔、螺絲柱空腔、第二倒圓台空腔、第五模芯空腔。本發明解決了現有加工裝置螺絲頂部不光滑、不能冷鐓一次成型、滿足不了生產要求的問題。



02. 一種螺栓螺釘冷擠壓成型模具 [ CN219703380 ] :

本實用新型公開了一種螺栓螺釘冷擠壓成型模具，包括底板，所述底板的頂部設定有頂板，所述底板的頂部設定有下模具，所述頂板底部靠兩側的前端與後端均固定安裝有阻尼器，四個阻尼器的底部固定安裝有安裝板，所述安裝板的底部設定有上模具，所述頂板底部的中心開設有矩形槽。該螺栓螺釘冷擠壓成型模具，通過阻尼器、彈簧、緩衝塊、活動板和活動連桿的互相配合，當上模具對下模具中的螺栓螺釘坯件進行冷擠壓時，安裝板向上移動將四個阻尼器擠壓，通過活動連桿將兩個活動板相背移動，從而活動板通過緩衝塊將凹槽內的彈簧壓縮，通過彈簧和阻尼器使上模具與下模具接觸時進行緩衝，避免該成型模具結構磨損。


----
若需專利檢索及分析服務，請洽國立高雄科技大學 鍛造輥軋工程研究中心。
TEL : 07-3814526 分機 15456  /  EMAIL : nkust.fastener@gmail.com
----
