2022-05-No2-扣件技術新訊

#技術主題：台階六角凸緣螺栓鍛造工法

余征諴博士 / 國立高雄科技大學鍛造輥軋工程研究中心

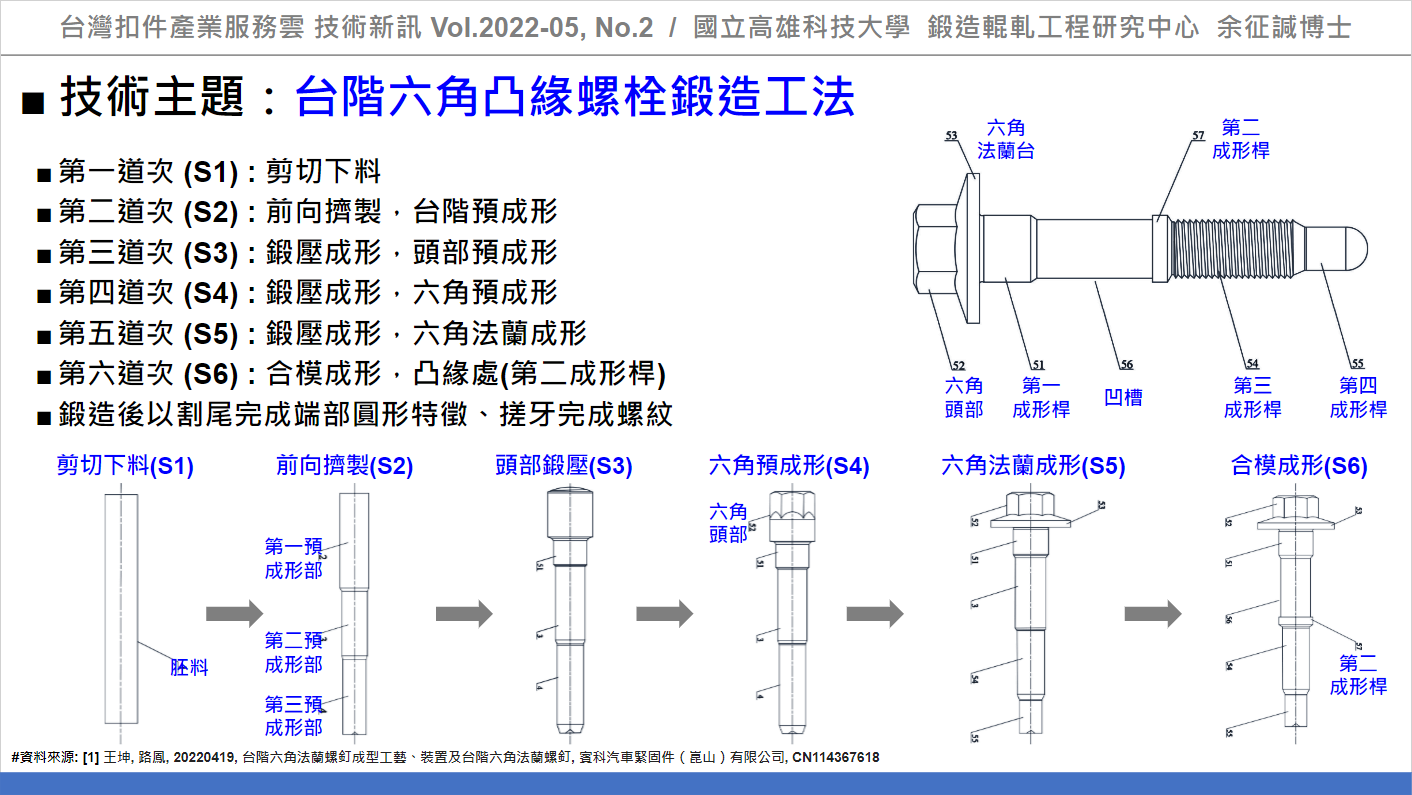

王等人 [1] 提出“台階六角凸緣螺栓鍛造工法”，透過六道次鍛造成形（道次説明如下所列），包括剪切下料、前向擠製、鍛壓成形及合模成形完成鍛件，再利用割尾完成端部圓形特徵、搓牙完成螺紋，即完成台階六角凸緣螺栓。

1. 第一道次 (S1) : 剪切下料

2. 第二道次 (S2) : 前向擠製，台階預成形
3. 第三道次 (S3) : 鍛壓成形，頭部預成形
4. 第四道次 (S4) : 鍛壓成形，六角預成形
5. 第五道次 (S5) : 鍛壓成形，六角法蘭成形
6. 第六道次 (S6) : 合模成形，凸緣處(第二成形桿)

7. 鍛造後分別以割尾完成端部圓形特徵、搓牙完成螺紋。

該技術利用多道次鍛造、割尾與搓牙，建立台階六角凸緣螺栓鍛造工法，能有效縮短產品開發週期，提高產品良率。可供扣件業者未來開發此類產品時，作製程設計參考，以評估模具、設備和相關成本。

----

#參考資料：

[1] 王坤, 路鳳, 20220419, 台階六角法蘭螺釘成型工藝、裝置及台階六角法蘭螺釘, 賓科汽車緊固件（崑山）有限公司, CN114367618

----
