2026-07-Q2-扣件專利趨勢分析

余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心



#本季專利趨勢摘要



2026 年第 2 季專利趨勢分析，共收錄 980 筆公告紀錄，公告量以 2026-05月的 400 筆最高；專利類型由發明 503 件（51.3%）與新型 476 件（48.6%）近乎各半構成，而申請年份以 2025 年的 633 件最集中，其中新型 464 件、發明 169 件，顯示新型案件明顯影響本季公告結構。創新來源與市場布局均以中國為主，中國申請人 635 件（64.8%），中國公告 677 件（69.1%）；技術焦點則集中於 F16B035、F16B039 與 F16B037 等螺栓、螺紋防鬆與螺母相關分類，前三群合計 361 件（36.8%）。整體而言，本季呈現「中國主導、緊固元件設計集中、申請人分散」的專利趨勢。



#參考資料：

[1] 台灣扣件產業服務雲, 扣件專利趨勢分析, Vol. 2026-07-Q2,  https://www.tw-fastener.com/tfsc/knowledge/BLP_1b99bd06-3ce0-4c01-939a-2d2caf39ed3f

[2] 台灣扣件產業服務雲, 扣件專利趨勢分析, Vol. 2026-07-Q2, 專利清單 EXCEL, https://docs.google.com/spreadsheets/d/1AKnuIpn_YxERV5QDblDhmm_7QZmF5ZHD/edit?usp=drive_link&ouid=112972152770097436121&rtpof=true&sd=true

----
Tag : #Fasteners, #Patent, #Review, #Bolt, #Nut, #Screw.
----



#分析與統計範圍



本報告使用 2026 年 4 月至 6 月。各項件數與占比以 980 筆公告紀錄為統計基礎；申請人、國家、IPC 與公告期別等維度共同呈現本季專利活動的結構與重點。



#公告件數在 5 月達到高點，2025 年申請案主導本季結構



每月兩期資料合併後，公告量依序為 2026-04 335 件、2026-05 400 件、2026-06 245 件。2026-05合計 400 件，形成本季最明顯的公告高點。

申請年 × 專利類型顯示，2025 年共 633 件，其中 model 464 件、invention 169 件；新型案件是 2025 年申請案集中出現在本季公告中的主要來源。



圖表：每月公告紀錄數



圖表：申請年與專利類型



#中國同時是最大創新來源與布局市場



申請人國家／地區以 CN 635 件（64.8%）居首，其後為 US 115 件、TW 40 件、DE 33 件及 JP 21 件。

市場布局依公告號國別碼計算，分布為 CN 677 件、US 131 件、EP 81 件、WO 46 件、TW 45 件。

創新來源與公告市場的結果方向一致，顯示中國同時主導本季的技術來源與權利布局。



圖表：申請人國家／地區

圖表：專利所屬國家



#申請人件數分散，競爭布局呈現多元化



主要申請人包括 The Boeing Company 9 件、賓科精密部件(中國)有限公司 8 件、伊利諾斯工具製品有限公司 7 件、東莞市帝星電子五金有限公司 7 件、廣東精諾五金實業有限公司 6 件、Illinois Tool Works Inc. 6 件、喜利得股份公司 5 件、ILLINOIS TOOL WORKS INC. 5 件、Hilti Aktiengesellschaft 5 件、江蘇銳螺金屬科技有限公司 5 件。最高申請人為 The Boeing Company，共 9 件；Top 10 申請人合計占 6.1%，HHI 為 0.002，呈現多家企業分散競爭的結構。

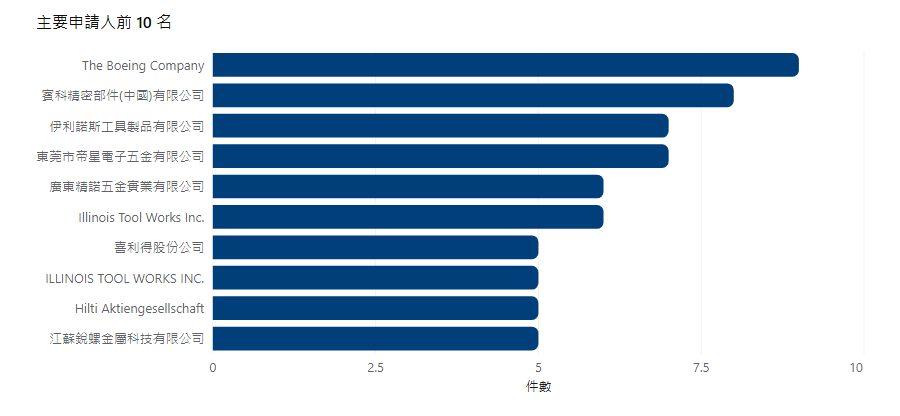

圖表：主要申請人前 10 名



#技術主軸集中在緊固元件設計，材料技術形成明確分支



主 IPC 細群前五大合計 496 件，占全部紀錄 50.6%。

F16B035、F16B039 與 F16B037 三群合計 361 件，占 36.8%，技術焦點主要落在螺栓、螺紋防鬆與螺母等緊固元件設計。



材料相關主 IPC 以 C04、C21、C22、C23 為分類範圍，共 13 件（1.3%）。

內容涵蓋材料、熱處理、表面處理與複合材料，反映扣件在強度、耐蝕、耐熱、氫脆及輕量化等性能方向的技術延伸。

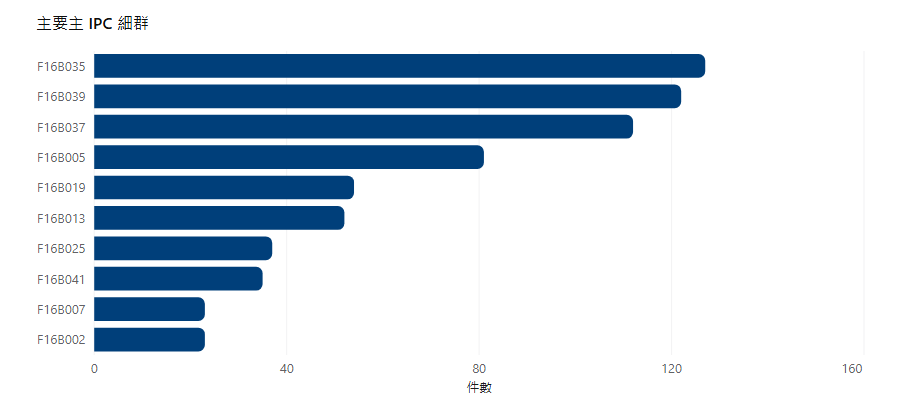

圖表：主要主 IPC 細群

#本季 IPC 月度走勢：5 月核心緊固技術同步升高，6 月集中度回落



本季總量前五大的主 IPC 細群在 4 月至 6 月合計分別為 4 月 176 件（占當月 52.5%）、5 月 206 件（占當月 51.5%）、6 月 114 件（占當月 46.5%）。5 月前五大分類件數隨整體公告量升至高點；6 月降至 114 件，且占當月比重降為 46.5%，顯示季末公告技術分布較 4、5 月分散。



F16B035（螺栓、螺釘）為 4 月 36 件（占當月 10.7%）、5 月 60 件（占當月 15.0%）、6 月 31 件（占當月 12.7%），5 月明顯升高後在 6 月回落，但 6 月占比仍高於 4 月。



F16B039（螺紋防鬆）為 4 月 38 件（占當月 11.3%）、5 月 58 件（占當月 14.5%）、6 月 26 件（占當月 10.6%），同樣在 5 月達到高點，6 月的件數與占比均低於 4 月。



F16B037（螺母與螺紋接合構件）為 4 月 41 件（占當月 12.2%）、5 月 42 件（占當月 10.5%）、6 月 29 件（占當月 11.8%）；其絕對件數隨 6 月總量下降，但月占比維持在約一成以上，是本季相對穩定的核心技術群。



相較之下，F16B005（板材或桿件接合）由 4 月 37 件（占當月 11.0%）、5 月 25 件（占當月 6.3%）、6 月 19 件（占當月 7.8%）；F16B019（無螺紋螺栓、銷與鉚釘）則為 4 月 24 件（占當月 7.2%）、5 月 21 件（占當月 5.3%）、6 月 9 件（占當月 3.7%）。兩群件數均由 4 月往 6 月下降，其中 F16B019 的月占比連續下滑。整體季內走勢顯示，5 月公告高峰主要集中在螺栓／螺釘、防鬆與螺母等核心緊固技術；到了 6 月，核心分類件數普遍回落，技術組合轉為較分散，但 F16B035 與 F16B037 仍維持相對較高的月占比。

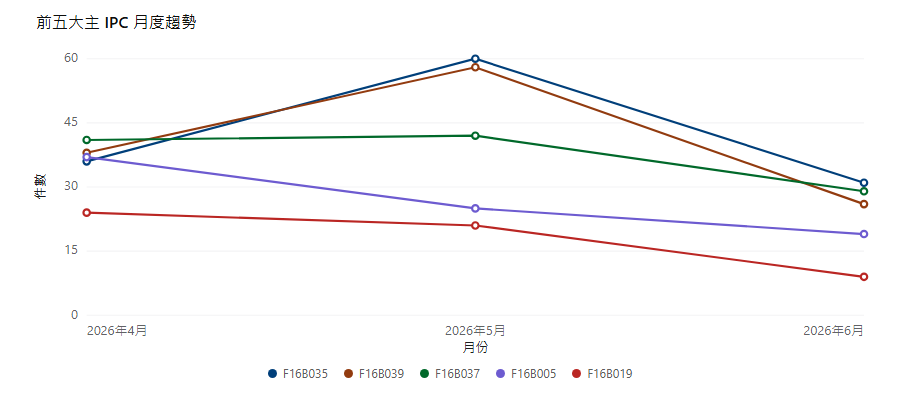

圖表：前五大主 IPC 月度趨勢



#主要扣件技術群的機構原理與功能



F16B035 涵蓋螺栓、雙頭螺柱、螺釘與止付螺釘，技術核心不只是外形變化，而是透過頭部、桿部、螺紋、肩部、錐面與墊片接觸面的幾何配置，控制鎖固扭矩如何轉換為軸向預緊力，以及剪切載荷、拉伸載荷與接觸壓力如何在接合處傳遞。這類設計也會處理定位精度、單面安裝、長度調整、密封與拆裝便利性。



F16B039 是螺釘、螺栓或螺母的防鬆技術。其工程問題是振動、衝擊、溫度循環或接合面嵌入造成預緊力衰減，進而使螺紋副產生相對轉動。常見機理包括增加螺紋或端面的摩擦阻力、利用彈性變形維持夾持力、以齒形或楔形表面形成機械咬合，以及用止動件、互鎖結構或雙螺母限制旋轉。



F16B037 涵蓋螺母及其他與螺紋接合的構件，重點在內螺紋元件如何被固定於薄板、封閉空間或只能單面作業的構件上。本群常見壓鉚螺母、拉鉚螺母、焊接螺母、托板螺母與螺紋嵌件；除了內螺紋強度，也同時處理抗旋轉、抗推出、密封、防裂與快速裝配。



其他主要技術群補足不同裝配場景：

• F16B005處理板、片、桿或管狀構件之間的接合與公差補償；
• F16B013聚焦錨栓、壁塞及膨脹固定件，利用膨脹、摩擦、形狀咬合或底切將拉拔力傳入基材；
• F16B019涵蓋無螺紋銷、鉚釘與盲鉚固定，適用於定位、抗剪與單面施工；
• F16B025則為自攻、自鑽或螺紋成形螺釘，藉由鑽尖、排屑槽與成形牙降低預鑽及攻牙工序。



本季呈現的技術方向



本季 F16B035 題名可見旋鉚型單面安裝盲螺栓、可調節長度汽車用螺栓與帶貼合錐形墊片螺栓，顯示產品設計同時面向安裝可達性、幾何補償、定位與載荷傳遞。F16B039 的防鬆螺釘、抗振防鬆互鎖螺母及帶擋條防鬆套元件，對應動態環境下的預緊力保持。



F16B037 中的密封雙層拉鉚螺母及電池包、汽車用壓鉚螺母與抽芯鉚接螺母，反映薄板、車用結構及電池包等場景對高效率安裝與密封可靠度的需求。



在裝配工法方面，

• F16B005 可見高強度鋼板連接件、公差補償緊固裝置與系留緊固件系統；
• F16B013 包括雙膨脹夾片錨栓及定位式膨脹螺栓；
• F16B019 則有高抗剪組合式圓柱銷與快速解鎖沉頭封閉鉚釘。
• F16B025 的不鏽鋼自鑽螺紋成形螺釘及雙排屑溝螺絲鑽刃，進一步把切削、排屑與鎖固整合於單一零件，呈現減少工序與提高自動化裝配效率的趨勢。



#材料相關專利：從基材、微結構到表面防護的性能設計



本季材料相關主 IPC 共 13 件，雖然件數占比低於機構類專利，但技術內容直接對應扣件的承載上限、疲勞壽命、耐蝕性與高溫尺寸穩定性。



• C22C038 的 4 件鐵基合金專利包括高強度高耐候螺栓用盤條 [CN117265378B]、高強度鋼螺栓 [CN121718805A]、耐腐蝕滾花螺栓 [CN121781018A]，以及渦輪機或閥殼體用緊固件 [CN121951403A]。其技術路徑是以矽、錳、鉻、鎳、鉬、釩、鈮、鈦或銅等合金元素組合，配合後續成形與熱處理，平衡強度、韌性、淬透性、耐候性和耐高溫能力；對螺栓而言，材料配方必須與螺紋根部的應力集中、預緊載荷及服役環境共同設計。



• C04B035 的 4 筆公告紀錄指向織構化螺釘 [CN121717638A]、[CN121717638B] 與織構化螺帽 [CN121717639A]、[CN121717639B]，主分類 C04B035/584 對應氮化矽基陶瓷。所謂「織構化」通常是使晶粒或增強相形成優選取向，讓材料在主要受力方向取得更合適的強度、韌性、耐磨或熱傳特性。應用到螺紋零件時，材料設計必須同時面對牙底局部應力、接觸摩擦、加工精度與脆性破壞風險，因此製粉、成形、燒結和織構控制會共同決定零件可靠度。



• C22C049 的 1 件專利為連續碳化矽纖維增強鈦鋁基複合材料緊固件 [CN121826559A]。此路徑以耐高溫、低密度的金屬間化合物基體承擔整體載荷，再由連續 SiC 纖維提高高溫強度、剛性與抗蠕變能力，並利用纖維方向控制熱膨脹與受力行為。技術關鍵包含纖維／基體介面的化學穩定性、纖維排列、孔隙抑制與成形過程中的損傷控制，目的在高溫環境中兼顧輕量化與尺寸穩定。



表面工程方面，

• C23F015 的複合防腐塗層結構 [CN224077536U] 與 C23C030 的沃斯田不鏽鋼自鑽螺絲鋅鎳塗層 [TWI920116B]，均針對基材表面建立環境阻隔與犧牲保護。複合塗層可由轉化層、金屬層、封閉層或有機面層分工，降低水分、氧與氯離子到達基材的速率；鋅鎳層則以較基材活潑的鍍層提供犧牲性防蝕。對扣件而言，塗層還必須控制膜厚、螺紋配合、摩擦係數、扭矩—預緊力關係及氫脆風險，不能只以鹽霧時間評估。
• C21D008 的非調質型螺栓疲勞強度加工方法 [CN116926292B]，反映材料性能也可由熱機械製程建立。控制軋製、鍛造成形、冷卻、殘留應力與晶粒組織，可在減少傳統淬火回火工序的同時提升牙底與桿部的循環載荷能力。
• C22C001 的高性能螺母連接件 [CN121896478A] 則涉及以熔製方式製備非鐵合金，顯示材料選擇從傳統鋼材延伸至特定合金體系，以取得耐熱、耐蝕或特殊機械性能。



圖表：扣件材料相關主 IPC

#材料 IPC 的技術邊界



依 WIPO IPC 定義，C22C038 為鐵基合金（例如鋼合金）；C04B035 涵蓋依組成區分的成形陶瓷與陶瓷組成，其中 C04B035/584 為氮化矽基材料；C22C049 為含金屬或非金屬纖維／絲材的合金與金屬基複合材料；C23C030 是依金屬鍍層材料組成界定的塗覆技術；C23F015 是其他防止腐蝕或結垢的方法；C21D008 為機械與熱處理的組合；C22C001則屬合金製造，C22C001/02特指熔製。這些分類共同形成「合金成分—陶瓷或纖維強化—熱機械組織控制—表面防護」的材料技術鏈。



#申請人 × IPC 矩陣用於定位競爭者技術重點



Top 10 申請人 × Top 10 主 IPC 的交叉結果顯示，不同企業各自集中於特定緊固技術。

件數較高的組合分布於 F16B005、F16B013、F16B025、F16B035 與 F16B037，呈現螺栓、螺母、固定件與安裝結構等多條競爭路線並行的格局。

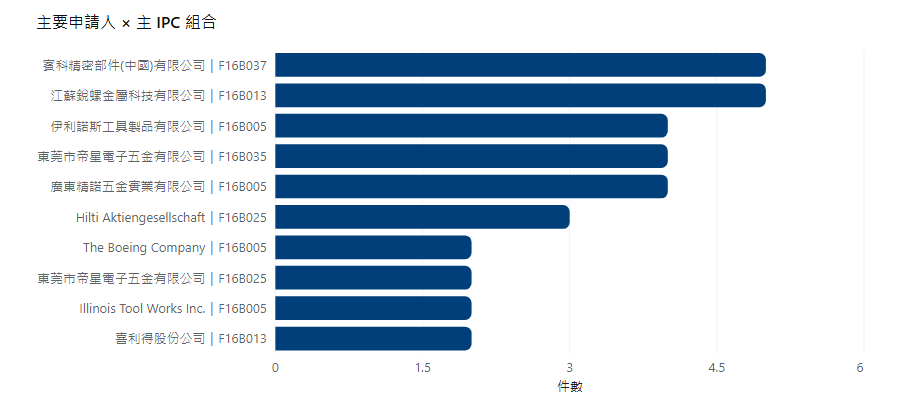

圖表：主要申請人 × 主 IPC 組合

#附件：本報告 IPC 分類說明



本報告圖表將 IPC 主群代碼去除斜線與尾碼顯示，例如 F16B035 對應 F16B 35/00。以下說明涵蓋圖表與技術正文中出現的分類。



扣件機構與連接技術
• F16B002（F16B 2/00）：以摩擦夾持並可釋放的緊固方式，包括內脹、外夾、帶箍、楔塊、滾珠、凸輪或槓桿等夾持機構。
• F16B005（F16B 5/00）：板、片材與平行條材或桿件之間的接合，可使用螺紋件、鉚接、夾具或卡扣。
• F16B007（F16B 7/00）：桿件或管件彼此之間的連接，包括夾持、套接、伸縮定位與螺紋連接。
• F16B013（F16B 13/00）：插入預製孔中的壁塞、錨栓或膨脹固定件，藉由膨脹、摩擦或背面咬合固定於牆體或基材。
• F16B019（F16B 19/00）：無螺紋螺栓、定位銷、可變形銷及鉚釘，包括實心、空心、多件式及機械膨脹鉚釘。
• F16B025（F16B 25/00）：在鎖入過程中切削或成形配合螺紋的螺釘；F16B 25/10 另涵蓋同時具有鑽孔等附加功能的螺釘。
• F16B035（F16B 35/00）：螺栓、拉桿螺栓、螺紋螺柱、一般螺釘及止付螺釘。
• F16B037（F16B 37/00）：螺母及其他與外螺紋接合的構件，包括薄板螺母、焊接／鉚接螺母、快拆螺母、螺紋嵌件與蓋形螺母。
• F16B039（F16B 39/00）：螺釘、螺栓或螺母的鎖止與防鬆技術。
• F16B041（F16B 41/00）：防止螺栓、螺母或銷件遺失，以及防止未經授權操作這些緊固件的措施。



材料、熱處理與表面工程
• C04B035（C04B 35/00）：依材料組成界定的成形陶瓷、陶瓷配方及其製粉處理；本季出現的 C04B 35/584 特指氮化矽基陶瓷。
• C21D008（C21D 8/00）：金屬的機械處理與熱處理組合，用於控制組織、強度、韌性、殘留應力或疲勞性能。
• C22C001（C22C 1/00）：非鐵合金的製造；本季出現的 C22C 1/02 特指以熔製方式製造合金。
• C22C038（C22C 38/00）：鐵基合金，例如鋼合金，並依所含合金元素進一步細分。
• C22C049（C22C 49/00）：含金屬或非金屬纖維、絲材的合金或金屬基複合材料，可依基體與增強纖維種類細分。
• C23C030（C23C 30/00）：只依金屬鍍層材料組成界定、而不以塗覆製程界定的金屬塗層技術。
• C23F015（C23F 15/00）：其他防止腐蝕或結垢的方法。



#參考資料：

• 世界智慧財產權組織｜國際專利分類（IPC）：https://www.wipo.int/en/web/classification-ipc/index
