2024-01-No1-扣件技術新訊

余征諴博士 / 國立高雄科技大學 鍛造輥軋工程研究中心

各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件技術新訊 (2024-01-No-1)：

#技術主題 : #内六角真空排氣螺絲管材成形製程設計與分析

真空排氣螺絲主要用於真空設備或環境中，當設備或環境被抽成真空時，螺絲中的貫通孔可以排出殘留空氣，真空螺絲主要用於半導體生產線設備，例如晶圓廠、顯示器廠、IC封裝廠以及其他真空工藝設備。

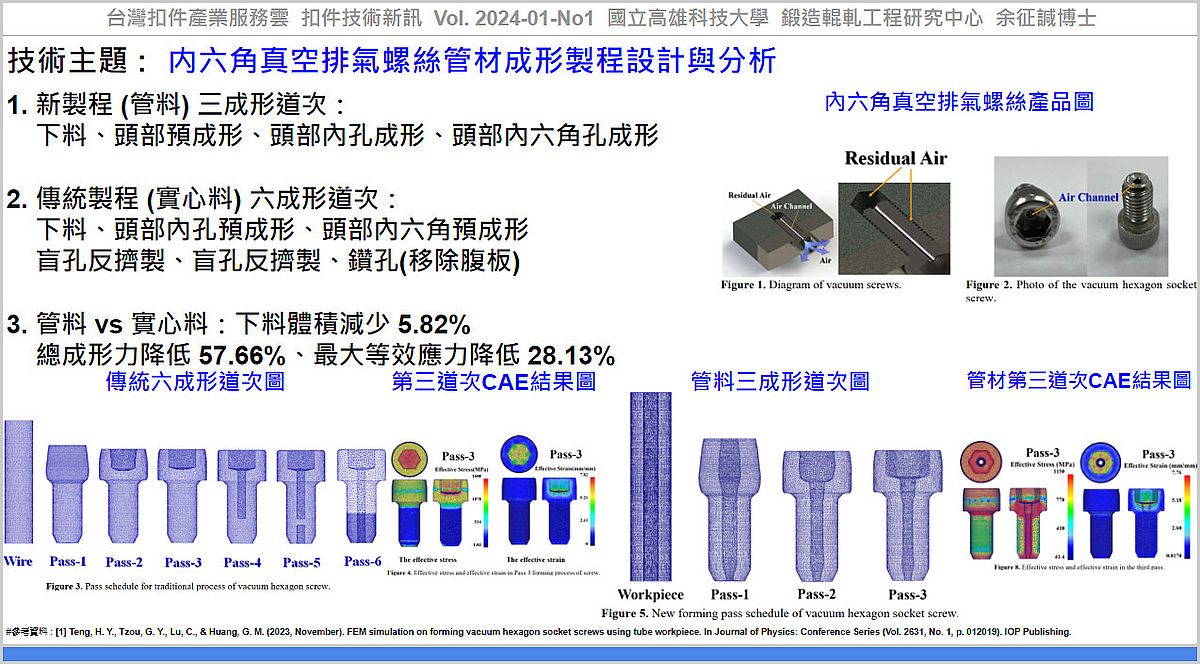

Teng等人[1]提出以管料作為不銹鋼(SUS304)內六角真空排氣螺絲之鍛胚與三道次製程設計(下料、頭部預成形、頭部內孔成形、頭部內六角孔成形)，並以DEFORM-3D進行成形分析，根據分析結果，相較於傳統製程以實心胚料(線材)進行六道次成形(下料、頭部內孔預成形、頭部預成形、盲孔反擠製、盲孔反擠製、鑽孔)，以管材成形，其下料體積減少 5.82%、最大等效應力降低 28.13% (1600 vs 1150 MPa)、總成形力降低 57.66% (235 vs 99 噸)。該方法能夠提升製造效率(省略鑽孔)、降低應力及降低下料成本，可提供給扣件業者作為參考。

應用該技術，可協助產業透過『内六角真空排氣螺絲管材成形製程設計與分析』，建立『螺絲鍛造成形技術』之技術能量及相關研究開發之參考資料。

----

#參考資料：

[1] Teng, H. Y., Tzou, G. Y., Lu, C., & Huang, G. M. (2023, November). FEM simulation on forming vacuum hexagon socket screws using tube workpiece. In Journal of Physics: Conference Series (Vol. 2631, No. 1, p. 012019). IOP Publishing..

[2] 台灣扣件產業服務雲, 扣件技術新訊, Vol. 2024-01-No1, https://www.tw-fastener.com/tfsc/knowledge/BLP_b9c91c50-9567-4200-9dca-2da2dc0f6626

----

Tag: #Fastener, #Screw, #Forging.

----
