墊片(或稱為墊圈、華司)的主要功能是為螺栓和螺釘等扣件提供一個安裝表面，更均勻地傳遞與分散鎖固壓力，減少對接觸表面的損害與預防因振動而導致扣件鬆動；在特定應用中，墊片還具有隔離金屬之間的接觸以防止腐蝕，與作為密封件而防止液體和氣體泄漏。

習知墊片製造方法有：
(1) 以鈑料沖剪成形，鈑料僅墊片圓周處剪切成形(局部塑性成形)，其墊片機械強度不佳，墊片剪斷面銳利扎手，產品質感低，且會浪費大量廢料。
(2) 以線材冷鍛成形，包括(a)線材進料(b)線材壓扁成形(c)沖孔分離墊片與線材(d)退料等步驟，線材以單道次壓扁，其變形量過大，導致墊片機械性質不佳、夾具容易磨耗、沖孔剪切力大、進而降低模具夾具使用壽命、夾料進給精準度與增加成本。

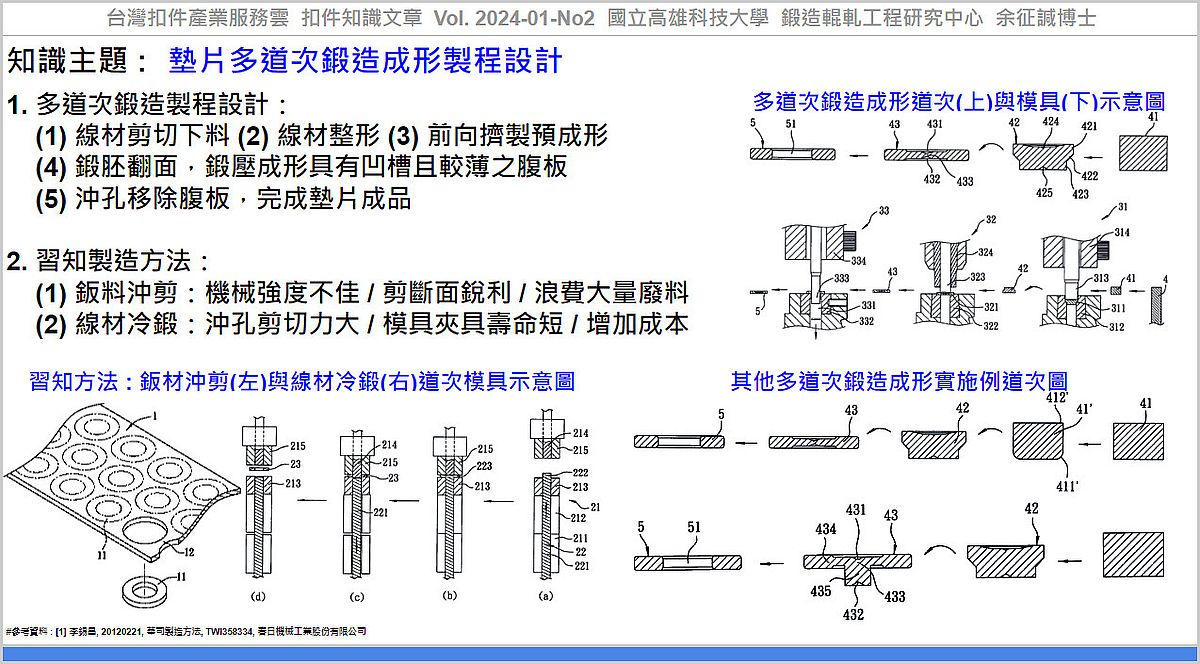

李[1]提出一種墊片多道次鍛造方法，以鍛造設備將線材剪切下料後，逐步鍛造成形一墊片成品，包括：(1)線材剪切下料(2)線材整形(3)前向擠製預成形(4)鍛胚翻面後，鍛壓成形具有凹槽且較薄之腹板(5)沖孔移除腹板，完成墊片製造。

該方法透過多道次鍛造成形，藉由將鍛胚翻面，使其均勻變形，將可提升墊片機械性質，透過較薄的腹板特徵，可降低成形力、剪切力與模具磨耗，將可延長模具使用壽命。

應用該技術，可協助產業透過『墊片多道次鍛造成形製程設計』，建立『墊片製造方法』之技術能量及相關研究開發之參考資料。

----
