2024-07-No1-扣件知識文章

余征諴博士 / 國立高雄科技大學鍛造輥軋工程研究中心

各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件知識文章 (2024-07-No-1)：

#知識主題 : #尖尾螺栓冷鍛成形方法

目前尖尾螺栓的製造流程普遍為成形-整尾/搓尾-搓牙，因螺栓頭部存在錐角，會造成夾爪夾持不穩定問題，無法採用高速整尾機生產，整尾製程車削量大，材料利用率低，生產效率低，且搓尾製程容易出現疊牙問題，導致現有技術難以高效生產具有尖尾的螺栓，特別是小徑尖尾螺栓。

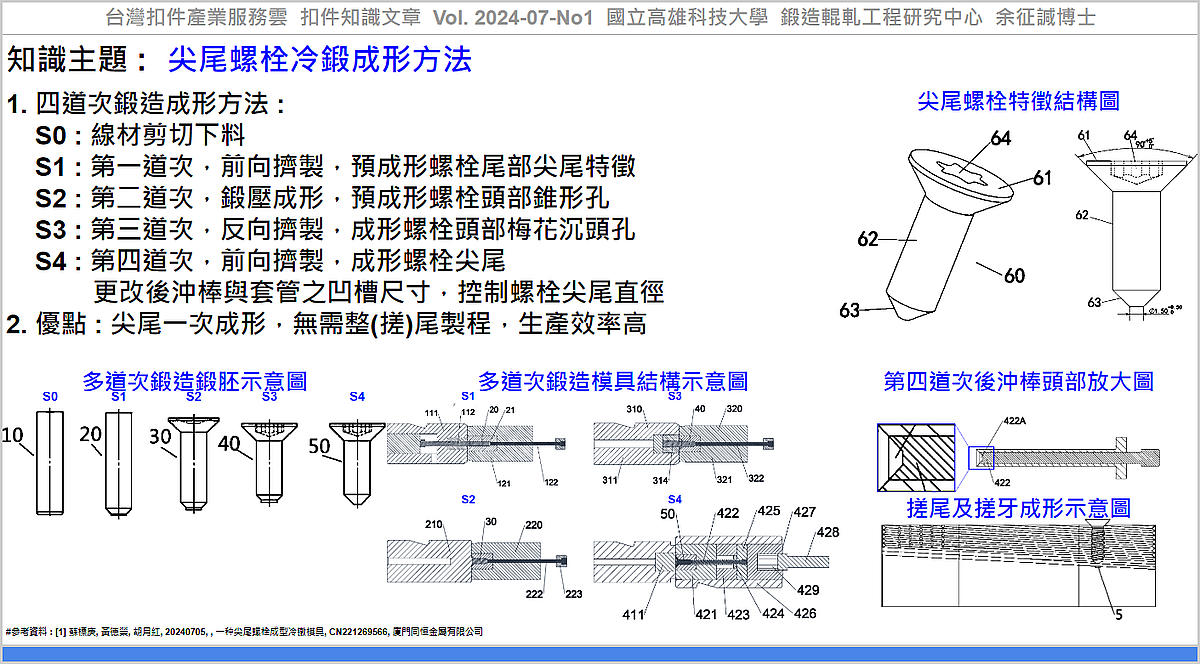

蘇等人[1]提出尖尾螺栓四道次鍛造成形方法，可實現尖尾螺栓一次成形，無需整尾或搓尾製程，具有材料利用率高、生產成本低、生產效率高，車削量低等優點。

鍛造成形方法包括：

S0：線材剪切下料。
S1：第一道次，前向擠製，預成形螺栓尾部尖尾特徵。
S2：第二道次，鍛壓成形，預成形螺栓頭部上寬下窄錐形孔。
S3：第三道次，反向擠製，成形螺栓頭部特定形狀沉頭孔，如梅花形沉頭孔。
S4：第四道次，前向擠製，成形螺栓尖尾，可更改後沖棒與套管之凹槽尺寸，以控制螺栓尖尾直徑。

應用該技術，可協助產業透過『尖尾螺栓冷鍛成形方法』，建立『螺栓鍛造成形技術』之技術能量及相關研究開發之參考資料。

----

#參考資料：

[1] 蘇標庚, 黃德榮, 胡月紅, 20240705, , 一种尖尾螺栓成型冷镦模具, CN221269566, 廈門同恒金屬有限公司, https://patents.google.com/patent/CN221269566U/

----

Tag: #Fastener, #Bolt, #Forging.

----
