2023-12-No1-扣件專利新訊
余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心

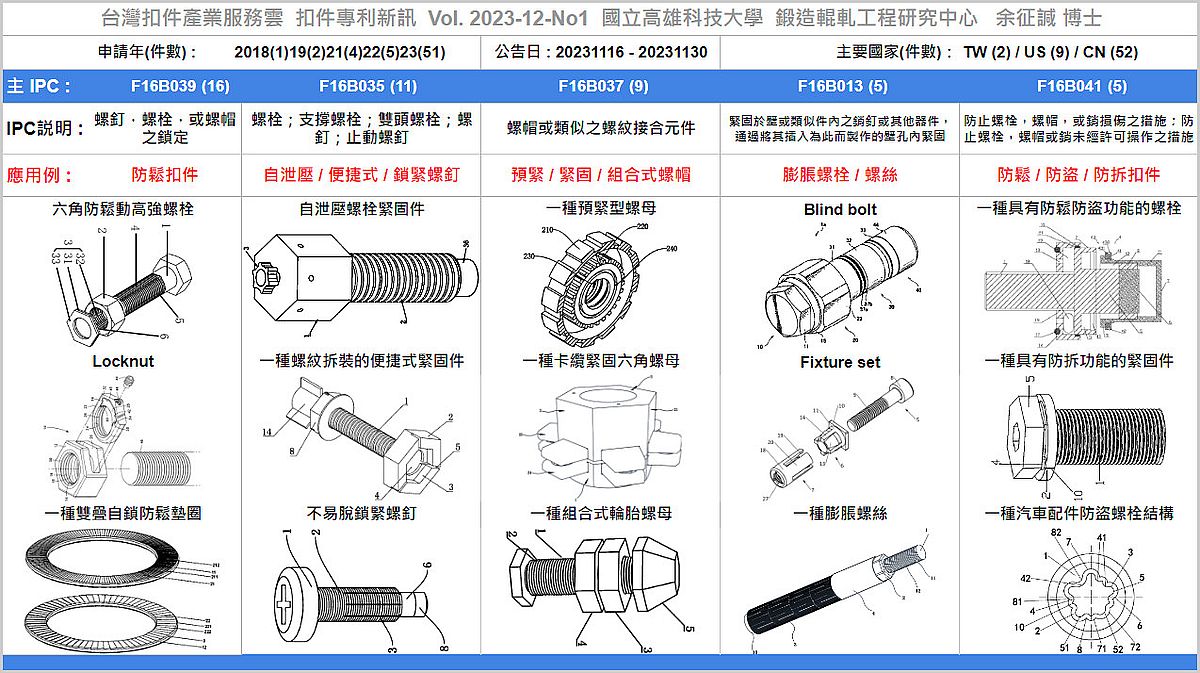

各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件專利新訊 (2023-12-No1)：
全球專利資料庫近期公告63筆扣件新專利，公告日介於20231116至20231130間，申請國件數分別為台灣2件、美國9件與中國52件，專利權人包括台灣的『川巧螺絲工業股份有限公司、林建利』;美國的『TOHNICHI MFG. CO., LTD.、SHIBAURA INSTITUTE OF TECHNOLOGY、SALUNDA LIMITED、NEWFREY LLC、LOCINOX』與中國的『蕪湖強振汽車緊固件有限公司、嘉興奧展實業有限公司、溫州大通金屬製品有限公司、河北東少緊固件製造有限公司、寧波市明立緊固件有限公司 … 』等專利權人(完整專利權人請詳參專利清單)。
本期以『螺釘，螺栓，或螺帽之鎖定』(F16B039) 分類號為主，聚焦在『一種帶有止退螺紋簧的防鬆動螺栓螺母組件、一種防振動脫落的螺栓元件、一種螺栓緊固防鬆裝置、一種鎖緊螺母結構、一種六角防鬆動高強螺栓連接副及其使用方法、Locknut、FLOATING FASTENER、防鬆緊固螺栓套件、一種雙疊自鎖防鬆墊圈、一種防鬆螺釘、一種防鬆螺母、一種緊固螺栓、一種防反轉的螺絲結構、一種防鬆螺栓、一種降噪型的防護型緊固件、一種螺栓居中定位的三向自動公差調節器』等專利。
其餘分類號及代表專利依序為：
(1) F16B035：一種自泄壓螺栓緊固件及其加工方法、一種具有拆卸元件的防鬆螺栓、一種螺紋拆裝的便捷式緊固件、一種防傾斜緊固螺栓、不易脫鎖緊螺釘、穩定連接的壓鉚螺釘、一種單側滑絲的螺紋連接固定件、一種組合式傳動調節螺栓、一種5G基站用防腐蝕螺栓、一種組合螺栓結構。
(2) F16B037：一種防鬆螺母及其套筒和裝拆方法、CLINCHING SLEEVE FASTENER、一種高密封性高強度螺母緊固件、一種卡車輪轂軸承螺母、一種預緊型螺母、一種卡纜緊固六角螺母、一種拉鉚螺母及拉鉚螺母連接結構、一種新能源電池組件用預埋螺母、一種組合式輪胎螺母。
(3) F16B013：Blind bolt、Fixture set、保溫牆膨脹螺栓、一種膨脹螺絲、一種螺釘。
(4)F16B041：一種具有防鬆防盜功能的螺栓、一種便於安裝的螺絲螺母元件、一種具有防拆功能的緊固件、一種法蘭螺栓結構、一種汽車配件防盜螺栓結構等專利。
(完整專利資訊請參閲專利清單。)
----
#參考資料：
[1] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-12-No1, https://bit.ly/FastenerNewPatent202312No1
[2] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-12-No1, 專利清單 EXCEL, https://bit.ly/FastenerNewPatent202312No1List
[3] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-12-No1, 專利説明書 PDF, https://bit.ly/FastenerNewPatent202312No1PDF
----
(點擊開啓全文: https://bit.ly/FastenerNewPatent202312No1 )
----
Tag : #Fasteners, #Patent, #Review .
----

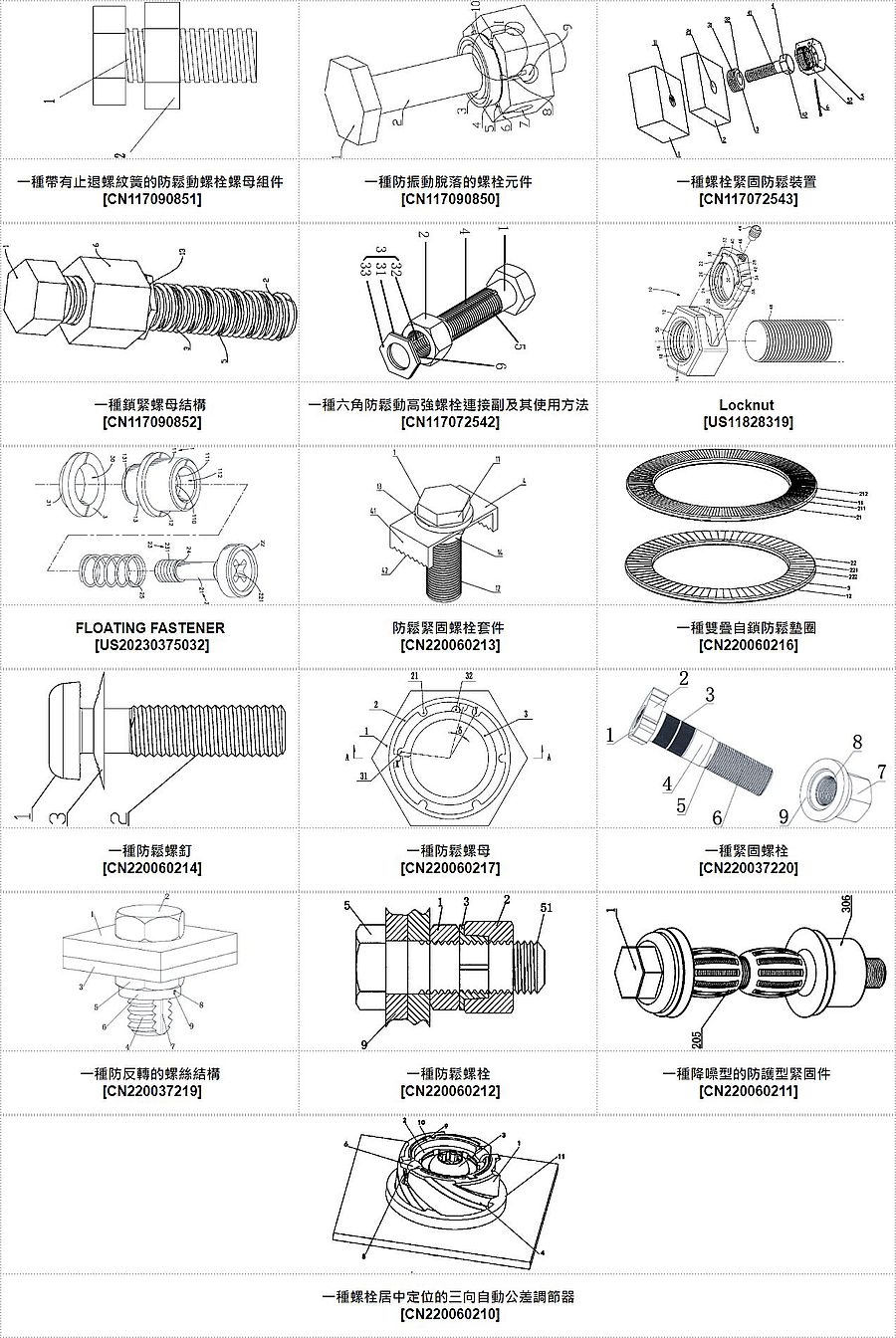

一、以『螺釘，螺栓，或螺帽之鎖定』(F16B039)為主要IPC分類號之扣件相關專利：
本項分類號(F16B039)之專利包括『一種帶有止退螺紋簧的防鬆動螺栓螺母組件、一種防振動脫落的螺栓元件、一種螺栓緊固防鬆裝置、一種鎖緊螺母結構、一種六角防鬆動高強螺栓連接副及其使用方法、Locknut、FLOATING FASTENER、防鬆緊固螺栓套件、一種雙疊自鎖防鬆墊圈、一種防鬆螺釘、一種防鬆螺母、一種緊固螺栓、一種防反轉的螺絲結構、一種防鬆螺栓、一種降噪型的防護型緊固件、一種螺栓居中定位的三向自動公差調節器』等專利，以下為本期專利摘要說明。
#專利代表圖 :
----
#專利摘要：
01. 一種帶有止退螺紋簧的防鬆動螺栓螺母組件 [ CN117090851 ] :
本發明公開一種帶有止退螺紋簧的防鬆動螺栓螺母元件，包括相互匹配的螺栓（1）和螺母（2），其特徵在於：所述的螺栓螺母組件還包括螺紋狀的螺紋簧（3），所述螺紋簧（3）由位於兩端的導入部分（4）和位於中部的止退部分（5）三部分組成，其中導入部分（4）的螺紋升角與螺栓（1）上外螺紋的螺紋升角相同，而止退部分（5）的螺紋升角則與螺栓（1）上外螺紋的螺紋升角不同，所述螺紋簧（3）所使用的簧絲的外徑，與螺栓（1）上外螺紋的螺距相匹配。
02. 一種防振動脫落的螺栓元件 [ CN117090850 ] :
本申請公開了一種防振動脫落的螺栓元件，屬於防鬆螺栓領域，用於防鬆螺栓，其包括構成一體的螺帽、螺杆，螺杆具有外螺紋，還包括螺母，螺母具有與螺杆連接且帶有內螺紋的連接孔，所述螺母的側面加工有貫通連接孔的側面通孔，側面通孔內設置有與側面通孔相對運動的限位杆，限位杆具有杆體限位端，在螺杆與連接孔旋入的過程中，限位杆的杆體限位端從側面通孔內深入至連接孔並與螺杆上的環形限位槽卡接限位。鑒於上述技術方案，本申請通過對螺杆、螺母的結構改進，實現了螺杆與螺母的防鬆動，提高防鬆防脫落的效果。
03. 一種螺栓緊固防鬆裝置 [ CN117072543 ] :
本發明公開了一種螺栓緊固防鬆裝置，包括連接底板、連接板、防鬆墊圈、緊固螺栓、防鬆螺母、開口銷。其中連接底板緊固內螺紋與緊固螺栓緊固外螺紋組成緊固螺紋副，防鬆墊圈防鬆外螺紋與防鬆螺母防鬆內螺紋組成防鬆螺紋副，緊固螺紋副與防鬆螺紋副旋向相反，通過兩對旋向相反的螺紋實現互相限位，從而防止螺栓的鬆動。開口銷貫穿緊固螺栓與防鬆螺母徹底阻止其相對轉動，從而阻止螺栓的鬆動。
04. 一種鎖緊螺母結構 [ CN117090852 ] :
本發明涉及螺母領域，尤其涉及一種鎖緊螺母結構，包括螺栓和螺母，所述螺栓包含螺杆，所述螺杆上設置有空白段，所述空白段兩側的螺杆上均設置有第一螺紋，所述空白段下方的螺杆上還設置有第二螺紋槽，所述螺母包含固定段，所述固定段上設置有第三螺紋，所述第三螺紋與前述第一螺紋螺紋連接，所述螺母上還設置有限位槽，所述限位槽內的螺母上設置有第四螺紋槽，所述螺母上設置有定位槽，所述螺杆上還設置有限位塊，所述限位塊上設置有限位螺紋，所述限位螺紋與第二螺紋槽螺紋連接，所述限位塊上還設置有與定位槽配合使用的定位塊，所述限位槽內還設置有彈簧。通過限位塊頂住螺母，從而螺母鬆退。
05. 一種六角防鬆動高強螺栓連接副及其使用方法 [ CN117072542 ] :
本發明公開了一種六角防鬆動高強螺栓連接副及其使用方法，屬於螺栓技術領域。包括螺栓、六角螺母和防鬆組件；螺栓的螺柱部分設有螺紋連接部，螺紋連接部的外表面設有若干螺栓防鬆半槽；六角螺母的內表面設有若干螺母防鬆半槽；防鬆元件包括防鬆銷和帶有磁性的固定環，防鬆銷固定在固定環的一側；當螺栓與六角螺母旋合時，固定環套在螺栓上並通過磁力吸附在六角螺母上，防鬆銷插在螺栓防鬆半槽與螺母防鬆半槽對齊形成的防鬆孔內。本發明結構設計合理、製造簡單、安裝拆卸方便，能夠提高螺栓連接副連接的穩定性，同時能夠避免螺栓與螺母之間的鬆動，提高了螺栓連接副的安全性和可靠性。
06. Locknut [ US11828319 ] :
用於螺紋螺栓的防鬆螺母，該螺栓使用一對合作的可移動構件，該固定成員在螺紋螺栓上施加了三百六十度接合的力，將鎖骨鎖定到螺栓上。一對合作成員安裝在防鬆軟的身體中。脫刀與不包含任何鎖定機構的常規螺母相同的物理尺寸。可以多次鬆開和重複使用脫刀。
A locknut for a threaded bolt which uses a pair of cooperating movable members that apply a three hundred and sixty degree engaging force on the threaded bolt locking the locknut to the threaded bolt. The pair of cooperating members are mounted within the body of the locknut. The locknut is the same physical size as a conventional nut that doesn't include any locking mechanism. The locknut can be loosened and reused multiple times.
07. FLOATING FASTENER [ US20230375032 ] :
浮動緊固件包括底座，包括帶有通過孔的主體，抵抗內部通過孔突出的環，座椅主體在主體周圍延伸，對接座位伸出座椅，定位成員，將小腿插入孔中，頭部位於柄的一端，主體，關節部分位於柄的另一端，以在接頭和柄之間提供進出對接部分和塞子，以固定抵抗環，彈性構件放在柄上並在頭部和抵抗環之間停止，並提供了墊子內部孔插入了基座的對接部分外，因此墊子靠近對接部分附近的座椅主體。墊子是由軟材料製成的，可以實現在外力的影響下吸收浮動緊固件的搖動和振動的目的。
Floating fastener includes base including main body provided with through hole, resisting ring protruded inside through hole, seat body extended around main body and docking portion protruded from seat body, positioning member having shank inserted into through hole, head located at one end of shank outside main body, joint portion located at an opposite end of shank to move in and out of docking portion and stopper provided between joint portion and shank to abut against resisting ring, elastic member set on shank and stopped between head and resisting ring, and pad provided with inner hole which is inserted outside docking portion of base, so that pad abuts against seat body near the docking portion. The pad is made of soft material, which can achieve the purpose of absorbing the shaking and vibration of the floating fastener under the influence of external force.
08. 防鬆緊固螺栓套件 [ CN220060213 ] :
本實用新型公開了一種防鬆緊固螺栓套件，包括螺栓本體，螺栓本體包括六角形狀的螺栓頭和螺杆部，所述螺栓頭的中部上設有環形的限位環，螺栓頭的下部向螺杆部方形延伸出圓錐形的導向體，還包括具有彈性的防鬆板，防鬆板上設有與螺栓頭配合的定位孔，防鬆板的兩端分別設有向下延伸的接觸板，接觸板的下端面上設有依次排列的插齒，螺栓本體螺接鎖緊後，防鬆板通過定位孔套設在螺栓頭上其上端面與限位環接觸。螺栓本體在扭緊後，通過防鬆板與連接板的凹凸插配定位，防鬆板上的定位孔與螺栓頭配合，從而使螺栓本體不易旋轉，進而達到在高溫下防鬆的效果。
09. 一種雙疊自鎖防鬆墊圈 [ CN220060216 ] :
本實用新型公開了一種雙疊自鎖防鬆墊圈，包括相互咬合的第一墊片和第二墊片，所述第一墊片上表面和第二墊片下表面設置有外滾花齒面，第一墊片下表面和第二墊片上表面設置有凸輪齒面；兩組墊片凸輪齒面上的齒牙相互嚙合，且凸輪齒面上的齒牙分佈密度大於外滾花齒面上的齒牙分佈密度；兩組墊片在上下表面與內外表面相連接處均設置有倒角。本實用新型中，墊圈在防鬆動方面，利用的是張力而非是傳統緊固方法使用的摩擦力，當螺栓被螺緊，當滾花齒牙表面接觸螺紋頭下面和支持基體表面，較大角度的凸輪齒牙角對比螺紋角度是不允許鬆動的，這是由於凸輪齒牙提升時產生了張力，針對震動和動力載荷出現時，該緊固解決方案確保了最佳的鎖緊性能。
10. 一種防鬆螺釘 [ CN220060214 ] :
本實用新型涉及緊固件技術領域，尤其是涉及一種防鬆螺釘。防鬆螺釘包括螺釘和墊圈；所述螺釘包括頭部和螺杆，所述墊圈套設在螺杆上，所述墊圈為弧形結構。通過將墊圈設置成弧形結構，在使用過程中，螺栓的頭部會擠壓墊圈，使墊圈發生彈性形變，使螺釘和螺釘接觸面之間保持一個摩擦力，產生阻力矩，從而防止螺釘鬆動。
11. 一種防鬆螺母 [ CN220060217 ] :
本實用新型公開了一種防鬆螺母，包括一體結構的螺母本體和帽環，帽環內自由放置彈簧，彈簧螺旋方向與螺紋的螺旋方向一致，與螺母本體或帽環沒有固定連接。帽環內壁加工有凸棱，凸棱施加在彈簧上凸頭順螺紋方向的切向力，則螺母能夠順利安裝，若施加在彈簧下凸頭逆螺紋方向的切向力，則螺母能夠卸下。當凸棱與上凸頭接觸時，下凸頭的彈性接觸角不大於9°。為便於安裝和防止彈簧脫落，帽環上設置有環蓋。或者在帽環內壁加工凹槽替代凸棱，彈簧的兩個凸頭放置在凹槽內。本實用新型防鬆效果好，可以重複使用，結構簡單，生產流程短，具有競爭性價格優勢。
12. 一種緊固螺栓 [ CN220037220 ] :
本實用新型涉及螺栓領域，具體為一種緊固螺栓，包括螺帽、限位件、防滑件、連接件、阻擋件、外螺紋、螺母、內螺紋和防滑墊圈；螺帽側面與限位件連接；限位件兩側上設有限位凸起，限位件和限位凸起外端面側面上設有防滑層，螺帽底部與連接件連接；連接件外端面側面與防滑件連接；連接件遠離防滑件的一端與阻擋件連接；本實用新型通過本裝置能夠有效的提高本裝置意外轉動的風險，採用非對稱的螺帽結構能夠通過側面抵靠的方式有效的降低本裝置意外轉動的可能性，兩側的凸起結構能夠在意外轉動時與抵靠件側面接觸，從而實現阻擋效果，同時兩側凸起的外端面平面結構能夠比那與本裝置相容市面上大部分扳手結構。
13. 一種防反轉的螺絲結構 [ CN220037219 ] :
本實用新型涉及螺絲結構技術領域，具體為一種防反轉的螺絲結構，包括端頭、螺紋杆、螺母、安裝部和防轉組件；端頭連接螺紋杆，螺紋杆的兩側均設有安裝平面；螺母轉動連接安裝部的端面，螺母靠近安裝部的一端上設有環形槽，環形槽內設有棘齒；防轉元件設有兩個，兩個防轉元件均連接安裝部，防轉元件與棘齒配合連接；螺母與螺紋杆螺紋配合連接，安裝部上設有通孔，通孔的內徑值大於螺紋杆的外徑值，螺紋杆穿過通孔，安裝部與螺紋杆上的安裝平面滑動配合連接。本實用新型中，兩個防轉組件位於安裝部上，不損壞螺紋杆和螺母的結構，兩個防轉組件使螺母防轉更加牢固，防轉元件操作簡單使用方便且可以達到很好的防轉效果。
14. 一種防鬆螺栓 [ CN220060212 ] :
本實用新型公開了一種防鬆螺栓，包括螺杆，所述螺杆螺紋連接第一螺母、第二螺母、設置於第一螺母與第二螺母之間的鎖緊套，所述鎖緊套包括鎖緊套本體、第一移動面和第二移動面。通過設置第一螺母、第二螺母、鎖緊套，第二螺母對鎖緊套進行施加壓力，使鎖緊套受緊壓力作用產生徑向壓力，在徑向壓力的作用下進一步產生徑向收縮變形，第一移動面、第二移動面相向移動，使鎖緊套與螺杆間徑向壓力增加，極大地增加了鎖緊套與螺杆之間的摩擦力防止了鎖緊套的鬆動；鎖緊套錐體與第二螺母錐體的接觸面在緊壓力作用下錐體接觸面會產生較大的摩擦力防止了第二螺母鬆動，這樣可有效的防止螺栓在動態下的鬆動，達到長期防鬆效果。
15. 一種降噪型的防護型緊固件 [ CN220060211 ] :
本實用新型公開了一種降噪型的防護型緊固件，緊固螺杆安裝有防護定位組件，頂罩底端邊緣焊接有環形彈簧板，橡膠盒內部均勻分佈有彈簧，緊固螺杆中部對稱套接有形變管，兩個形變管相互遠離的一端均焊接有連接墊片，緊固螺杆底端安裝有螺母組件，本實用新型在安裝緊固螺杆時，形變管分別安裝于安裝孔頂端和底端處，在安裝螺母後，形變管被擠壓變形，使得緊固螺杆居中，且螺杆和安裝孔之間的間隙被形變的形變管填充，避免因振動而導致的螺杆晃動，減少噪音，緊固螺杆頂端通過頂罩和環形彈簧板保護，再通過被彈簧擠壓的橡膠盒封閉環形彈簧板和安裝位置的空隙，防止雨水滲入，避免連接處腐蝕，防護效果好。
16. 一種螺栓居中定位的三向自動公差調節器 [ CN220060210 ] :
本實用新型公開了一種螺栓居中定位的三向自動公差調節器，包括螺柱、端蓋、螺栓，所述螺柱上方安裝有端蓋，所述螺栓安裝在端蓋上，所述端蓋與螺栓固定連接，所述螺柱外表面開有螺紋。本調節器整體尺寸更小，方便佈置；取消了外套，螺栓更短，居中效果更好；螺栓防脫效果好；調節器可以通過螺柱外部的螺紋直接與把手基座螺紋連接。
----

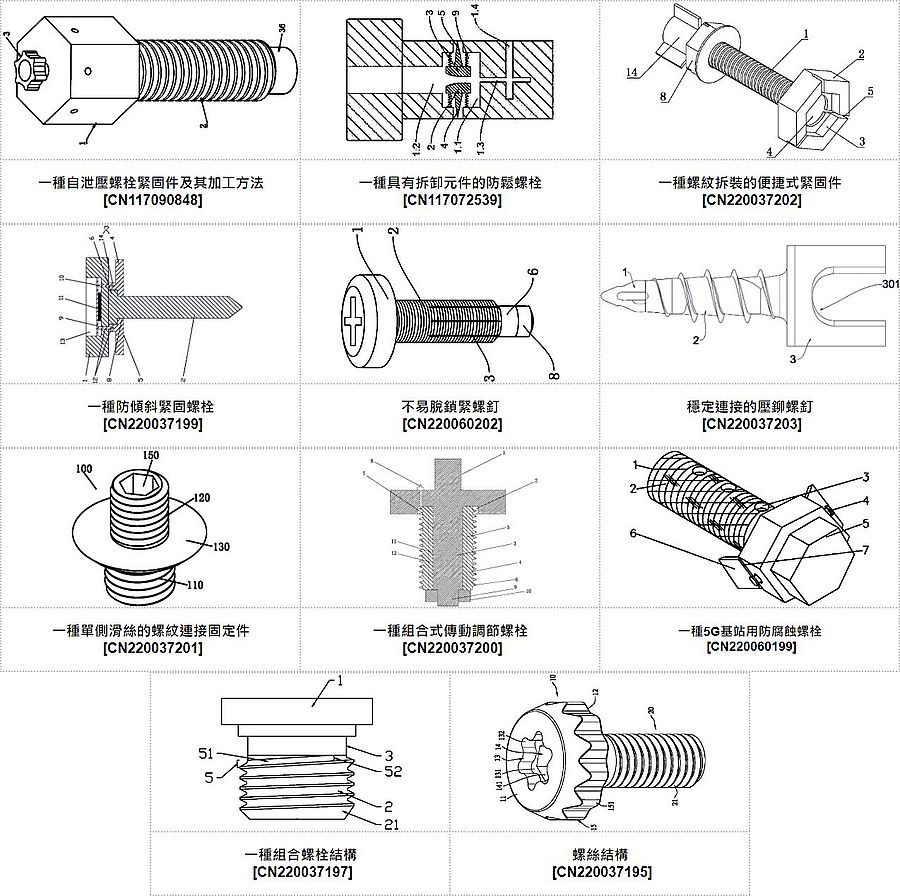

二、以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035)為主要IPC分類號之扣件相關專利：
本項分類號(F16B035)之專利包括『一種自泄壓螺栓緊固件及其加工方法、一種具有拆卸元件的防鬆螺栓、一種螺紋拆裝的便捷式緊固件、一種防傾斜緊固螺栓、不易脫鎖緊螺釘、穩定連接的壓鉚螺釘、一種單側滑絲的螺紋連接固定件、一種組合式傳動調節螺栓、一種5G基站用防腐蝕螺栓、一種組合螺栓結構』等專利，以下為本期專利摘要說明。
#專利代表圖 :
----
#專利摘要：
01. 一種自泄壓螺栓緊固件及其加工方法 [ CN117090848 ] :
本發明公開了一種自泄壓螺栓緊固件及其加工方法，涉及螺栓緊固件技術領域。本發明包括第一連接體、外螺紋管件和第二連接體，第一連接體的泄壓腔設置於泄壓螺帽內部，泄壓口與泄壓腔相連通，第二連接體的泄壓腔道上埠與泄壓腔相連通，密封盤設置於泄壓腔道下埠內部，壓力驅動機構設置於泄壓腔道內部，且壓力驅動機構下端部固定設置在密封盤頂部，當密封盤受到氣壓向上移動時，通過壓力驅動機構可實現設備內部與泄壓腔道之間的連通，使得設備內部氣體沿著泄壓口排出。本發明通過在第一泄壓通道內部設置密封盤，並在第二泄壓通道內部設置有多組斜面緊固塊，可實現泄壓腔道的多重密封，在保證螺栓緊固件連接後的氣密性同時有利於快速泄壓。
02. 一種具有拆卸元件的防鬆螺栓 [ CN117072539 ] :
本發明公開了一種具有拆卸元件的防鬆螺栓，包括：螺栓本體，螺栓本體內部設置有空腔以及連通空腔頂部和螺栓本體頂部的第一通道，螺栓本體的中部兩側均設置有連通空腔的開孔；防鬆元件，設置於螺栓本體內部的空腔中，防鬆元件包括左固定塊、右固定塊以及分別固定于左固定塊左側壁和右固定塊右側壁上的左防鬆齒和右防鬆齒；拆卸組件，包括用於頂出左防鬆齒和右防鬆齒的頂出杆。本發明具有優異的防鬆效果，通過左防鬆齒和右防鬆齒經兩側開孔伸出後抵住產品的螺栓孔內壁，不易脫落，安裝方便。
03. 一種螺紋拆裝的便捷式緊固件 [ CN220037202 ] :
本實用新型公開了一種螺紋拆裝的便捷式緊固件，所述長螺杆的一端固定有螺帽，所述螺帽中部開設有擰動卡槽，所述擰動卡槽的中部開設有內卡槽，所述螺帽的邊部開設有定位槽，所述長螺杆的另一端螺紋連接有螺母，所述螺母的一端面安裝有墊片，所述螺母的外部套接有外卡套，所述外卡套的一端開設有卡合槽，本實用新型在螺紋安裝時，可以通過防護筒和卡塊與螺帽卡接，方便長螺杆的轉動，將外卡套卡在螺母外部，並與卡塊卡接，能夠轉動擰緊螺母，使長螺杆與螺母配合達到緊固的效果，後續拆裝方便，在沒有拆裝工具的情況下也能夠進行拆裝，防護筒對長螺杆端部進行防護，使長螺杆不易銹蝕，使用效果好。
04. 一種防傾斜緊固螺栓 [ CN220037199 ] :
本實用新型涉及一種防傾斜緊固螺栓，包括螺栓本體，所述螺栓本體包括螺頭以及與螺頭連接的螺杆，還包括防傾斜套盤，防傾斜套盤包括連接螺套以及與連接螺套連接的定位盤，定位盤底部設有與被緊固件表面平行的貼合面，螺杆位於螺頭的一端上設置有直徑大於螺杆的連接螺柱，連接螺柱與連接螺套的螺孔螺紋配合，定位盤向內收縮形成正好用於螺杆穿過的導向孔。本實用新型通過設置套裝在螺杆上的防傾斜套盤，防傾斜套盤能夠起到導向作用，可以防止螺杆與被緊固件螺紋連接的時候出現傾斜的情況，保證螺杆垂直旋入。
05. 不易脫鎖緊螺釘 [ CN220060202 ] :
本實用新型公開了不易脫鎖緊螺釘，包括螺帽，所述螺帽底端表面一體構造有可用於連接的螺杆，且螺杆外周表面開設有可用於擴張的直槽，且直槽有多組，所述螺杆內側開設有與直槽相連通的滑孔，且滑孔內滑動安裝有可用於調控的滑塊；所述滑塊底端表面一體構造有可用于支撐的支柱，且支柱遠離滑塊的一端開設有可用於連接的螺孔，所述螺孔內螺合連接有可用於支撐的螺絲，通過螺帽、螺杆、直槽、滑孔和滑塊的設計，使得鎖緊螺釘的螺杆部分方便擴張開，鎖緊螺釘在深入進與之相螺合的螺孔中時會擠壓滑塊，使得滑塊在反作用力下在滑孔內滑動，從而擠壓螺杆部分，使得螺杆部分擴張，便於提高鎖緊螺杆的緊固性能和穩定性，並減小其出現自動脫離的可能性。
06. 穩定連接的壓鉚螺釘 [ CN220037203 ] :
本實用新型公開了壓鉚螺釘領域的穩定連接的壓鉚螺釘，包括螺柱、固定件和連接頭，所述螺柱、固定件及連接頭之間均構成一體化成型結構，所述螺柱的直徑從左至右逐漸遞增，所述連接頭的外表面固定設置有凸起塊，所述螺柱的外表面固定設置有環繞所述螺柱的螺紋，所述固定件的表面開設有凹槽；本實用新型穩定連接的壓鉚螺釘，在壓鉚後性能穩定，能很好的防止出現晃動、鬆脫的問題，通過凹槽的配合，可以使螺釘進行固定，穩定性強，連接可靠。
07. 一種單側滑絲的螺紋連接固定件 [ CN220037201 ] :
本實用新型公開了一種單側滑絲的螺紋連接固定件，包括管片模具、預埋套筒及用於連接兩者的連接固定件，所述連接固定件包括上端部、下端部及位於兩者間的限位部，所述上端部與下端部的外表面均設有外螺紋，所述下端部的下端面設有自下端面向上端部延伸的安裝槽，安裝槽用於安裝旋擰進管片模具內進行固定；本實用新型結構簡單，使用方便快捷，通過採用兩端都設有外螺紋的連接固定件來將管片模具與預埋套筒連接固定在一起，三者通過螺紋連接的方式進行快速安裝，提高了安裝效率及穩定性，並且在連接固定件上還具有安裝槽，能夠讓工人使用工具快速旋擰進管片模具內，提高組裝效率及安裝精度。
08. 一種組合式傳動調節螺栓 [ CN220037200 ] :
本實用新型公開了一種組合式傳動調節螺栓，包括螺栓頭、隱藏凹槽、定位直杆、活動螺紋套、套合槽、傳動螺紋、導油凹槽、自封注油孔、鎖緊螺紋柱和鎖緊螺母。本實用新型能夠使螺栓通過定位直杆和活動螺紋套的組合，在螺紋面部分破損的情況下直接更換相應段的活動螺紋套，無需整個更換傳動螺栓，節約傳動螺栓維護成本，同時還能夠通過隱藏溝槽對活動螺紋套的螺紋進行注油潤滑，提升傳動螺栓的使用流暢性。
09. 一種5G基站用防腐蝕螺栓 [ CN220060199 ] :
本實用新型公開了一種5G基站用防腐蝕螺栓，包括螺杆、罩體和螺栓頭；所述螺栓頭表面開設有向螺杆內部注入潤滑油的凹孔，所述螺杆表面開設有使潤滑油流出的通孔，所述螺杆表面設置有提高螺杆防腐蝕性能的防腐蝕層，所述罩體一側螺絲固定有使固定板復位的扭簧；本實用新型通過設置的固定板、扭簧、防腐蝕層、支杆、壓片、彈簧、固定塊和凸粒，解決了現有的5G基站用防腐蝕螺栓在使用時，螺栓的防腐蝕性能較差的問題。
10. 一種組合螺栓結構 [ CN220037197 ] :
一種組合螺栓結構，屬於緊固件技術領域，該組合螺栓結構，包括螺栓頭部、螺紋杆部及之間設置的用於安裝墊圈的環形卡槽，所述螺紋杆部與所述環形卡槽的連接處設置有螺紋收尾區，所述螺紋收尾區的軸向長度小於1/2的螺距，本實用新型的有益效果是，本實用新型可使墊片穩定安裝在螺栓上，避免了墊片翻轉到螺紋段上，起到了防鬆脫的作用，便於儲存和安裝。
11. 螺絲結構 [ CN220037195 ] :
本實用新型提供了一種螺絲結構，包含：螺頭，具有第一端面、反向於該第一端面的第二端面、由該第一端面朝第二端面凹設且具有一第一槽底面的第一驅動槽、由該第一槽底面朝第二端面凹設的第二驅動槽以及設於該第一端面與第二端面之間的第一驅動外部；以及螺杆，設於該螺頭的第二端面，且具有外螺紋，據此，本實用新型不論在進行鎖設作業或卸載作業時，至少提供三種不同型態的作業選擇，從而提升螺絲鎖設及卸載的便利性。
----

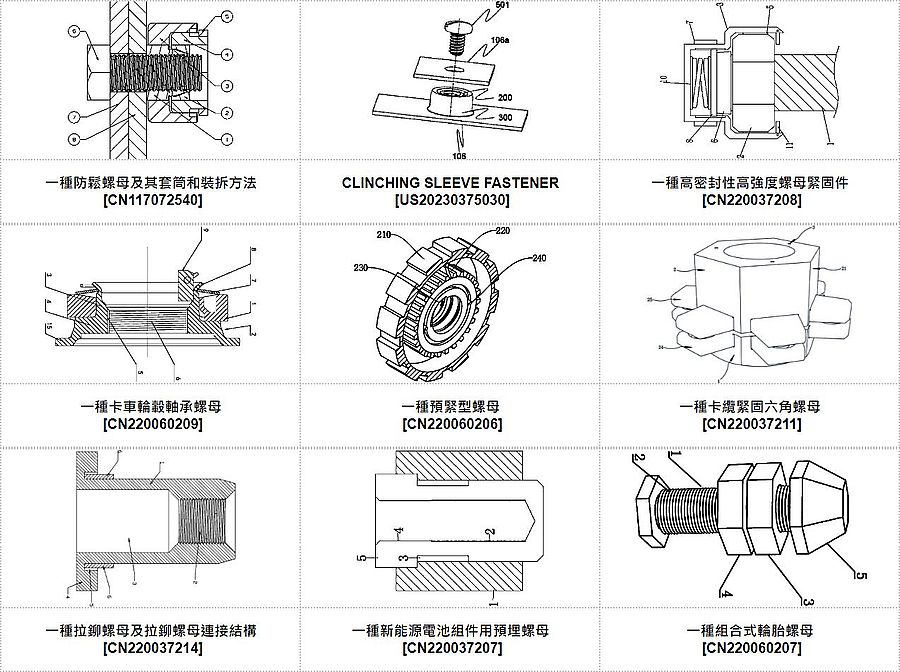

三、以『螺帽或類似之螺紋接合元件』(F16B037)為主要IPC分類號之扣件相關專利：
本項分類號(F16B037)之專利包括『一種防鬆螺母及其套筒和裝拆方法、CLINCHING SLEEVE FASTENER、一種高密封性高強度螺母緊固件、一種卡車輪轂軸承螺母、一種預緊型螺母、一種卡纜緊固六角螺母、一種拉鉚螺母及拉鉚螺母連接結構、一種新能源電池組件用預埋螺母、一種組合式輪胎螺母』等專利，以下為本期專利摘要說明。
#專利代表圖 :
----
#專利摘要：
01. 一種防鬆螺母及其套筒和裝拆方法 [ CN117072540 ] :
一種防鬆螺母及其套筒和裝拆方法。防鬆螺母由子螺母和母螺母組成，子母螺母通過一個圓柱面和一個圓錐面配合，且通過母螺母圓柱面上的數個錐台和子螺母圓柱面上的錐孔相互作用裝配成一體。母螺母圓錐面錐角大於子螺母圓錐面錐角。子螺母的圓柱面上有相應的螺紋槽與母螺母的錐台相互配合，通過此配合母螺母可以在子螺母上旋進。套筒由內外套筒和連接鍵或銷構成，外套筒控制子螺母、內套筒控制母螺母，通過連接鍵或銷的滑動聯動內外套筒或取消聯動。防鬆螺母可以通過手動扳手或電動晶片控制扳手實現緊固和拆裝。防鬆螺母防鬆效果好且可重複使用。
02. CLINCHING SLEEVE FASTENER [ US20230375030 ] :
顯示並描述了夾緊套筒緊固件。彎曲的套筒緊固件包括第一個緊固件和第二個緊固件。第一個緊固件部分包括位於第一端的頭部和位於第二端的小腿。頭部逐漸變細，使其越來越遠離第一個緊固件部分的中心。底切位於第一個緊固件部分的第一和第二端。第一個緊固件的部位進一步包括位於頭部和底切之間的膝蓋。從第一端到第二端的第一個緊固件部分延伸的螺紋開口。開口包括一個步驟，該步驟在步驟的一側更寬。第二個緊固件是一個衣領，其橫截面與第一部分的橫截面相匹配。衣領有一個開口，延伸了。
A clinching sleeve fastener is shown and described. The clinching sleeve fastener includes a first fastener part and a second fastener part. The first fastener part includes a head located at a first end and a shank located at a second end. The head is tapered such that it narrows the further away from the center of the first fastener part. An undercut is located between the first and second end of the first fastener part. The first fastener part further includes knurls located between the head and the undercut. A threaded opening extending through the first fastener part from the first end to the second end. The opening includes a step where the opening is wider on one side of the step. The second fastener part is a collar having a cross section which matches that of the first part. The collar has an opening extending therethrough.
03. 一種高密封性高強度螺母緊固件 [ CN220037208 ] :
本實用新型公開了一種高密封性高強度螺母緊固件，包括螺紋杆以及螺母主體，所述螺母主體與所述螺紋杆頂部連接，所述螺母主體頂部安裝有密封結構，所述密封結構包含有：殼體、兩個滑動槽、兩個插接塊、傳動塊、輔助固定組件以及傳動套，本實用新型涉及緊固件技術領域，本案的有益效果為：本技術方案採用密封結構，殼體與螺母主體連接，在對螺母與螺紋杆進行連接時，操作人員可以通過扳手轉動傳動套，從而可以通過殼體帶動螺母主體與螺紋杆進行連接，並在連接結束後，殼體可以對螺母主體與螺紋杆連接處進行密封性防護，同時可以增加連接處的強度，具有連接密封性好以及連接強度高等特性。
04. 一種卡車輪轂軸承螺母 [ CN220060209 ] :
本實用新型公開了一種卡車輪轂軸承螺母，包括六角螺母蓋，六角螺母蓋內部穿設有螺母底座，螺母底座包括用於穿過六角螺母蓋且轉動配合的中心管以及和中心管的一端固定用於對六角螺母蓋進行限位的底管，中心管和底管內部組合形成內通道，內通道設置有內螺紋，六角螺母的一端設置有彈性墊圈，彈性墊圈套設在中心管上，中心管的一端設置有外沿，中心管靠近外沿的一端內部設置有花鍵銷，花鍵銷卡接在中心管外弧面，內通道遠離內螺紋的一端內部設置有避免花鍵銷轉動的限位元元件，它可以避免螺栓在擰動時由於扭矩過大導致的螺栓和螺母擰過頭，同時可以在任何程度都可以通過花鍵進行固定。
05. 一種預緊型螺母 [ CN220060206 ] :
本實用新型涉及螺母技術領域的一種預緊型螺母，所述螺母包括用於和螺栓絲接連接的內螺母，所述內螺母的上方設置有用於控制內螺母旋入螺栓上的外螺母，所述外螺母的環體內腔頂端面上設置有用於對螺母進行防鬆的連接裝置，所述連接裝置包括固定安裝在外螺母的環體內腔頂端固定安裝有固定塊，所述固定塊的塊體內設置有用於對內螺母進行限制防止其雙向轉動的支撐板。在通過專用工具驅動外螺母進行向右轉動時，支撐板會沿著固定板的斜邊進入到相鄰兩個固定板之間，此時不會使內螺母發生轉動。而在外螺母向左轉動時，支撐板會卡在相鄰兩個固定板之間，並作用在支撐板直角邊，進而可帶動內螺母向左轉動，並對工件進行固定預緊。
06. 一種卡纜緊固六角螺母 [ CN220037211 ] :
本實用新型屬於緊固件技術領域，尤其為一種卡纜緊固六角螺母，包括第一螺母，還包括安裝在所述第一螺母上的鎖緊組件；所述鎖緊元件包括設置在所述第一螺母上方的第二螺母，所述第二螺母的下端面固定連接有兩個對稱排列的限位塊，所述第一螺母的上端面設置有用於容納所述限位塊的限位元槽，在此裝置上設置了鎖緊元件，使用者通過此鎖緊元件，可以通過兩個獨立的螺母同時鎖緊螺栓，以提高鎖緊效果，再利用彈簧和限位塊等機構使兩個螺母實現聯動，從而進一步提高防鬆脫效果，並且在此機構上加入了進油元件，可以利用進油孔倒入潤滑油，使油槽內潤滑油進入螺紋內，起到潤滑作用。
07. 一種拉鉚螺母及拉鉚螺母連接結構 [ CN220037214 ] :
本實用新型提出了一種拉鉚螺母及拉鉚螺母連接結構，包括螺母本體，螺母本體的前端面上設有螺紋孔，螺母本體的後端面上設有形變孔，螺紋孔和形變同軸設置，螺紋孔的直徑小於形變孔的直徑，螺母本體的後端設有螺帽，其特徵在於：所述的螺帽的前側面上設有環形的連接槽，連接槽的內徑等於螺母本體的外徑，連接槽內連接有環形的加強套。螺母在插入板件上的孔後，加強套的前端會略微凸出於板件的背面，這樣在拉鉚過程中，螺母形變形成的擠壓，先對加強套進行擠壓，再與板件的背面接觸，如此通過加強套先對擠壓進行緩衝，起到對板件進行保護的作用，避免板件發生脆性斷裂而損壞。
08. 一種新能源電池組件用預埋螺母 [ CN220037207 ] :
本實用新型涉及預埋螺母技術領域，尤其涉及一種新能源電池組件用預埋螺母。其技術方案包括：預埋基座和螺母本體，所述螺母本體設在所述預埋基座上，所述螺母本體的上端外壁兩側設有圓弧邊，所述螺母本體的上端外壁異于圓弧邊的兩側設有水準邊。本實用新型通過結構之間的配合降低生產材料的使用量，提高螺母安裝穩定性。
09. 一種組合式輪胎螺母 [ CN220060207 ] :
本實用新型公開了一種組合式輪胎螺母，涉及輪胎螺母技術領域，包括輪胎螺母主體，所述輪胎螺母主體包括有螺栓，所述螺栓的一端外壁活動連接有固定螺母二，所述固定螺母二的外壁一側活動連接有固定螺母一，所述螺栓的一端活動連接有螺母蓋。本實用新型通過採用螺母本體、圓弧槽、圓槽之間的配合，將螺栓固定後，將固定螺母二扭入螺栓的表面，進行扭緊固定，同時將固定螺母一在此扭入螺栓中，當固定螺母一扭動到固定螺母二的一側時，固定螺母一通過一側表面的圓弧柱和圓塊卡入固定螺母二上的圓弧槽中，並擠壓轉動，將圓塊卡入圓槽中進行固定，使得在固定後固定螺母一和固定螺母二不會受到震動時產生鬆動，從而提高裝置的固定效果。
----

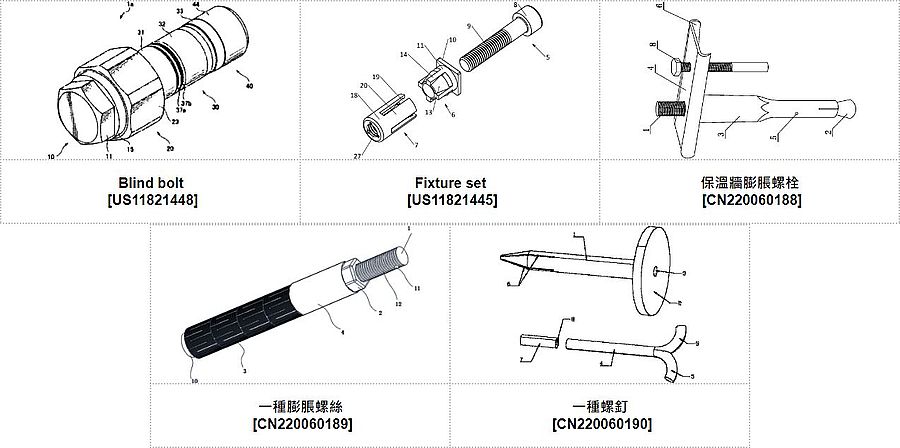

四、以『緊固於壁或類似件內之銷釘或其他器件，通過將其插入為此而製作的壁孔內緊固』(F16B013)為主要IPC分類號之扣件相關專利：
本項分類號(F16B013)之專利包括『Blind bolt、Fixture set、保溫牆膨脹螺栓、一種膨脹螺絲、一種螺釘』等專利，以下為本期專利摘要說明。
#專利代表圖 :
----
#專利摘要：
01. Blind bolt [ US11821448 ] :
帶有螺栓頭的盲螺栓，形成雄性螺釘的軸部分和螺栓。具有多邊形外表面的外部螺母，並且外部螺母孔沿軸向穿透。圓柱閥套筒形成的圓形孔和具有圓柱體部分的內部螺母。在圓柱部分的一端形成的螺母頭部部分，內部的螺絲螺釘內部形成一個雌性螺釘。在閥套筒的外圓周上形成了多個外圍外圍凹槽，沿外圍方向延伸。內部螺母的圓柱部分被插入閥套筒的套筒孔中，圓柱部分的尖端部分插入了外部螺母的外部螺母孔中，以防止內部螺母相對於外部螺母旋轉。
A blind bolt with a bolt head, a shaft portion on which a male screw is formed, and a bolt. An outer nut having a polygonal outer surface, and an outer nut hole penetrating in the axial direction. A cylindrical valve sleeve formed with a sleeve hole and an inner nut having a cylindrical portion. A nut head portion formed at one end of the cylindrical portion, and an inner nut hole having a female screw formed in a part inside. A plurality of outer peripheral grooves, extending in the outer peripheral direction are formed on the outer circumference of the valve sleeve. The cylindrical portion of the inner nut being inserted into the sleeve hole of the valve sleeve, the tip portion of the cylindrical portion inserted into the outer nut hole of the outer nut to prevent the inner nut from rotating with respect to the outer nut.
02. Fixture set [ US11821445 ] :
用於將附件固定到牆壁的固定裝置包括螺栓；一個袖子部分和楔形部分的分離器；當敦促錨固錨向第一個方向滑動時，配置為擰緊的金屬錨將其擰到螺栓上，並具有徑向擴展的臂沿楔形部分滑動。手臂的自由端配置為在手臂的徑向膨脹時將錨鎖在牆上。分離器的捕獲器完全位於套筒部分的最小邊界圓柱體內。當敦促錨向第二個方向滑動時，將錨向第一個方向滑動，將錨在第一個方向上滑到第一個方向後，將錨向第二方向沿第二個方向沿第二方向滑動時，各自的臂的自由端被踩踏並配置為捕獲。自由結束了。
A fixture set for fixing an accessory to a wall includes a bolt; a splitter having a sleeve portion and a wedge portion; and a metal anchor configured to be screwed to the bolt and having radially expandable arms configured to slide along surfaces of the wedge portion when the anchor is urged to slide in a first direction. The arms have a free end configured to lock the anchor against the wall upon radial expansion of the arms. The splitter has a catch situated entirely within minimum bounding cylinder of the sleeve portion. The free end of a respective arm is barbed and configured to be caught in the catch when the anchor is urged to slide in a second direction, opposite to the first direction, after having slid the anchor onto the splitter in the first direction with the barbed free end having passed the catch.
03. 保溫牆膨脹螺栓 [ CN220060188 ] :
本實用新型公開了一種保溫牆膨脹螺栓，包括設置有外螺紋的螺杆，螺杆的其中一個端部螺紋套接有與螺杆相適配的錐套，螺杆上活動套接有被錐套限位的脹套，脹套遠離錐套的端部固設有垂直於脹套的固定板，螺杆的端部將固定板貫穿並由貫穿孔中伸出。本實用新型大了預設孔與膨脹螺栓之間的摩擦，能有效防止膨脹螺栓旋轉鬆動，同時增大的其承載力，適用於所有保溫牆體上物體的固定。
04. 一種膨脹螺絲 [ CN220060189 ] :
本實用新型公開了一種膨脹螺絲，包括拉杆，拉杆一端設置有凸盤，拉杆另一端設置有吊孔，所述拉杆上靠近吊孔的一端設置有外螺紋，拉杆通過外螺紋連接有螺母，拉杆上在螺母與凸盤之間套裝有N個膨脹元件，所述膨脹元件包括內滑套與外卡套，所述內滑套具有錐形外側壁，所述外卡套具有與錐形外側壁相吻合的錐形內側壁，所述外卡套四周側壁沿拉杆長度方向設有多個槽口，所述外卡套四周側壁沿其圓周方向設置有防滑紋，本方案由於使用N個帶防滑紋的外卡套與孔洞內壁形成擠壓，在起吊時起吊物（一般為岩石）越重，外卡套與岩石的結合力越牢固，兩者不會發生脫離，大大增加了起吊過程中的安全係數。
05. 一種螺釘 [ CN220060190 ] :
本實用新型提出了一種螺釘，所述的釘頭上設有第一螺紋孔，第一螺紋孔向釘杆內延伸設置，第一螺紋孔內螺紋連接有螺杆，螺杆的後端形成掛鉤結構，所述的釘杆的前端設有十字形的開槽，開槽沿釘杆長度方向延伸設置，開槽把釘杆的前端分成四瓣，開槽延伸至與第一螺紋孔連通設置.所述的第一螺紋孔的前端為由前至後直徑逐漸變小設置。其懸掛能力強，螺杆露在牆壁外的長度可進行調節，並具有掛鉤結構，更方便懸掛物品，螺釘可完全敲入牆壁，敲打時無需考慮螺釘露在外面的長度，通過螺紋連接的螺杆來調節露在外面的長度，通過擠壓柱可對釘杆的前端進行擠壓，使釘杆的前端發生張開形成，形成膨脹結構，如此防止螺釘脫出牆壁。
----

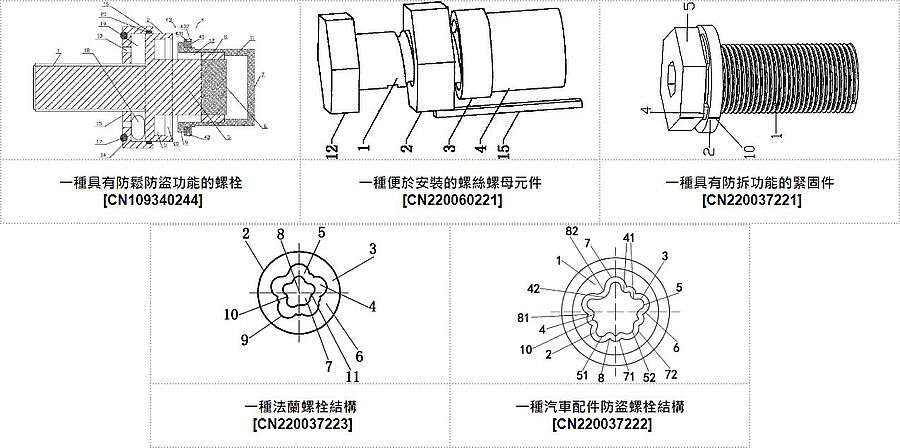

五、以『防止螺栓，螺帽，或銷損傷之措施；防止螺栓，螺帽或銷未經許可操作之措施』(F16B041)為主要IPC分類號之扣件相關專利：
本項分類號(F16B041)之專利包括『一種具有防鬆防盜功能的螺栓、一種便於安裝的螺絲螺母元件、一種具有防拆功能的緊固件、一種法蘭螺栓結構、一種汽車配件防盜螺栓結構』等專利，以下為本期專利摘要說明。
#專利代表圖 :
----
#專利摘要：
01. 一種具有防鬆防盜功能的螺栓 [ CN109340244 ] :
本發明公開了一種具有防鬆防盜功能的螺栓，包括螺杆體、壓緊體、固定槽、固定機構、圓柱體、第一帶動部、擰動帽、第二帶動部、環狀防脫體、墊片、第一密封圈、第二密封圈、囊體和存放槽，所述螺杆體的後端設有壓緊體，所述壓緊體的後端一體成型有圓柱體，所述圓柱體的後端一體成型有第一帶動部，所述第一帶動部的橫截面為正方形形狀，所述圓柱體的直徑與第一帶動部的邊長相等，所述擰動帽的前端內設有第二帶動部，所述第二帶動部上穿設有可滑動的第一帶動部，與現有技術相比，能夠有效的防止振動造成的螺栓鬆動，並且具有防盜功能。
02. 一種便於安裝的螺絲螺母元件 [ CN220060221 ] :
本實用新型涉及機械緊固術領域，尤其涉及一種便於安裝的螺絲螺母元件。其包括螺杆、六角螺母、止回環、套筒和卡杆，螺杆中部螺紋連接有六角螺母，卡杆連接在螺杆底端，卡杆直徑小於螺杆直徑，卡杆的兩側均連接有矩形塊，卡杆外側卡合設置有套筒，套筒內設置有矩形槽，矩形槽的底部連通有環槽。本實用新型在螺杆底部設置有卡杆，卡杆外側套設有套筒，套筒和卡杆之間卡合設置，套筒上設置有止回環，止回環位於六角螺母的下方，當六角螺母滑脫過程中，六角螺母移動到與止回環接觸，並對止回環產生推動力，但止回環安裝在套筒上，套筒內部卡杆上的矩形塊與卡槽的卡接，阻止了六角螺母進一步移動，使得六角螺母不會從螺杆上滑脫。
03. 一種具有防拆功能的緊固件 [ CN220037221 ] :
本實用新型涉及緊固件領域，且公開了一種具有防拆功能的緊固件，包括螺栓，螺栓包括螺杆和夾片，夾片固定連接在螺杆的上端，夾片的直徑大於螺杆的端面直徑，夾片的上表面開設有兩個對稱設置的插槽，插槽內活動插接有與之匹配的插塊，插塊的上端固定連接有六角擰塊，本實用新型通過設置螺栓的頭部為夾片，夾片不易受力，在安裝後不易使用工具將其拆除，同時插塊插入夾片上的插槽內，使用工具轉動六角擰塊便可帶動夾片轉動，使螺杆進行轉動，整體使用方便，便於拆裝，還起到防盜功能。
04. 一種法蘭螺栓結構 [ CN220037223 ] :
本實用新型屬於汽車配件緊固件技術領域的法蘭螺栓結構。螺栓端頭(2)的圓形端面(3)設置凹進的防盜凹槽(4)，防盜凹槽(4)包括內圈凸台(5)和外圈凸台(6)，內圈凸台(5)水平面包括多個外凸的半圓面(7)，多個半圓面(7)的半徑尺寸設置為部分相等、部分不相等的結構，多個半圓面(7)距離圓形端面(3)的圓心(8)的距離設置為部分相等、部分不相等的結構。本實用新型所述的法蘭螺栓結構，結構簡單，增加螺栓結構獨特性，排除一般拆卸結構使用可能，確保只有特定拆卸結構才能實現安裝和拆卸，提升防盜效果。螺栓結構防盜性能的提高，保護螺栓結構安裝的產品不被盜竊。這樣，有效實現相關產品的保護，提高安全性。
05. 一種汽車配件防盜螺栓結構 [ CN220037222 ] :
本實用新型屬於汽車配件緊固件技術領域，更具體地說，是涉及一種汽車配件防盜螺栓結構。包括螺栓端頭(1)，螺栓端頭(1)一側端面設置外凸的防盜筒體(2)，防盜筒體(2)包括筒體內部面(3)，筒體內部面(3)設置為由多個內凸面(4)和多個外凹面(5)組成的結構，內凸面(4)包括常規內凸面(41)和變形內凸面(42)，外凹面(5)包括常規外凹面(51)和變形外凸面(52)。本實用新型所述的汽車配件防盜螺栓結構，結構簡單，確保只有配備特定的拆卸結構才能夠實現安裝和拆卸，方便可靠實現防盜作用，提升防盜效果，有效保護汽車配件安全。
----
若需專利檢索及分析服務，請洽國立高雄科技大學 鍛造輥軋工程研究中心。
TEL : 07-3814526 分機 15456 / EMAIL : nkust.fastener@gmail.com
----
