2024-04-No2-扣件專利新訊
余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心
各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件專利新訊 (2024-04-No2)：

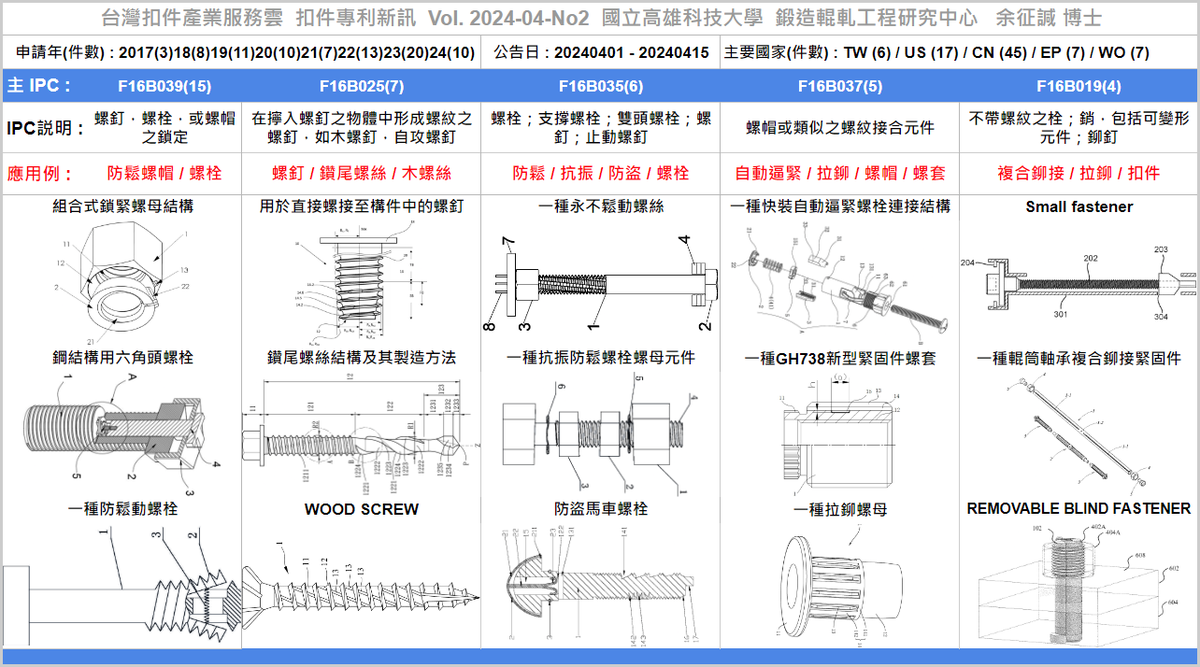

全球專利資料庫近期公告82筆扣件新專利，公告日介於20240401至20240415間，申請國件數分別為台灣(TW)6件、美國(US)17件、中國(CN)45件、歐洲(EP)7件與世界(WO)7件，專利權人包括台灣的『德商ＥＪＯＴ股份兩合公司、奇鋐科技股份有限公司、吉瞬興業股份有限公司、列支敦斯登商希爾悌股份有限公司、日商美克司股份有限公司』;美國的『ZHEJIANG DUNAN ARTIFICIAL ENVIRONMENT CO., LTD.、TOYOTA JIDOSHA KABUSHIKI KAISHA、TOPURA CO., LTD.、Phillips Screw Company、PEGATRON CORPORATION』;中國的『貴州航太精工製造有限公司、蘇州新凱緊固系統有限公司、溫州博宇機械有限公司、無錫安士達五金有限公司、賓科汽車扣件（崑山）有限公司、廈門恆耀金屬有限公司、嘉興睿創新材料有限公司、湖北恆易汽車緊固件有限公司、深圳市新中原金屬製品有限公司、特瑞堡密封設備卡爾馬有限公司』；歐洲的『Woodwelding AG、Phillips Screw Company、Meishan CRRC Fastening System Co., Ltd.、LE CLOU S.V.A.、Kwantex Research Inc.、Hilti Aktiengesellschaft、Amfomed Ag』；與世界的『YAMASHINA CORPORATION、WEIDMÜLLER INTERFACE GMBH & CO. KG、TENSIONCAM SYSTEMS AB、Phillips Screw Company、NIPPON LIGHT METAL COMPANY, LTD.、LICHTER, David I.、FLEXICON CORPORATION、B. BRAUN NEW VENTURES GMBH』 … 等專利權人(完整專利權人請詳參專利清單)。
本期以『螺釘，螺栓，或螺帽之鎖定』(F16B039) 分類號為主，聚焦在『簡易組模式防鬆螺母、ANTI-LOOSENING BOLT AND NUT ASSEMBLY、一種用於伺服器設備精密緊固件螺母結構、一種防鬆動螺母組合與防震錘、組套抱鎖式防鬆螺母、一種高強度的防鬆螺母、組合式鎖緊螺母結構、鋼結構用六角頭螺栓、一種防鬆動螺接結構、一種防鬆動螺栓、一種緊固連接件、一種機械設備用分體式緊固螺母、一種壓縮變形式木結構用防盜馬車螺栓、螺鎖單元結構、LOCKING SYSTEM』等專利。
其餘分類號及代表專利依序為：
(1) F16B025：具有分離的擴展指形件之可擴展螺釘、用於直接螺接至構件中的螺釘、用於直接螺接至構件中的螺釘、鑽尾螺絲結構及其製造方法、一種高低雙牙螺絲加工用打頭機、WOOD SCREW、IMPROVED FASTENER FOR FASTENING STRUCTURES IN SHAFTS。
(2) F16B035：一種永不鬆動螺絲、一種防脫落螺栓、一種導軌滑動式單邊螺栓緊固件及其使用方法、一種改良型單邊螺栓緊固件、一種抗振防鬆螺栓螺母元件、一種彎折變形式木結構用防盜馬車螺栓。
(3) F16B037：一種快裝自動逼緊螺栓連接結構、一種GH738新型緊固件螺套及其加工方法、一種嵌件螺母或螺栓卡扣夾緊固定組件、一種連續內螺紋結構纖維複合材料預製體及其製備方法、一種拉鉚螺母、製造設備及製造方法。
(4)F16B019：Small fastener、一種輥筒軸承複合鉚接緊固件及其安裝方法、SINGLE-GROOVE BLIND FASTENER AND MOUNTING METHOD THEREFOR、REMOVABLE BLIND FASTENER等專利。
(完整專利資訊請參閲專利清單。)
----
#參考資料：
[1] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2024-04-No2, https://www.tw-fastener.com/tfsc/knowledge/BLP_302d8c46-de86-42a5-b2d8-d7b74b7d9cf7
[2] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2024-04-No2, 專利清單 EXCEL, https://docs.google.com/spreadsheets/d/1rPooheF4SlB7T7ZJMQiRmJCeMUH6pegQ/edit?usp=drive_link&ouid=112972152770097436121&rtpof=true&sd=true
[3] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2024-04-No2, 專利説明書 PDF, https://drive.google.com/drive/folders/1BnDWIaBcbeMNi6Wcl3jSaktzazbghUr-?usp=drive_link
----
(點擊開啓全文: https://www.tw-fastener.com/tfsc/knowledge/BLP_302d8c46-de86-42a5-b2d8-d7b74b7d9cf7 )
----
Tag : #Fasteners, #Patent, #Review .
----
一、以『螺釘，螺栓，或螺帽之鎖定』(F16B039)為主要IPC分類號之扣件相關專利：
本項分類號(F16B039)之專利包括『簡易組模式防鬆螺母、ANTI-LOOSENING BOLT AND NUT ASSEMBLY、一種用於伺服器設備精密緊固件螺母結構、一種防鬆動螺母組合與防震錘、組套抱鎖式防鬆螺母、一種高強度的防鬆螺母、組合式鎖緊螺母結構、鋼結構用六角頭螺栓、一種防鬆動螺接結構、一種防鬆動螺栓、一種緊固連接件、一種機械設備用分體式緊固螺母、一種壓縮變形式木結構用防盜馬車螺栓、螺鎖單元結構、LOCKING SYSTEM』等專利，以下為本期專利摘要說明。

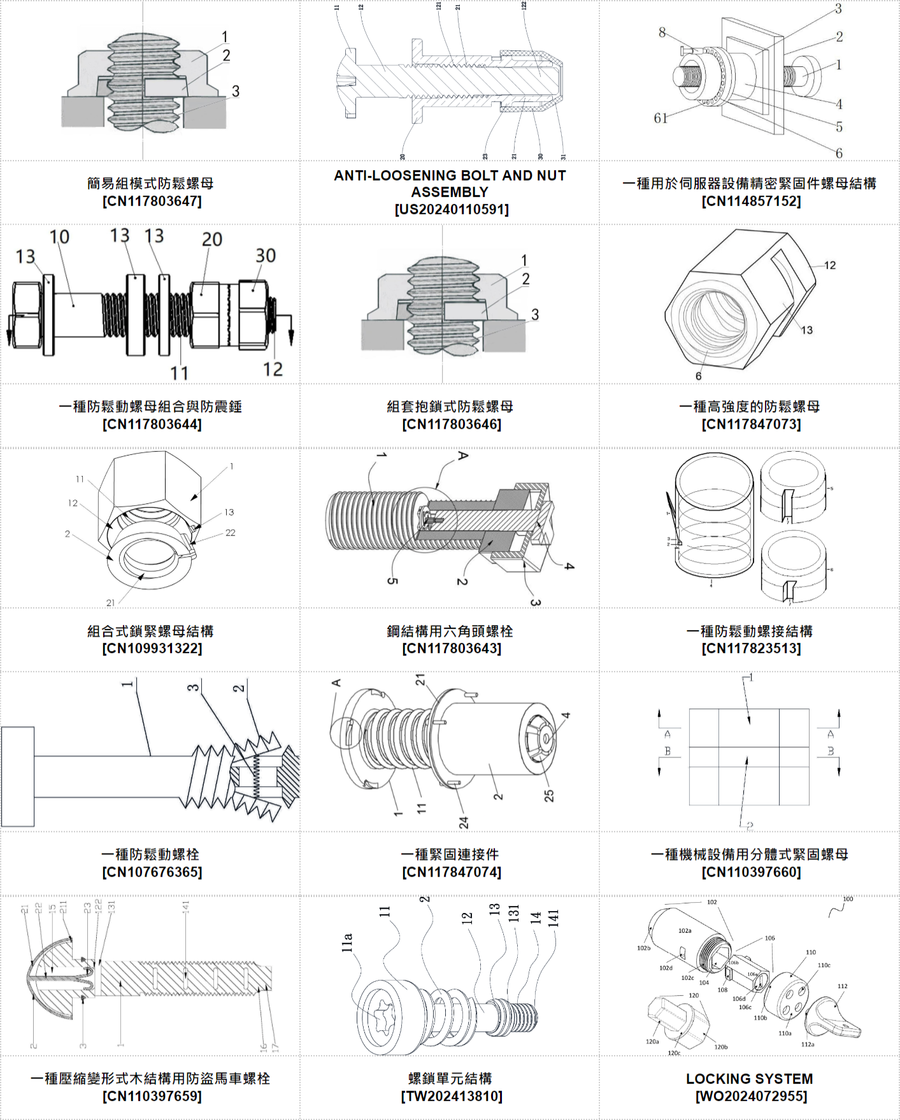

#專利代表圖 :
----
#專利摘要：
01. 簡易組模式防鬆螺母 [ CN117803647 ] :
本發明公開了一種簡易組模式防鬆螺母，它在螺母上設一個錐台凹腔，內置與之配作設一通槽或哈夫合成的環狀構件；或將環狀構件避開通槽或拼合線，置成一個基於它內螺紋與螺栓配合間隙為偏心值取設的錐外凸形構件；或同時在環狀構件高度與螺母凹腔的螺紋間，設一個允許螺母鎖緊時其螺紋部分能下拉的空間；使在保有常規單一螺母功效基礎上，以新增的凹腔鎖合面和抱鎖的螺紋段，或加上偏心和主體螺紋呈懸空持續的彈性和凹腔對環狀構件及內螺紋的雙向作用結構，達到高可靠防鬆效果，並能夠無損壞的便於拆卸或重複使用；本發明將合理簡單易行具實效的結構特徵整合在通常的單一螺母上，以多方位環扣互補的達到螺母鎖緊就不會鬆動的切實可靠效果。
02. ANTI-LOOSENING BOLT AND NUT ASSEMBLY [ US20240110591 ] :
一種防鬆螺栓螺帽組件，包括螺栓、螺帽和鎖定構件。螺栓的螺桿具有形成有外螺紋的上部和形成有保持部的下部。螺帽具有形成有內螺紋的上腔和形成有鎖定部的下腔。鎖定部分具有彈性。當鎖緊部被按壓時，鎖緊部與固持部緊配合。鎖扣件套設於鎖扣段。鎖定構件具有錐形部分的內腔。當鎖定件旋轉時，螺帽軸向移動，使錐形部緊緊地壓在鎖定部上。此螺栓螺母組件具有防鬆作用，零件少，可以在狹窄的空間內方便操作。
An anti-loosening bolt and nut assembly includes a bolt, a nut, and a locking member. A screw rod of the bolt has an upper portion formed with an external thread and a lower portion formed with a retaining section. The nut has an upper cavity formed with an internal thread and a lower portion formed with a locking section. The locking section has elasticity. When the locking section is pressed, the locking section is in tight fit with the retaining section. The locking member is sleeved on the locking section. The locking member has an inner cavity with a tapered section. When the locking member is rotated, the nut is moved axially for the tapered section to be pressed against the locking section tightly. The bolt and nut assembly provides an anti-loosening effect, has few parts, and can be operated easily in a narrow space.
03. 一種用於伺服器設備精密緊固件螺母結構 [ CN114857152 ] :
本發明公開了一種用於伺服器設備精密緊固件螺母結構，涉及螺母技術領域。該用於伺服器設備精密緊固件螺母結構，包括螺紋杆，所述螺紋杆貫穿有被緊固件與固定座，且緊固件與固定座均與螺紋杆螺紋連接，所述固定座遠離被緊固件的一側固定連接有螺母本體，所述螺母本體的外壁上滑動連接有滑環，所述滑環遠離固定座的一側轉動連接有轉環，且轉環與螺母本體螺紋連接，所述螺母本體的內部設置有固定元件，所述螺母本體的外壁上固定連接有限位元元件。該用於伺服器設備精密緊固件螺母結構通過固定元件的使用，螺栓在與螺母本體緊固後，通過轉動轉環，解除對螺紋杆的限位固定，使螺紋杆可以取出，達到被緊固件可以進行快速更換的效果。
04. 一種防鬆動螺母組合與防震錘 [ CN117803644 ] :
本申請公開了一種防鬆動螺母組合與防震錘；其中，防鬆動螺母組合包括：螺杆、第一螺母與第二螺母；所述螺杆上設置有第一螺紋段與第二螺紋段；所述第一螺紋段與第二螺紋段的螺紋方向相反；所述第一螺母與所述第二螺母的螺紋方向相反；所述第一螺母螺紋套接於所述第一螺紋段上；所述第二螺母螺紋調節與所述第二螺紋段上；所述第一螺母與所述第二螺母相互抵接。本方案中第一螺母與第二螺母分別設置在螺紋相反的第一螺紋段與第二螺紋段上，能夠使得第一螺母與第二螺母之間產生相互緊固的力而起到防止鬆動的作用，有效解決現有的導線防震錘內的螺栓容易鬆動的問題。
05. 組套抱鎖式防鬆螺母 [ CN117803646 ] :
本發明公開了一種組套抱鎖式防鬆螺母。它為在螺母上設置一個錐台形凹腔，其內置有與之配作設一通槽合攏，或哈夫式合成的環狀構件；或者同時在所述環狀構件的高度與螺母凹腔的螺紋間，設留一個允許螺母處鎖緊狀時其螺紋部分能往下拉的空間；使在保有常規單一螺母功效基礎上，以新增的螺母凹腔錐形所合面和抱鎖緊的螺紋段，或加上螺母主體螺紋實呈懸空持續的彈性和凹腔對環狀構件及內螺紋的雙向作用結構，達到高可靠的防鬆效果，並能夠無損壞的便於拆卸或重複使用；本發明將合理簡單易行具實效的結構特徵整合在通常的單一螺母上，以多方位環扣互補的達到螺母鎖緊就不會鬆動的切實可靠效果。
06. 一種高強度的防鬆螺母 [ CN117847073 ] :
本發明公開了一種高強度的防鬆螺母，其包括螺栓頭，通過固定連接的厚螺母和薄螺母能夠提高螺母與螺栓杆壁上螺紋牙的咬合力，實現雙層咬合用以提高鎖緊效果，在雙層咬合的過程中，利用上下齒向相反的下防鬆墊圈和上防鬆墊圈可以減弱薄螺母咬合過程中的偏心力，提高螺栓杆和螺母整體的抗疲勞強度和使用壽命，當上防鬆墊圈可以減弱薄螺母偏心力的同時，由於正向凸輪大齒的角度大於螺栓螺紋牙的角度，當墊圈鬆動時可以使得墊圈與螺母之間產生摩擦，上下咬合將螺栓緊固鎖住，防止厚螺母受到震動或者動力負載影響發生鬆動，通過防鬆螺母對螺栓杆進行咬合固定，防止長時間的偏心力超載造成防鬆螺母和螺栓杆斷裂，同時緊固防鬆螺母的位置。
07. 組合式鎖緊螺母結構 [ CN109931322 ] :
本發明公開一種組合式鎖緊螺母結構，包括螺母套件以及墊圈扣件，螺母套件內設有第一通孔以及第二通孔，墊圈扣件內設有第三通孔，第一通孔上設有第一內螺紋，第三通孔上設有第二內螺紋，第一內螺紋以及第二內螺紋為相同螺紋結構，墊圈扣件為C形開口圈體並容置在第二通孔內，墊圈扣件的兩端設有凸起帶，第二通孔的內表面設有與凸起帶相適配的楔形凹槽。在螺栓件固定的過程中，凸起帶固定在楔形凹槽內，且凸起帶與楔形凹槽形成相互抵持力，可以達到一定防鬆效果，當螺栓件還可能鬆脫時，墊圈扣件的凸起帶向外伸展產生張力，以達到進一步固定的效果。本發明的螺母結構結構簡單，效果顯著，適於廣泛應用於汽車、輪船及其他精密加工固定的領域中。
08. 鋼結構用六角頭螺栓 [ CN117803643 ] :
本發明涉及六角頭螺栓技術領域，提出了鋼結構用六角頭螺栓，包括：螺帽主體，在螺帽主體外側滑動套設有用於對螺帽主體外周進行防護的防護蓋帽，在螺杆主體內部開設有下柱形腔，在下柱形腔四周開設有導向滑道，在下柱形腔底部設置有鎖緊機構，且鎖緊機構可滑動的設置於四個導向滑道之間，在螺杆主體與防護蓋帽之間設置有限位驅動機構，在限位驅動機構的作用下，能夠對鎖緊機構進行驅動，通過鎖緊機構能夠簡單快捷的對螺杆主體與鋼結構的連接處進行多點鎖緊，使得螺杆與鋼板之間的連接更加緊密牢固，與此同時，也能夠對防護蓋帽在螺帽主體上進行壓緊限位，對螺帽主體進行遮擋防護，具有很高的使用價值。
09. 一種防鬆動螺接結構 [ CN117823513 ] :
一種防鬆動螺接結構，本發明涉及螺紋連接技術領域，有帶有彈片楔子的螺母結構和螺紋壁挖有豎槽的螺栓結構兩大部分構成，螺母結構與螺栓結構通過各自螺紋壁的內螺紋和外螺紋可進行螺接。本發明的有益效果是：帶有彈片楔子的螺母結構與帶有挖槽的螺栓結構進行螺接時，螺母結構的彈片楔子可以鍥入螺栓結構的挖槽，從而防止螺接出現鬆動，它可廣泛應用在各類螺接場合，實現螺接的防鬆動，解決螺接易鬆動的問題。
10. 一種防鬆動螺栓 [ CN107676365 ] :
本發明公開了一種防鬆動螺栓，包括：螺杆，所述螺杆的側壁上設有軸向延伸的凹槽，凹槽內設有由彈簧鋼製作而成的彈體，彈體的一端與螺杆固定連接，其另一端為自由端，且在自然狀態下，所述彈體靠近凹槽一側的側面與螺杆的外壁之間具有間距，且該間距由彈體的固定端向其自由端依次遞增。本發明可以起到良好的放鬆動效果。
11. 一種緊固連接件 [ CN117847074 ] :
本發明公開了一種緊固連接件，屬於緊固件技術領域，包括緊固螺釘和具有彈性的緊固套墊，緊固套墊沿徑向發生彈性形變；緊固套墊的內周壁設置有內凹的內螺紋槽，緊固螺釘的釘柱設置有凸起的第一外螺紋，第一外螺紋與內螺紋槽逐漸連接，並且緊固套墊的外周壁逐漸凸起形成第二外螺紋，所述內螺紋槽、第一外螺紋的螺距相等，所述內螺紋槽的外徑、內徑之差與第二外螺紋的外徑、內徑之差的和等於第一外螺紋的外徑、內徑之差；所述緊固套墊不發生形變時緊固套墊的外徑與零部件的螺紋槽的內徑相等。本發明緊固效果好，能夠使其與零部件裝卸輕鬆簡單，避免零部件出現磨損滑絲的現象，同時對零部件具有減震、抗衝擊的保護作用。
12. 一種機械設備用分體式緊固螺母 [ CN110397660 ] :
本發明公開了一種機械設備用分體式緊固螺母，包括螺母本體和防鬆套，所述螺母本體的中央設有帶有內螺紋的第一通孔，所述螺母本體的外壁設有環形凹槽從而形成頸部，所述頸部上設有若干個連通第一通孔的第二通孔，所述防鬆套包括驅動套體和鎖緊轉子，所述驅動套體套設在環形凹槽處，若干個所述鎖緊轉子設置在驅動套體和頸部之間，所述鎖緊轉子上設有彈性橡膠鎖緊臂，所述驅動套體驅動鎖緊轉子轉動從而使彈性橡膠鎖緊臂隨之轉動並沿著第二通孔伸入第一通孔內，通過在螺母本體上設置防鬆套，利用齒輪傳動使其上的驅動套體驅動若干個鎖緊轉子同時轉動，並將彈性橡膠鎖緊臂徑向伸入第二通孔中，從而卡死在螺母本體和螺栓之間的縫隙中。
13. 一種壓縮變形式木結構用防盜馬車螺栓 [ CN110397659 ] :
本發明公開了一種壓縮變形式木結構用防盜馬車螺栓，包括螺栓本體和彈性膠圈，所述螺栓本體包括螺頭、止轉頸段、光杆段和螺杆段，所述螺頭、止轉頸段、光杆段和螺杆段從上至下依次連接，所述螺杆段的側面設有若干個水準的長槽形通孔，所述彈性膠圈環繞固定在止轉頸段外壁的凹槽上，通過在螺杆段上設置若干個長槽形通孔，配合在柱體處的敲擊引起螺杆段沿著長槽形通孔受力壓縮變形，從而破壞螺紋，將螺栓本體、第二連接件和螺母之間鎖死；通過在止轉頸段外側設置截面為倒三角形的彈性膠圈，方便止轉頸段插入預製方孔，有效避免螺栓本體鬆動。
14. 螺鎖單元結構 [ TW202413810 ] :
一種螺鎖單元結構，係包含：一螺絲本體、一彈性元件；該螺絲本體具有一頭部，該頭部一端依序延伸形成一桿體部及一第一螺鎖部及一第二螺鎖部，其中該桿體部外緣套設有該彈性元件，且該第一螺鎖部外表面具有一第一外螺紋，該第二螺鎖部外表面設有一第二外螺紋，該第一外螺紋與該第二外螺紋係為不同；，以便利於將該螺絲本體暫時固定於欲鎖固的一組合介面上及提供了止鎖的功能，防止過鎖之情事發生者。
15. LOCKING SYSTEM [ WO2024072955 ] :
某些方面涉及具有獨立鎖定機構的防盜車輪鎖定係統，其配置為保護汽車的車輪和輪圈。一種防盜車輪鎖定係統，包括緊固件，該緊固件的一端具有中空腔體，該緊固件的外部設有多個鎖銷槽。具有多個可伸縮鎖銷的可拆卸鎖，這些鎖銷分別與中空腔和鎖銷槽的設計和尺寸相符；旋到緊固件的螺紋頭上的帽；帽鑰匙，被配置為透過位於帽鑰匙底部的獨特的鑰匙突出部來解鎖帽；適配器，配置為當可拆卸鎖被移除時安裝和移除緊固件。
Certain aspects are directed to an anti-theft wheel locking system with independent locking mechanisms configured to protect the wheels and rims of an automobile is disclosed. The anti-theft wheel locking system comprises a fastener with a hollow chamber located on one end of the fastener and a plurality of lock pin slots disposed around an exterior of the fastener; a detachable lock with a plurality of retractable lock pins that match the design and dimensions of the hollow chamber and the lock pin slots respectively; a cap that screws onto a threaded head of the fastener; a cap key configured to unlock the cap via the unique key protrusions located on a bottom of the cap key; and an adapter configured to install and remove the fastener when the detachable lock is removed.
----
二、以『在擰入螺釘之物體中形成螺紋之螺釘，如木螺釘，自攻螺釘』(F16B025)為主要IPC分類號之扣件相關專利：
本項分類號(F16B025)之專利包括『具有分離的擴展指形件之可擴展螺釘、用於直接螺接至構件中的螺釘、用於直接螺接至構件中的螺釘、鑽尾螺絲結構及其製造方法、一種高低雙牙螺絲加工用打頭機、WOOD SCREW、IMPROVED FASTENER FOR FASTENING STRUCTURES IN SHAFTS』等專利，以下為本期專利摘要說明。

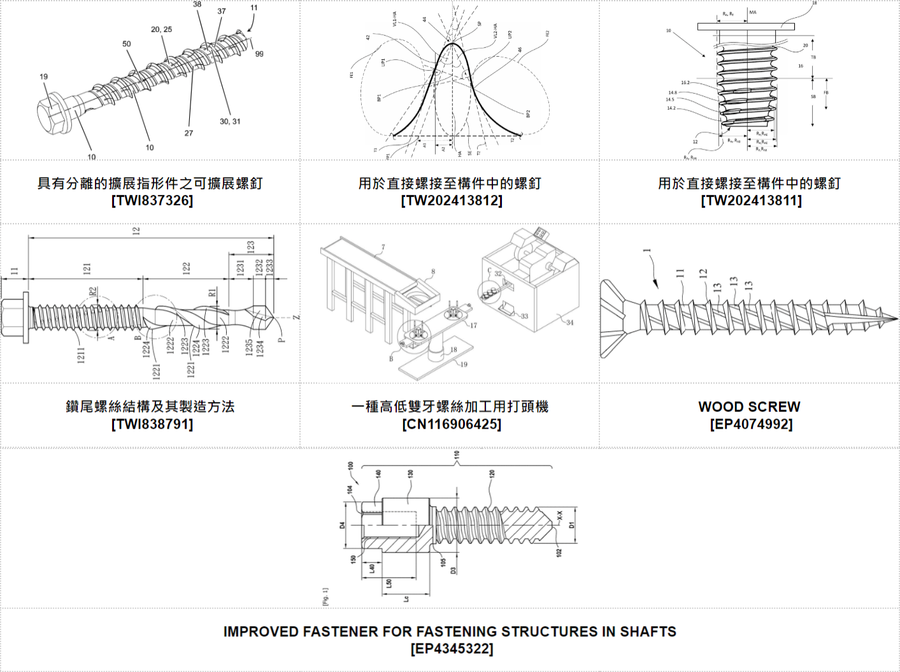

#專利代表圖 :
----
#專利摘要：
01. 具有分離的擴展指形件之可擴展螺釘 [ TWI837326 ] :
本發明係關於一種螺釘，其包括：一柄，其中圍繞所述柄捲繞之至少一個螺紋螺旋收納凹槽設置在所述柄中；及一螺紋螺旋，其被配置在所述螺紋螺旋收納凹槽中，其中所述螺紋螺旋具有至少一個可擴展螺旋區段，且其中所述柄在所述螺紋螺旋收納凹槽處具有一楔形側面，其用於在所述柄相對於所述可擴展螺旋區段移動時徑向地擴展所述可擴展螺旋區段。根據本發明，所述可擴展螺旋區段包括一螺旋形背部及複數個擴展指形件，所述複數個擴展指形件朝向所述楔形側面自所述螺旋形背部軸向地突出，其中所述螺旋形背部互連所述擴展指形件，且其中所述螺紋螺旋收納凹槽之所述楔形側面被組態成用於在所述柄相對於所述擴展指形件移動時向外徑向地移位所述擴展指形件。
02. 用於直接螺接至構件中的螺釘 [ TW202413812 ] :
本發明係關於一種用於直接螺接至構件、特別是由輕金屬材料製成的構件中的螺釘（10），其包括頭部及桿部，其中前述桿部配設有螺紋（20），前述螺紋的螺紋外半徑（R A）從具有恆定的支承區域半徑（R T）的圓柱形支承區域（TB）開始在尖端區域（SB）的範圍內朝向螺釘尖端（12）而減小，其中前述螺紋（20）具有朝向前述螺釘尖端（12）的導引側面（46、56）及朝向前述螺釘頭（18）的負載側面（42、52），其中前述導引側面（46、56）及前述負載側面（42、52）藉由螺紋尖端（44、54）連接，其中前述螺紋尖端（44、54）從前述導引側面（46、56）到前述負載側面（42、52）的輪廓線遵循沿定義前述螺紋尖端的橢圓（SE）的橢圓路徑，其中前述橢圓（SE）的半長軸的頂點（SP）處於前述螺紋尖端中，前述橢圓（SE）具有與前述負載側面（42、52）的過渡點（UP1、UP2）以及與前述導引側面（46、56）的過渡點（UP1、UP2），其中在與前述負載側面（42、52）的過渡點（UP1、UP2）處與前述橢圓的切線（T1）與前述橢圓（SE）的半長軸（HA）形成負載側面角（LF），在與前述導引側面（46、56）的過渡點（UP2）與前述橢圓（SE）的切線（T2）與前述橢圓的半長軸（HA）形成導引側面角（FF），並且前述螺紋尖端以某種方式設計，使得在前述過渡點（UP1、UP2）處正交於前述切線（T1、T2）的正交線與前述半長軸（HA）相交於交點（BP1；BP2），其特徵在於，前述交點（BP1；BP2）與前述過渡點（UP1、UP2）之間的距離小於前述頂點（SP）與前述交點（BP1；BP2）之間的距離的90%。
03. 用於直接螺接至構件中的螺釘 [ TW202413811 ] :
本發明係關於一種用於直接螺接至構件、特別係由輕金屬材料製成的構件中的螺釘（10），其包含頭部及桿部，其中前述桿部配設有螺紋（20），前述螺紋的螺紋外半徑（R A）從圓柱形支承區域（TB）開始在尖端區域（SB）的範圍內朝向尖端（12）而減小，其中前述螺紋（20）在前述尖端區域（SB）中，即在前述螺紋外半徑（R A）朝向前述螺釘尖端（12）而減小的區域中，具有至少五個沿周向受到限制的、沿徑向延伸的凸起（14.X、16.X），其中在前述凸起（14.X、16.X）的區域中，前述螺紋（20）在有所變化的外半徑（R A）內延伸，其中前述凸起的相應最大凸起外半徑定義凸起最大板件（R Emax），其中至少兩個凸起——校準凸起（16.X）——的凸起最大半徑（R Emax）大小相同並且同時亦大於前述支承區域中的恆定螺紋外半徑（R A），即支承區域半徑（R T），其中在前述校準凸起（16.X）與前述最前方的尖端（12）之間佈置有至少三個預成型凸起（14.X），前述預成型凸起的相應凸起最大半徑（R Emax）小於前述校準凸起（16.X）的凸起最大半徑（R Emax），此外，前述預成型凸起（14.X）的凸起最大半徑（R Emax）朝前述尖端（12）的方向而減小。
04. 鑽尾螺絲結構及其製造方法 [ TWI838791 ] :
本發明提供一鑽尾螺絲結構及其製造方法，此製造方法包含：提供一螺絲本體、形成一鑽尾螺桿段、形成一凹形頸部、形成一鑽尾切刃以及形成一螺紋，該鑽尾螺絲結構包含一螺頭部及一螺桿部，該螺桿部依序設有一螺紋螺桿段、一鑽尾螺桿段及一鑽頭螺桿段，該螺紋螺桿段具有一螺紋桿徑與該螺紋，該鑽尾螺桿段具有一鑽尾桿徑、複數鑽尾切刃及交錯設置之複數鑽尾排屑槽，該鑽頭螺桿段自銜接該鑽尾螺桿段端依序設有一呈弧面之凹形頸部、一定位部及一尖端部，該鑽頭螺桿段凸設形成複數鑽頭切刃與交錯設置的該等鑽頭排屑槽，其中，該凹形頸部一端連接該等鑽尾切刃，另一端連接該等鑽頭切刃，減少鑽尾螺絲結構產生左右搖晃問題，增加進行鑽孔時的穩定性。
05. 一種高低雙牙螺絲加工用打頭機 [ CN116906425 ] :
本發明公開了打頭機技術領域的一種高低雙牙螺絲加工用打頭機，包括螺頭，所述螺頭的底部一體成型有螺杆，所述螺杆上一體成型有高螺紋，所述鋸齒上等距開設有若干個鋸齒，所述螺杆的底部一體成型有低螺紋，所述螺頭底部一體成型有若干個呈等距分佈的斜四筋，本發明設計一種高低雙牙螺絲，採用在螺紋上開設鋸齒，能夠在攻入木材時候切斷木纖維，也可用于藏屑，使得螺絲對於木材的連接更加方便；採用高螺紋和低螺紋配合，高低牙能夠攻入薄鐵板，能夠減小攻入時的阻力，保證面板完整、不破裂；採用在螺頭上加裝斜四筋，當螺絲固定使用時，螺頭通過底部的斜四筋增大摩擦力，使得螺絲固定的更加穩定。
06. WOOD SCREW [ EP4074992 ] :
一種木螺絲（2、2'），包括頭部（21）、從頭部（21）軸向延伸的桿部（22）、沿擰緊方向（A）繞桿部（22）螺旋延伸的主螺紋（23） )，其外徑範圍為3至16毫米，並具有多個沿與主螺紋(23)相同的方向繞柄(22)螺旋延伸的前肋(24)。前肋（24）的數量為3至5個。每個前肋（24）在其橫截面中具有面向拉緊方向（A）的第一外緣（241）和麵向拉緊方向（A）相反且具有長度（ L2)比第一外緣(241 )短。每個前肋(24)的高度(h1)小於主螺紋(23)的高度(h1)，且導程角(α)大於主螺紋(23)的導程角(α)。
A wood screw (2, 2') includes a head (21), a shank (22) axially extending from the head (21), a main thread (23) extending helically around the shank (22) in a tightening direction (A) and having an outer diameter ranging from 3 to 16 mm, and a plurality of forward ribs (24) extending spirally around the shank (22) in a same direction as the main thread (23). The number of the forward ribs (24) ranges from three to five. Each forward rib (24), in a cross section thereof, has a first outer edge (241) facing the tightening direction (A), and a second outer edge (242) facing opposite the tightening direction (A) and having a length (L2) shorter than that of the first outer edge (241). Each forward rib (24) has a height (h1) smaller than that of the main thread (23), and a lead angle (α) greater than that of the main thread (23).
07. IMPROVED FASTENER FOR FASTENING STRUCTURES IN SHAFTS [ EP4345322 ] :
固定元件(100)適於部分地插入軸中，包括沿著由縱向軸線(X-X)限定的縱向方向延伸的本體，所述本體包括從近端(102)向遠端(104)連續地在縱向上：螺紋部分（120），適於插入樹幹中，軸環（130）和螺帽（140），固定元件（100）包括從遠端（104）延伸的螺紋)進入螺帽(140)的內部容積並且進入套環(130)的內部容積，固定元件(100)形成為一件。
Elément de fixation (100) adapté pour être partiellement inséré dans un arbre, comprenant un corps s'étendant selon une direction longitudinale définie par un axe longitudinal (X-X), ledit corps comprenant successivement, depuis une extrémité proximale (102) vers une extrémité distale (104) selon la direction longitudinale : une portion filetée (120), adaptée pour être insérée dans un tronc d'arbre, un collet (130) et un écrou (140), l'élément de fixation (100) comprenant un taraudage s'étendant depuis l'extrémité distale (104) dans un volume interne de l'écrou (140) et dans un volume interne du collet (130), l'élément de fixation (100) étant formé en une seule pièce.
----
三、以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035)為主要IPC分類號之扣件相關專利：
本項分類號(F16B035)之專利包括『一種永不鬆動螺絲、一種防脫落螺栓、一種導軌滑動式單邊螺栓緊固件及其使用方法、一種改良型單邊螺栓緊固件、一種抗振防鬆螺栓螺母元件、一種彎折變形式木結構用防盜馬車螺栓』等專利，以下為本期專利摘要說明。

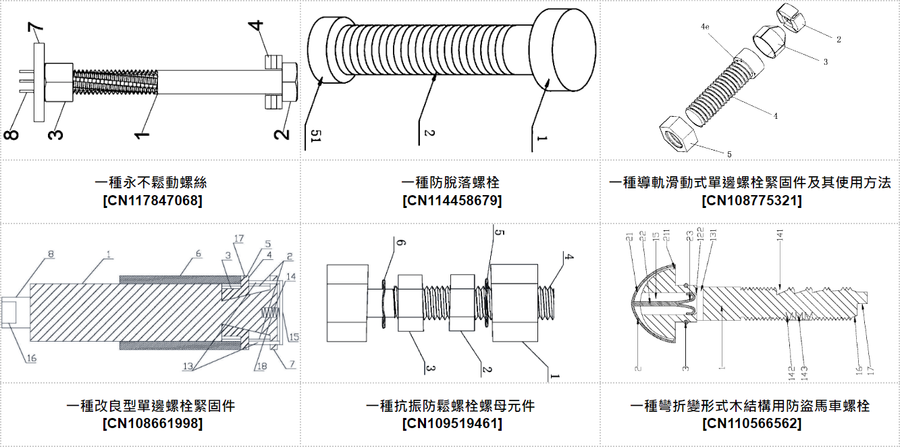

#專利代表圖 :
----
#專利摘要：
01. 一種永不鬆動螺絲 [ CN117847068 ] :
本發明涉及機械緊固領域，尤其涉及一種永不鬆動螺絲，包括螺栓，螺栓的一端固定有螺帽，其另一端設有與螺栓相匹配的螺母，螺栓上套接有若干墊片，螺栓的頂面中心位置處向下開設有第一螺紋孔，第一螺紋孔內設有與其相匹配的第一螺紋杆，第一螺紋杆的頂端固定有擋塊，擋塊和第一螺紋杆上設有第一螺紋杆的加固機構，該螺絲一方面通過對螺母與螺栓之間的加固來防止螺母的鬆動，另一方面通過對螺母進行減震來防止螺母的鬆動，這樣大大提升了螺絲整體的防鬆動效果，另外通過加固機構的設置大大提升了螺母與螺栓之間的固定效果，使得螺母與螺栓固定之後能夠實現永不鬆動。
02. 一種防脫落螺栓 [ CN114458679 ] :
本發明涉及螺栓技術領域，公開了一種防脫落螺栓，現有的螺栓在使用時，螺紋杆和螺栓頭大多都是焊接而成的，當其中一個零件出現損壞時，需要整體更換，增加了維護成本，同時現有的螺栓在安裝完螺母後，由於振動容易出現脫落現象，影響其正常使用，凹槽的內部安裝有插接機構，螺紋杆的底部連接有限位機構，且螺紋杆的內部還開設有滑槽。通過插接機構可以方便使用者將安裝座固定在凹槽內，進而便於使用者對螺紋杆和螺栓頭進行快速拆裝，易於使用者對螺紋杆和螺栓頭進行後續維護和更換，限位機構能夠對螺紋杆的底部進行限位，防止螺紋杆上的螺母出現脫落現象，解決了傳統螺紋杆和螺母配合時由於振動容易脫落的弊端。
03. 一種導軌滑動式單邊螺栓緊固件及其使用方法 [ CN108775321 ] :
一種導軌滑動式單邊螺栓緊固件及其使用方法，其中導軌滑動式單邊螺栓緊固件由L形墊片、台狀套箍、圓頭螺栓和螺母構成，L形墊片由四塊L形扇片以彈性材料A連接組成，台狀套箍沿環向設置四道狹縫軌道，尾端設有內凹件；L形墊片在沿狹縫軌道移動過程中可實現徑向收縮或張開，當L形墊片各L形扇片相觸碰時，徑向尺寸小於螺栓孔徑，當L形墊片脫離台狀套箍張開時，其徑向尺寸大於螺栓孔徑，藉此實現單邊緊固。本發明可實現單側作業、連接板件間的連接與緊固，具有較好的力學性能，且可實現重複利用。
04. 一種改良型單邊螺栓緊固件 [ CN108661998 ] :
本發明公開了一種改良型單邊螺栓緊固件，包括螺杆體、兩個滑槽、兩個滑動體、兩個阻擋體、襯套、兩個推動滑杆、彈簧、座體和彈性帶，所述兩個滑槽均勻分佈在螺杆體的後端周面上，所述滑槽的槽底面為前低後高的斜面，所述滑槽內均設有滑動體，所述滑動體的下端面與滑槽的槽底面吻合，所述滑動體的後端上部均設有阻擋體，所述阻擋體前方的螺杆體上套設有螺紋連接的襯套，所述滑動體的前端與滑槽的前端接觸時，所述阻擋體的自由端超出滑槽的槽口，與現有技術相比，能夠結構簡單，使用方便，可重複使用。
05. 一種抗振防鬆螺栓螺母元件 [ CN109519461 ] :
本發明公開了一種抗振防鬆螺栓螺母元件，包括螺母、內嵌螺母、螺栓、彈簧墊圈。所述螺母與內嵌螺母的底面均設有相對其縱截面具有角度的坡面，螺母底面向內沿軸線開有六邊形凹槽，內嵌螺母頂面向內沿軸線開有切除部分內螺紋環形凹槽，所述螺栓的螺栓頭底面設有相對其縱截面具有角度的坡面，且螺栓頭底面向內沿軸線開有六邊形凹槽，內嵌螺母與螺母、螺栓頭配合時中間設有彈簧墊圈。服役工況時，內嵌螺母被螺母和螺栓頭鎖住，同時彈簧墊圈也壓緊內嵌螺母，達到緊固的目的，具有防鬆、抗振的優點。
06. 一種彎折變形式木結構用防盜馬車螺栓 [ CN110566562 ] :
本發明公開了一種彎折變形式木結構用防盜馬車螺栓，包括螺栓本體和彈性膠圈，所述螺栓本體包括螺頭、止轉頸段、光杆段和螺杆段，所述螺頭、止轉頸段、光杆段和螺杆段從上至下依次連接，所述螺杆段的一側設有若干個斜切口，所述斜切口的槽寬由上至下逐漸減小，所述彈性膠圈環繞固定在止轉頸段外壁的凹槽上，通過在螺杆段的一側設置若干個斜切口，配合在柱體處的敲擊引起螺杆段朝向帶有斜切口的一側彎曲變形，從而破壞螺紋，將螺栓本體、第二連接件和螺母之間鎖死。
----
四、以『螺帽或類似之螺紋接合元件』(F16B037)為主要IPC分類號之扣件相關專利：
本項分類號(F16B037)之專利包括『一種快裝自動逼緊螺栓連接結構、一種GH738新型緊固件螺套及其加工方法、一種嵌件螺母或螺栓卡扣夾緊固定組件、一種連續內螺紋結構纖維複合材料預製體及其製備方法、一種拉鉚螺母、製造設備及製造方法』等專利，以下為本期專利摘要說明。

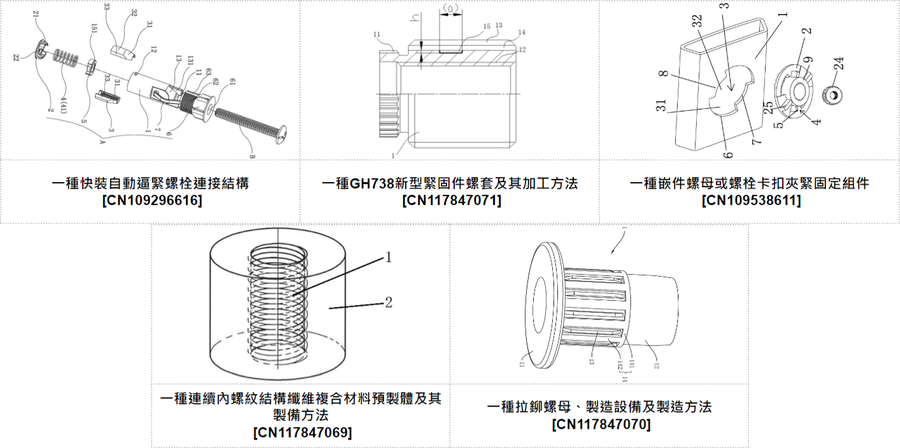

#專利代表圖 :
----
#專利摘要：
01. 一種快裝自動逼緊螺栓連接結構 [ CN109296616 ] :
本發明公開了一種快裝自動逼緊螺栓連接結構，其包括螺母元件以及配合在螺母元件上的螺栓；所述螺母組件包括螺母套、固定蓋以及至少兩個牙塊；所述螺母套設有一上下貫穿的通孔，所述通孔的最小內徑大於等於螺栓的外徑；所述固定蓋配合于通孔底部開口內，固定蓋中心設有一個孔徑大於等於螺栓外徑的穿孔；各個牙塊活動配合在通孔內，牙塊內壁設有用於與螺栓的外螺紋配合的內螺紋，牙塊外壁設有自上而下向外傾斜的第一斜曲面，所述通孔設有與自上而下向外傾斜並與牙塊的第一斜曲面滑動配合的第二斜曲，所述牙塊與固定蓋之間設有彈性件；所述螺栓從通孔頂部開口穿入螺母元件內並與各個牙塊嚙合。本發明能實現螺栓與螺母組件快速安裝到位。
02. 一種GH738新型緊固件螺套及其加工方法 [ CN117847071 ] :
本申請公開了一種GH738新型緊固件螺套及其加工方法，所述GH738新型緊固件螺套，包括：螺套體內部通孔的內螺紋局部處發生內徑變形凸現月牙狀的螺套。螺套體與螺栓旋合時，內螺紋局部變形月牙狀與螺栓外螺紋旋合鎖緊防鬆，一點式收口下方對應的內螺紋局部變形呈現月牙狀相比螺套整體收口變形容易控制而不易報廢，解決了螺套以兩個對稱的圓弧直槽擠壓整體變形量難以控制容易報廢的問題。
03. 一種嵌件螺母或螺栓卡扣夾緊固定組件 [ CN109538611 ] :
本發明屬於汽車零部件技術領域，提供了一種嵌件螺母或螺栓卡扣夾緊固定元件，包括管狀零件體、卡扣體以及嵌件螺母或嵌件螺栓，管狀零件體上開設有安裝口，卡扣體上分別具有上下夾緊部件和夾緊限位部件，卡扣體在旋轉裝入安裝口利用上下夾緊部件與安裝口進行夾緊安裝，夾緊限位部件用於對卡扣體夾緊安裝口的位置進行限位防脫，嵌件螺母或嵌件螺栓與卡扣體嵌合注塑後並用於連接固定。本發明的優點在於取消了內夾緊塊，因此省去了將內夾緊塊裝入管體內部的動作，減少裝配工序，提高了裝配效率，操作方便，夾緊固定牢靠。
04. 一種連續內螺紋結構纖維複合材料預製體及其製備方法 [ CN117847069 ] :
本發明提出了一種連續內螺紋結構纖維複合材料預製體及其製備方法，本發明將一股粗纖維作為整體的內螺紋部分（1），內螺紋伸出無數“觸手”向外緊緊抓牢環形支撐柱（2），連續內螺紋各個點均被固定在環形支撐柱（2）上。當內螺紋中轉入螺釘開始工作時候，受到剪切力時，環形支撐柱（2）環形平紋布形成連續纖維產生對抗力抵消剪切力；收到拉伸力時，力先在內螺紋連續纖維上產生，後傳導給各個“觸手”，各個“觸手”抓取環形支撐柱（2），環形支撐柱（2）各個點受到向著圓心的力，由此，整個內螺紋結構產生了肉眼不可見的往內收縮的形變，擠壓螺釘，使得螺釘與整個內螺紋結構結合更加緊密。
05. 一種拉鉚螺母、製造設備及製造方法 [ CN117847070 ] :
本申請提供一種拉鉚螺母、製造設備及製造方法，涉及拉鉚的技術領域。一種拉鉚螺母，包括拉鉚套杆、螺母帽、加強凸筋和彈性件，所述螺母帽設置於所述拉鉚套杆端部；多個所述加強凸筋環繞設置於所述拉鉚套杆外壁，相鄰所述加強凸筋之間形成了卡接槽；所述彈性件包括連接圈和彈性凸筋，所述連接圈套設於所述拉鉚套杆上，所述彈性凸筋與所述連接圈連接，所述彈性凸筋卡接於所述卡接槽內。所述拉鉚套杆開設有嵌入槽，所述嵌入槽位於相鄰的所述加強凸筋之間；所述彈性凸筋連接有卡塊，所述卡塊與所述嵌入槽卡接配合。本申請改善拉鉚套杆的鼓起部分因振動而出現損壞和鬆動的情況。
----
五、以『不帶螺紋之栓；銷，包括可變形元件；鉚釘』(F16B019)為主要IPC分類號之扣件相關專利：
本項分類號(F16B019)之專利包括『Small fastener、一種輥筒軸承複合鉚接緊固件及其安裝方法、SINGLE-GROOVE BLIND FASTENER AND MOUNTING METHOD THEREFOR、REMOVABLE BLIND FASTENER』等專利，以下為本期專利摘要說明。

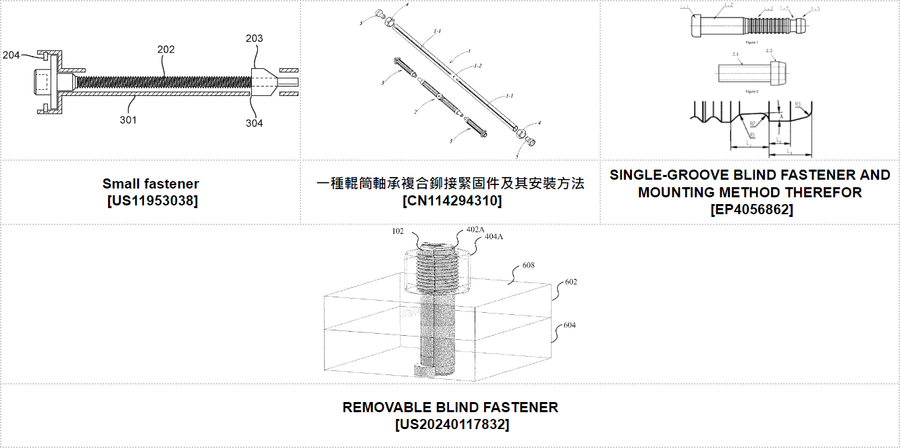

#專利代表圖 :
----
#專利摘要：
01. Small fastener [ US11953038 ] :
一種可拆卸的單面緊固件，包括：本體；螺紋件；以及夾緊件。該主體包括具有近端和遠端的中空圓柱形軸以及位於近端處的頭部，該頭部是中空的並具有內端面。該軸具有沿著其長度的一部分的開放引導通道以及與位於軸的遠端處的引導通道相對的推動通道。螺絲構件具有裝配在軸內的螺紋區域，且螺絲構件在近端處具有裝配在中空頭部內的頭部。夾持件組裝在導引通道中並具有用於與螺絲件的螺紋區域接合的螺紋孔，使得螺絲件的旋轉導致夾持件沿著本體的引導通道移動。
A removable blind fastener includes: a body; a screw member; and a clamping member. The body includes a hollow cylindrical shaft with a proximal end and a distal end and a head at the proximal end, the head being hollow with an internal end face. The shaft has an open guide channel along a portion of its length and an urge channel opposite the guide channel located at the distal end of the shaft. The screw member has a threaded region that fits within the shaft and the screw member has a head at a proximal end that fits within the hollow head. The clamping member fits in the guide channel and has a threaded aperture for engaging with the threaded region of the screw member, such that rotation of the screw member causes the clamping member to move along the guide channel of the body.
02. 一種輥筒軸承複合鉚接緊固件及其安裝方法 [ CN114294310 ] :
本發明公開了一種輥筒軸承複合鉚接緊固件及其安裝方法，屬於緊固件領域。本發明的輥筒軸承複合鉚接緊固件及其安裝方法，其複合鉚接緊固件包括外套管、中間膨脹鉚接組件、外側膨脹鉚接組件、螺母和頂絲，中間膨脹鉚接元件安裝于外套管的內部中間，外套管的內部左右兩側各設有一組外側膨脹鉚接組件，外套管的左右兩側分別設有一組螺母和頂絲，通過中間膨脹鉚接元件能夠直接在外套管上完成一組輥筒的安裝，同時利用外側膨脹鉚接元件實現與機架側板的鉚接固定，在外套管的兩端利用螺母和頂絲能夠安裝外側輥筒軸承，實現多排輥筒輸送機的輥筒擴展安裝，簡化了現有輥筒輸送機的輥筒安裝步驟，進一步提高了輥筒和軸承的安裝便捷性和安裝效率。
03. SINGLE-GROOVE BLIND FASTENER AND MOUNTING METHOD THEREFOR [ EP4056862 ] :
提供了一種單槽盲緊固件及其安裝方法。單槽盲板緊固件包括鉚釘和套環。鉚釘依序由鉚頭（1.1）、光桿（1.2）、鎖緊槽（1.3）、尾部拉削槽（1.4）和尾齒（1.5）組成。套環由套筒（2.1）和帽頭（2.2）組成。鉚釘尾部為單槽短尾結構。尾拉槽的長度與尾齒總長度的比值為0.1至1.5。尾部拉槽（1.4）底部母線與鉚釘軸線的夾角A為-30°至0°。尾拉槽(1.4)底部軸向兩端為圓角過渡結構。尾齒平坦部的長度與尾齒總長度的比值為0.1比1。
A single-groove blind fastener and a mounting method therefor are provided. The single-groove blind fastener comprises a rivet and a collar. The rivet consists of a rivet head (1.1), a polished rod (1.2), a locking groove (1.3), a tail broached groove (1.4) and a tail tooth (1.5) in sequence. The collar consists of a sleeve (2.1) and a cap head (2.2). A tail of the rivet is a single-groove short tail structure. A ratio of length of the tail broached groove to total length of the tail tooth is 0.1 to 1.5. An included angle A between a generatrix at a bottom of the tail broached groove (1.4) and an axis of the rivet is -30° to 0°. Two axial ends at the bottom of the tail broached groove (1.4) are fillet transition structures. A ratio of length of a flat portion of the tail tooth to the total length of the tail tooth is 0.1 to 1. A tail of the tail tooth (1.5) is a fillet transition structure.
04. REMOVABLE BLIND FASTENER [ US20240117832 ] :
一種可拆卸的單面緊固件，包括具有錨固構件的錨固件，每個錨固構件具有螺紋外表面和保持器部分，以及錨固件驅動機構，該錨固件驅動機構包括具有帶有螺紋部分的頂部部分的軸。保持器部分具有延伸超出細長主體的周邊的周邊。處於閉合構造的錨固件插入穿過工件上的孔的前面，使得保持器部分定位在孔的後面後面。然後將錨定件設定為開啟構造並且將軸不可旋轉地放置在錨定元件之間。具有內螺紋的頭部接合到螺紋外表面和螺紋部分，使得頭部的旋轉導致錨定器縮回，直到保持器部分的至少一部分鄰接孔的後表面。
A removable blind fastener comprising an anchor having anchor members each having a threaded outer surface and a retainer section, and an anchor drive mechanism comprising a shaft having a top portion with a threaded section. The retainer section has a periphery that extends beyond a periphery of the elongated body. The anchor in a closed configuration is inserted through a frontal face of a hole on a work piece such that the retainer sections are positioned behind a rear face of the hole. The anchor is then set in an open configuration and the shaft is placed irrotatably between the anchor elements. A head having internal threads is engaged to the threaded outer surface and the threaded section such that rotation of the head causes a retraction of the anchor till at least a part of the retainer sections abuts the rear face of the hole.
----
若需專利檢索及分析服務，請洽國立高雄科技大學 鍛造輥軋工程研究中心。
TEL : 07-3814526 分機 15456 / EMAIL : nkust.fastener@gmail.com
----
