2023-06-No2-扣件專利新訊
余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心
各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本期 #扣件專利新訊 (2023-06-No2)：

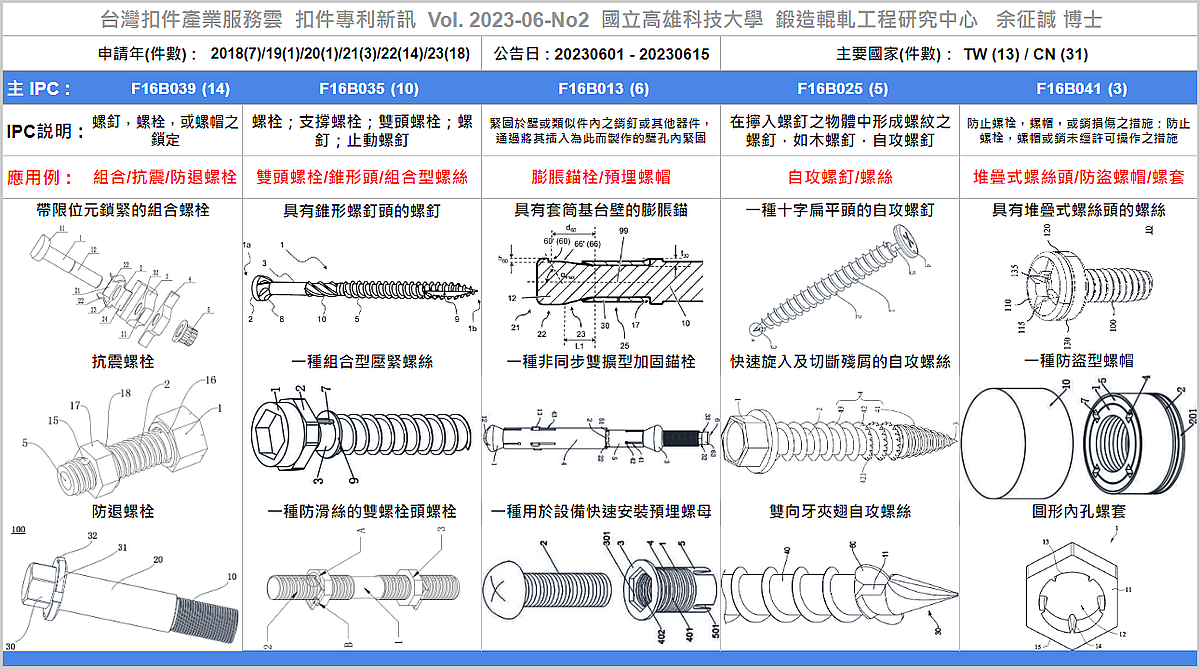

全球專利資料庫近期公告44筆扣件新專利，公告日介於20230601至20230615間，申請國件數分別為台灣13件與中國31件，專利權人包括台灣的『豐鵬工業股份有限公司、瑞士商SFS集團國際股份有限公司、美商賓工程工廠公司、美方總成國際有限公司、列支敦斯登商希爾悌股份有限公司』與中國的『溫州華瀚汽車緊固件有限公司、溫州傑瑞緊固件有限公司、溫州市聖特標準件有限公司、博爾豪夫(中國)緊固件有限公司、海鹽衛士標準件有限公司 … 』等專利權人(完整專利權人請詳參專利清單)。
本期以『螺釘，螺栓，或螺帽之鎖定』(F16B039) 分類號為主，聚焦在『一種防鬆螺栓、帶限位元鎖緊的組合螺栓、一種內卡圈抱緊式防鬆螺母、一種具有鎖緊結構的630螺栓、防退螺栓、一種防鬆螺釘結構、一種傾斜面自鎖緊固螺母及防鬆元件、一種棘輪式異旋防鬆螺母、基於鎖固自動迫緊之可拆式緊固件結構、具有自鎖內螺紋的鎖固構造、自鎖螺件、螺母和固接方法、一種不易擰鬆的防盜螺母、一種組合式防盜螺母』等專利。
其餘分類號及代表專利依序為：
(1) F16B035 ：具有錐形螺釘頭的螺釘、螺釘的用法、和使螺釘埋頭的方法、一種由角槽式螺母及螺栓構成的隱身緊固件、一種防鬆型螺栓、一種組合型壓緊螺絲及其操作方法、螺絲頭的改進、止動螺栓及其冷鐓成型工藝、一種便於拆裝的緊固件、一種緩衝螺絲、半空心長內六角螺栓、一種防滑絲的雙螺栓頭螺栓。
(2) F16B013：具有波浪形滾花柄的壓入型緊固件、具有套筒基台壁的膨脹錨及其使用方法、一種能夠有效避免鬆脫的膨脹螺栓、一種膨脹式高強度螺栓緊固件、一種用於設備快速安裝預埋螺母、一種非同步雙擴型加固錨栓及使用方法。
(3) F16B025：帶有多線的頭部下方螺紋的螺釘及用於此用途之緊固配置、在滾花區域中具有兩組肋的螺釘和其用法、一種十字扁平頭的自攻螺釘、可快速旋入及切斷殘屑的自攻螺絲、雙向牙夾翅自攻螺絲。
(4)F16B041：具有堆疊式螺絲頭的螺絲、一種防盜型螺帽、圓形內孔螺套等專利。
(完整專利資訊請參閲專利清單。)
----
#參考資料：
[1] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-06-No2, https://bit.ly/FastenerNewPatent202306No2
[2] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-06-No2, 專利清單 EXCEL, https://bit.ly/FastenerNewPatent202306No2List
[3] 台灣扣件產業服務雲, 扣件專利新訊, Vol. 2023-06-No2, 專利説明書 PDF, https://bit.ly/FastenerNewPatent202306No2PDF
----
(點擊開啓全文: https://bit.ly/FastenerNewPatent202306No2 )
----
Tag : #Fasteners, #Patent, #Review .
----

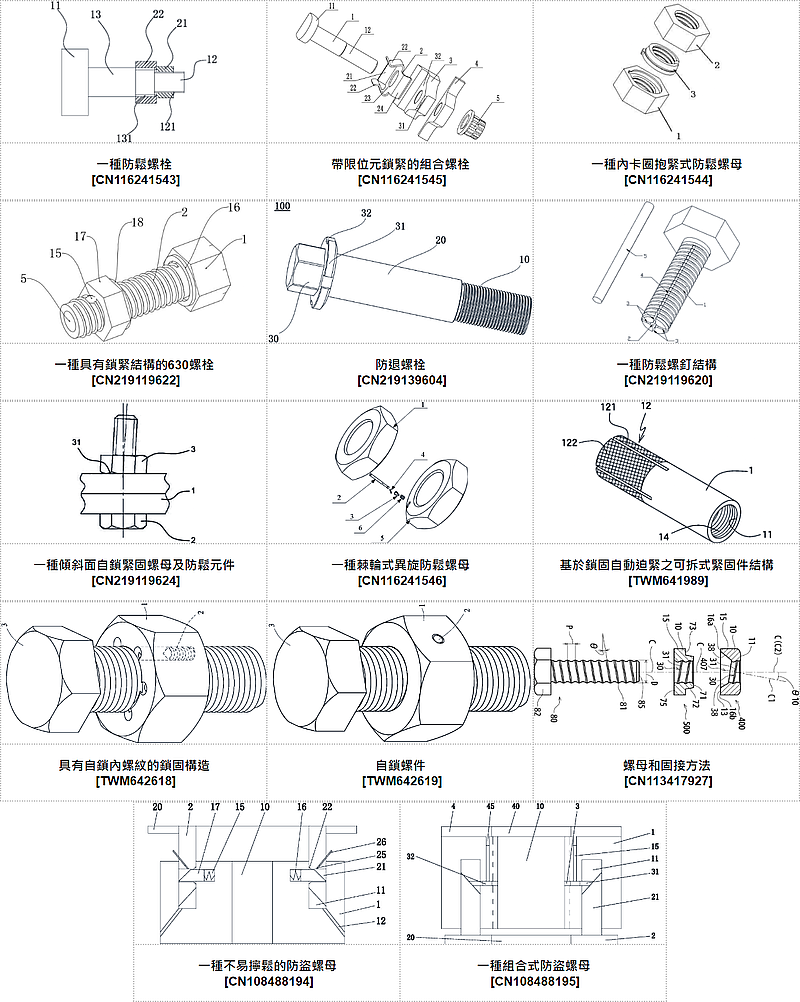

一、以『螺釘，螺栓，或螺帽之鎖定』(F16B039)為主要IPC分類號之扣件相關專利：
本項分類號(F16B039)之專利包括『一種防鬆螺栓、帶限位元鎖緊的組合螺栓、一種內卡圈抱緊式防鬆螺母、一種具有鎖緊結構的630螺栓、防退螺栓、一種防鬆螺釘結構、一種傾斜面自鎖緊固螺母及防鬆元件、一種棘輪式異旋防鬆螺母、基於鎖固自動迫緊之可拆式緊固件結構、具有自鎖內螺紋的鎖固構造、自鎖螺件、螺母和固接方法、一種不易擰鬆的防盜螺母、一種組合式防盜螺母』等專利，以下為本期專利摘要說明。
#專利代表圖 :
----
#專利摘要：
01. 一種防鬆螺栓 [ CN116241543 ] :
一種防鬆螺栓，包括螺栓杆、第一螺母和第二螺母，所述的螺栓杆包括同軸佈置的螺栓頭、第一杆體和第二杆體，第一杆體周向設有第一外螺紋，第二杆體沿其長度方向靠近第一杆體的一側周向設有第二外螺紋，第二杆體沿其長度方向遠離第一杆體的一側與螺栓頭相連，第一外螺紋的齒頂圓直徑小於第二外螺紋的齒底圓直徑，第一螺母上的內螺紋與第一外螺紋相匹配，第二螺母上的內螺紋與第二外螺紋相匹配，第一外螺紋的螺旋升角小於第二外螺紋的螺旋升角。本螺栓通過兩段螺旋升角不同的外螺紋配合兩個螺母形成自鎖緊結構，可以保證整體結構穩定，不會鬆動。
02. 帶限位元鎖緊的組合螺栓 [ CN116241545 ] :
本發明涉及螺栓鎖緊技術領域，尤其涉及一種帶限位元鎖緊的組合螺栓。包括連接件、鎖緊件和緊固件，連接件包括連接杆，連接杆首端設置連接塊，連接杆依次貫穿鎖緊件、第一配合零件和第二配合零件設置，鎖緊件與連接塊卡接，連接杆尾部與緊固件固定連接；鎖緊件包括對稱設置的耳板，兩個耳板底部通過連接板連接，連接杆貫穿連接板設置，兩個耳板與連接塊卡接，連接板一側向外向下延伸設置卡接部，第一配合零件上包括主體，主體上設置與卡接部相適配的凸台。本發明拆卸方便，實現了單向限位，改善了盤軸類零件的鎖緊及限位效果，保證了盤與盤連接件的連接強度，提高了盤與盤連接的可靠性。
03. 一種內卡圈抱緊式防鬆螺母 [ CN116241544 ] :
一種內卡圈抱緊式防鬆螺母，屬於緊固件技術領域，其公開了所述螺母由下螺母、上螺母和內卡圈組合而成；所述下螺母和上螺母內的內螺紋為統一規格的內螺紋，所述下螺母本體的上部至上端面上設有上槽沿，其上槽環側壁上設有防轉卡槽；所述上螺母本體的下部至下端面上設有下槽沿；所述內卡圈是具有缺口的環缺卡圈，並分為直接相連的下部卡圈和上部卡圈，所述下部卡圈的外環壁上直接生成有防轉卡凸；其有益效果是上下螺母會將內卡圈抱緊並卡抵在上下槽沿內，內卡圈上的外偏端頭會抵卡在止退槽位和止退卡槽中，使上螺母與下螺母通過內卡圈互相卡扣，使螺母整體上無法鬆動。
04. 一種具有鎖緊結構的630螺栓 [ CN219119622 ] :
本實用新型提供一種具有鎖緊結構的630螺栓，包括：固定塊，所述固定塊的外部一側焊接連接有螺紋杆，所述固定塊的外部另一側的中心點處開設有第一安裝槽。本實用新型提供的一種具有鎖緊結構的630螺栓通過支撐杆的支撐作用，使得鋼珠的一部分位於螺紋杆的外部，有效地對螺母進行鎖緊，避免螺母鬆動，當需要拆卸螺母時，向內移動移動塊，此時彈簧壓縮，移動塊通過滑動杆帶動銜接杆與支撐杆進行移動，當銜接杆移動到鋼珠的下方後，且由於支撐杆的直徑大於銜接杆的直徑，使得鋼珠縮回螺紋杆的內部，此時鋼珠對螺母的限位解除，去除對移動塊所施加的力，彈簧復位，帶動移動塊進行移動，使得支撐杆再次將鋼珠頂起，起到限位作用。
05. 防退螺栓 [ CN219139604 ] :
本實用新型提供一種防退螺栓，沿軸向依次為固定段、連接段以及螺帽段；所述螺帽段固定有止退環，所述止退環上設置有至少一個槽口，所述槽口與止動墊圈配合對所述防退螺栓進行限位。在安裝中，將防退螺栓止退環上的槽口防退螺栓止退環上的槽口與止動墊圈上的凸起進行配合，凸起將槽口固定使得防退螺栓不會進行軸向的旋轉，防止防退螺栓因為振動而造成的脫落。其中，可以通過脫開槽口與凸起的配合，拆卸防退螺栓，使得防退螺栓可以重複使用。
06. 一種防鬆螺釘結構 [ CN219119620 ] :
本實用新型提出了一種防鬆螺釘結構，包括螺釘本體，所述的螺釘本體上設有貫穿其軸向兩端的注膠孔，所述的螺釘本體的前端面上設有出膠槽，出膠槽連通注膠孔和螺釘本體的外側壁設置，所述的螺釘本體的外側壁上設有引膠槽，引膠槽沿螺釘本體的長度方向設置，引膠槽與出膠槽連通設置。螺釘本體連接在螺紋孔中時，可通過注膠孔向螺釘本體和螺紋孔之間注入膠水，使膠水充斥在螺釘本體和螺紋孔之間，起到加強連接結構強度的作用，防止螺釘發生鬆動。
07. 一種傾斜面自鎖緊固螺母及防鬆元件 [ CN219119624 ] :
本實用新型涉及緊固件技術領域，且公開了一種傾斜面自鎖緊固螺母及防鬆元件，包括待固定件，待固定件上設置有穿孔，還包括螺栓，螺栓設置於待固定件的穿孔內。該傾斜面自鎖緊固螺母及防鬆元件，通過主螺母上的第一斜面在旋轉擰緊過程中先於待固定件點接觸，同時主螺母與螺栓上的螺紋段螺紋咬合作用並帶動螺栓上的螺紋段發生彈性軸向偏轉使得主螺母與待固定件面接觸，進而增大主螺母與待固定件之間的受力面積及摩擦阻力，從而增大該防鬆元件的自鎖牢固強度及防鬆性能，同時由於螺栓上的螺紋段發生彈性軸向偏轉，即使得螺栓彈性重定的趨勢對主螺母產生反作用力，進一步增大該防鬆元件的自鎖牢固強度及防鬆性能，達到簡單方便高效自鎖及防鬆的效果。
08. 一種棘輪式異旋防鬆螺母 [ CN116241546 ] :
本發明涉及一種防鬆螺母，主要由上端帶棘輪的右旋螺母和下端帶棘爪的左旋螺母組合而成，在使用時由於棘輪裝置只允許單向轉動，可以有效的防止螺母由於振動等因素產生的螺母鬆動的問題，以達到本發明——棘輪式異旋防鬆螺母的防鬆止退的效果。本發明——棘輪式異旋防鬆螺母巧妙的將棘輪與異旋螺母結合起來，原則上達到了“永不鬆動”的結構。結構簡單，防鬆效果穩定可靠、易於安裝、拆卸方便，能夠有效減少因螺母鬆動而導致的設備故障，可以廣泛應用在各類對於緊固件防鬆要求高的設備上，尤其是在飛機，高鐵等對緊固件防鬆有著特殊要求的場合。
09. 基於鎖固自動迫緊之可拆式緊固件結構 [ TWM641989 ] :
本創作係提供一種基於鎖固自動迫緊之可拆式緊固件結構，其包含：一本體，其係呈管狀設置，藉以於其軸向形成一通槽；本體於其一末端形成一固接部，固接部內軸向形成對應連通於該通槽之連接槽，且該固接部沿其末端處軸向切設有複數切槽；該連接槽係由該通槽一端呈一傾角而漸縮設置，且通槽及連接槽壁面對應設有一鎖接部；藉此，於須進行建物或機具之物件掛設或組接時，係可透過於建物或機具鑽設凹孔，而後即可將本體置入於凹孔中，此時即可藉由一固接元件鎖入本體，藉以於其配置之鎖接元件鎖接於該固接部處之鎖接部時，透過連接槽之傾斜漸縮設置，藉可隨鎖接元件之鎖接而迫抵於連接槽壁面，進而迫使固接部外擴，令本體可穩固的固接於建物或機具之凹孔，藉可提升後續進行物件掛設或組接時之穩固性；而若欲將本體移除時，僅需將鎖接元件移出本體時，當本體具有一定彈性模量時，可令外擴之固接部彈性回復，進而可簡易且迅速的將本體拆離凹孔，藉使本創作整體可予重複利用，以降低其購置成本，以及後續建物或機台之架設成本；且本創作之構造簡易，易於加工成型，且無需進行額外零件之組裝，故可大幅降低其製造成本，且可利於提升其製造之產能者。
10. 具有自鎖內螺紋的鎖固構造 [ TWM642618 ] :
本創作係有關一種具有自鎖內螺紋的鎖固構造，包含一本體，沿一軸向設置有一內螺牙孔及至少一容槽，該內螺牙孔沿一徑向有一內螺牙底徑及一內螺牙內徑，並在該內螺牙底徑與該內螺牙內徑之間圍繞形成一接觸區域，前述容槽與該接觸區域相交而連通該內螺牙孔，且該容槽的槽壁沿該徑向與該內螺牙內徑相隔一距離；至少一固定螺件，伸入前述容槽並固定於該本體，而使前述固定螺件的螺紋相交於該接觸區域，且前述固定螺件的材質硬度低於一螺栓及該本體的材質硬度。藉此，該螺栓旋入該內螺牙孔與該本體結合，該螺栓的一外螺牙牙峰通過該接觸區域，而接觸並擠壓前述固定螺件的螺紋，使前述固定螺件的螺紋變形而沿該徑向在該螺栓與前述固定螺件之間產生一咬合力。
11. 自鎖螺件 [ TWM642619 ] :
本創作係有關一種自鎖螺件，包含一螺件本體，有一內螺牙孔及至少二容槽，該內螺牙孔沿一軸向設置，前述容槽沿一徑向延伸並分別設置於該內螺牙孔的相對二側，該內螺牙孔沿該徑向有一內螺牙底徑及一內螺牙內徑，並在該內螺牙底徑與該內螺牙內徑之間圍繞形成一接觸區域，該容槽與該接觸區域相交而連通該內螺牙孔，前述容槽有一底部，該底部沿該徑向與該內螺牙內徑相隔一距離；至少二固定螺釘，分別伸入前述容槽並固定於該螺件本體，前述固定螺釘有一端部，該端部抵於該底部並相交於該接觸區域，且前述固定螺釘的材質硬度低於該螺栓及該螺件本體的材質硬度。藉此，該螺栓旋入該內螺牙孔與該螺件本體結合，該螺栓的一外螺牙牙峰通過該接觸區域，而接觸並擠壓前述固定螺釘的該端部，使前述固定螺釘的該端部變形而沿該徑向在該螺栓與前述固定螺釘之間產生一咬合力。
12. 螺母和固接方法 [ CN113417927 ] :
本發明提供一種防鬆且易擰緊的螺母。本發明的雙螺母(600)包括第1螺母(400)和第2螺母(500)，第1螺母(400)中的螺杆孔(30)的中心軸C(C2)與對應於雙螺母600的螺栓(80)的中心軸C一致。形成有在第1螺母(400)的下表面(13)所形成的下表面開口部(407)，下表面開口部(407)的中心軸C1從螺栓(80)的中心軸C傾斜(θ10)地延伸。在第2螺母(500)的上表面(73)形成有上表面突起部(72)，在上表面突起部(72)和螺母主體部(10)形成的螺杆孔(30)的中心軸C與螺栓的中心軸C一致。
13. 一種不易擰鬆的防盜螺母 [ CN108488194 ] :
本發明公開了一種不易擰鬆的防盜螺母，包括主體柱、擰動環、環形槽、安裝槽、限位孔、限位柱、輔助孔、頂針，所述主體柱呈圓柱形，主體柱軸線上設有一個螺紋孔，所述主體柱上端面上設有一圈環形槽，環形槽的軸線與螺紋孔的軸線重合，所述擰動環呈環狀，擰動環下部插入環形槽內，所述環形槽的靠近螺紋孔側的側壁上設有若干安裝槽，擰動環上設有若干與安裝槽相對應的限位孔，所述限位柱的頭部位於限位孔內，限位柱的尾部位於安裝槽內。本發明通過將安裝槽、限位孔、限位柱相配合，使得擰動環可較為輕鬆的將主體柱擰緊，使用頂針將限位柱推入安裝槽內後可輕鬆的取出擰動環，取出後主體柱不易被擰鬆，具有很好的防盜性能。
14. 一種組合式防盜螺母 [ CN108488195 ] :
本發明公開了一種組合式防盜螺母，包括主螺母、輔助環、定位槽、定位柱、通孔、活動杆、彈性條，所述主螺母呈六角形，主螺母軸線上設有一個豎直設置的螺紋孔，所述輔助環位於主螺母的正下方，輔助環上端面設有若干定位柱，主螺母的下端面設有若干與定位柱相配合的定位槽，定位槽與定位柱均豎直設置，定位柱插入定位槽內，所述定位柱頂端面為一個自遠離主螺母軸線端向靠近主螺母軸線端向下傾斜的斜面，所述定位槽上設有一個通孔，通孔連通螺紋孔，通孔內插有一根活動杆。本發明通過將定位柱、通孔、活動杆、彈性條相配合，使得螺母在擰緊後可被有效的鎖死，使得螺母不易被擰動，具有很好的防盜效果。
----

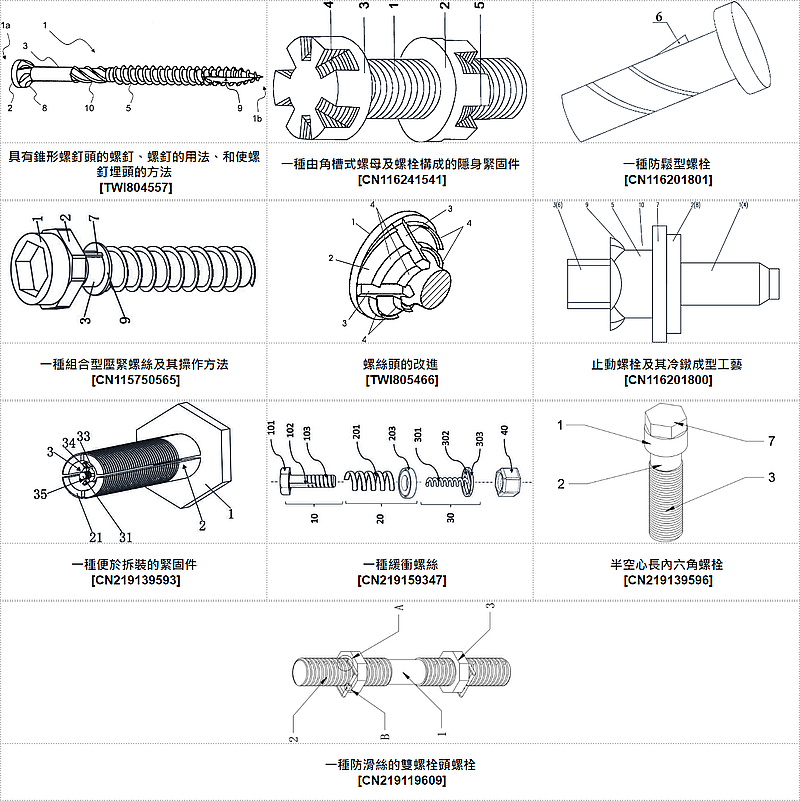

二、以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035 )為主要IPC分類號之扣件相關專利：
本項分類號(F16B035 )之專利包括『具有錐形螺釘頭的螺釘、螺釘的用法、和使螺釘埋頭的方法、一種由角槽式螺母及螺栓構成的隱身緊固件、一種防鬆型螺栓、一種組合型壓緊螺絲及其操作方法、螺絲頭的改進、止動螺栓及其冷鐓成型工藝、一種便於拆裝的緊固件、一種緩衝螺絲、半空心長內六角螺栓、一種防滑絲的雙螺栓頭螺栓、』等專利，以下為本期專利摘要說明。
#專利代表圖 :
----
#專利摘要：
01. 具有錐形螺釘頭的螺釘、螺釘的用法、和使螺釘埋頭的方法 [ TWI804557 ] :
為了防止在來自埋頭螺釘(1)的孔邊緣處之木料毛邊，該螺釘頭(2)係於該錐形底側上設有錐形底側和傾斜的銑削肋(8)。每個銑削肋(8)具有藉由平滑彎曲之凸起的銑削邊緣(17)所界定之平坦前側(15)，用於在該螺釘頭(2)的埋頭期間銑削該材料。
02. 一種由角槽式螺母及螺栓構成的隱身緊固件 [ CN116241541 ] :
一種由角槽式螺母及螺栓構成的隱身緊固件，它可適用於所有需要緊固的場合，具有完全隱身功能，填補了至今沒有沉頭螺母的空白。它採用環形寬齒根部驅動，採用正向垂直受力，能承受大扭矩，不佔用外周空間，驅動部結構牢固，工具套合無間隙，不易產生扭曲或擠壓變形，驅動不打滑。它包括螺杆，螺母，螺頭，其特徵在於：它還包括角槽；螺母位於螺杆的外周，螺頭位於螺杆的一個端部，角槽位於螺母或螺頭的端面與外周立面的轉角處，圍繞端面中心成旋轉對稱分佈；它還包括斜壁，斜壁位於角槽的左右兩側的立面，使角槽與螺母或螺頭的外周的截面呈梯形，其轉角口的寬度大於尾部。
03. 一種防鬆型螺栓 [ CN116201801 ] :
本發明公開了一種防鬆型螺栓，屬於緊固件技術領域，解決了現有技術中連接穩固性差、防鬆性弱、塗膠不均的問題，包括相連接為一體的栓帽和栓柱，栓帽包括頭帽，頭帽底部設有連接栓柱的連接柱，兩端連接柱內設有處於頭帽底部的連接台，連接台中部開設有凹槽，凹槽中部穿設有端部成錐狀的連接栓，凹槽外側設有連接槽，栓柱頂部設有防止整個螺栓鬆動的防鬆結構。本發明利用連接台和限位台緊密嵌合，使栓帽和栓柱緊密連接為一體的同時令栓柱中間填充緊實，提升栓柱的剛性，隨著連接栓的旋進，逐漸擠破膠水囊，使膠水囊內的膠水緩慢流出，實現栓柱表面的均勻塗膠的效果，利用膠水囊內的膠水，使螺栓與被連接件連接緊密的同時防止螺栓發生鬆動。
04. 一種組合型壓緊螺絲及其操作方法 [ CN115750565 ] :
本發明公開了一種組合型壓緊螺絲及其操作方法，包括螺帽元件，固定連接在螺帽元件底部的連接板，設置在連接板底部的螺紋筒部件，所述連接板的底部固定連接有連接杆，所述連接杆的底部貫穿至螺紋筒部件的內部，所述連接板內腔的左側貫穿設置有正反牙絲杆，所述正反牙絲杆表面的兩側均螺紋連接有螺塊，所述螺塊的底部固定連接有豎杆，所述豎杆的底部貫穿至連接板的底部，所述豎杆內側的頂部與底部均固定連接有插杆，所述插杆的內側貫穿至連接杆的內部。本發明壓緊螺絲改變了傳統的一體式連接方式，採用了分體組合的方式，螺紋部分在受到磨損後就不需要更換整個壓緊螺絲，就確保了資源的節省與正常使用。
05. 螺絲頭的改進 [ TWI805466 ] :
一種螺絲頭的改進，尤指針對先前專利案TWM436104的實用性與進步性的進行提昇，使螺絲頭在螺旋沉入工作物時更有效的產生切屑、容屑與內壓殘屑的作用以及有效避免螺絲頭貼平工作物表面時頭部周圍產生攏起的現象；該螺絲頭的改進是在螺絲頭錐狀頸部設置有一體成型至少一個向內凹入螺絲頭錐狀頸部的條狀凹槽，在凹槽的兩側邊具有至少一個向側邊延伸的刀片，該刀片係一體成型向外凸出在螺絲頭錐狀頸部的表面，且凹槽兩側邊的刀片與螺絲頭的軸心線間具有一垂直或非垂直夾角，藉至少一個凹槽的設置以及數段間續螺旋排列的刀片或數段間續非螺旋排列的刀片，達到具有更銳利的輕易裁切木材纖維的能力以及凹槽較充裕的容屑空間，確實使螺絲頭的沉入更省力，工作物表面平整不攏起。
06. 止動螺栓及其冷鐓成型工藝 [ CN116201800 ] :
一種止動螺栓及其冷鐓成型工藝，包括螺栓本體，所述螺栓本體上設置法蘭部，所述法蘭部將螺栓本體分隔為方頭粗杆部和螺杆部，所述方頭粗杆部包括粗杆部和方頭部，所述方頭部為粗杆部遠離法蘭部一側的中心位置凸出形成的方塊，所述粗杆部的外徑大於方頭部，且所述粗杆部的外徑小於法蘭部，通過切邊外法蘭可以解決不飽滿和失真問題，提高產品精度；在四方成型部分採用免機加工工藝，通過定制的切邊模一次完成四方成型和花瓣成型，可以有效降低加工成本、材料損耗和提高生產效率等。
07. 一種便於拆裝的緊固件 [ CN219139593 ] :
本實用新型涉及緊固件技術領域，且公開了一種便於拆裝的緊固件，包括頂頭，用於借助工具帶動緊固件進行轉動和對緊固件進行定位；螺紋連接部，連接在頂頭的底部，所述螺紋連接部包括多個與頂頭底部限位滑動連接且可同時向內收縮或向外張開的螺紋片體，用於和螺母的配合連接。該便於拆裝的緊固件，在對緊固件進行拆卸時，通過工具驅動擰動部件，帶動螺紋傳動杆轉動，通過螺紋傳動杆轉動，使得升降套在限位元導向部件上向上移動，同時帶動升降套上的多個第二推動塊向上移動，並推動多個橫塊上的第二連接塊同時向內收縮，多個橫塊帶動多個螺紋片體同時向內收縮，使得螺母從螺紋連接部上脫落，無需多圈轉動螺母，以便於緊固件的拆裝。
08. 一種緩衝螺絲 [ CN219159347 ] :
本實用新型公開了一種緩衝螺絲，屬於螺絲技術領域。包括螺絲本體，螺絲本體包括螺帽和固定安裝在螺帽底部的螺栓，螺帽的底部設置有第一緩衝機構，螺栓內設置有第二緩衝機構，第一緩衝機構包括環繞設置在螺栓上的第一彈簧元件和第一墊片機構，第一彈簧元件的頂部固定安裝在螺帽的底部，第一彈簧元件的底部設置有第一墊片機構，第一墊片機構與螺栓間隙配合，所述第一墊片機構包括底部中空的凹槽型結構，凹槽型結構內轉動設置有中空的梯形鋼圈，梯形鋼圈的頂端固定安裝在第一彈簧元件的底部。第一緩衝機構和第二緩衝機構共同作用，使螺絲具備較好的緩衝效果，凹槽型結構與梯形鋼圈轉動配合，能夠保證第一彈簧元件的穩定性，避免螺絲擰緊後鬆動。
09. 半空心長內六角螺栓 [ CN219139596 ] :
本實用新型涉及六角螺栓技術領域，具體為半空心長內六角螺栓，包括：螺栓圓頭，螺栓圓頭內設有內六角孔，內六角孔用於和安裝工具連接；還包括：拆卸孔，拆卸孔內設有第二螺紋；拆卸螺栓，拆卸螺栓安裝在拆卸孔內，並通過第二螺紋與拆卸孔連接，用於拆卸半空心長內六角螺栓。本實用新型，通過在內六角孔內設置拆卸孔，並在拆卸孔設置第二螺紋，通過第二螺紋與拆卸螺栓連接，拆卸螺栓為外六角螺栓，可以利用拆卸螺栓方便的拆卸內六角螺栓，同時第二螺紋與普通螺栓的螺紋方向相同，在拆卸螺栓丟失的情況下，可以用普通螺栓代替。
10. 一種防滑絲的雙螺栓頭螺栓 [ CN219119609 ] :
本實用新型公開了一種防滑絲的雙螺栓頭螺栓，包括螺杆、螺紋和兩個螺母，所述螺紋開設於螺杆的表面，所述螺母套設與螺杆的表面。本實用新型通過設置螺杆、螺紋、螺母、槽孔、限位元元件、控制元件、卡塊、卡槽和滑槽的配合使用，通過將螺母擰緊至需要的位置，將限位元元件插入槽孔中，然後使卡塊進入凹槽中，令卡塊與卡槽相互咬緊，從而使限位元組件相結合，從而起到對螺母的限制作用，使螺母由於震動產生自我移動時能夠有效限制螺母的移動範圍，從而降低螺紋的磨損，防止出現滑絲的情況，解決了現有螺栓在使用時，螺母可能會由於震動導致鬆動，而後慢慢移動，最後導致螺母的脫落，給使用設備帶來巨大安全隱患的問題。
----

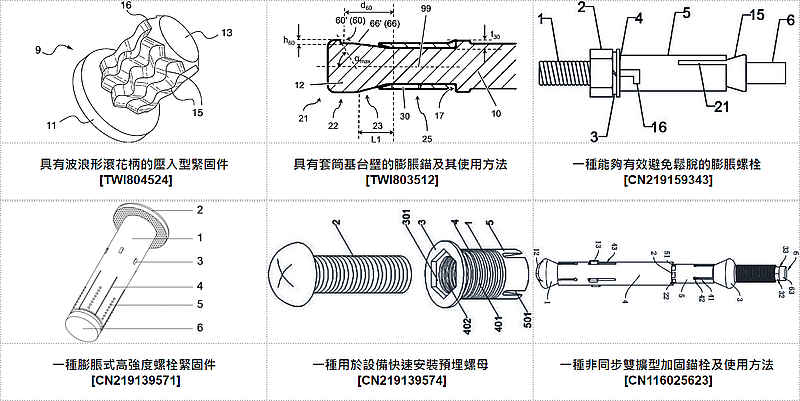

三、以『緊固於壁或類似件內之銷釘或其他器件，通過將其插入為此而製作的壁孔內緊固』(F16B013)為主要IPC分類號之扣件相關專利：
本項分類號(F16B013)之專利包括『具有波浪形滾花柄的壓入型緊固件、具有套筒基台壁的膨脹錨及其使用方法、一種能夠有效避免鬆脫的膨脹螺栓、一種膨脹式高強度螺栓緊固件、一種用於設備快速安裝預埋螺母、一種非同步雙擴型加固錨栓及使用方法』等專利，以下為本期專利摘要說明。
#專利代表圖 :
----
#專利摘要：
01. 具有波浪形滾花柄的壓入型緊固件 [ TWI804524 ] :
一種壓入型緊固件，將複合式波浪圖案併入柄部滾花中。滾花大致上垂直地排列，但是當數排滾花沿著大頭釘柄部的長度軸向橫切時，具有窄剖面與較寬剖面交替之波浪形彎曲形狀，而不是直的均勻滾花圖案。滾花繞著柄部的圓周配置成等距隔開的直線或蛇形縱排。數排中之至少一排在包含縱軸線的徑向平面上具有波浪形剖面輪廓，其中所述輪廓由一連串連續交替的波峰及波谷所構成。滾花的複合式波浪形配置在沒有不利於影響製造程序之情況下產生一些益處。所述滾花配置亦減少安裝力及主體材料的破壞，同時維持對主體材料的良好鎖定。
02. 具有套筒基台壁的膨脹錨及其使用方法 [ TWI803512 ] :
本發明係關於一種膨脹錨，其具有一錨栓、圍繞該錨栓之一膨脹套筒及位於該錨栓之一前部區域中的一膨脹本體，其中該膨脹本體具有用於使該膨脹套筒膨脹之一漸縮區帶。根據本發明，該膨脹本體具有面向該膨脹套筒之至少一個膨脹套筒基台壁。本發明亦係關於一種使用此種膨脹錨之方法。
03. 一種能夠有效避免鬆脫的膨脹螺栓 [ CN219159343 ] :
本實用新型公開了一種能夠有效避免鬆脫的膨脹螺栓，包括螺栓、螺母、彈簧墊圈、平墊圈以及膨脹套管，所述螺栓底部設有防鬆脫機構，防鬆脫機構包括二次鎖緊段、內孔、螺紋套筒、螺杆、內六角頭、滑動板、兩組固定孔以及兩組固定頭。本實用新型的有益效果是，通過位於螺栓底部的防鬆脫機構首先通過螺母將螺栓、膨脹套管、安裝件與固定體之間脹緊成為一體，然後，通過轉動內六角頭使兩組固定頭伸出，對螺栓進行二次固定，有效起到防鬆脫的作用，當螺栓發生斷裂時，T型扳手可將膨脹螺栓從孔中取出進行更換，方便使用。
04. 一種膨脹式高強度螺栓緊固件 [ CN219139571 ] :
本實用新型公開了一種膨脹式高強度螺栓緊固件，包括膨脹管套，所述膨脹管套的外表面均勻開設有多個開槽，所述膨脹管套的外表面均勻設有多個倒鉤，所述膨脹管套的外表面開設有多個收納槽，多個所述收納槽的內底部均固定連接有膨脹鉤，所述膨脹管套的一端固定連接有壓帽，所述壓帽的內部設有轉塊，所述轉塊的頂部開設有一字槽，所述轉塊與壓帽之間共同安裝有旋轉元件，所述轉塊的底部固定連接有螺栓，所述螺栓的外表面螺紋連接有活動杆。本實用新型中，採用雙膨脹設計，在配合設置的倒鉤，具有雙重膨脹固定的效果，增加膨脹螺栓的固定強度，避免膨脹螺栓在使用過程中發生滑移或鬆動現象，從而增加膨脹螺栓的使用範圍。
05. 一種用於設備快速安裝預埋螺母 [ CN219139574 ] :
本實用新型公開了一種用於設備快速安裝預埋螺母，屬於預埋螺母領域，一種用於設備快速安裝預埋螺母，包括螺母本體，所述螺母本體頂部可拆卸連接有螺釘本體，所述螺母本體包括頂部外緣、螺紋段以及膨脹段，所述頂部外緣內部開設有六角通孔，所述螺紋段的外壁和內壁上分別開設有外螺紋一和內螺紋一，所述膨脹段外壁上開設有若干個膨脹槽，且所述膨脹段內壁上設置有擠壓內緣，它通過在螺母本體內壁底部設置擠壓內緣，且在螺母本體外壁底部開設膨脹槽，利用螺釘本體向螺母本體內部擰進時將螺母本體底部撐開，實現從螺母本體底部固定，避免需要用過螺帽進行固定，提高該預埋螺母固定時的便利性，降低該螺母的製造成本，且方便後期拆卸。
06. 一種非同步雙擴型加固錨栓及使用方法 [ CN116025623 ] :
本申請公開了一種非同步雙擴型加固錨栓及使用方法，涉及錨栓的技術領域，其結構包括定位杆，周向外壁底部有弧狀凸起；中段杆，轉動連接在定位杆頂端，周向外壁分佈有螺紋；上頂杆，轉動連接在中段杆頂端，周向外壁中部有弧狀凸起，周向外壁有螺紋；下擴筒，套設在定位杆上，與中段杆螺紋連接，周向外壁有擴張條孔；上擴筒，套設在上頂杆上並螺紋連接，擴張條孔還位於上擴筒的周向外壁頂部；定位杆固設有穩固條板，下擴筒周向外壁穩定條孔；中段杆周向外壁頂部開設有滑移槽，上擴筒底端固設有滑移板。本申請具有提高雙擴型錨栓錨固的牢固性的效果。
----

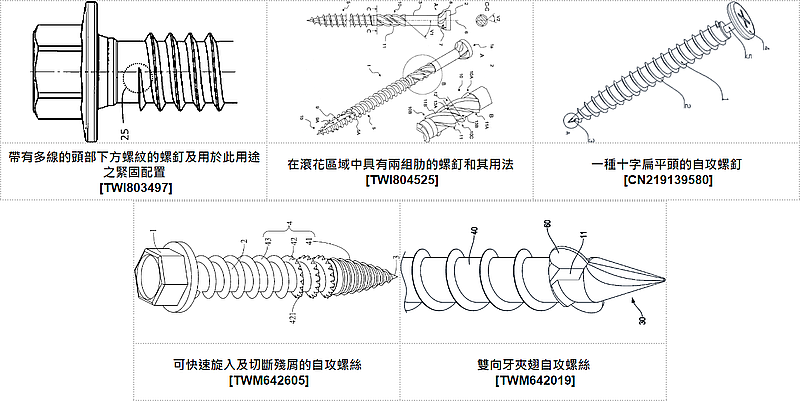

四、以『在擰入螺釘之物體中形成螺紋之螺釘，如木螺釘，自攻螺釘』(F16B025)為主要IPC分類號之扣件相關專利：
本項分類號(F16B025)之專利包括『帶有多線的頭部下方螺紋的螺釘及用於此用途之緊固配置、在滾花區域中具有兩組肋的螺釘和其用法、一種十字扁平頭的自攻螺釘、可快速旋入及切斷殘屑的自攻螺絲、雙向牙夾翅自攻螺絲』等專利，以下為本期專利摘要說明。
#專利代表圖 :
----
#專利摘要：
01. 帶有多線的頭部下方螺紋的螺釘及用於此用途之緊固配置 [ TWI803497 ] :
本發明提供一種螺釘(10)，其具有：一頭部(11)，該頭部具有用於一工具之一接合部；一桿(18)，該桿具有至少一第一螺紋區段(13)及一第二螺紋區段(15)；及一尖端(16)。該第一螺紋區段(13)呈現出一頭部下方螺紋，該頭部下方螺紋鄰接一無螺紋的頭部下方區段(12)。該第一螺紋區段(13)經設計為至少一雙線螺紋(32)，且該第一螺紋區段(13)之螺距大於該第二螺紋區段(15)之螺距，其中在該第一螺紋區段之整個螺紋長度上的軸向程差可不超過3.5mm。
02. 在滾花區域中具有兩組肋的螺釘和其用法 [ TWI804525 ] :
一種螺釘，特別是用於木料的螺釘，其具有滾花區域(10)。該滾花區域具有兩組(11A,11B)彼此以一方位角偏移的肋(11)。兩組肋例如從滾花區域(10)的兩相對端(10A,10B)朝向彼此延伸，且只在滾花區域之中段處的重疊區域(12)內相互捲繞。
03. 一種十字扁平頭的自攻螺釘 [ CN219139580 ] :
本實用新型公開了一種十字扁平頭的自攻螺釘，包括螺杆，螺杆的下端形成尖端，螺杆的上端連接有扁平頭，螺杆的表面設置的外螺紋，螺杆的內部設有滑動孔，滑動孔內滑動設有滑塊，螺杆的上端面具有與滑動孔相連通的圓形導向孔，圓形導向孔內滑動穿過設有連接杆，連接杆與圓形導向孔相匹配，連接杆的一端與滑塊固定連接，連接杆的另一端與扁平頭的中心固定連接，連接杆與扁平頭一體成型設置，連接杆的中軸線與螺杆的中軸線共線設置，使用方便，連接杆通過滑塊在螺杆內滑動，從而改變扁平頭與尖端之間的距離，從而可以改變螺釘的長度，能夠調節改變螺釘主體的旋入深度，適應不同情況下的使用需求，適用範圍更廣，使用時無需攜帶多種型號的自攻螺釘。
04. 可快速旋入及切斷殘屑的自攻螺絲 [ TWM642605 ] :
一種可快速旋入及切斷殘屑的自攻螺絲，包括：一螺頭、一桿身、一自攻件及一螺牙件，桿身自螺頭沿一軸線延伸，自攻件形成於桿身相反於螺頭之一端，螺牙件包括一第一雨傘牙及一第二雨傘牙，第一雨傘牙螺旋環設於自攻件，第二雨傘牙螺旋環設於桿身並銜接第一雨傘牙，其中第二雨傘牙具有複數切斷部，第一雨傘牙朝向螺頭傾斜，第二雨傘牙朝向該自攻件傾斜，第一雨傘牙的螺牙密度大於該第二雨傘牙的螺牙密度。本創作提出的可快速旋入及切斷殘屑的自攻螺絲更適宜用於快速攻入堅硬的料件，並切斷切削出來的長條料件屑。
05. 雙向牙夾翅自攻螺絲 [ TWM642019 ] :
本創作包括桿身、螺絲頭、尾部、第一螺紋段、第二螺紋段及兩夾翅。其中，螺絲頭和尾部分別設於桿身兩端，尾部包括排屑槽及切削刃；第一螺紋段、第二螺紋段設於桿身且為反向牙；兩夾翅反向地凸設且兩夾翅的外徑大於螺絲頭的外徑。本創作的兩夾翅能進行擴孔，使碎屑經由擴大後的孔快速排出、提高散熱效率，並且能使螺絲頭埋入。使本創作能解決現有自攻螺絲積累碎屑、散熱效率低和表面產生毛邊的問題，並在攻入塑膠材質的工件時，能避免塑膠碎屑熔化、沾黏螺絲。提供一種使用方便、省力、節能，且適用於塑膠材質工件的雙向牙夾翅自攻螺絲。
----

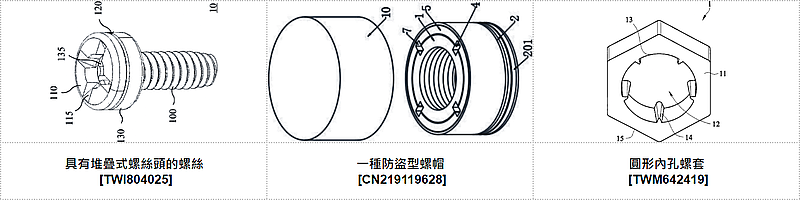

五、以『防止螺栓，螺帽，或銷損傷之措施；防止螺栓，螺帽或銷未經許可操作之措施』(F16B041)為主要IPC分類號之扣件相關專利：
本項分類號(F16B041)之專利包括『具有堆疊式螺絲頭的螺絲、一種防盜型螺帽、圓形內孔螺套』等專利，以下為本期專利摘要說明。
#專利代表圖 :
----
#專利摘要：
01. 具有堆疊式螺絲頭的螺絲 [ TWI804025 ] :
本創作提供一種圓形內孔螺套，包括：一六角形螺套本體；一圓形內孔，形成於該六角形螺套本體中；一圓形內邊，形於該六角形螺套本體和該圓形內孔的交界處；以及六個牙部，設於該圓形內邊並平均分佈，由該六角形螺套本體之一側向該六角形螺套本體之另一側延伸，且該六個牙部的寬度由該六角形螺套本體之該側向該六角形螺套本體之另該側遞增。以往螺絲頂部若損壞則需要用鑽頭器具破壞該螺絲，本創作圓形內孔螺套能將因為崩牙損壞或是生鏽變形的螺絲取出，解決因螺絲頂部損壞而無法取出的問題。
02. 一種防盜型螺帽 [ CN219119628 ] :
本實用新型公開了一種防盜型螺帽，屬於螺帽領域，一種防盜型螺帽，包括螺帽本體，首先轉動防盜環，使防盜環上的第二嵌合槽與螺帽本體上的第一嵌合槽相吻合，再將嵌合杆嵌入第一嵌合槽和第二嵌合槽所構成的空腔內，當嵌合杆嵌入的同時，螺母套將套設在防盜環的外圓周面，通過扳手轉動螺母套對螺帽本體進行拆卸，螺帽本體在平時的安裝轉態下，螺母套將由專門的人員進行收納，連接處只固定有螺帽本體和防盜環，當非法人員進行拆卸時，在轉動防盜環的過程中，其防盜環不斷的進行無效轉動，增大螺帽本體拆卸的難度，可以實現增大非法人員對螺帽的拆卸難度，極大的提高了機械構件連接處連接的穩定性和安全性。
03. 圓形內孔螺套 [ TWM642419 ] :
本創作提供一種圓形內孔螺套，包括：一六角形螺套本體；一圓形內孔，形成於該六角形螺套本體中；一圓形內邊，形於該六角形螺套本體和該圓形內孔的交界處；以及六個牙部，設於該圓形內邊並平均分佈，由該六角形螺套本體之一側向該六角形螺套本體之另一側延伸，且該六個牙部的寬度由該六角形螺套本體之該側向該六角形螺套本體之另該側遞增。以往螺絲頂部若損壞則需要用鑽頭器具破壞該螺絲，本創作圓形內孔螺套能將因為崩牙損壞或是生鏽變形的螺絲取出，解決因螺絲頂部損壞而無法取出的問題。
----
若需專利檢索及分析服務，請洽國立高雄科技大學 鍛造輥軋工程研究中心。
TEL : 07-3814526 分機 15456 / EMAIL : nkust.fastener@gmail.com
----
