2025-10-主題式專利分析
各位【台灣扣件產業服務雲】會員先進們大家好，與您分享本季主題式專利分析(2025-10-Q3)：
#主題：#伺服器扣件產品專利分析
#摘要
扣件 (fastener) 汎指螺絲(screw)、螺栓(bolt)、螺帽(nut)、鉚釘(rivet)及墊圈(washer)等產品，扣件主要功能為提供鎖固功能，將各種零件結合為各式元件或系統。近年來扣件廠商為提高扣件之附加價值，發展出防盜、防鬆、輕量化、複合化等特殊高值化扣件產品。
本期以『伺服器用扣件產品』為題進行專利檢索與分析，伺服器用扣件是專門設計來支撐、固定與便於維護伺服器機櫃及其內部模組的關鍵零組件。近年的專利技術顯示，這類扣件除了具備基本的固定功能，還針對高密度機櫃、狹窄安裝空間以及長期使用所可能產生的下垂與鬆動問題進行改良。例如，有的伺服器專用螺絲在頭部設置滾動體，能在相鄰存儲節點間形成滾動接觸，避免插拔時刮擦並減少金屬碎屑。另一些防脫緊固件則透過夾緊套、卡勾與彈片設計，使螺釘在狹小空間內亦能穩定對準螺母，降低掉落風險並簡化拆裝過程。此外，還有利用彈簧與限位結構的伺服器緊固裝置，確保螺栓長期不會因震動或重力而鬆脫，提升可靠性。整體而言，伺服器用扣件的產品設計正朝向小型化、快拆化、防脫落及高可靠性的方向發展，以因應資料中心對高效維護與長期穩定運行的需求。詳細專利資訊請參閱專利清單。
----
#參考資料：
[1] 台灣扣件產業服務雲, 主題式專利分析, 伺服器用扣件產品, Vol. 2025-10-Q3, https://www.tw-fastener.com/tfsc/knowledge/BLP_f95282ac-9e47-48a3-8818-6d6c99b31aac
[2] 台灣扣件產業服務雲, 主題式專利分析, 伺服器用扣件產品, Vol. 2025-10-Q3, 專利清單 EXCEL, https://docs.google.com/spreadsheets/d/1kWMd0jNoBYGcObNih1_zolMOxontxl3Q/edit?usp=drive_link&ouid=112972152770097436121&rtpof=true&sd=true
[3] 台灣扣件產業服務雲, 主題式專利分析, 伺服器用扣件產品, Vol. 2025-10-Q3, 專利説明書 PDF, https://drive.google.com/drive/folders/1BBGAP3DrTBTNVp2eHP1mL8DPZNx4xwu9?usp=drive_link
----
(點擊開啓全文: https://www.tw-fastener.com/tfsc/knowledge/BLP_f95282ac-9e47-48a3-8818-6d6c99b31aac )
----
Tag : #Fasteners, #Patent, #Review, #Bolt, #Nut, #Screw.
----
一、專利檢索
本次專利檢索利用台灣之專利智慧財產局資料庫，於標題及國際專利分類號(IPC)等欄位搜尋智慧扣件之相關專利，專利檢索條件如下所列，可得180件相關專利，經判讀篩選，契合本次專利分析主題之專利數為 41 件。
1. 專利資料庫：台灣(TW)、美國(US)、中國(CN)、歐洲(EP)、世界(WO)。
2. 專利檢索條件：
TAC:(Fastener Bolt Nut Screw Clinching Rivet Thread 扣件 緊固件 螺絲 螺栓 螺紋 螺牙 螺帽 螺母 螺釘 墊片 套筒 鉚釘 壓鉚 拉釘 拉鉚 拉帽) AND TAC:(Server "Data Center" 伺服器 服務器 工作站 資料中心 數據中心) AND IC:(F16B) AND IC:(F16B H05K)
----
二、專利權人分析
根據專利權人國家別分析統計資料(詳細專利資訊請參閱專利清單)，各申請國之專利件數，分別為：台灣(TW)2件、美國(US)14件、中國(CN)24件、歐洲(EP)1件。利用專利權人及專利主IPC，進行技術分類與各專利權人之專利佈局。
以『螺帽或類似之螺紋接合元件』(F16B037) 為主要技術，著重在：浮動螺母、定位固定螺柱、螺孔工字釘、散熱器螺柱、共用板等產品之設計技術。

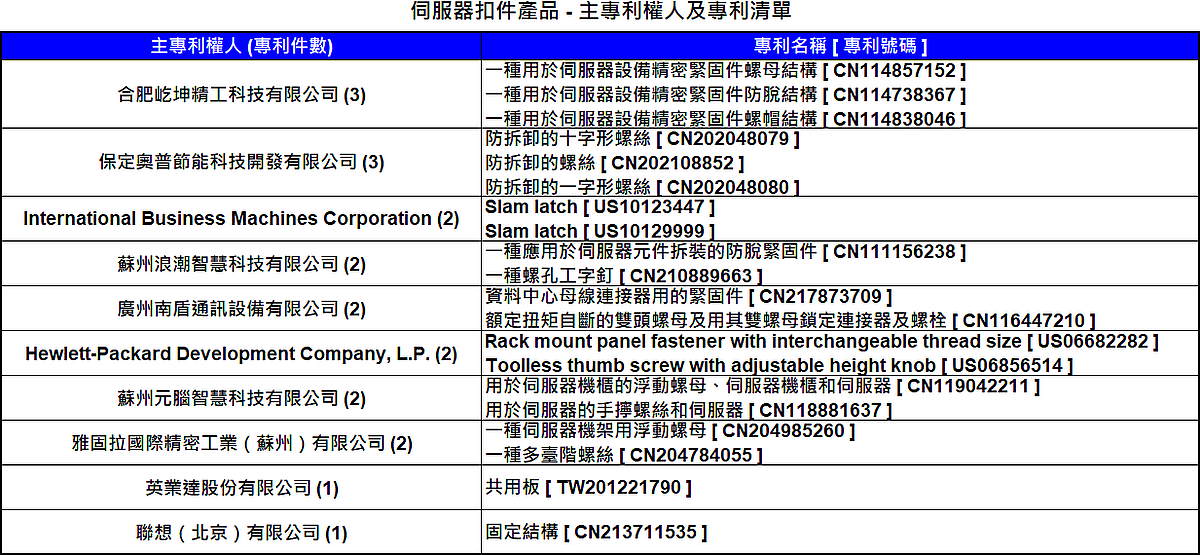

主要專利權人包括：International Business Machines Corporation (4件)、保定奧普節能科技開發有限公司(3件)、合肥屹坤精工科技有限公司 (3件)、Kelly K. Smith(2件) 、蘇州浪潮智慧科技有限公司(2件)、 蘇州元腦智慧科技有限公司(2件)、廣州南盾通訊設備有限公司(2件)等專利權人擁有較多專利(參考下表)。

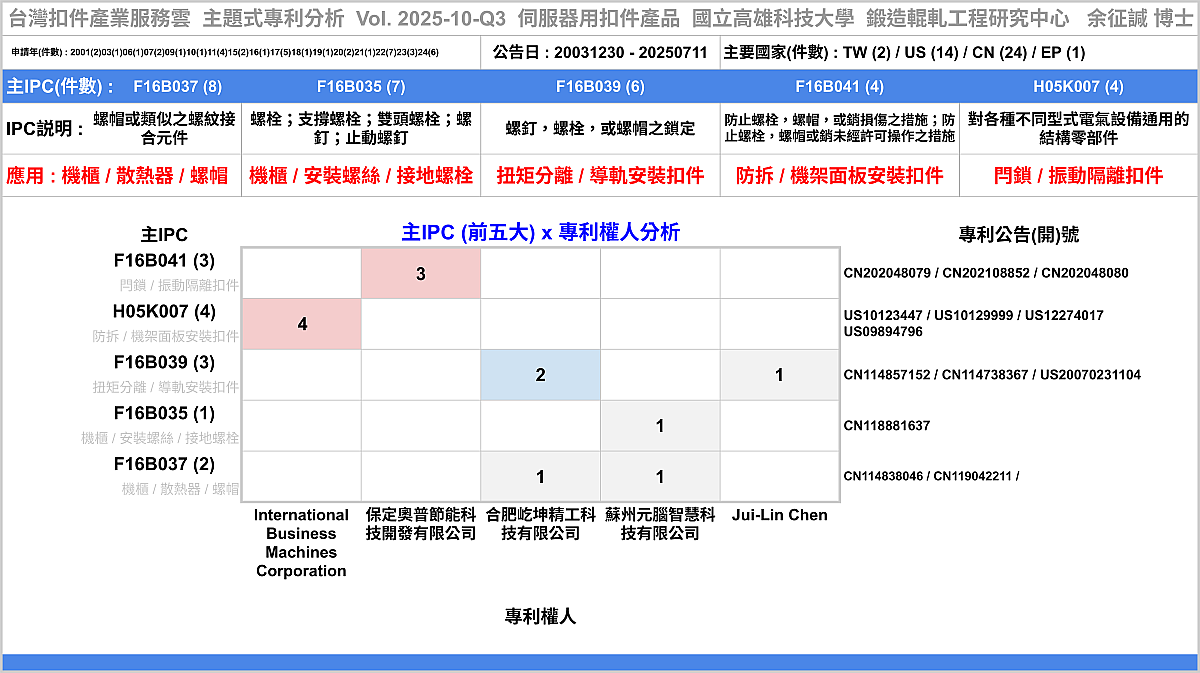

(參考專利權人與主IPC分佈圖，詳細專利資訊請參閱專利清單)
----
三、技術功效分析

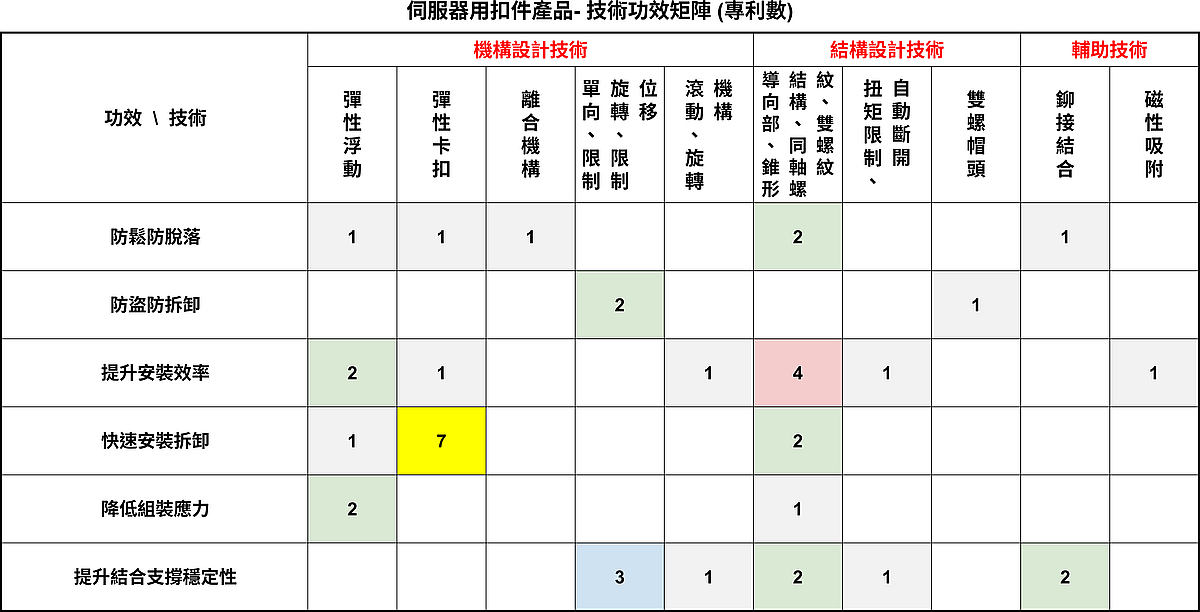

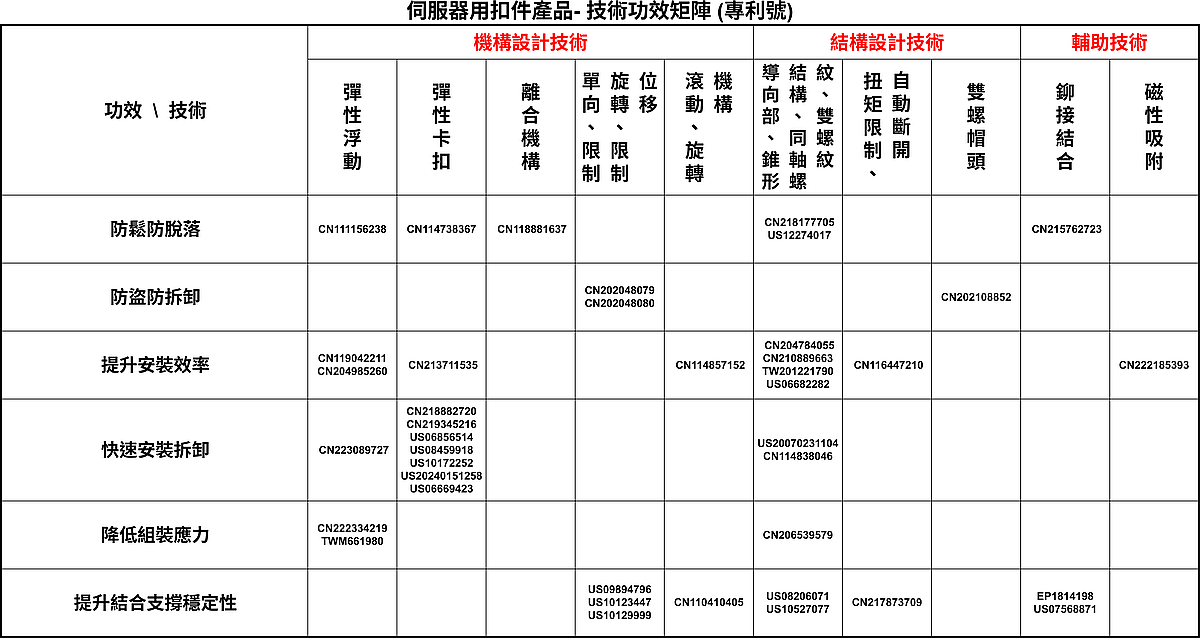

透過解析專利説明文件，建立專利之技術與功效矩陣(如下圖)，包括『機構設計技術、結構設計技術、輔助技術』等技術領域。
可達成主要功效有：防鬆防脫落、防盜防拆卸、提升安裝效率、快速安裝拆卸、降低組裝應力、提升結合支撐穩定性等功效。
以下為各專利之技術功效摘要説明，詳細專利資訊請參閱專利清單。
----

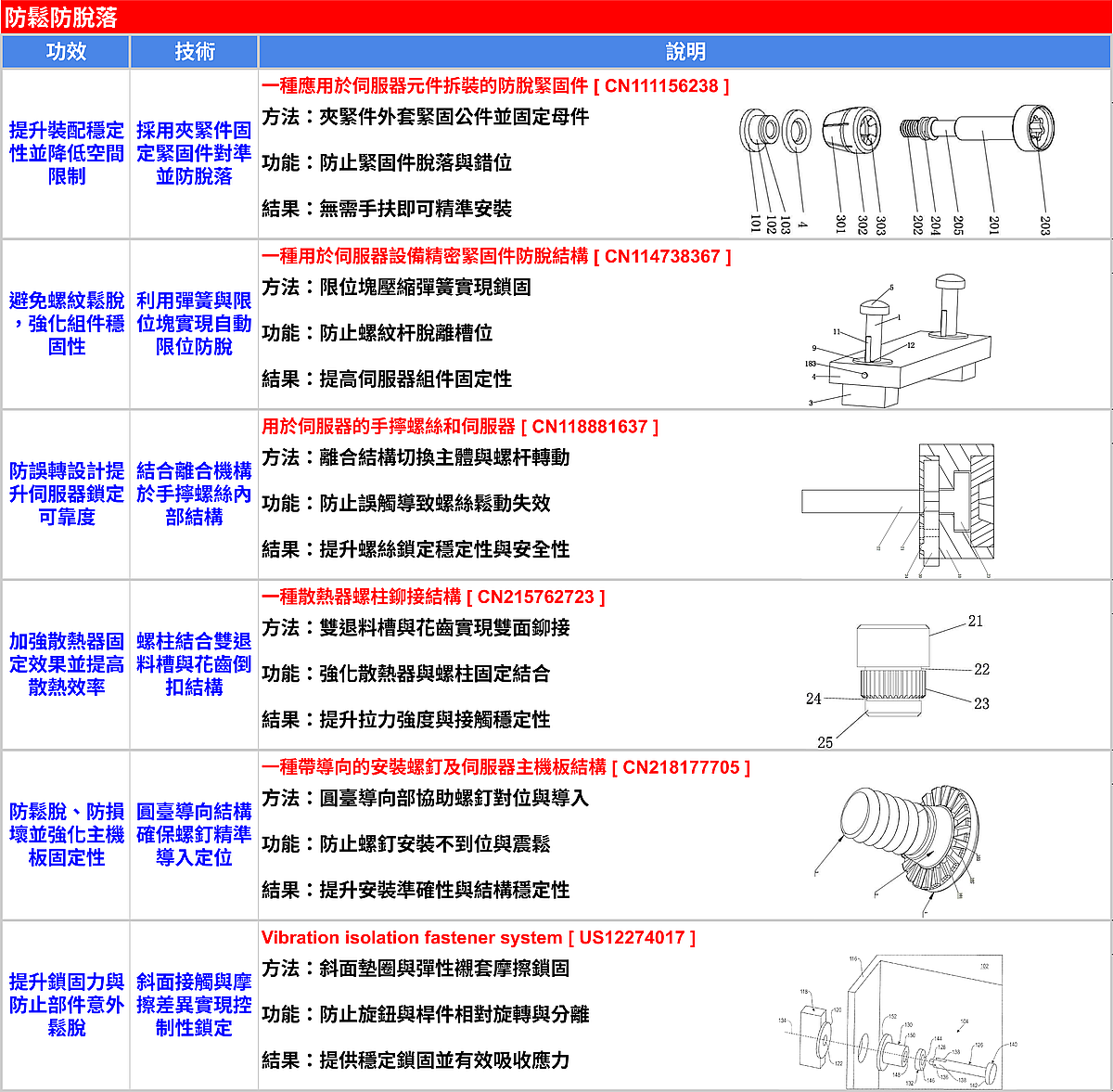

3.1 防鬆防脫落
*利用採用夾緊件固定緊固件對準並防脫落，提升裝配穩定性並降低空間限制 [ CN111156238 ]
*利用利用彈簧與限位塊實現自動限位防脫，避免螺紋鬆脫，強化組件穩固性 [ CN114738367 ]
*利用結合離合機構於手擰螺絲內部結構，防誤轉設計提升伺服器鎖定可靠度 [ CN118881637 ]
*利用螺柱結合雙退料槽與花齒倒扣結構，加強散熱器固定效果並提高散熱效率 [ CN215762723 ]
*利用圓臺導向結構確保螺釘精準導入定位，防鬆脫、防損壞並強化主機板固定性 [ CN218177705 ]
*利用斜面接觸與摩擦差異實現控制性鎖定，提升鎖固力與防止部件意外鬆脫 [ US12274017 ]
----

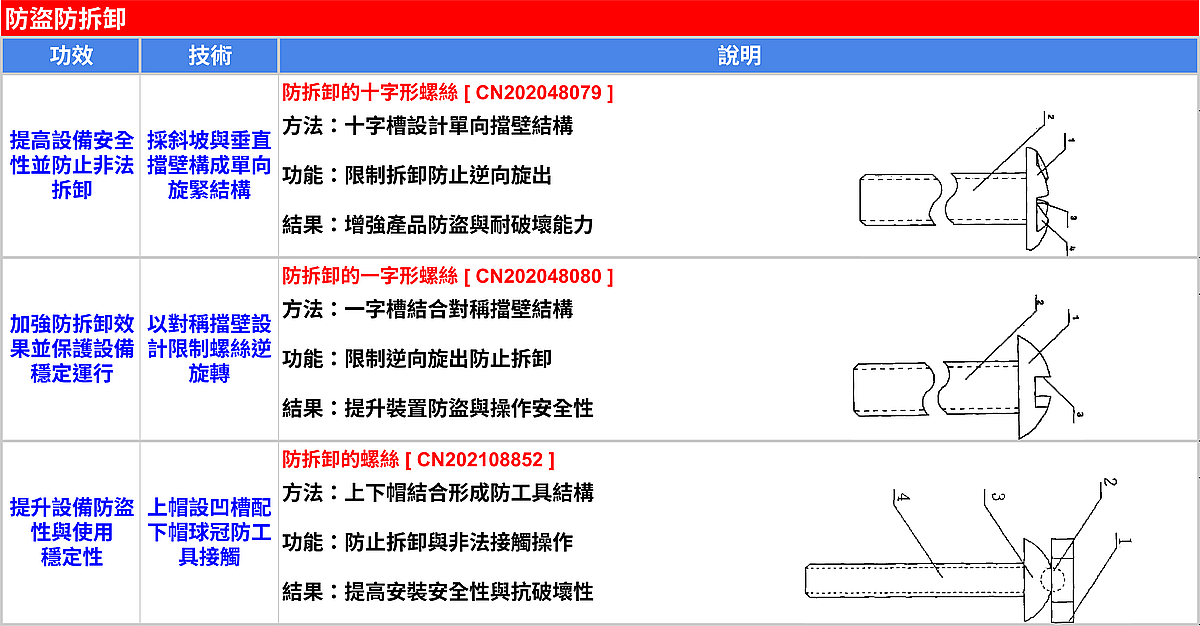

3.2 防盜防拆卸
*利用採斜坡與垂直擋壁構成單向旋緊結構，提高設備安全性並防止非法拆卸 [ CN202048079 ]
*利用以對稱擋壁設計限制螺絲逆旋轉，加強防拆卸效果並保護設備穩定運行 [ CN202048080 ]
*利用上帽設凹槽配下帽球冠防工具接觸，提升設備防盜性與使用穩定性 [ CN202108852 ]
----
3.3 提升安裝效率
*利用透過滑動轉環控制螺紋杆的鎖定與釋放，加快伺服器元件更換並降低操作複雜度 [ CN114857152 ]
*利用雙頭螺母設計並結合扭矩自斷機制，自動完成雙螺母鎖定提升裝配效率 [ CN116447210 ]
*利用採用彈性結構控制螺母軸向浮動與止轉配合，提升浮動螺母與L形導軌相容性與安裝效率 [ CN119042211 ]
*利用採用逐級縮小的凸台與錐形結構，適配多孔徑元件並減少安裝作業量 [ CN204784055 ]
*利用採用波浪槽與圓弧面強化防滑與握感，提升浮動螺母操作安全性與裝配效率 [ CN204985260 ]
*利用一體式軸向貫通螺紋孔結構設計，提升空間利用率並增強人機操作便利性 [ CN210889663 ]
*利用結合螺紋連接與彈片卡固的複合設計，提升伺服器安裝效率與結構可靠性 [ CN213711535 ]
*利用採磁性部件吸附螺母於板面結構，簡化安裝流程並加快計算節點部署 [ CN222185393 ]
*利用螺柱基座嵌入基板內並支援模組組裝，提升基板通用性並降低製造成本 [ TW201221790 ]
*利用旋鈕螺絲與固定器結合金屬套筒快速安裝，免工具更換螺絲螺紋尺寸，增強相容性 [ US06682282 ]
----
3.4 快速安裝拆卸
*利用小型化結構整合彈簧與限位元件，簡化作業流程並適應多種板材環境 [ CN218882720 ]
*利用內建彈性卡扣與方形頭防旋結構，實現省力安裝並強化抗鬆動能力 [ CN219345216 ]
*利用結合彈性件與活動卡位機構實現定位，實現快速安裝拆卸並降低維護成本 [ CN223089727 ]
*利用螺絲凹槽配合握把內嵌結構實現卡合固定，達成快速安裝、拆卸與高度微調功能 [ US06856514 ]
*利用限位與夾持設計形成螺帽固定空間，提升螺帽安裝效率與結構穩定性 [ US08459918 ]
*利用柱塞組件結合螺帽、桿件與把手實現鎖定，簡化主機板安裝流程並提升維修效率 [ US10172252 ]
*利用多孔定位與形狀配合設計確保穩固結合，提升滑軌安裝效率並避免錯位與鬆脫 [ US20070231104 ]
*利用結合限位件與彈簧實現快速卡扣結構，簡化安裝流程並強化伺服器維修便利性 [ US20240151258 ]
*利用旋鈕螺絲與握把裝置配合凹槽定位固定，實現快速安裝與高度調整免工具操作 [ US06669423 ]
*利用採用雙半螺帽結構結合插接與風干裝置，利用氣壓板、凸輪與彈簧協同運作實現快速固定與除濕，縮短安裝時間，避免螺栓鏽蝕，提升拆裝便利與穩定性，適用於高密度伺服器裝配環境 [ CN114838046 ]
----
3.5 降低組裝應力
*利用上下定位止口與螺紋通孔一體成型設計，提升裝配精度並降低結構損壞風險 [ CN206539579 ]
*利用彈性件與套環構成可位移連接機構，支援浮動安裝降低裝配應力 [ CN222334219 ]
*利用彈性件與套環組構成浮動式螺釘系統，實現物體間彈性固定與抗震保護 [ TWM661980 ]
----
3.6 提升結合支撐穩定性
*利用螺絲頭部嵌設滾動體以形成滾動接觸，支撐裝置同時不影響其插拔操作 [ CN110410405 ]
*利用T型螺杆配斷裂式雙頭螺母控制扭矩，避免人為失誤並確保鎖固可靠度 [ CN217873709 ]
*利用外擴肩部與穿透突齒實現金屬接觸接地，強化接地可靠性並簡化導電安裝作業 [ EP1814198 ]
*利用螺柱肩部與突起刺穿表面實現金屬接觸，確保機櫃接地連續性並提升電氣安全 [ US07568871 ]
*利用雙螺紋孔設計提供上下方向固定連結，強化結構抗力並確保錨定安全性 [ US08206071 ]
*利用多段螺絲支撐配合L形卡扣結構定位，確保鎖扣穩固安裝並防止結構變形 [ US09894796 ]
*利用採三段支撐與L形滑入式固定結構，防止扭曲變形，提升鎖扣穩定可靠性 [ US10123447 ]
*利用利用三段支撐與L形卡扣強化固定螺絲，避免扭轉變形，確保設備鎖定穩固 [ US10129999 ]
*利用互補導角設計實現自動對位與結構穩固，提升機櫃組裝精度並防止安裝偏移 [ US10527077 ]
----

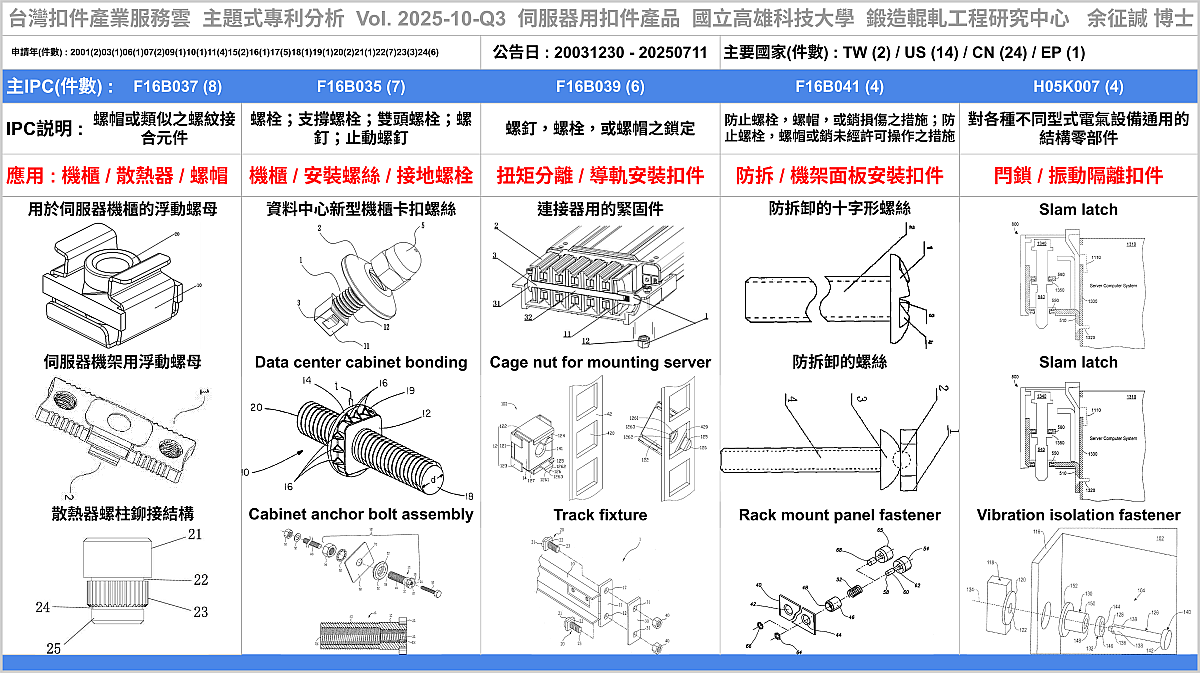

四、主要專利分類號(MIPC)分析
全球專利資料庫近期公告41筆扣件新專利，公告日介於20031230至20250711間，申請國件數分別為台灣(TW)2件、美國(US)14件、中國(CN)24件、歐洲(EP)1件，專利權人包括台灣的『INVENTEC CORPORATION、大陸商索斯科鎖定技術（深圳）有限公司』;美國的『Toshiba International Corporation、PANDUIT CORP.、META PLATFORMS, INC.、INVENTEC CORPORATION、International Business Machines Corporation』;中國的『廣州南盾通訊裝置有限公司、合肥屹坤精工科技有限公司、蘇州元腦智能科技有限公司、浪潮通訊資訊系統有限公司、保定奧普節能科技開發有限公司、雅固拉國際精密工業（蘇州）有限公司』；歐洲的『PANDUIT CORP.』… 等專利權人(完整專利權人請詳參專利清單)。
前五大主要專利分類號(MIPC)，共有29件專利，佔總專利數71%，包括：
(1) 螺帽或類似之螺紋接合元件 (F16B037，8件專利，佔總專利數20%)：
一種用於伺服器設備精密緊固件螺帽結構、用於伺服器機櫃的浮動螺母、伺服器機櫃和伺服器、一種伺服器機架用浮動螺母、一種用於伺服器機櫃的定位固定螺柱、一種螺孔工字釘、一種散熱器螺柱鉚接結構、浮動螺母和整機櫃伺服器、共用板。
(2) 螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘 (F16B035，7件專利，佔總專利數17%)：
螺絲及其製造方法以及相關存放裝置、用於伺服器的手擰螺絲和伺服器、一種資料中心新型機櫃卡扣螺絲套件、栓式螺釘、栓式螺釘、Data center cabinet bonding stud、Cabinet anchor bolt assembly。
(3) 螺釘，螺栓，或螺帽之鎖定 (F16B039，6件專利，佔總專利數15%)：
一種用於伺服器設備精密緊固件防脫結構、一種用於伺服器設備精密緊固件螺母結構、資料中心母線連接器用的緊固件、一種帶導向的安裝螺釘及伺服器主機板結構、Cage nut for mounting server to server rack、Track fixture。
(4) 防止螺栓，螺帽，或銷損傷之措施；防止螺栓，螺帽或銷未經許可操作之措施 (F16B041，4件專利，佔總專利數10%)：
防拆卸的十字形螺絲、防拆卸的一字形螺絲、防拆卸的螺絲、Rack mount panel fastener with interchangeable thread size。
(5) 對各種不同型式電氣設備通用的結構零部件 (H05K007，4件專利，佔總專利數10%)：
Slam latch、Slam latch、Slam latch、Vibration isolation fastener system等專利。
(完整專利資訊請參閲專利清單。)
----
#參考資料：
[1] 台灣扣件產業服務雲, 主題式專利分析, 伺服器用扣件產品, Vol. 2025-10-Q3, https://www.tw-fastener.com/tfsc/knowledge/BLP_f95282ac-9e47-48a3-8818-6d6c99b31aac
[2] 台灣扣件產業服務雲, 主題式專利分析, 伺服器用扣件產品, Vol. 2025-10-Q3, 專利清單 EXCEL, https://docs.google.com/spreadsheets/d/1gVa6Z-Eu_5TPWS6cAGuomn3zqkkTbPu_/edit?usp=drive_link&ouid=112972152770097436121&rtpof=true&sd=true
[3] 台灣扣件產業服務雲, 主題式專利分析, 伺服器用扣件產品, Vol. 2025-10-Q3, 專利説明書 PDF, https://drive.google.com/drive/folders/1VX6tNTiIxHMNdzMfvMrV8diHncTWWvJH?usp=drive_link
----
(點擊開啓全文: https://www.tw-fastener.com/tfsc/knowledge/BLP_f95282ac-9e47-48a3-8818-6d6c99b31aac )
----
Tag : #Fasteners, #Patent, #Review, #Bolt, #Nut, #Screw.
----

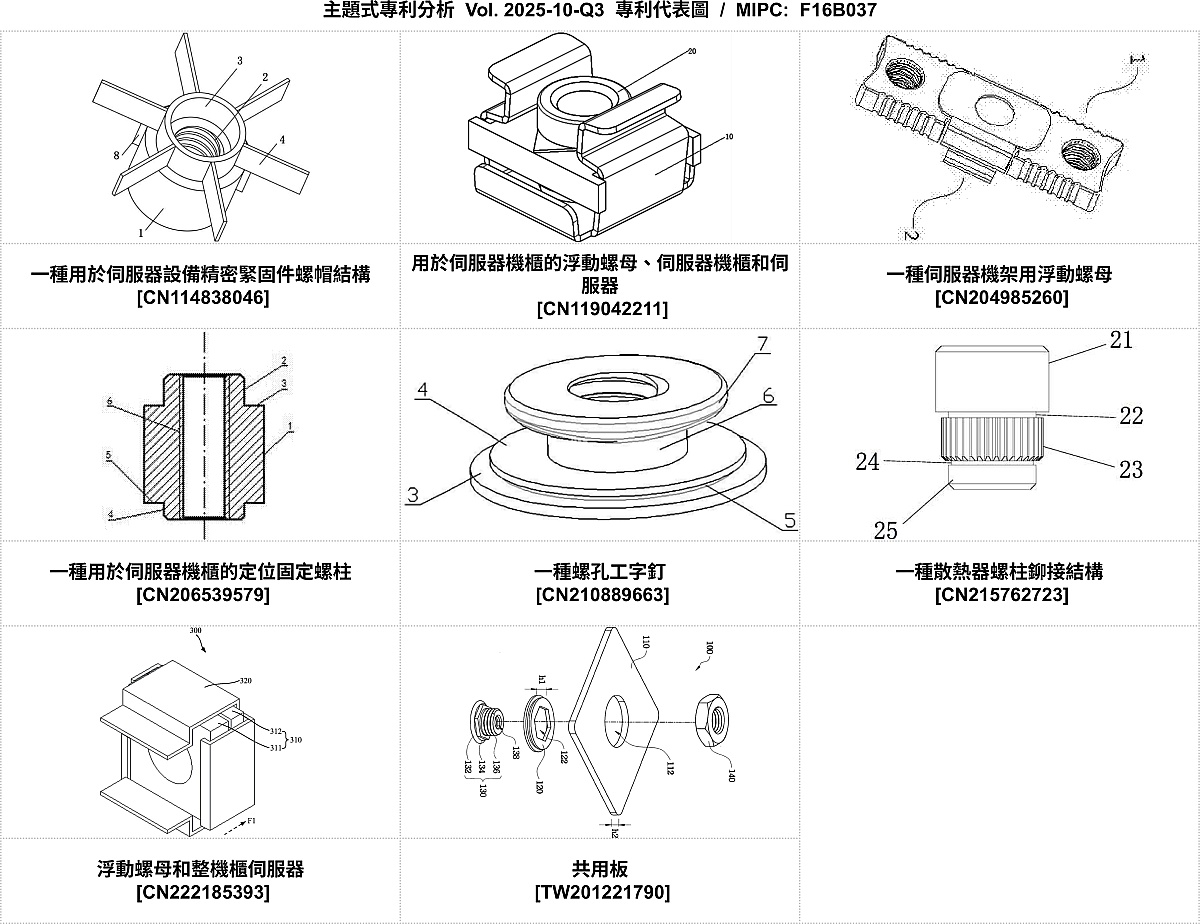

4.1 以『螺帽或類似之螺紋接合元件』(F16B037)為主要IPC分類號之扣件相關專利：
本項分類號(F16B037)之專利包括『一種用於伺服器設備精密緊固件螺帽結構、用於伺服器機櫃的浮動螺母、伺服器機櫃和伺服器、一種伺服器機架用浮動螺母、一種用於伺服器機櫃的定位固定螺柱、一種螺孔工字釘、一種散熱器螺柱鉚接結構、浮動螺母和整機櫃伺服器、共用板』等專利，以下為本期專利摘要說明。
#專利代表圖 :
----
#專利摘要：
01. 一種用於伺服器設備精密緊固件螺帽結構 [ CN114838046 ] :
本發明涉及螺帽技術領域，具體為一種用於伺服器設備精密緊固件螺帽結構，包括第一半螺帽，所述第一半螺帽的表面卡接有第二半螺帽，所述第一半螺帽和第二半螺帽的頂部轉動連接有轉動空倉，所述轉動空倉的表面固定連接有扇板，所述第一半螺帽的內部設置有風乾裝置，所述第一半螺帽位於風乾裝置的上方開設有密封腔，所述密封腔的內部設置有插接裝置，所述第二半螺帽的表面設置有輔助固定裝置。本發明通過風力帶動扇板驅動轉動空倉在兩個螺帽上轉動，達到加速螺帽周邊氣體流通速率的效果，避免螺栓表面潮濕生銹的問題，通過設置插接裝置達到快速固定螺帽的效果，採用可分離的螺帽結構達到便於操作者快速固定螺帽的效果。
02. 用於伺服器機櫃的浮動螺母、伺服器機櫃和伺服器 [ CN119042211 ] :
本申請實施例提供了一種用於伺服器機櫃的浮動螺母、伺服器機櫃和伺服器，其中，用於伺服器機櫃的浮動螺母，包括殼體、螺母和彈性件，殼體具有安裝腔，安裝腔具有供螺柱伸入的安裝口，安裝口處具有用於與機櫃本體卡接配合的卡扣結構；螺母的至少部分設置在安裝腔內，螺母與安裝腔止轉配合，沿螺母的軸向，螺母相對于安裝腔可活動設置；彈性件設置在安裝腔內，彈性件和安裝口分別位於螺母軸向的兩側，彈性件與螺母抵接，並為螺母提供向靠近安裝口的方向運動的彈力。本申請解決了伺服器卡式浮動螺母無法適用於L形導軌的問題。
03. 一種伺服器機架用浮動螺母 [ CN204985260 ] :
本實用新型公開了一種伺服器機架用浮動螺母，由合金主體和金屬彈片組成，合金主體的中間為彈片安裝部，兩頭為螺母部，螺母部上設有凸台，凸臺上開設有穿透螺母部的螺紋孔，螺母部的左右兩側面開設有波浪形的防滑槽，螺母部的上下端面均為圓弧面，金屬彈片包括卡槽和兩個爪勾，金屬彈片通過卡槽套設在合金主體的彈片安裝部上，卡槽與彈片安裝部為間隙配合，爪勾和凸台位於合金主體的同一側。本實用新型在浮動螺母的兩側開設了波浪形的防滑槽，還在浮動螺母的上下端開設為圓弧面，增加了手指持有時的摩擦力以及滿足了手指拿取的舒適度的需要，這兩處改進均可以降低操作人員在安裝浮動螺母時將其從手中滑落的風險，更符合人機工學，安裝時更方便。
04. 一種用於伺服器機櫃的定位固定螺柱 [ CN206539579 ] :
本實用新型涉及一種用於伺服器機櫃的定位固定螺柱，定位固定螺柱為一體成型的螺柱，包括螺柱體、上端定位止口、上端限位面、下端定位止口、下端限位面和中間通孔螺紋，上端定位止口設置在螺柱體的上端，下端定位止口設置在螺柱體下端，螺柱體的兩個端面為上端限位面和下端限位面，下端定位止口與伺服器機櫃底板通過鉚接裝配成一體；上端定位止口與伺服器PCB主機板安裝孔通過螺釘連接為一體。本實用新型的設計使得PCB主機板與機櫃底板裝配後的尺寸一致性得到保證，同時避免了主機板外插卡裝配體與機櫃和PCB主機板裝配後外插卡PCB板受裝配應力而導致錫裂隱患。
05. 一種螺孔工字釘 [ CN210889663 ] :
本實用新型提供了一種螺孔工字釘，屬於伺服器連接技術領域。其技術方案為：螺孔工字釘包括尾部，尾部上端面設置有的基部，基部與尾部結合處設置有凹陷，基部向上延伸形成軸部，軸部末端設置有頭部，沿軸部的縱向軸線設置有螺紋孔，螺紋孔依次貫穿尾部、基部、軸部以及頭部。本實用新型的有益效果為：本實用新型解決了空間不足以同時壓鉚壓鉚螺柱以及工字釘的問題，簡化了結構，優化了空間，思路簡單明瞭，整個結構簡單化，此設計方案操作跟更符合人機工程學，提升產品的品質感，提升整機的競爭力。
06. 一種散熱器螺柱鉚接結構 [ CN215762723 ] :
本實用新型涉及通信伺服器散熱技術領域，特指一種散熱器螺柱鉚接結構，包括散熱器、螺柱，散熱器的兩端設置有鉚接孔，螺柱鉚接在固定孔內，螺柱的內部設有內螺紋孔，螺柱的外面從上到下依次設置有上柱頭、第一退料槽、鉚合花齒、第二退料槽、下柱體，下柱體的底部邊緣為錐形結構，鉚合花齒的底部邊緣為錐形結構，通過把螺柱的鉚合花齒兩端均設置雙退料槽，使螺柱與鉚接物鉚接時增加擠壓倒扣，達到雙面保險，讓散熱器更好的與晶片接觸效果，提升拉力強度，增強可靠性。
07. 浮動螺母和整機櫃伺服器 [ CN222185393 ] :
本申請實施例屬於計算設備技術領域，提供一種浮動螺母和整機櫃伺服器，浮動螺母包括：螺母本體和容納殼，螺母本體位於容納殼中，螺母本體包括本體部和磁性部，磁性部用於使浮動螺母吸附在安裝板的第一表面，以使浮動螺母固定在安裝板上；本體部用於將計算節點固定於安裝板的第二表面，第二表面和第一表面沿第一方向相對。本申請實施例提供的浮動螺母的固定方式簡單，由此，可以提高計算節點的安裝效率。
08. 共用板 [ TW201221790 ] :
一種共用板，包含基板以及多個螺柱基座。螺柱基座埋設於基板中，其中螺柱基座之高度與基板之高度相近。共用板可更包含螺栓固定件以及螺柱。螺栓固定件與螺柱可以依設計需求組合於對應的螺柱基座上，使不同機種可以共用基板。
----

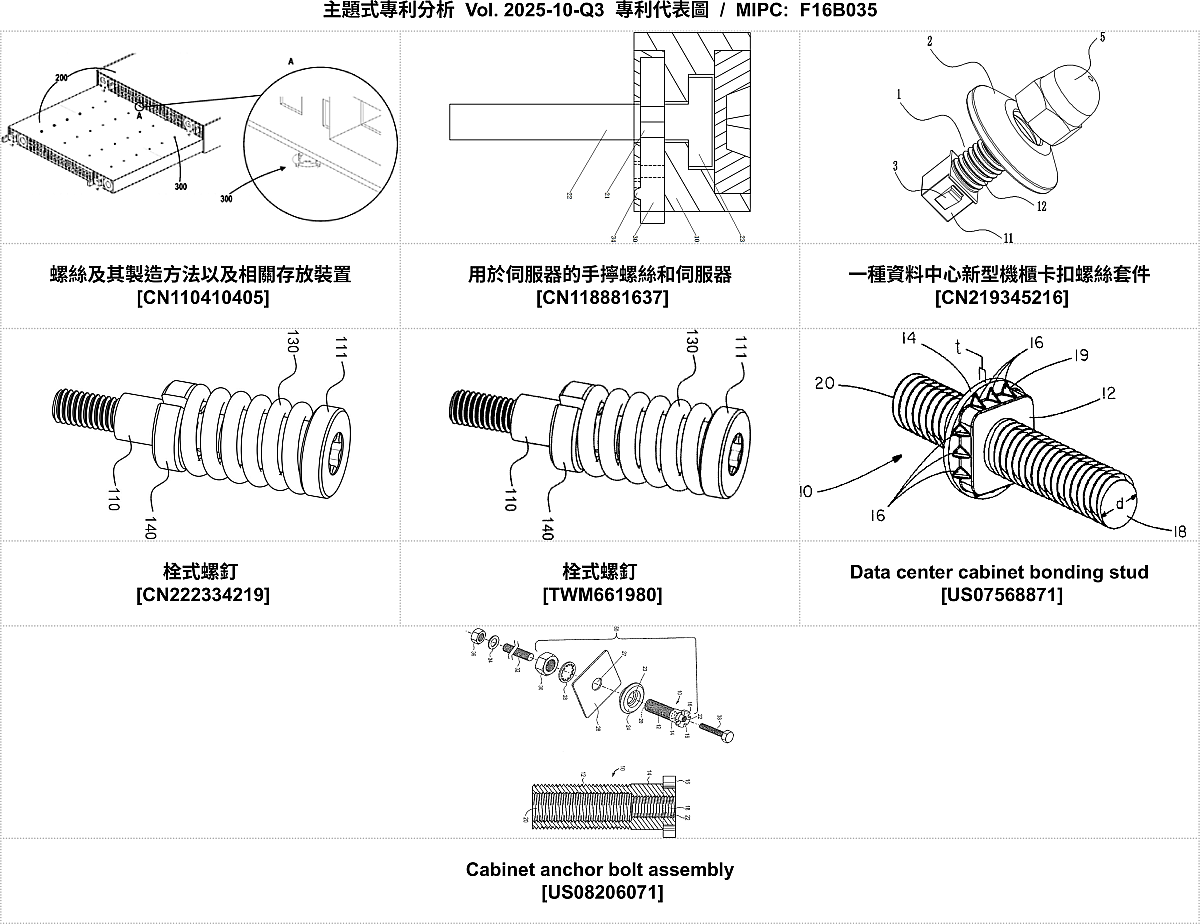

4.2 以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035)為主要IPC分類號之扣件相關專利：
本項分類號(F16B035)之專利包括『螺絲及其製造方法以及相關存放裝置、用於伺服器的手擰螺絲和伺服器、一種資料中心新型機櫃卡扣螺絲套件、栓式螺釘、栓式螺釘、Data center cabinet bonding stud、Cabinet anchor bolt assembly』等專利，以下為本期專利摘要說明。
#專利代表圖 :
----
#專利摘要：
01. 螺絲及其製造方法以及相關存放裝置 [ CN110410405 ] :
本公開的實施例涉及螺絲及其製造方法以及相關存放裝置。螺絲(300)包括螺杆(310)，至少部分地設置有螺紋；和頭部(320)，設置有滾動體(330)，所述滾動體(330)從所述頭部(320)的表面突出並且適於與抵接所述頭部(320)的物件形成滾動接觸。利用根據本公開實施例的螺絲能夠對存放裝置提供有效支撐並且不干涉存放裝置的插拔操作。
02. 用於伺服器的手擰螺絲和伺服器 [ CN118881637 ] :
本申請實施例提供了一種用於伺服器的手擰螺絲和伺服器，其中，用於伺服器的手擰螺絲包括主體部、螺杆部和離合機構，螺杆部可轉動地與主體部連接，螺杆部具有第一離合結構；離合機構活動設置在主體部內，離合機構具有第二離合結構，第二離合結構與第一離合結構可對接分離配合，離合機構具有對接狀態和分離狀態，離合機構處於對接狀態時，第二離合結構與第一離合結構對接，主體部通過離合機構帶動螺杆部轉動，離合機構處於分離狀態時，第二離合結構與第一離合結構分離，主體部相對於螺杆部空轉。本申請解決了相關技術中手擰螺絲易誤觸解鎖而導致失效的問題。
03. 一種資料中心新型機櫃卡扣螺絲套件 [ CN219345216 ] :
本實用新型公開了一種資料中心新型機櫃卡扣螺絲套件，包括卡扣螺絲、墊圈和螺母；卡扣螺絲的一端為方形螺絲頭，另一端為螺柱部分；所述方形螺絲頭的兩側對稱凸出設置有卡扣；所述方形螺絲頭內置有彈性機構；所述彈性機構與對稱的所述卡扣聯動；所述螺柱部分穿過所述墊圈後與所述螺母螺紋連接；所述彈性機構包括彈簧和安裝座；所述彈簧通過所述安裝座內置於所述方形螺絲頭中；所述彈簧的兩端分別與左右對稱的兩個卡扣連接；本實用新型可在空間狹小，手無法伸入的地方安裝，通用性強；帶有彈性機構安裝省力，拆遷、拆卸方便；加入碟型彈簧墊圈起到收緊固定作用，安裝更加緊固，不易鬆動；整個方形螺絲頭起到固定其旋轉方向，固定更牢固，安裝不易損壞。
04. 栓式螺釘 [ CN222334219 ] :
本申請公開了一種栓式螺釘，其包括：螺釘本體，所述螺釘本體的第一端用於與第一物體固定；彈性件，所述彈性件的一端接觸所述螺釘本體的第二端，且所述彈性件的另一端能相對於所述螺釘本體移動；套環，所述套環固定在所述彈性件的另一端，且用於抵接第二物體，其中，所述第二物體浮動地位於所述套環與所述第一物體之間。本申請的栓式螺釘能將一個物體相對於另一個物體浮動地固定。
05. 栓式螺釘 [ TWM661980 ] :
本申請公開了一種栓式螺釘，其包括：螺釘本體，所述螺釘本體的第一端用於與第一物體固定；彈性件，所述彈性件的一端接觸所述螺釘本體的第二端，且所述彈性件的另一端能相對於所述螺釘本體移動；套環，所述套環固定在所述彈性件的另一端，且用於抵接第二物體，其中，所述第二物體浮動地位於所述套環與所述第一物體之間。本申請的栓式螺釘能將一個物體相對於另一個物體浮動地固定。
06. Data center cabinet bonding stud [ US07568871 ] :
資料中心機櫃的接線螺柱包括一個主體，該主體的幾何形狀與機櫃內的鎖緊螺母孔相吻合。主體可以包括相對的螺紋螺柱和一個從主體向外延伸的環形肩部，用於與資料中心機櫃使用的接地條接觸並連接。肩部與主體側面之間形成的凸起可以穿透資料中心機櫃的框架導軌表面，從而與框架導軌的基體金屬連接。
A bonding stud for a data center cabinet comprises a body adapted to geometrically conform to a cage nut hole within the cabinet. The body may comprise opposing threaded studs and an annular shoulder that extends outward from the body to provide contact and bonding with ground strips used in connection with the data center cabinet. Projections formed between the shoulder and the sides of the body may penetrate the surface of the frame rails of the data center cabinet to provide a bond to the base metal of the frame rails.
07. Cabinet anchor bolt assembly [ US08206071 ] :
一種用於將櫥櫃及其他結構固定至底層地板的錨栓組件。此組件具有同軸的上下螺紋孔，用於從上方接收螺紋構件，並將其固定至下方的螺紋構件。上部螺紋孔可將櫥櫃固定至上層地板。下部螺紋孔透過將上部螺紋孔中的螺栓連接至從底層地板突出的螺紋構件，為錨栓及其配件提供固定裝置。此螺紋構件與下部螺紋孔嚙合。螺栓的螺紋孔沿著錨栓組件的軸線方向提供兩個穩定區域，以抵抗剪切應力和扭轉應力。
An anchor bolt assembly for securing a cabinet and other structures to a sub-floor. A bolt with coaxial upper and lower threaded bores receives a threaded member from above and secures it to a threaded member from below. The upper threaded bore allows the cabinet to be secured to the upper floor. The lower threaded bore provides a securing means for the anchor bolt and its attachments through coupling the threaded bolt from the upper threaded bore to a threaded member protruding from the sub-floor. This threaded member engages the lower threaded bore. The threaded bores of the bolt provide two areas of stabilization against shear and torsional stresses along the axis of the anchor bolt assembly.
----

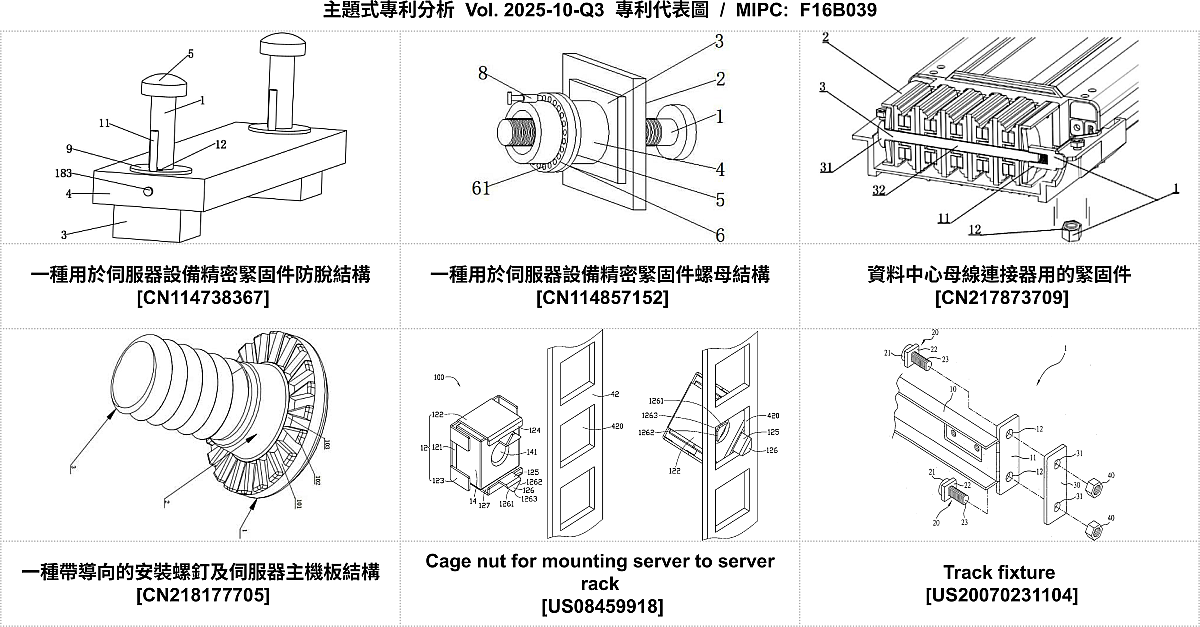

4.3 以『螺釘，螺栓，或螺帽之鎖定』(F16B039)為主要IPC分類號之扣件相關專利：
本項分類號(F16B039)之專利包括『一種用於伺服器設備精密緊固件防脫結構、一種用於伺服器設備精密緊固件螺母結構、資料中心母線連接器用的緊固件、一種帶導向的安裝螺釘及伺服器主機板結構、Cage nut for mounting server to server rack、Track fixture』等專利，以下為本期專利摘要說明。
#專利代表圖 :
----
#專利摘要：
01. 一種用於伺服器設備精密緊固件防脫結構 [ CN114738367 ] :
本發明公開了一種用於伺服器設備精密緊固件防脫結構，涉及伺服器技術領域。包括螺紋杆，所述螺紋杆的螺紋處與螺紋槽螺紋連接，所述螺紋槽開設在安裝塊中。該用於伺服器設備精密緊固件防脫結構，當將螺栓擰進螺紋槽中時，使第二通孔套在導向杆上，當螺紋杆帶動圓盤向下移動時，進而會使槽孔處擠壓限位塊的斜面，進而會使圓盤擠壓限位塊往套筒中移動，使彈簧壓縮，當圓盤與安裝板的頂部貼合時，進而使圓盤移動到限位塊的底部，通過彈簧的作用，進而使限位塊的底部與圓盤的頂部貼合，使限位塊對圓盤進行限位，進而起到限位螺紋杆的效果，可以防止螺紋杆從螺紋槽中脫離出來，影響對伺服器組件固定的效果。
02. 一種用於伺服器設備精密緊固件螺母結構 [ CN114857152 ] :
本發明公開了一種用於伺服器設備精密緊固件螺母結構，涉及螺母技術領域。該用於伺服器設備精密緊固件螺母結構，包括螺紋杆，所述螺紋杆貫穿有被緊固件與固定座，且緊固件與固定座均與螺紋杆螺紋連接，所述固定座遠離被緊固件的一側固定連接有螺母本體，所述螺母本體的外壁上滑動連接有滑環，所述滑環遠離固定座的一側轉動連接有轉環，且轉環與螺母本體螺紋連接，所述螺母本體的內部設置有固定元件，所述螺母本體的外壁上固定連接有限位元元件。該用於伺服器設備精密緊固件螺母結構通過固定元件的使用，螺栓在與螺母本體緊固後，通過轉動轉環，解除對螺紋杆的限位固定，使螺紋杆可以取出，達到被緊固件可以進行快速更換的效果。
03. 資料中心母線連接器用的緊固件 [ CN217873709 ] :
本實用新型公開資料中心母線連接器用的緊固件，涉及資料中心配電設備領域，由雙頭螺母以及貫穿於連接器的T型螺杆組成；其中，T型螺杆由T型堵頭和螺杆構成；T型堵頭外露於連接器的一側；雙頭螺母由具有內螺紋的且一端為閉口的第一螺母以及第二螺母構成，第一螺母和第二螺母為一體成型的、可斷開的雙頭螺母；第一螺母用於與螺杆進行預鎖定，第二螺母用於人工鎖緊工具施加扭矩；當人工通過鎖緊工具對第二螺母施加扭矩達到額定扭矩時，第二螺母斷開，示為緊固件對連接器鎖緊到位，第一螺母呈閉口外露於連接器的另一側。解決了傳統的緊固件人工用扳手施加扭矩時，施工人員不知道扭矩的要求，或因為安裝人員的疏忽導致扭矩易出現錯誤的技術問題。
04. 一種帶導向的安裝螺釘及伺服器主機板結構 [ CN218177705 ] :
本實用新型提供一種帶導向的安裝螺釘及伺服器主機板結構。本實用新型帶導向的安裝螺釘包括螺釘頭、螺紋杆及設置在所述螺釘頭和螺紋杆之間的導向連接部，所述導向連接部的形狀為圓臺狀，所述導向連接部面積稍大的一面與螺釘頭相連，本實用新型還提供一種採用所述帶導向的安裝螺釘的伺服器主機板結構。本實用新型可實現設備安裝時的平滑矯正，安裝後防鬆脫，避免了在安裝過程中出現安裝不到位損傷磕掉元件和伺服器運行過程中因螺釘震脫導致的主機板鬆動。
05. Cage nut for mounting server to server rack [ US08459918 ] :
一種卡式螺母，包括大致矩形的基部、兩個側壁、兩個止動部、兩個臂部、兩個夾緊部和一個螺母。側壁從基部的兩個相對邊緣延伸。每個止動部從相應側壁遠離基部的一端延伸。兩個止動部彼此相向延伸。每個臂部從對應止動部的一端向外延伸。每個夾緊部從相應臂部的一端延伸，並包括第一側邊和第二側邊。第一側邊和第二側邊成一角度。該角度等於或小於約°。夾緊部彼此遠離延伸。基部、兩個側壁和兩個止動部限定出一個容納空間。螺母容納在該容納空間中。
A cage nut includes a substantially rectangular base portion, two sidewalls, two stopper portions, two arm portions, two clamping portions, and a nut. The sidewalls extend from two opposite edges of the base portion. Each stopper portion extends from an end of a corresponding sidewall away from the base portion. The two stopper portions extend toward each other. Each arm portion extends outwardly from an end of a corresponding stopper portion. Each clamping portion extends from an end of a corresponding arm portion and includes a first side edge and a second side edge. The first side edge and the second side edge are arranged in an angle. The angle is equal to or less than about degrees. The clamping portions extend away from each other. The base portion, the two sidewalls and the two stopper portions define a receiving space. The nut is received in the receiving space.
06. Track fixture [ US20070231104 ] :
本發明公開了一種用於將軌道與伺服器機架嚙合的軌道固定裝置。機架具有第一通孔。此軌道固定裝置包括用於與軌道嚙合的軌道托架，該軌道托架包括：固定部，該固定部具有第二通孔；固定片，該固定片具有與第二通孔對應的定位孔；定位部件，該定位部件具有形狀與定位孔形狀匹配的定位部，用於穿過第一通孔和第二通孔併定位在孔中；
A track fixture is disclosed for engaging a track with a rack of a server. The rack has a first through hole. The track fixture includes a track bearer for engaging with the track, the track bearer including a fixing portion having a second through hole; a fixing slice including a positioning hole corresponding to the second through hole; a positioning component including a positioning portion having a shape matched with a shape of the positioning hole, for passing through the first through hole and the second through hole and being positioned in the positioning hole; and an engaging component for engaging with the positioning component, so as to fix the track bearer to the rack.
----

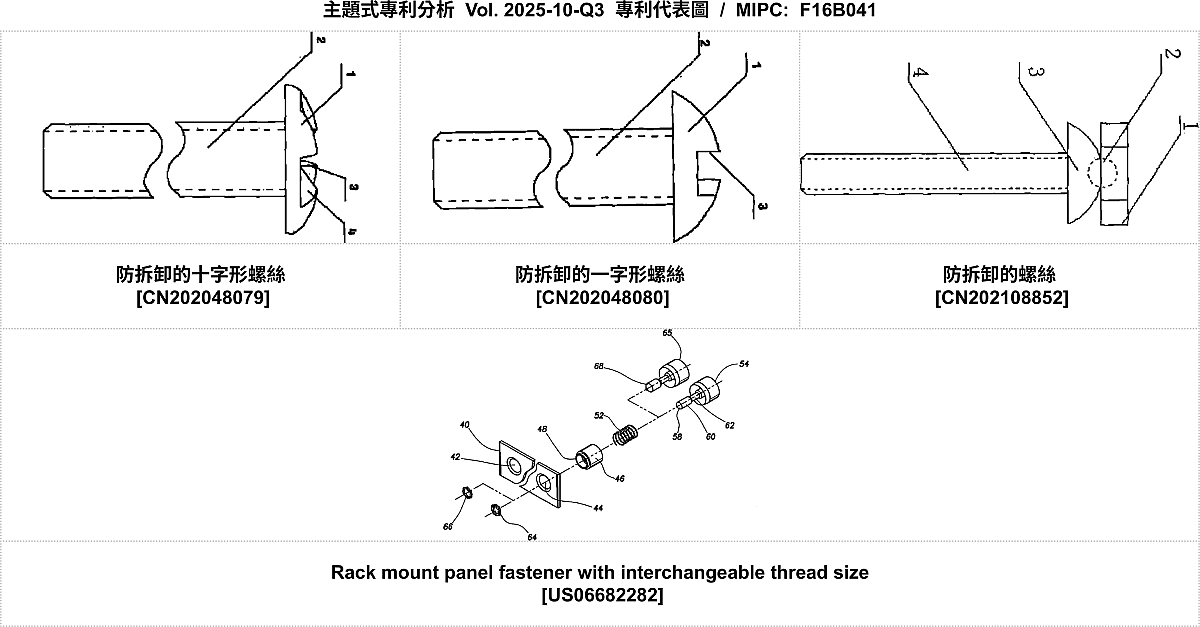

4.4 以『防止螺栓，螺帽，或銷損傷之措施；防止螺栓，螺帽或銷未經許可操作之措施』(F16B041)為主要IPC分類號之扣件相關專利：
本項分類號(F16B041)之專利包括『防拆卸的十字形螺絲、防拆卸的一字形螺絲、防拆卸的螺絲、Rack mount panel fastener with interchangeable thread size』等專利，以下為本期專利摘要說明。
#專利代表圖 :
----
#專利摘要：
01. 防拆卸的十字形螺絲 [ CN202048079 ] :
本實用新型公開了一種防拆卸的十字形螺絲，其包括螺絲帽和螺絲杆，其螺絲帽上端面開有十字形凹槽，十字形凹槽將螺絲帽上端面分為四部分、八個擋壁；與螺絲旋進方向一致的四個擋壁為垂直擋壁，與螺絲旋進方向相反的四個擋壁為斜坡。本實用新型安裝後不易被拆卸，防盜，防破壞，使用安全性高，使產品的工作性能更穩定。本實用新型尤其適合於要求安全程度比較高的環境中，如在電腦、伺服器、監視器、主機殼、機櫃、手機、汽車、飛機等安全性要求較高的領域。
02. 防拆卸的一字形螺絲 [ CN202048080 ] :
本實用新型公開了一種防拆卸的一字形螺絲，其包括螺絲帽和螺杆，其螺絲帽上端面開有一字形凹槽，沿一字形凹槽和與其中心相交的垂直線將螺絲帽上端面分為四部分，與螺絲旋進方向一致的中心對稱的兩部分的一字形凹槽壁為垂直擋壁，與螺絲旋進方向相反的中心對稱的兩部分的一字形凹槽壁為斜坡。本實用新型安裝後不易被拆卸，防盜，防破壞，使用安全性高，使產品的工作性能更穩定。本實用新型尤其適合於要求安全程度比較高的環境中，如在電腦、伺服器、監視器、主機殼、機櫃、手機、汽車、飛機等安全性要求較高的領域。
03. 防拆卸的螺絲 [ CN202108852 ] :
本實用新型公開了一種防拆卸的螺絲，其包括螺絲帽和螺絲杆，螺絲帽包括上帽和下帽，上帽上端面開有十字形凹槽或者一字形凹槽，下帽上端面為平滑的球冠形，上帽與下帽固定在一起或者為一體結構。本實用新型安裝後不易被拆卸，防盜，防破壞，使用安全性高，使產品的工作性能更穩定。本實用新型尤其適合於要求安全程度比較高的環境中，如在電腦、伺服器、監視器、主機殼、機櫃、手機、汽車、飛機等安全性要求較高的領域。
04. Rack mount panel fastener with interchangeable thread size [ US06682282 ] :
一種機架安裝面板緊固件系統，可快速更換螺紋尺寸，無需工具。翼形螺絲透過可拆卸的固定器固定在連接到伺服器前面板上的套圈中。翼形螺絲一端為滾花頭，桿端為螺紋部分，螺紋端與螺絲頭之間為縮徑部分。套圈具有內凸緣，固定器無法穿過此凸緣。固定器旋入桿的螺紋部分並穿過該部分，以將翼形螺絲固定在套圈中。無需工具，即可手動拆卸固定器，並用具有所需螺紋尺寸的新翼形螺絲和固定器更換翼形螺絲和固定器，從而更改螺紋尺寸。
A rack mount panel fastener system which allows thread size to be changed quickly and without tools. A thumbscrew is held in position in a ferrule attached to a server front panel by a removable retainer. The thumbscrew has a knurled head on one end, a threaded section on the end of its shaft and a reduced diameter section intermediate the threaded end and the head. The ferrule has an inner flange through which the retainer may not pass. The retainer is threaded onto and past the threaded section of the shaft to hold the thumbscrew in the ferrule. Thread size may be changed by manually removing the retainer without tools and replacing the thumbscrew and retainer with a new thumbscrew and new retainer having the desired thread size.
----

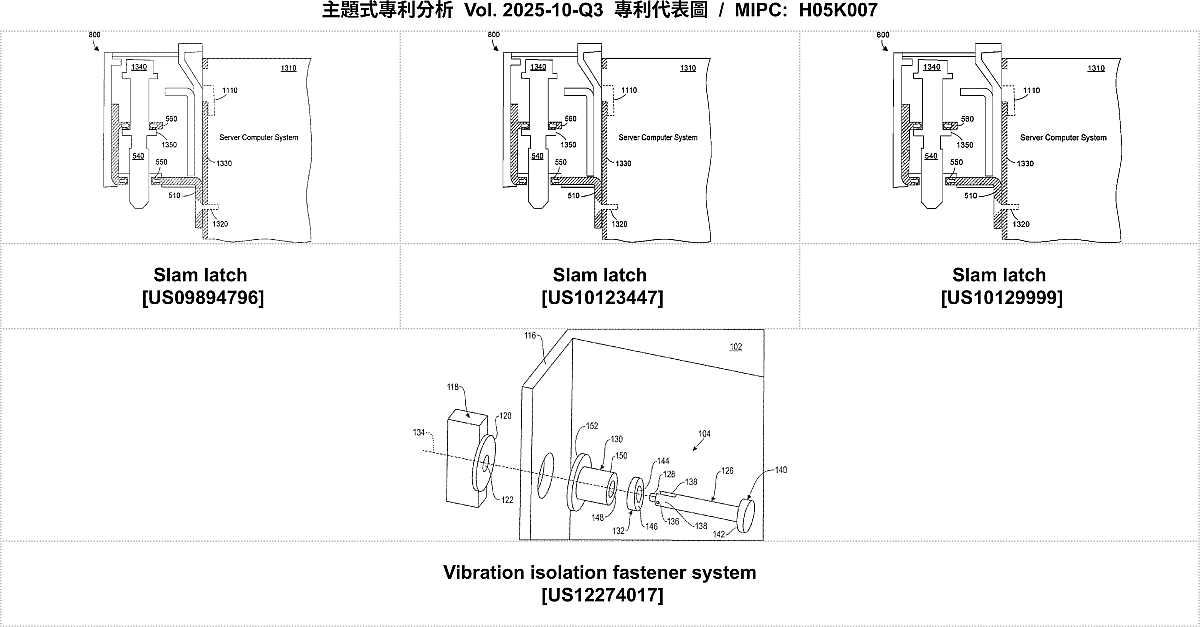

4.5以『對各種不同型式電氣設備通用的結構零部件』(H05K007)為主要IPC分類號之扣件相關專利：
本項分類號(H05K007)之專利包括『Slam latch、Slam latch、Slam latch、Vibration isolation fastener system』等專利，以下為本期專利摘要說明。
#專利代表圖 :
----
#專利摘要：
01. Slam latch [ US09894796 ] :
撞擊鎖閂包括一個固定螺絲，該螺絲由一個遠端上部支撐件、一個中部下部支撐件和一個近端上部支撐件固定到位，遠端上部支撐件限制固定螺絲的遠端部分向上移動，中部下部支撐件限制固定螺絲的中部部分向下移動，近端上部支撐件限制固定螺絲的近端部分向上移動。撞擊鎖閂的側面還包括一個或多個L形固定構件，允許一個或多個L形固定構件滑入被固定設備的相應槽口中，從而防止撞擊鎖閂相對於設備扭轉和彎曲。
A slam latch includes a retaining screw that is held in position by a distal upper support that constrains a distal portion of the retaining screw from moving upward, a middle lower support that constrains a middle portion of the retaining screw from moving downward, and a proximal upper support that constrains a proximal portion of the retaining screw from moving upward. The slam latch further comprises one or more L-shaped retaining members on the side that allow sliding the one or more L-shaped retaining members into a corresponding slot(s) of a device being secured, thereby preventing the slam latch from torquing and bending with respect to the device.
02. Slam latch [ US10123447 ] :
撞擊鎖閂包括一個固定螺絲，該螺絲由一個遠端上部支撐件、一個中部下部支撐件和一個近端上部支撐件固定到位，遠端上部支撐件限制固定螺絲的遠端部分向上移動，中部下部支撐件限制固定螺絲的中部部分向下移動，近端上部支撐件限制固定螺絲的近端部分向上移動。撞擊鎖閂的側面還包括一個或多個L形固定構件，允許一個或多個L形固定構件滑入被固定設備的相應槽口中，從而防止撞擊鎖閂相對於設備扭轉和彎曲。
A slam latch includes a retaining screw that is held in position by a distal upper support that constrains a distal portion of the retaining screw from moving upward, a middle lower support that constrains a middle portion of the retaining screw from moving downward, and a proximal upper support that constrains a proximal portion of the retaining screw from moving upward. The slam latch further comprises one or more L-shaped retaining members on the side that allow sliding the one or more L-shaped retaining members into a corresponding slot(s) of a device being secured, thereby preventing the slam latch from torquing and bending with respect to the device.
03. Slam latch [ US10129999 ] :
撞擊鎖閂包括一個固定螺絲，該螺絲由一個遠端上部支撐件、一個中部下部支撐件和一個近端上部支撐件固定到位，遠端上部支撐件限制固定螺絲的遠端部分向上移動，中部下部支撐件限制固定螺絲的中部部分向下移動，近端上部支撐件限制固定螺絲的近端部分向上移動。撞擊鎖閂的側面還包括一個或多個L形固定構件，允許一個或多個L形固定構件滑入被固定設備的相應槽口中，從而防止撞擊鎖閂相對於設備扭轉和彎曲。
A slam latch includes a retaining screw that is held in position by a distal upper support that constrains a distal portion of the retaining screw from moving upward, a middle lower support that constrains a middle portion of the retaining screw from moving downward, and a proximal upper support that constrains a proximal portion of the retaining screw from moving upward. The slam latch further comprises one or more L-shaped retaining members on the side that allow sliding the one or more L-shaped retaining members into a corresponding slot(s) of a device being secured, thereby preventing the slam latch from torqueing and bending with respect to the device.
04. Vibration isolation fastener system [ US12274017 ] :
一種緊固件系統，包括桿、旋鈕、襯套和墊圈。桿沿軸線延伸，其一端設有卡扣，另一端設有頭部，頭部包含一個斜面。旋鈕配置為與卡扣嚙合，以防止旋鈕與桿之間的相對旋轉，並防止旋鈕與桿沿軸線分離。襯套由彈性體材料製成，位於卡扣和頭部之間的桿周圍，襯套包含一個面向旋鈕的凸緣。墊圈位於襯套和頭部之間的桿周圍，墊圈包含一個與另一個斜面接觸的斜面。襯套與墊圈之間的摩擦係數高於墊圈與頭部之間的摩擦係數。
A fastener system includes a bar, a knob, a bushing, and a washer. The bar extends along an axis and includes a catch at one end and a head at the other end, where the head includes an inclined face. The knob is configured to engage with the catch to prevent relative rotation between the knob and the bar and to prevent separation of the knob and the bar along the axis. The bushing is comprised of an elastomeric material that is positioned around the bar between the catch and the head, where the bushing includes a flange facing the knob. The washer is positioned around the bar between the bushing and the head, where the washer includes an inclined face that contacts the other inclined face. The coefficient of friction between the bushing and the washer is higher than the coefficient of friction between the washer and the head.
----
若需專利檢索及分析服務，請洽國立高雄科技大學 鍛造輥軋工程研究中心。
TEL : 07-3814526 分機 15456 / EMAIL : nkust.fastener@gmail.com
----
