2021-10-No1-扣件專利新訊
台灣扣件產業服務雲 扣件專利新訊 Vol. 202110W1
余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心
各位【台灣扣件產業服務雲】會員們大家好：

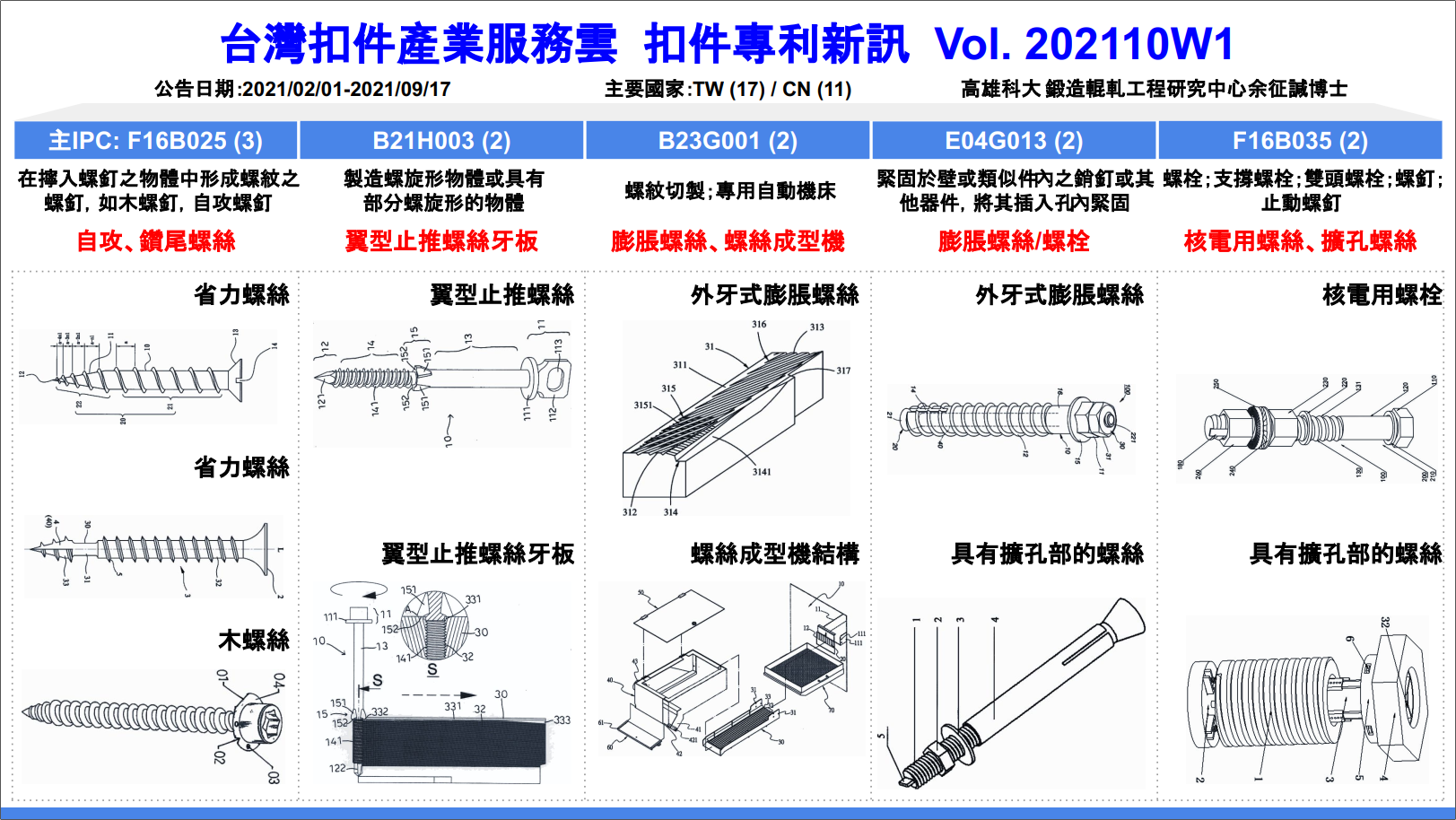

利用全球專利資料庫(台灣/美國/中國/歐洲/世界)搜尋近期公告之扣件相關專利，共有28件新專利，公告日介於2021/02/01至2021/09/17間，申請年自2019年起(1件)，經2019年(4件)、2020年(13件)至2021年間(11件)，申請國件數為台灣(17件)及中國(11件)，台灣之專利權人包括廣積科技、銓銘盛科技、鉻特鎂、美商傑雷麥克德蒙特、宇奇實業等公司，及中山大學、金屬工業研究發展中心等學研單位；本專利新訊透過國際專利分類號 (international patent classification，IPC)進行專利分類及摘要説明，其中以『在擰入螺釘之物體中形成螺紋之螺釘，如木螺釘，自攻螺釘(F16B025)』分類號之專利數最多，專利主題聚焦在扣件螺牙設計，避免鬆動、省力與排屑等功能設計。本本期之前五大主要國際專利分類號為F16B025(3件)、B21H003(2件)、B23G001 (2件)、E04G013 (2件)、F16B035 (2件)等分類號。以下為摘要説明，完整專利資訊請參閲專利清單。
#直接下載：(1) 扣件專利新訊Vol.202110W1專利清單EXCEL
一、以『在擰入螺釘之物體中形成螺紋之螺釘，如木螺釘，自攻螺釘』(F16B025) 為主要IPC分類號之扣件相關專利：
本項分類號(F16B025)之專利以木螺絲、自攻螺絲爲主，主要的專利項目著重在螺紋(牙)設計，以達到排屑、省力等功能。以下為本期專利説明。

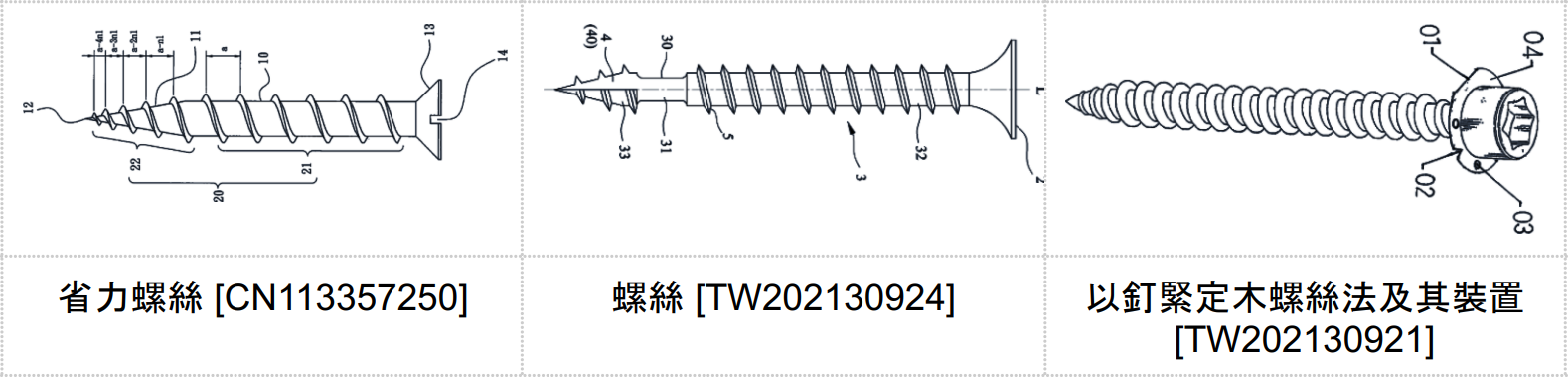

1.【省力螺絲】 專利，由桿體及螺紋部組成省力螺絲；在桿體前端具有一漸縮部，包括一尖端特徵；螺紋部具有第一及第二螺紋，第一螺紋螺繞在桿體上並具有相同的螺牙間距，第二螺紋螺繞在漸縮部上，其螺牙間距由第一螺紋往螺絲尖端方向漸減，藉由該結構可以解決傳統螺絲在鎖入工件中費力的問題 [TWI718005]。
2.【螺絲】一種由螺頭、桿身、攻鑽件，及環設於桿身的螺牙所組成的螺絲。桿身一以垂直該軸線之方向往內凹設的凹槽。該螺絲在鑽攻的過程中，螺牙配合攻鑽件切削而產生殘屑，能大量容置於該凹槽中。在產生的殘屑能確實被容置的情況下，則不容易殘留於螺牙及攻鑽件上，該攻鑽件得以維持有繼續切割的刃口，能有效降低鑽攻時的摩擦力，同時也減少所施加的扭力 [TW202130924]。
3.【以釘緊定木螺絲法及其裝置】專利，以外加釘子(或螺絲)與木螺絲中心間，利用木螺絲頭(或墊片)上有孔洞、平切口、凹陷或突出處，將釘子(或螺絲)釘(或鎖)緊於該處，形成力臂，旋轉鎖固時，形成力矩以防止木螺絲鬆動 [TW202130921]。
⬛ 專利代表圖：
二、以『製造螺旋形物體或具有部分螺旋形的物體』(B21H003) 為主要IPC分類號之扣件相關專利：
本項分類號(B21H003)之專利包括：製造螺紋(牙)的製造方法、搓牙機、牙板、輥牙輪等相關專利，以下為本期專利説明。

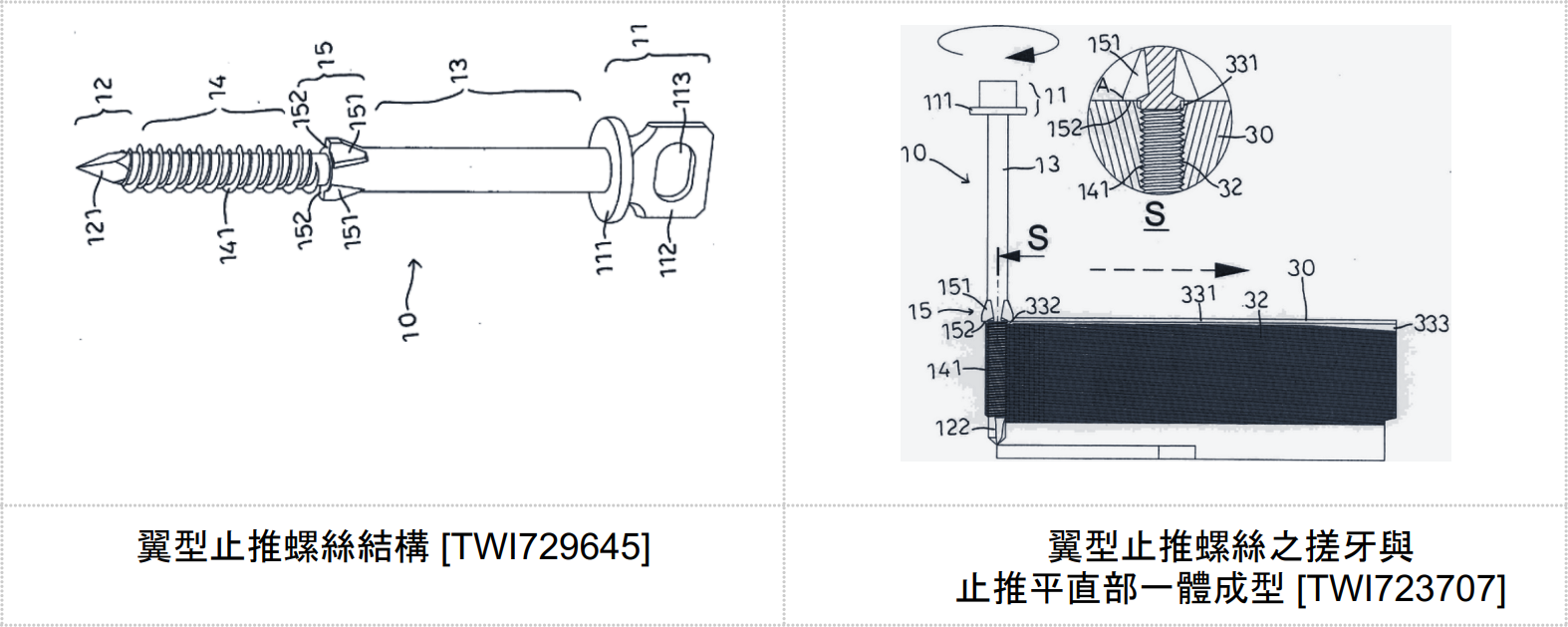

1.【翼型止推螺絲結構】專利，提出一種翼型止推螺絲結構，由頭部、第一桿身、第二桿身與鑽設部所組成，在第二桿身外具有螺牙部，第一桿身對應於該外螺牙部處設有止推部，第一次成型時，以沖壓一體成型的方式在該第一桿身的兩側形成二翼型擋片，第二次成型時再將該二翼型擋片對應於該外螺牙部處削成二平直部，該止推部的外徑大於該外螺牙部的外徑，具有止推的功能，由該二平直部阻止外螺牙部繼續鎖入，由於止推部是一體成型，所以不會因為加工、組裝過程瑕疵或使用者使用不當，避免該外螺牙部鎖入過深，而導致止推部在鎖入時斷裂的問題 [TWI729645]。
2.【翼型止推螺絲之搓牙與止推平直部一體成型】專利，包括種翼型止推螺絲之搓牙與止推平直部沖壓一體成型；其中搓牙模具對應於翼型止推螺絲的第一桿身與第二桿身處設有止推平直部成型區與外螺牙成型區，該止推平直部成型區側面由起始點至終止點間，設計爲由窄至寛漸增的窄部與寛部，第一次成型時利用沖壓成型第一桿身形成止推部，該止推部的兩側具有翼型擋片特徵，第二次成型時再利用搓牙模具的切削溝槽將該翼型擋片外緣的最高點削平為平直部，由於該翼型止推螺絲的外螺牙與止推部為一體成型，所以不會因為加工、組裝過程瑕疵或使用者使用不當，導致外螺牙鎖入過深，而造成翼型止推螺絲在鎖入時斷裂的情形發生，[TWI723707]。
⬛ 專利代表圖：
三、以『螺紋切製；專用自動機床』(B23G001) 為主要IPC分類號之扣件相關專利：
本項分類號(B21H003)之專利包括：搓牙、攻牙、碾牙等機械裝置、相關機構與模具的相關專利，以下為本期專利説明。

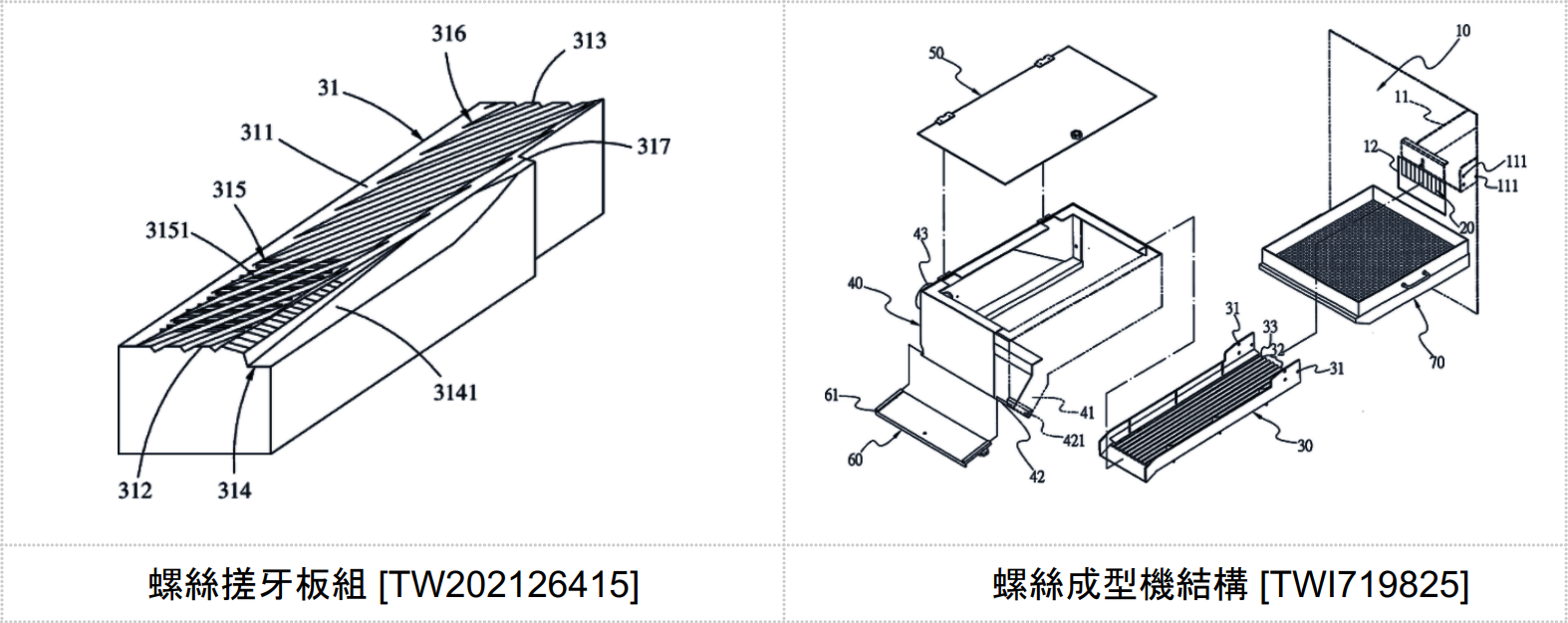

1.【螺絲搓牙板組】專利，提出螺絲搓牙板組，每一搓牙板上之搓牙面，兩端具有由導入端延伸停止於尾端之尖尾成型區，以及鄰接該尖尾成型區之桿身成型區；其中該桿身成型區由該導入端向後延伸銜接至輔助塑型區，且複數成型牙槽由該導入端延伸至該輔助塑型區上；該導入端之設置高度大於該成型端之設置高度，使該尾端與該成型端間具有落差，當胚料經該桿身成型區成型出複數螺紋，以及經該尖尾成型區成型出尖尾後，配合該輔助塑型區再針對該等螺牙加強塑型，當尖尾脫離尾端後即不受擠壓也不會損壞，能大幅提升搓牙品質及良率 [TW202126415]。
2.【螺絲成型機結構】專利，提出一種螺絲成型機結構，包括機台、擋片、輸送台、箱體、蓋板、擋板與集油台，其中機台具有出料道與第一出口，在第一出口內設有擋片，用來組擋油滴、油霧與緩衝螺絲，以延後螺絲進入所述箱體的時間，以增加瀝乾效果；輸送台組設於機台之出料道，輸送台具有輸送道，用來輸送螺絲與過篩油滴或鐵屑；箱體一端具有集料槽與第二出口，蓋板組設於所述箱體頂面，擋板組設於所述箱體之第二出口，所集油台設於輸送台下方，可用來集接所述輸送台之輸送道掉落下的油滴與鐵屑 [TWI719825]。
⬛ 專利代表圖：
四、以『緊固於壁或類似件內之銷釘或其他器件，將其插入孔內緊固』(F16B013) 為主要IPC分類號之扣件相關專利：
本項分類號(F16B013)之專利包括：膨脹錨栓、膨脹螺絲、壁虎釘、脹開錨、水泥螺絲的相關專利，以下為本期專利説明。

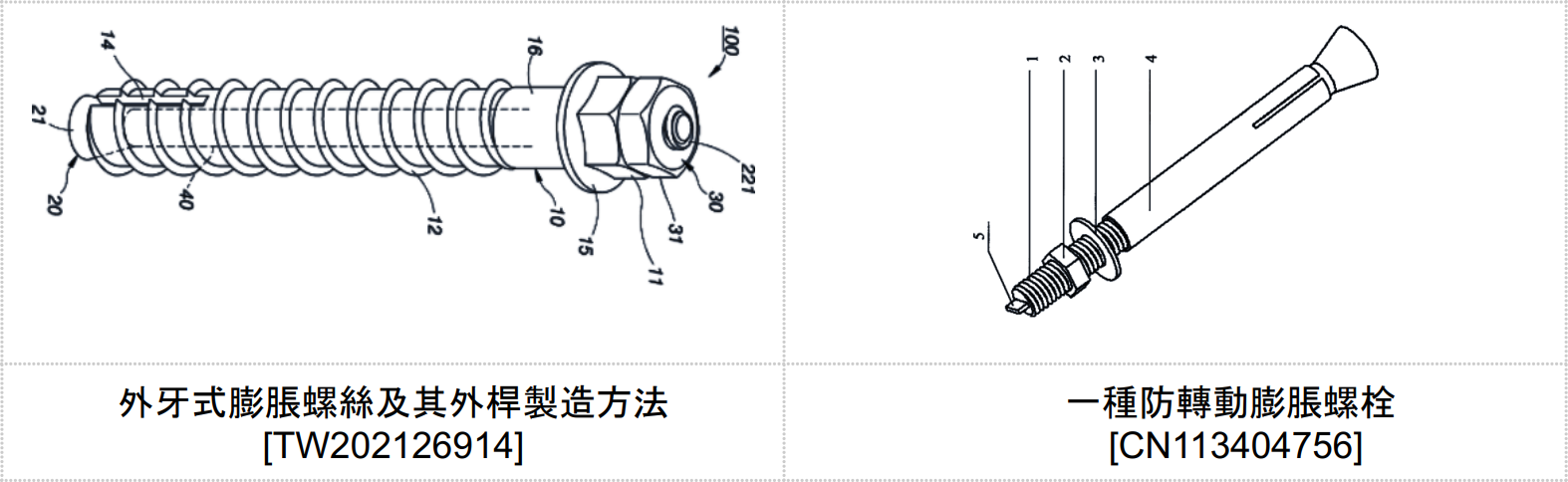

1.【外牙式膨脹螺絲及其外桿製造方法】專利，外桿製造工法為金屬線材抽線、冷鍛、成牙以及鑽孔，能提供外牙式膨脹螺絲較佳之固定及抗剪能力，使外牙式膨脹螺絲具有堅固耐用且可重複使用之優點。
2.【一種防轉動膨脹螺栓】專利，在螺桿的螺紋段尾端處，設有凸起或凹陷特徵，可利用螺絲起子、老虎鉗、扳手等手工具固定該凹陷或凸起處，以固定螺桿，可解決膨脹螺栓在鎖緊或拆卸過程中，螺桿隨著扳手和螺帽一同轉動的問題，進而提高使用膨脹螺栓時的工作效率 [CN113404756]。
⬛ 專利代表圖：
五、以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035) 為主要IPC分類號之扣件相關專利：
本項分類號(F16B035)之專利包括：自攻螺絲、水泥螺絲、止推螺栓、鉚釘螺栓、等扣件之結構設計、扳手套筒設計、組裝組合方法的相關專利，以下為本期專利説明。

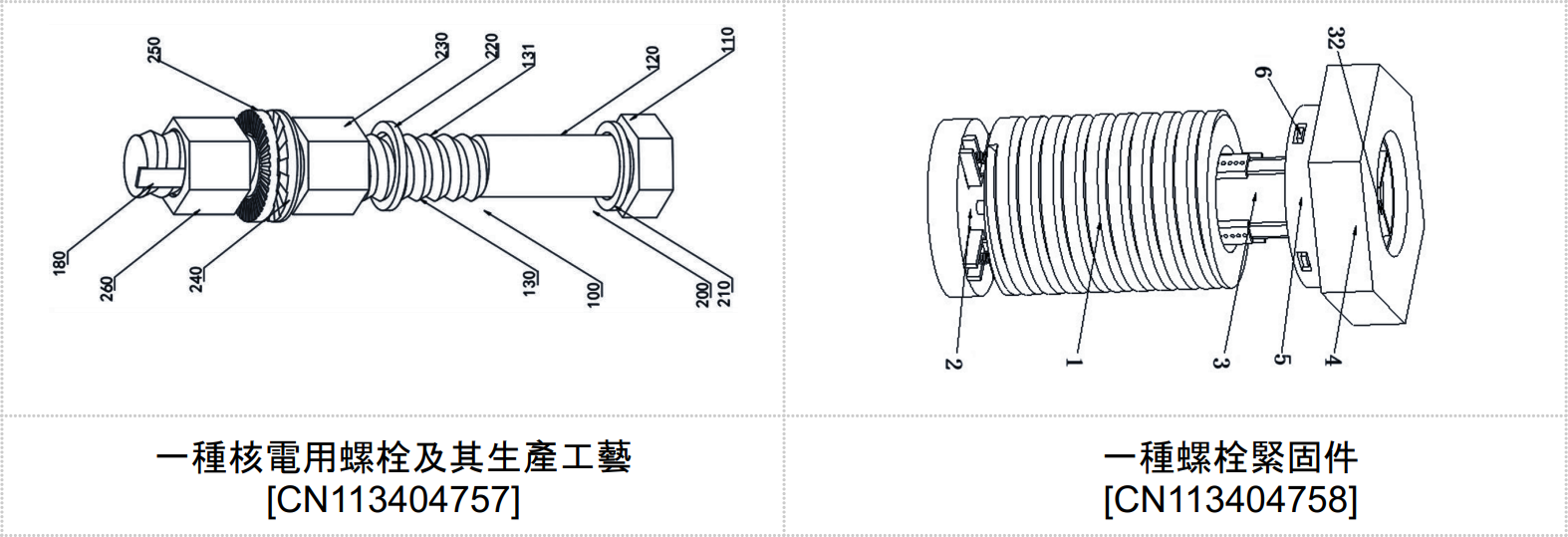

1.【一種核電用螺栓及其生產工藝】專利，本發明由栓體、安裝組件與內栓體所組成的一種核電用螺栓，栓體和安裝組件通過螺紋連接拆開或合成一個整體、螺頭頂部有栓柱；利用螺紋連接內栓體與栓柱，使用工具旋轉底座的凹槽，使內栓體旋轉向外移動，同時塞柱的膠頭與栓柱的通孔脫離，使儲膠腔內的除鏽劑與潤滑油通過通孔溢出，經螺槽口將除鏽劑與潤滑油滲透到螺栓內，去除鏽蝕部分，便於螺栓輕松地旋下，當螺栓嚴重鏽蝕而無法取下時，使用沖擊工具錘擊螺桿的折斷區，即可使螺桿脫落，旋下螺帽讓螺栓脫落，具有發生鏽蝕時便於拆卸的功能；另利用卡緊片與楔條，鎖固正反兩螺帽以避免螺栓鬆動 [CN113404757]。
2.【一種螺栓緊固件】專利，本發明涉及一種螺栓緊固件，包括螺紋套環，所述螺紋套環的下端設置有內卡機構，所述內卡機構上設置有控制機構，所述控制機構上安裝有六角塊，所述六角塊的下端設置有環形框架，所述環形框架內設置有外卡機構。本發明可以解決現有機械設備在連接螺栓受損時存在的如下問題，一、螺栓規格多樣長短不一，需要准備多種規格的螺栓，提高了機械設備維修的成本，需要工作人員選擇符合規格的螺栓進行安裝，且此時的機械設備已經因為螺栓連接出現問題，普通的螺栓連接無法保證其短時間內工作的穩定性，無法緩解機械設備在作業中對螺栓的沖勁，容易導致機械設備二次受損 [CN113404758]。
⬛ 專利代表圖：
若需專利檢索及分析服務，請洽國立高雄科技大學 鍛造輥軋工程研究中心。
TEL : 07-3814526 分機 15456 / EMAIL : nkust.fastener@gmail.com
