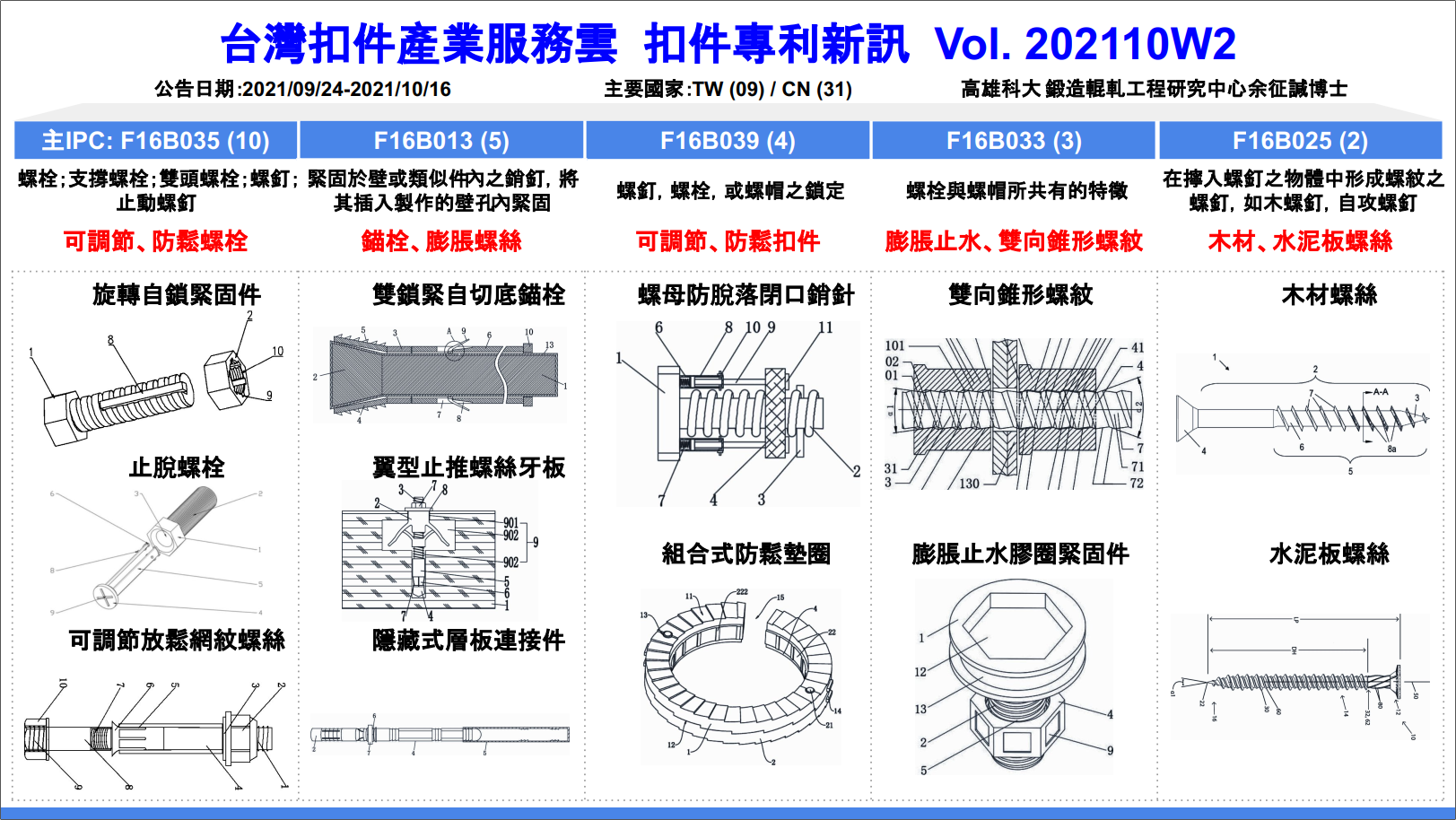

台灣扣件產業服務雲 扣件專利新訊 Vol. 202110W2
余征諴 博士 / 國立高雄科技大學 鍛造輥軋工程研究中心
各位【台灣扣件產業服務雲】會員們大家好：
利用全球專利資料庫(台灣/美國/中國/歐洲/世界)搜尋近期公告之扣件相關專利，共有28件新專利，公告日介於2021/09/24至2021/10/16間，申請年自2016年起(1件)、2018(1件)、2019(1件)、2020年(25件)至2021年間(12件)，申請國件數為台灣(9件)及中國(31件)，台灣之專利權人包括恒昌行精密、美商希爾曼集團、義大利商托茲、奧地利商阿維奧等公司及臺北城市科技大學；本專利新訊透過國際專利分類號 (international patent classification，IPC)進行專利分類及摘要説明，其中以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘(F16B035)』分類號之專利數最多，專利主題聚焦在扣件防鬆脫結構的功能設計。本期之前五大主要國際專利分類號為F16B025(3件)、B21H003(2件)、B23G001 (2件)、E04G013 (2件)、F16B035 (2件)等分類號。以下為摘要説明，完整專利資訊請參閲專利清單。
#直接下載：(1) 扣件專利新訊Vol.202110W2專利清單EXCEL
一、以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035) 為主要IPC分類號之扣件相關專利：
本項分類號(F16B035)之專利包括：自攻螺絲、水泥螺絲、止推螺栓、鉚釘螺栓、等扣件之結構設計、扳手套筒設計、組裝組合方法的相關專利，以下為本期專利摘要説明。

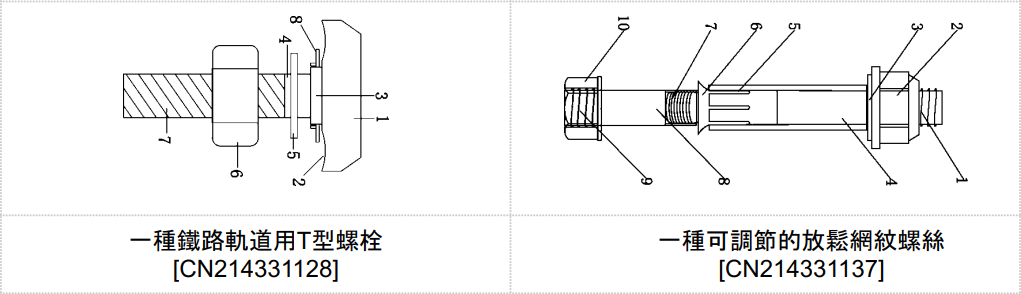

1.【一種鐵路軌道用T型螺栓】專利，主要由T形旋柄與壓緊凸塊組成鐵路軌道用T型螺栓，T形旋柄的下表面固定安裝壓緊凸塊，壓緊凸塊的下表面固定安裝旋動螺栓，旋動螺栓的下表面有螺紋部，螺紋部的表面有匹配螺母，旋動螺栓的表面套設有壓緊墊片，壓緊墊片與壓緊凸塊組合安裝，能防止壓緊墊片在T形螺栓旋動時晃動而導致緊固安裝後錯位，緊固效果更好，在拆卸時，也能夠一次性拆除壓緊墊片與T形螺栓，降低拆卸後套入圓孔丟失的風險 [CN214331128]。
2.【一種可調節的放鬆網紋螺絲】專利，主要由螺桿和限位板組成可調節的放鬆網紋螺絲，螺桿外側設置有螺帽，螺帽的底部連接防滑墊，防滑墊底部設有固定筒，固定筒的外側底部有緊縮槽，限位板置於固定筒的底部，且限位板的底部設置有連接頭，連接頭的外側有連接桿，且連接桿的底部連接有絲桿，絲桿的外側安裝有限位帽；該可調節的放鬆網紋螺絲，通過在螺桿上嵌套固定筒，使固定筒與限位板緊密貼合，可利用限位板限定固定筒位置，避免固定筒因受力過大而從螺桿上脫落，並在螺桿上嵌套防滑墊，使防滑墊在與螺帽與固定筒之間緊密貼合，具有防滑防鬆動的作用 [CN214331137]。

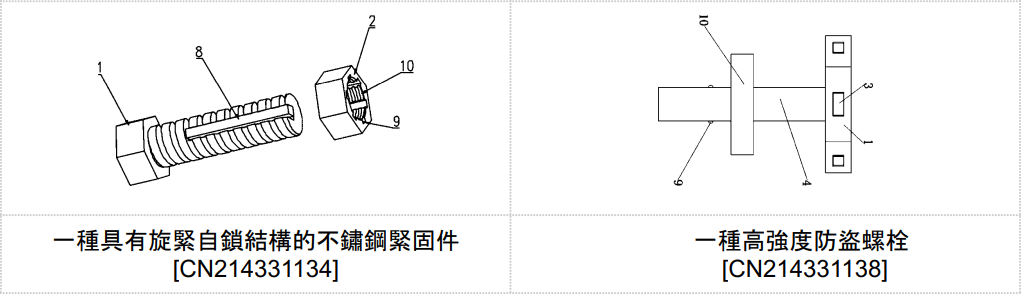

3.【一種具有旋緊自鎖結構的不鏽鋼緊固件】專利，主要由底座和螺母所組成旋緊自鎖結構的不鏽鋼緊固件，底座的一側固定連接支撐桿，支撐桿的側面開設第一凹槽，第一凹槽的內部設置有第二限位桿，螺母內部有螺紋槽，螺紋槽的內部均勻開設至少三個第二限位槽；螺母和支撐桿螺紋連接，使用時按壓第二支撐桿的尾端將其按壓到第一凹槽內，然後將螺母套於支撐桿上，然後將螺母旋轉到緊固位置，然後將第二支撐桿的尾端鬆開，在彈簧彈力恢復作用下，第二限位桿將滑入第二限位槽內以限制螺母的轉動，達到旋緊自鎖功能 [CN214331134]。
4.【一種高強度防盜螺栓】專利，在螺帽外壁設有防滑紋，並在螺帽内部安裝調整裝置，且螺帽的底部有螺柱，螺柱的外壁安裝螺帽，而內部有滑槽，滑槽的內部安裝滑塊，滑塊的一側有連接桿，連接桿的外壁裝有復位彈簧，連接桿的一端安裝防脫球；螺栓通過調整裝置，當沒有與螺帽適用的扳手時，只要要比螺帽尺寸大的扳手均可以將螺栓拆下，調整彈簧推動連接塊和調整塊移動，然後調整塊外的階梯形狀的凹槽可配合不同直徑的扳手，同時安裝槽可以限制調整塊的移動方向，使調整塊只可以向外移動，防止調整塊左右偏移 [CN214331138]。

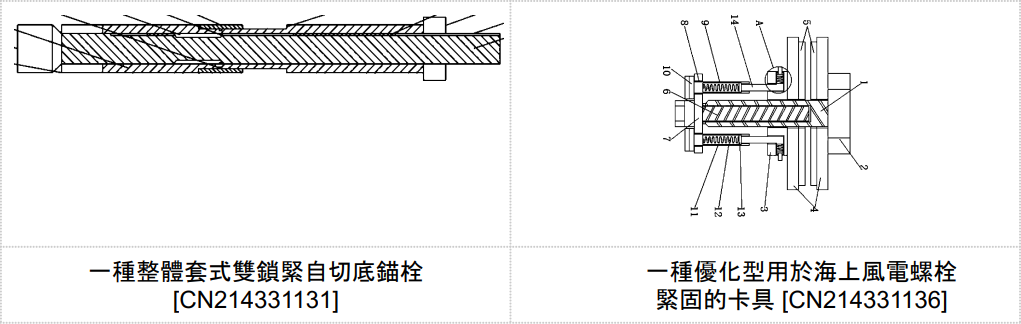

5.【一種整體套式雙鎖緊自切底錨栓】專利，其主體呈管狀結構，主體的內表面插接螺桿，螺桿的一端設有凸頭，主體對應靠近凸頭的一端設有第一切套，螺桿的另一端螺接螺母，主體的側壁中心處設有第二切套，第二切套由呈環形分佈的條形槽所構成，條形槽分別與主體的軸心延伸方向相同；螺桿帶動凸頭對主體末端的切套張開，對基材切割，將錨栓固定，而後凸頭與螺母之間的距離逐漸縮短，相鄰的條形槽之間形成第二切套，使得相鄰條形槽之間的部分產生彎折，與孔內壁貼合，從而將錨栓固定在孔的內部 [CN214331131]。
6.【一種優化型用於海上風電螺栓緊固的卡具】專利，主要由主螺桿和卡槽組成優化型用於海上風電螺栓緊固的卡具，主螺桿的一端有固定塊，主螺桿的一側套接螺母；插槽一側設有旋轉槽，靠近旋轉槽的第二連接桿內部具有凹槽，在凹槽內部安裝第二彈簧，第二彈簧一端連接卡塊，靠近卡塊的卡槽開設在螺母的一側，當螺栓對於不同尺寸的兩組工件進行固定時，螺母的位置是會發生改變的，對於不同位置的螺母，可以通過拉動第二連接桿，使第二連接桿與滑槽之間通過第一彈簧進行伸縮移動，進而也能調節第二連接桿的位置，便於根據螺母的位置進行調節，以提高加强鎖固的適用性 [CN214331136]。

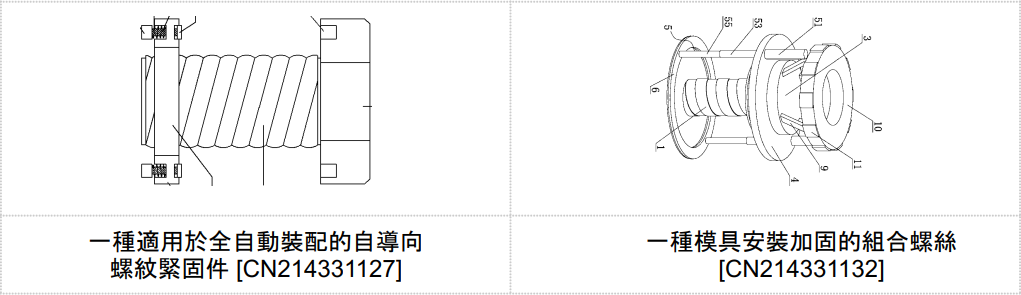

7.【一種適用於全自動裝配的自導向螺紋緊固件】專利，主要由栓頭和栓柱組成適用於全自動裝配的自導向螺紋緊固件，栓頭的下端有栓柱和若干個環槽，環槽位於栓柱的周側，栓柱上滑動設置有導向環，導向環的周側固定有若干支臂，支臂上有滑桿，滑桿的上下端分別固定限位頭和磁頭，滑桿上套設彈簧一，滑桿位於支臂的上端槽孔內，槽孔的上下兩側均開設凹槽，此專利結構簡單，操作便捷，便於起到限位作用或者起到保護墊作用，且通過導向件採用兩部分組成卡接的方式，也有利於取下緊固件 [CN214331127]。
8.【一種模具安裝加固的組合螺絲】專利，利用螺桿、中間柱、螺母、安裝盤、多個導向組件和連接環組成模具安裝加固的組合螺絲，其中導向組件包括一級套筒、第一彈簧、二級套筒、第二彈簧和導向柱，安裝時將螺桿對準螺孔，讓連接環和安裝設備貼合，再使用螺絲刀旋擰螺母，從而帶動中間柱和螺桿旋轉，隨著螺桿不斷進入螺孔內，導向柱會將第二彈簧壓入至第二容納槽內，當導向柱完全處於第二容納槽內後，二級套筒會將第一彈簧壓入至一級套筒內，通過多個一級套筒、多個二級套筒、多個導向柱和連接環，能夠在螺桿旋入螺孔內時提供導向作用，使得螺桿移動時能夠始終與螺孔保持垂直，從而保證提供模具最佳的安裝加固效果 [CN214331132]。

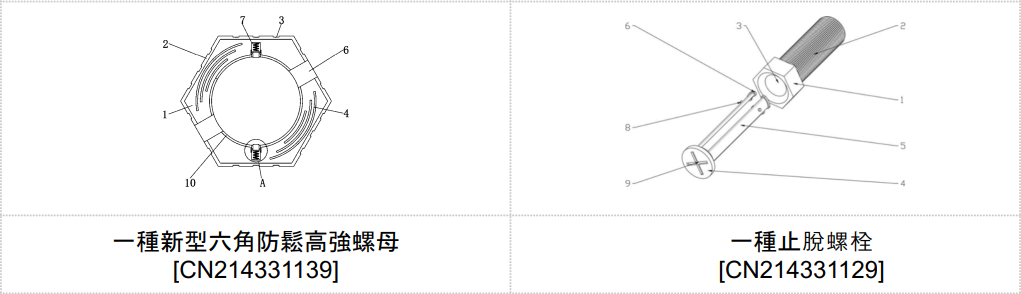

9.【一種新型六角防鬆高強螺母】專利，利用螺母本體和防鬆裝置組成六角防鬆高強螺母，螺母本體外側安裝有防水層，防水層的外側有導水槽，螺母本體一側安裝導向塊，且導向塊的一側有凹槽，螺母本體內部的兩側分別開設通孔，螺母本體內部的頂端和內部的底端分別設有安裝槽，防鬆裝置安裝於安裝槽的內部，當六角防鬆高強螺母通過防鬆裝置，且螺母本體與螺桿擰緊時，螺桿的外螺紋擠壓限位塊的前端，在限位滑塊和限位槽的作用下，限位塊向裡運動並帶動彈簧收縮，使限位滑塊的前端與螺桿的外側相互抵觸，從而限制螺桿與螺母本體之間的相對運動，進而達到防螺母本體鬆動與提高螺母本體的緊固效果 [CN214331139]。
10.【一種止脫螺栓】專利，其螺栓主體特徵具有一體成型的螺栓頭及螺桿型，螺栓頭和螺桿具有貫通的通孔，並將止脫組件插設於通孔內側，該止脫組件包括一壓抵於螺栓頭的底座，該底座上均布有若干卡爪，卡爪穿過通孔，卡爪外露於通孔的一側還設置有與螺桿壓抵的擋邊，能有效防止螺母鬆動脫落 [CN214331129]。
⬛ 專利代表圖：
二、以『緊固於壁或類似件內之銷釘或其他器件，將其插入孔內緊固』(F16B013) 為主要IPC分類號之扣件相關專利：
本項分類號(F16B013)之專利包括：膨脹錨栓、膨脹螺絲、壁虎釘、脹開錨、水泥螺絲的相關專利，以下為本期專利説明。

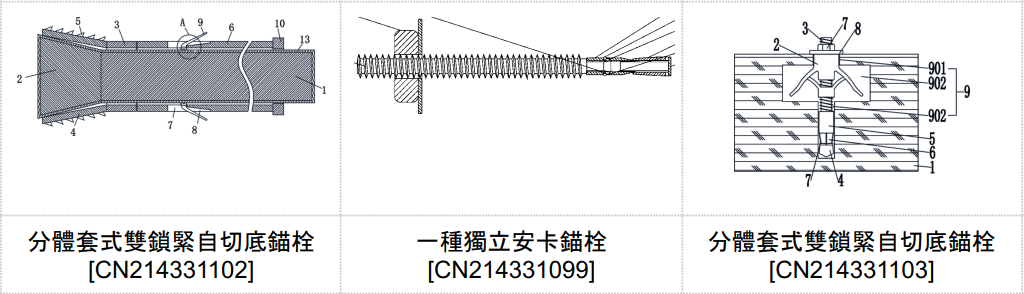

1.【分體套式雙鎖緊自切底錨栓】專利，在螺桿的一端設有錐形頭，所述螺桿的外表面設有環形套，所述環形套靠近錐形頭的端面等距設有多個擠壓條，所述擠壓條在錐形頭的外表面滑動，所述擠壓條遠離錐形頭的端面設有傾斜齒，所述環形套遠離擠壓條的一側且在螺桿的外側滑動連接有滑動套，本裝置不需專用擴孔鑽將預鑽孔擴切為錐型孔，安裝方便；同時手動轉動鎖緊螺母，鎖緊螺母轉動，能夠擠壓帶動滑動套沿著螺桿向錐形頭的方向移動，同時帶動通孔和安置槽一同移動，當安置槽移動的同時能夠使弧形擠壓件轉動，轉出安置槽，使其與孔洞的側壁接觸 [CN214331102]。
2.【一種獨立安卡錨栓】專利，其螺桿本體的一端螺接有緊固螺母，另一端設有擴張部，螺桿本體的外表面套設有用於使擴張部張開的固定部，使得擴張部與螺桿本體之間固定，通過在螺桿本體上套設固定部，在進行固定時，固定部與空洞側壁接觸，轉動緊固螺母後，使螺桿本體相對於固定部移動，固定部帶動擴張部張開，即將螺桿本體與孔洞之間固定 [CN214331099]。
3.【分體套式雙鎖緊自切底錨栓】專利，由牆體、橡膠套管、錨栓螺桿、切座、切套、膨脹片組件、螺母以及墊片組成分體套式雙鎖緊自切底錨栓，採用橡膠套管和切套兩個分節的結構方式從而使得整個裝置固定能力更為穩固，將橡膠套管插入至事先鑽好的鑽孔內，隨後再將錨栓螺桿插入至橡膠套管內，繼而旋緊螺母，此時錨栓螺桿在轉動時會使得第二橡膠套管向上運動從而伸展開來堵住牆體，錨栓螺桿在轉動的同時也會帶動切座轉動從而使膨脹片組件受到切座的擠壓後相繼的膨脹開來，對鑽孔內側壁的擠壓力更大，整個錨栓承載的強度更強，同時通過膨脹片組件外側開設的齒紋加大了膨脹片組件與孔內的連接強度 [CN214331103]。

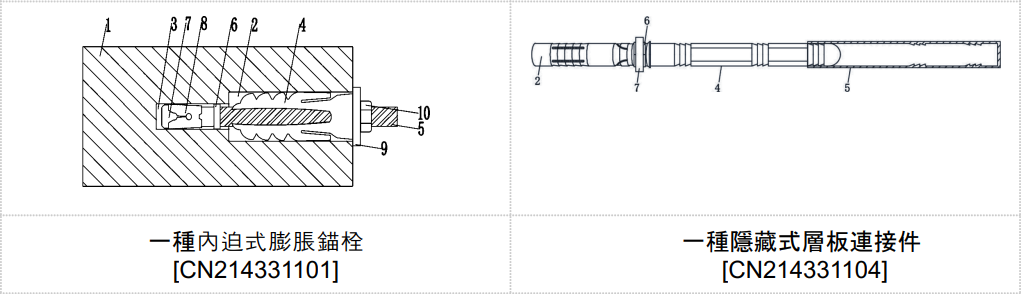

4.【一種內迫式膨脹錨栓】專利，由牆體、膨脹套管、螺桿、連接座、擠壓座、膨脹片、墊片以及螺母組成內迫式膨脹錨栓，採用膨脹套管和膨脹片兩個分節的結構方式從而使得整個裝置固定能力更為穩固，將膨脹套管插入至事先鑽好的鑽孔內，隨後再將錨栓螺桿插入至膨脹套管內，繼而旋緊螺母，此時螺桿在轉動時會使得膨脹套管向外側膨脹從而與牆體之間進行固定，螺桿在轉動的同時也會帶動擠壓座轉動從而使膨脹片受到擠壓後膨脹，對鑽孔內側壁的擠壓力更大，使得本實用新型承載的強度更強 [CN214331101]。
5.【一種隱藏式層板連接件】專利，其轉動螺桿的表面套設有膨脹套管，採用膨脹套管與冷軋鋼，膨脹套管可通過轉動螺桿調節大小，設計巧妙，轉動螺桿採用冷軋鋼，結實穩定，韌性強勁，採用隱藏式設計，連接件藏與牆面和板件內，結構簡單，節約空間，安裝方便，耐用，螺絲不外露，外觀完整度高，通過在牆壁開設潛孔和深孔，且對潛孔清理後，將限位塊內嵌於潛孔內，再配合八角固定塊與限位塊卡接的方式，讓安裝人員將層板安裝後，限位塊和八角固定塊可以直接承受層板的重力，使層板不會因為石塊殘渣碎裂出現下沉的情況，進而延長了層板的使用壽命 [CN214331104]。
⬛ 專利代表圖：
三、以『螺釘，螺栓，或螺帽之鎖定』(F16B039) 為主要IPC分類號之扣件相關專利：
本項分類號(B21H003)之專利包括：製造螺紋(牙)的製造方法、搓牙機、牙板、輥牙輪等相關專利，以下為本期專利説明。

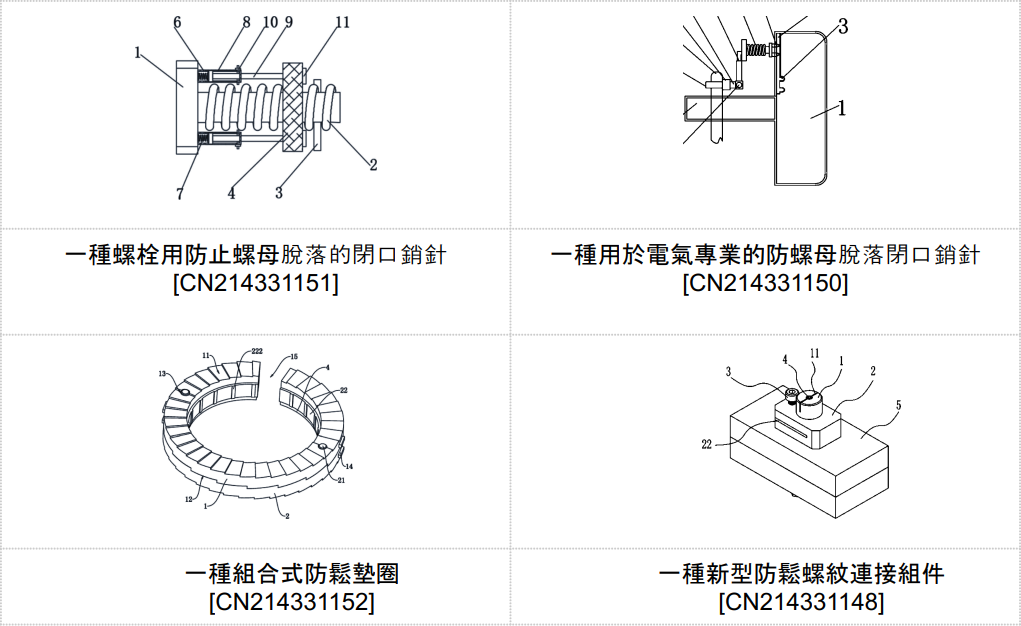

1.【一種螺栓用防止螺母脫落的閉口銷針】專利，利用閉口銷針固定螺栓和螺母，螺栓的外壁設有螺槽，固定螺母安裝於螺槽的外壁，通過按壓第一支撐腿與第二支撐腿的外側，使其在旋轉軸承與第二伸縮彈簧的帶動下發生轉動，對固定銷針的兩側進行定位，而使固定基座與凹槽之間卡合連接，在第二伸縮彈簧的回彈作用下，第一支撐腿與第二支撐腿之間發生反向轉動，將卡合後的凹槽與固定基座的位置固定，使固定銷針與固定螺栓進行卡合時，具有節省力氣，便於操作等優點 [CN214331151]。
2.【一種用於電氣專業的防螺母脫落閉口銷針】專利，電氣專業的防螺母脫落閉口銷針由螺帽和螺桿所組成，在螺帽的左側頂部設有滑軌，且滑軌的底部設有卡口，螺帽的右側為螺桿，螺桿的頂部中間貫穿有閉口卡銷，閉口卡銷的外部設有固定環，固定環的側面設有旋轉底座，旋轉底座的右側有支撐柱，支撐柱的右側設有軸承，軸承的頂部設有支撐桿，支撐桿的右側設有固定彈簧，固定彈簧的右側設有滑塊，閉口卡銷的左側中間設有第一轉軸，第一轉軸的外部設有支撐管；此電氣專業的防螺母脫落閉口銷針利用設置了滑塊與滑軌之間的滑動結構，便於固定螺帽與閉口卡銷的位置，避免螺帽鬆動而導致該裝置穩定性和牢固性下降的問題 [CN214331150]。
3.【一種組合式防鬆墊圈】專利，由上下墊圈建立組合式防鬆墊圈，上墊圈和下墊圈的兩面上分別設有鋸齒面和楔面，利用上墊圈和下墊圈的楔面相配合接觸，下墊圈上設置有限位桿，限位桿的一端與下墊圈固定連接，另一端穿過上墊圈，限位桿穿過上墊圈的一端低於上墊圈的鋸齒面，限位桿上設置有將上墊圈固定在限位桿上的抵緊件，有助於防止上墊圈與下墊圈之間發生打滑，提升螺栓在零件上的穩定性 [CN214331152]。
4.【一種新型防鬆螺紋連接組件】專利，由螺栓和螺母組成新型防鬆螺紋連接組件，螺母內開有與螺栓螺紋配合的螺紋孔，螺母中部開有與螺紋孔的軸線垂直的橫向切縫，橫向切縫從螺母的一側延伸至螺紋孔，且橫向切縫未完全切透螺母，螺母位於橫向切縫的兩側分別形成上半片和下半片，螺母上還開有與所述螺紋孔平行設置的鎖緊螺紋孔，所述鎖緊螺紋孔連通所述橫向切縫，所述鎖緊螺紋孔內螺接有鎖緊螺釘，擰緊所述鎖緊螺釘，可實現令所述上半片靠近或遠離所述下半片。連接後，能夠有效防止螺母與螺栓之間鬆動旋轉 [CN214331148]。
⬛ 專利代表圖：
四、以『螺栓與螺帽所共有的特徵』(F16B033) 為主要IPC分類號之扣件相關專利：
本項分類號(F16B033)之專利包括：水泥螺絲、單螺紋、多螺紋之輪廓、結構、造型等設計與成形製造的相關專利，以下為本期專利説明。

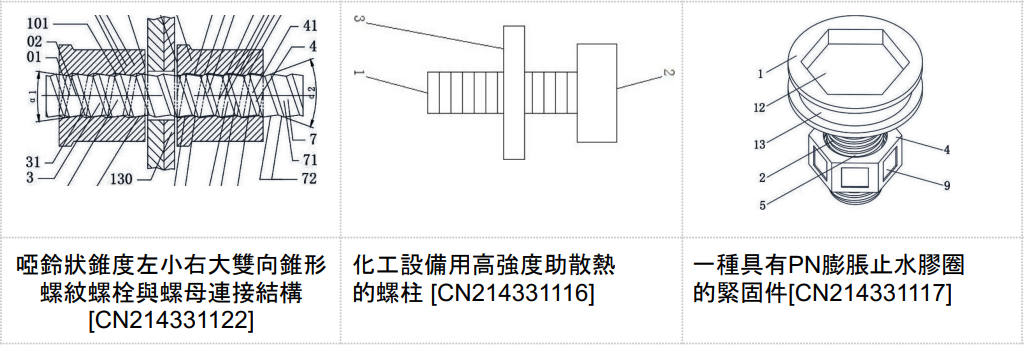

1.【啞鈴狀錐度左小右大雙向錐形螺紋螺栓與螺母連接結構】專利，利用啞鈴狀錐度左小右大雙向錐形螺紋螺栓與螺母連接結構，左側錐度小於右側錐度的呈螺旋狀中間小兩端大類啞鈴狀之雙向錐形體，性能主要取決相互配合螺紋體的圓錐面及錐度大小，內、外螺紋通過錐孔包容錐體由雙向錐形孔與雙向圓錐台體組成一節節圓錐副形成螺紋副直至內、外圓錐呈螺旋狀圓錐面定徑配合或定徑過盈實現螺紋連接功能，能解決現有螺紋自定位和自鎖性差等問題， [CN214331122]。
2.【化工設備用高強度助散熱的螺柱】專利，由螺柱本體與螺帽所組成，螺柱本體底部裝有螺帽，螺帽頂部表面有散熱孔，螺帽頂部表面中心位置有安裝圓孔，安裝圓孔外表面有卡槽，本化工設備用高強度助散熱的螺柱，通過螺柱表面防腐蝕涂層，螺柱本體內壁設有加固層，螺帽頂部表面開設的散熱孔貫穿螺帽內側，均勻分佈於螺帽頂部表面，螺帽頂部表面中心位置設有安裝圓孔，且安裝圓孔外表面開設有卡槽，通過安裝工具與卡槽卡接，對安裝圓孔進行轉動，可將螺柱本體固定在化工設備上，具有耐熱性好，耐腐蝕性好，可焊性好，且強度高，耐磨性能好，且安裝方便等優點 [CN214331116]。
3.【一種具有PN膨脹止水膠圈的緊固件】專利，由基塊與加固單元組成PN膨脹止水膠圈的緊固件；基塊下表面設有基桿，基桿的外側面配合套接安裝套環，套環的內腔側面上端開有側部止水槽，止水槽內設有側部止水膠圈，本緊固件通過基桿內部的加固單元可提升基桿的整體穩定性，通過套環內腔側面設置的內螺紋與基桿外側面設置的外螺紋，可鎖固基桿與套環，使本緊固件的固定安裝更為穩固，通過為PN膨脹止水膠圈的側部止水膠圈和頂部止水膠圈可有效的對基桿的頂端和底端進行止水處理，避免螺紋間隙入水，而提升止水效果 [CN214331117]。
⬛ 專利代表圖：
五、以『在擰入螺釘之物體中形成螺紋之螺釘，如木螺釘，自攻螺釘』(F16B025) 為主要IPC分類號之扣件相關專利：
本項分類號(F16B025)之專利以木螺絲、自攻螺絲爲主，主要的專利項目著重在螺紋(牙)設計，以達到排屑、省力等功能。以下為本期專利説明。

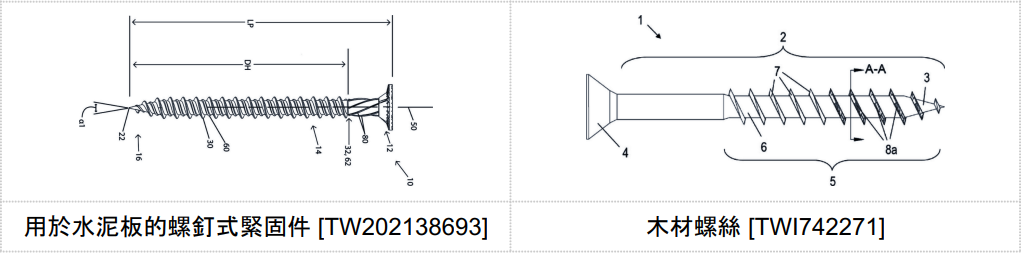

1.【用於水泥板的螺釘式緊固件】專利，一種具備高低螺紋的水泥板螺釘，高螺紋在錐形端上開始，延伸至釘身上且沿著釘身終止於第二軸向位置。高螺紋界定高周圍邊緣，在此前進齒腹及尾接齒腹在高周圍邊緣之處相會並一起界定於約三十度與約五十五度之間的一高螺紋角。低螺紋在錐形端上開始，延伸至釘身上且實質上沿著釘身終止於第一軸向位置，使得低螺紋之軸向長度小於高螺紋之軸向長度，低螺紋包括前進與尾接齒腹，它們在低周圍邊緣之處相會並一起界定於約50~70度之間的低螺紋角；此水泥板螺釘之不對稱高螺紋輪廓改良拉拔阻力，高螺纹及低螺紋兩者的結合得於更堅硬的水泥板與木柱樁可更光滑地製備，其尖端的楔形切囗可順利地穿透更堅硬的水泥板以及更堅硬的木材與金屬柱樁中，具紋理之螺釘的頭部端面允許精加工材料、黏著劑、石膏、及填料鍵結、較大的頭部凸部在配座期間能咬入水泥板，而減少對座面之扭矩，且較小的凸部有助於可光滑地製備及使配座嵌平 [TW202138693]。
2.【木材螺絲】專利，一種木材螺絲，其螺紋圈上具有突出部，這些突出部沿著螺絲頭的方向以及沿著尖端方向交錯地設置，將突出部設於木材螺絲的螺紋圈，能使突出部沿著螺絲的縱向方向增加額外位移量，當螺絲旋入時，這個位移量會讓突出部通過木材時，產生可回復的變形，復原至初始狀態，透過這個方式，可以讓木材、螺絲與突出部獲得額外接合效果，增加螺紋拔出力，且在徑向方向上不會因為突出部而產生任何額外的木材位移 [TWI742271 ]。
⬛ 專利代表圖：
若需專利檢索及分析服務，請洽國立高雄科技大學 鍛造輥軋工程研究中心。
TEL : 07-3814526 分機 15456 / EMAIL : nkust.fastener@gmail.com
