台灣扣件產業服務雲 扣件專利新訊 Vol. 2021-11-W1
國立高雄科技大學 鍛造輥軋工程研究中心 余征諴 博士
各位【台灣扣件產業服務雲】會員們大家好：

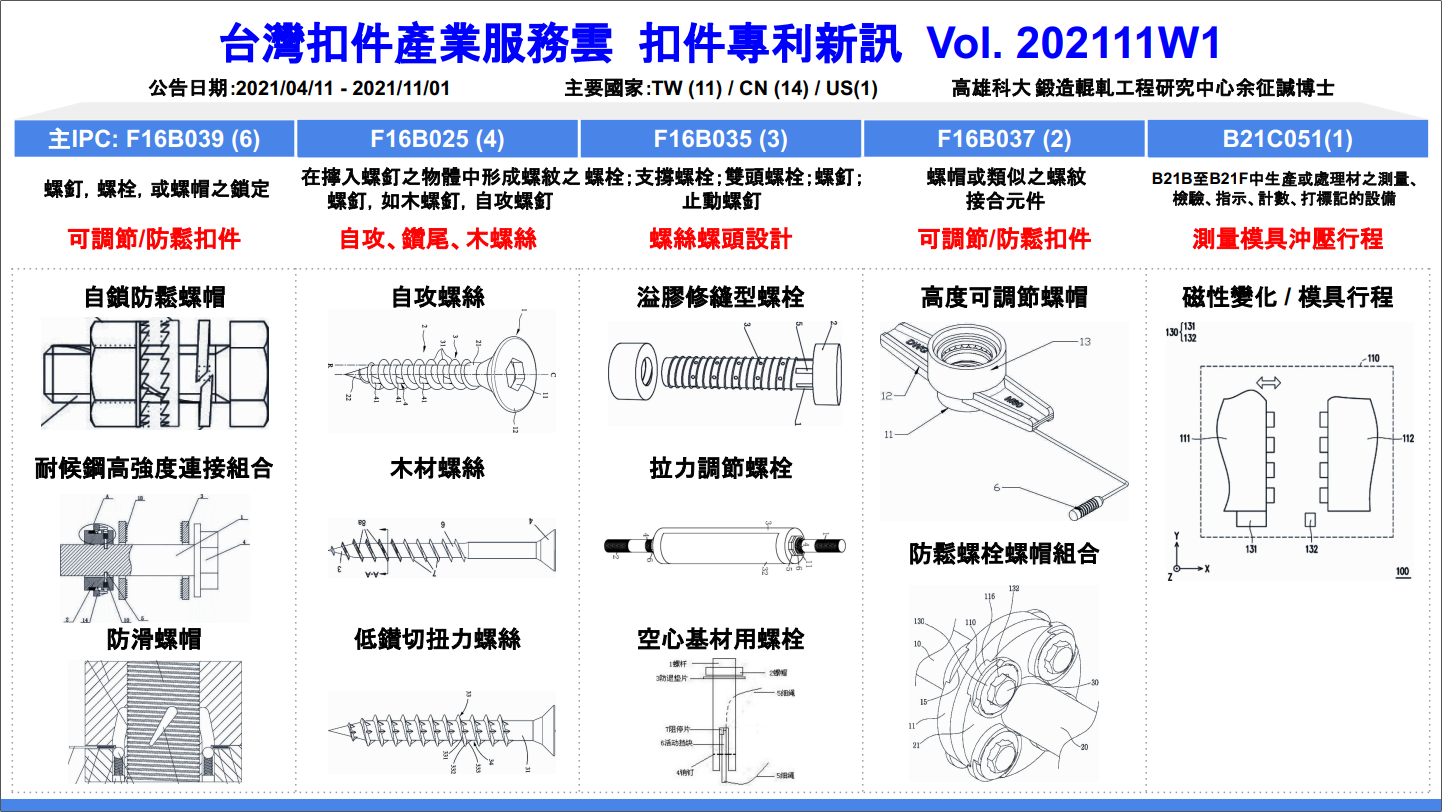

利用全球專利資料庫(台灣/美國/中國/歐洲/世界)搜尋近期公告之扣件相關專利，共有26件新專利，公告日介於2021/10/07至2021/11/01間，申請年自2017年起(1件)、2018(1件)、2019(2件)2020年(6件)至2021年間(16件)，申請國件數為台灣(11件)、中國(14件)與美國(1件)，台灣之專利權人包括聚亨企業股份有限公司、英業達股份有限公司、昕群企業股份有限公司、神盾科技有限公司等公司，及臺北城市科技大學、財團法人金屬工業研究發展中心等學研單位；本專利新訊透過國際專利分類號 (international patent classification，IPC)進行專利分類及摘要説明，其中以『在擰入螺釘之物體中形成螺紋之螺釘，如木螺釘，自攻螺釘(F16B025)』分類號之專利數最多，專利主題聚焦在扣件螺紋結合設計，達到防鬆、省力與排屑等功能設計。本期之前五大主要國際專利分類號為F16B025(6件)、B21H003(4件)、B23G001 (3件)、E04G013 (2件)、B21C051 (1件)等分類號。以下為摘要説明，完整專利資訊請參閲專利清單。
#下載：扣件專利新訊 Vol.202111W1 專利清單 EXCEL (https://tinyurl.com/NewPatent202111W1)
一、以『螺釘，螺栓，或螺帽之鎖定』(F16B039) 為主要IPC分類號之扣件相關專利：
本項分類號(F16B039)之專利包括：螺釘，螺栓，或螺帽之鎖定方法等相關專利，以下為本期專利説明。
- 【一種多重抗剪防鬆動螺栓剪力件及製作方法】 專利，一種多重抗剪防鬆動螺栓剪力件，包括鋼樑、設於所述鋼樑上的混凝土板、設於所述混凝土板上的灌漿口、設於所述灌漿口上且用於連接所述鋼樑和所述混凝土板上的連接部件，所述鋼樑和混凝土板通過連接部件連接在一起；所述連接部件包括以鋼樑腹板為中心對稱設於所述鋼樑上的多邊形槽、與所述多邊形槽適配的多邊形塊、設於所述多邊形塊上的連接杆、設於所述連接杆上的螺頭、設於所述連接杆上的螺母、用於提高預應力的槽型塊、用於防止所述螺母轉動的插銷和用於將所述灌漿口填滿的砂漿塊。以及提供一種多重抗剪防鬆動螺栓剪力件的製作方法。本發明實現了多重抗剪防鬆動螺栓剪力件，提高了連接強度與穩定性 [CN113565854]。
- 【一種螺紋防鬆動結構】專利，包括第一連接件和第二連接件，第一連接件上設有母螺紋段，第二連接件上設有子螺紋段，第一連接件和所述第二連接件通過所述母螺紋段和所述子螺紋段螺紋連接；其中，母螺紋段上形成有第一防鬆動結構，子螺紋段上形成有第二防鬆動結構，當所述母螺紋段與所述子螺紋段螺紋連接時，第一防鬆動結構與所述第二防鬆動結構彼此卡合連接，從而防止所述母螺紋段與所述子螺紋段之間的鬆動，採用本發明的技術方案，通過子螺紋段的牙型開始地方的第二防鬆動結構和母螺紋段最後一節螺距中間的第一防鬆動結構相結合起到固定防鬆動效果 [CN113550971]。
- 【一種劍齒防鬆螺栓結構】專利，劍齒防鬆螺栓結構包括：防鬆螺栓，劍齒防鬆環和螺母。所述防鬆螺栓的螺紋段設置有螺旋防鬆凹槽，所述劍齒防鬆環上設置有防鬆劍齒；所述劍齒防鬆環可旋入防鬆螺栓的螺紋段區域內，防鬆劍齒嵌入防鬆螺栓的螺旋防鬆凹槽內，旋入螺母，防鬆劍齒的外側面形成與防鬆螺栓規格一致的螺紋片段，與防鬆螺栓的螺紋形成一段拼接的螺紋柱面，劍齒防鬆環和防鬆螺栓通過拼接的螺紋柱面與螺母互相嚙合。本發明劍齒防鬆螺栓的防鬆方法能有效地將螺栓的預緊力控制在恒定、有效的範圍內，防止螺栓螺母的鬆動，將螺栓螺母的狀態鎖定[CN113550972]。
- 【一種螺栓自鎖防鬆結構】專利，螺栓自鎖防鬆結構包括：防鬆螺栓，防鬆螺母，防鬆鎖止環和彈簧墊圈。所述防鬆螺栓的螺紋段設置有螺旋防鬆凹槽，所述防鬆鎖止環上設置有防鬆凸齒和若干楔形防鬆齒，所述防鬆螺母設置有若干楔形防鬆齒；所述彈簧墊圈、防鬆鎖止環依次安裝在防鬆螺栓的螺紋段上,所述防鬆螺母旋入防鬆螺栓，防鬆螺母與防鬆鎖止環上的楔形防鬆齒構造規格相同且互相嚙合,防鬆鎖止環上的防鬆凸齒嵌入螺旋防鬆凹槽內。本發明螺栓自鎖防鬆方法能有效地將螺栓的預緊力控制在恒定、有效的範圍內，防止螺栓螺母的鬆動，將螺栓螺母的狀態鎖定 [CN113550970]。
- 【一種耐候鋼高強度螺栓連接副及其生產工藝】專利，包括螺栓、螺母和兩個墊圈，所述螺母螺紋連接在螺栓上，所述螺栓的一端固定連接有螺帽，兩個所述墊圈均套設在螺帽和螺母之間的螺栓上，所述螺栓的杆壁上呈條狀均勻等距的開設有若干個固定槽，所述螺母外側壁上關於螺栓對稱開設有活動槽，所述活動槽槽底開設有活動孔，所述活動槽槽底固定連接有第一彈簧，所述第一彈簧的另一端固定連接有活動座。該耐候鋼高強度螺栓連接副能夠在螺母旋入後將螺母和螺栓相對位置鎖定，使得螺母和螺栓之間不會因為外力而發生相對滑動，防止螺母出現鬆動現象，提高螺母和螺栓連接穩固性，對物體的固定效果更好 [CN113550969]。
- 【一種高效防滑的螺母】專利，螺母本體中心設有螺紋孔，所述螺母本體一端設有防鬆裝置，所述防鬆裝置包括若干防鬆頂珠和可以與所述防鬆頂珠配合的頂伸彈簧，所述螺母本體內設有若干用於放置所述防鬆頂珠和所述頂伸彈簧的頂珠滑腔，所述頂珠滑腔一端設有延伸至所述螺紋孔並與所述螺紋孔連通的滑腔槽口，所述螺母本體內設有用於限定所述防鬆頂珠位置的頂珠擋環，所述螺母本體上遠離靠近所述頂珠滑腔且遠離所述滑腔槽口的一端設有第二螺母件，本發明通過在螺母本體內設置防鬆頂珠並通過頂伸彈簧驅動防鬆頂珠沿頂珠滑腔滑動，當防鬆頂珠從滑腔槽口伸出時可以與連接在螺紋孔內的螺杆配合，防鬆頂珠擠壓螺杆，增加摩擦力，螺杆無法擰動 [CN113503302]。。

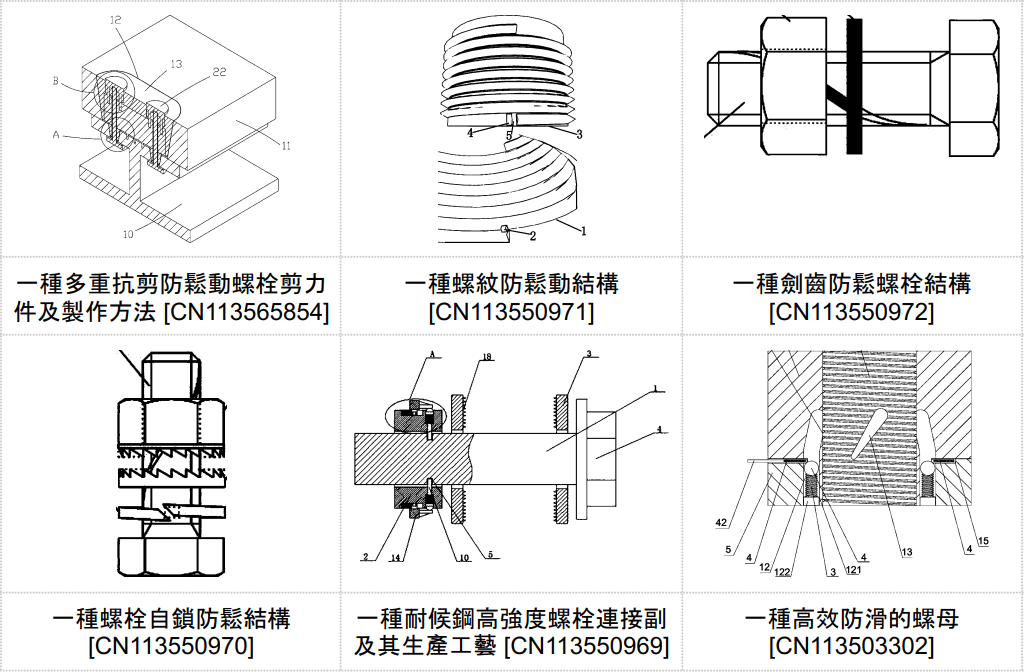

⬛ 專利代表圖：
二、以『在擰入螺釘之物體中形成螺紋之螺釘，如木螺釘，自攻螺釘』(F16B025) 為主要IPC分類號之扣件相關專利：
本項分類號(F16B025)之專利以木螺絲、自攻螺絲爲主，主要的專利項目著重在螺紋(牙)設計，以達到排屑、省力等功能。以下為本期專利摘要説明。
- 【用於水泥板的螺釘式緊固件】專利， 一種水泥板螺釘，包括一高螺紋，其在一錐形端上開始，延伸至釘身上且沿著釘身終止於一第二軸向位置。高螺紋界定一高周圍邊緣，在此一前進齒腹及一尾接齒腹在高周圍邊緣之處相會並一起界定於約三十度與約五十五度之間的一高螺紋角。一低螺紋在錐形端上開始，延伸至釘身上且實質上沿著釘身終止於一第一軸向位置，使得低螺紋之一軸向長度小於高螺紋之一軸向長度。低螺紋包括一前進齒腹及一尾接齒腹，它們在一低周圍邊緣之處相會並一起界定於約五十度與約七十度之間的一低螺紋角 [TW202138693]。
- 【自攻螺絲】專利，一種自攻螺絲，包含一螺頭、一由該螺頭沿一軸線延伸的螺桿、一圍繞該螺桿而呈螺旋延伸狀的攻牙單元，及一協固單元。該攻牙單元包括多個由該螺桿徑向往外漸縮延伸且彼此連續地連接的切削刃；該協固單元包括多個彼此相間隔地沿軸向設置於相鄰的切削刃且徑向往外漸縮延伸的牙鋒件，及多個分別鄰近於該等牙鋒件並凹設於該螺桿而界定出多個徑向往內凹設之榫接槽的凹面。藉由該等牙鋒件使得沒被切削的部分在攻牙時被順勢推離，而不會產生劇烈剪力變化而受損。並在該牙鋒件通過後，順勢回彈而榫接該榫接槽，達成防止裂損並維持抗拉拔能力的效果 [TWI744688]。
- 【木材螺絲】專利，一種木材螺絲由圓柱狀螺絲柄、形成於螺絲柄一端的尖端、形成於螺絲柄另一端的螺絲頭以及螺紋區，螺紋區從尖端延伸於螺絲頭的方向。螺紋區具有螺紋芯以及螺繞部，螺繞部具有環繞螺紋芯的複數螺紋圈。連續的螺紋圈具有突出部，這些突出部實質上沿著螺絲頭的方向以及實質上沿著尖端的方向交錯地設置 [TWI742271 ]。
- 【具低鑽切扭力之螺絲】專利，在螺牙與該桿體相接處上間隔設置有複數凸塊，而該每一凸塊由桿體處向外凸伸，且該每一凸塊之自由端未與該螺牙之牙尖及相鄰螺牙之牙面等處相接，以使該等螺牙間所形成之排屑空間不受該等凸塊阻斷；故，鎖合過程中，不僅可藉由該等凸塊輔助該等螺牙略為撐開鎖合孔，以提升鑽切與擴孔效果，同時使得切削後的切屑不會產生纏繞，且該等排屑空間更有利於排屑，進而大幅提升鎖合速度，並且降低鎖合時之鑽切扭力與阻力，以及提升鎖合定位效果 [TWM618712]。

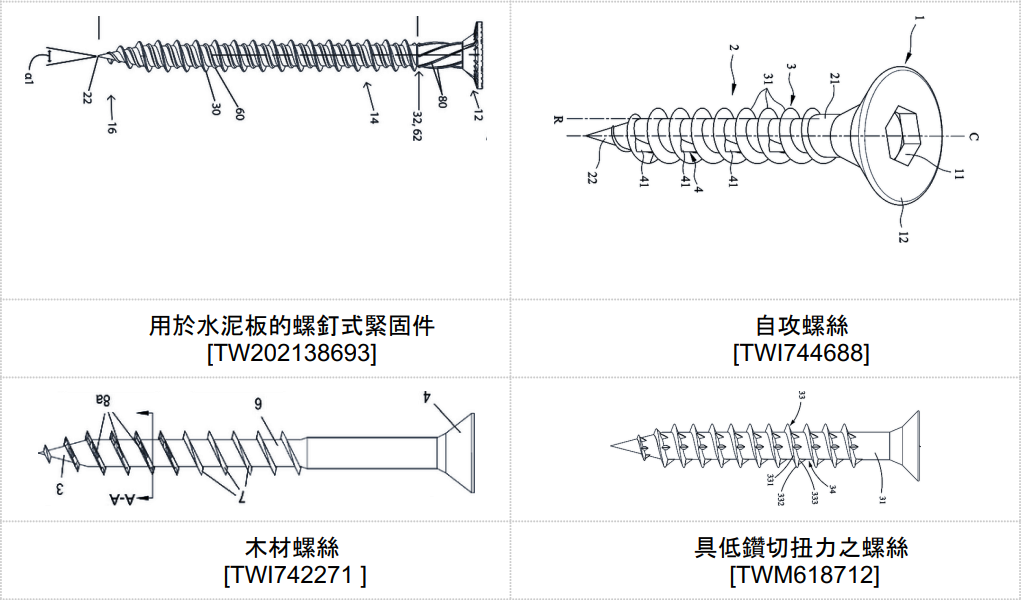

⬛ 專利代表圖：
三、以『螺栓；支撐螺栓；雙頭螺栓；螺釘；止動螺釘』(F16B035) 為主要IPC分類號之扣件相關專利：
本項分類號(F16B035)之專利包括：自攻螺絲、水泥螺絲、止推螺栓、鉚釘螺栓、等扣件之結構設計、扳手套筒設計、組裝組合方法的相關專利，以下為本期專利摘要説明。
- 【一種防螺栓孔開裂的溢膠修縫型螺栓 】專利，在桿體的四周側壁部塞設附料囊柱，桿體安裝於兩個零件之間，桿體另一端套設上螺帽，利用螺帽對磁柱的磁吸作用，磁柱沿著中空腔向螺帽一端運動，在運動過程中，再利用磁柱對穿刺體的磁性排斥作用，多個穿刺體向外被推動對儲液囊穿刺，膠液溢出並充溢於桿體與螺紋孔間隙內，在實現機械連接後，又進一步實現了桿體與螺紋孔之間的密封粘合，減少後續螺紋孔開裂的可能性，此外，在桿體的端頭處設置多個修補體，當螺紋孔端口後期因外界因素而開裂時，膜層隨裂口被撕去，儲料套內部的自熱墊與裂縫空氣接觸後發熱，膠體受熱溢出對裂口處進行修補，有效防止持續開裂 [CN113565851]。
- 【一種拉力調節螺栓】專利，上螺栓和下螺栓相對殼體的一端均固定連接有鎖緊螺栓，所述鎖緊螺栓的一端穿過殼體並位於殼體的內側，位於所述殼體兩側的鎖緊螺栓上均螺紋連接有鎖緊螺母和連接塊，所述鎖緊螺母位於連接塊和殼體之間，所述鎖緊螺母的端面開設有容納槽，所述容納槽內轉動連接有轉動柱，所述轉動柱的圓周外側壁上固定連接有驅動齒板，所述連接塊上開設有通孔，所述通孔的內側壁上固定連接有與驅動齒板齧合的主動齒板，本發明在調整上螺栓和下螺栓之間的距離之前，便於清除鎖緊螺栓周圍的薄冰，給工作人員的操作帶來了便利 [CN113565852]。
- 【一種空心基材專用螺栓】專利，螺桿一端裝配有與其大小規格配合的螺帽和防退墊片，所述螺桿另一端沿螺桿中心軸線開有一縱向缺口，缺口最深處一端設置有阻停片，所述活動擋塊放置於所述螺桿缺口中，經過所述螺桿的軸心線且同時垂直於活動擋塊和缺口兩側壁貫穿一銷釘，所述銷釘兩端與螺桿表面齊平並固定，活動擋塊能夠以銷釘為軸轉動。活動擋塊以銷釘為界的兩部分的長度都分別大於螺桿的半徑且重量不等，所述活動擋塊兩端分別連接有細繩，在重力或者手拉細繩作用下，活動擋塊轉動，其兩端伸出螺桿表面或者收攏 [CN113513525]。
⬛ 專利代表圖：
四、以『螺帽或類似之螺紋接合元件』(F16B037) 為主要IPC分類號之扣件相關專利：
本項分類號(F16B013)之專利包括：膨脹錨栓、膨脹螺絲、壁虎釘、脹開錨、水泥螺絲的相關專利，以下為本期專利摘要説明。

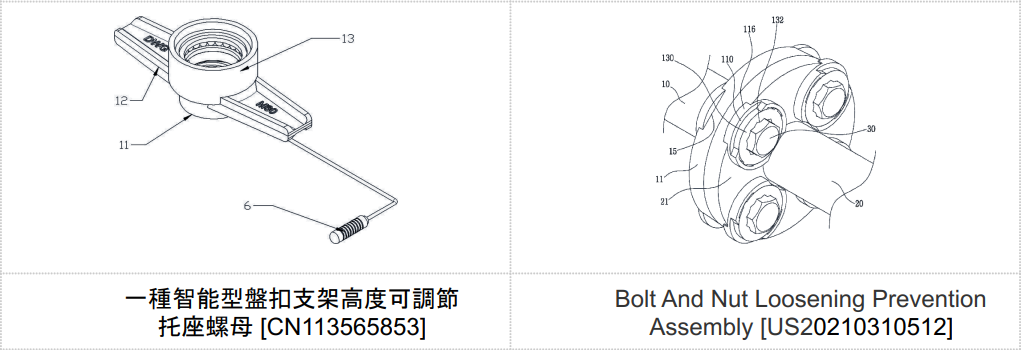

- 【一種智能型盤扣支架高度可調節托座螺母】專利，通過使用軸向壓力軸承，採用滑動旋轉，替代了傳統工藝的摩擦旋轉，敲擊可調節托座螺母手柄調節架體高度時的摩擦阻力大幅度降低。同時可以實現靜音和無震動拆除，勞動強度、施工效率和施工安全得到有效保障 [CN113565853]。
- 【Bolt And Nut Loosening Prevention Assembly】專利，發明涉及螺栓和螺母防松組件，用於防止將第一部件和第二部件相互固定的螺栓和螺母鬆動，包括：分別裝在與第一部件和第二部件相連的螺栓和螺母上的防鬆部件，防止鬆動部件具有可拆卸的連接蓋子，以防止防鬆動部件旋轉，利用雙墊圈與防鬆部件的內側固定連接，可防止螺栓和螺母鬆動 [US20210310512]。
五、以『專門適用於按照B21B至B21F次類中生產或處理材之測量、檢驗、指示、計數、或打標記的設備』(B21C051) 為主要IPC分類號之扣件相關專利：
本項分類號(B21C051)之專利包括：無切削的金屬機械加工與輔助加工、衝壓、線材之加工或處理之測量、檢驗、指示、計數、或打標記等設備的相關專利，以下為本期專利説明。
- 【扣件成型機的測量系統】專利，包括扣件成型機、控制模組與磁感應模組。扣件成型機具有彼此相對設置的第一模具與第二模具，控制模組電性連接且驅動第一模具相對於第二模具移動以沖壓成型出至少一扣件。磁感應模組包括磁性件與磁感應器，磁性件設置於第一模具以隨第一模具移動，磁感應器電性連接控制模組且設置在磁性件的移動路徑上。在所述沖壓成型的過程中，控制模組藉由磁感應器感測磁性件的磁性變化而取得第一模具的沖壓行程。 [TWI724870]。

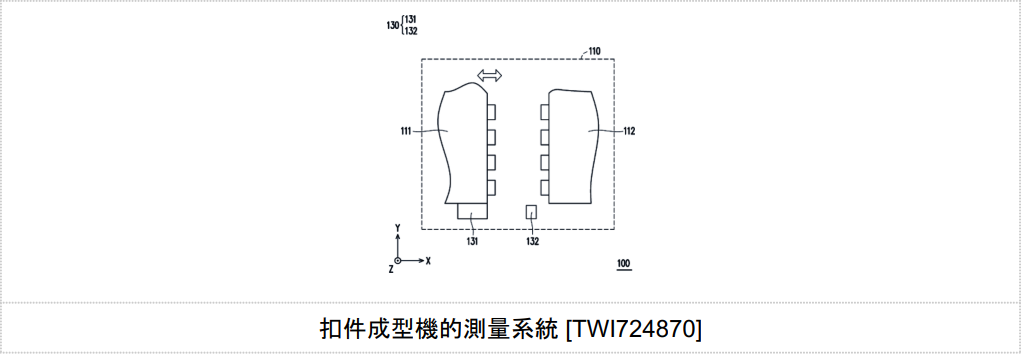

⬛ 專利代表圖：
若需專利檢索及分析服務，請洽國立高雄科技大學 鍛造輥軋工程研究中心。
TEL : 07-3814526 分機 15456 / EMAIL : nkust.fastener@gmail.com
